⛄一、心电信号预处理滤波（FIR滤波器和IIR滤波器巴特沃思，切比雪夫，椭圆滤波器时域频域分析

心电信号预处理是将原始心电信号进行滤波、去噪等处理，以减少信号中的噪声和干扰，提高信号的质量。其中，FIR滤波器和IIR滤波器是常用的滤波器类型，而巴特沃斯、切比雪夫和椭圆滤波器则是常用的滤波器设计方法。

FIR滤波器是一种非递归数字滤波器，其特点是稳定、线性、相位线性，具有较好的滤波性能和较简单的设计方法。它的时域分析原理是通过加权相加的方式实现信号的滤波，而频域分析原理则是通过傅里叶变换将时域信号转换为频域信号进行处理。

IIR滤波器是一种递归数字滤波器，其特点是具有较小的存储器需求和高阶滤波器的能力。它的时域分析原理是通过递推方式实现信号的滤波，而频域分析原理则是通过Z变换将时域信号转换为频域信号进行处理。

巴特沃斯、切比雪夫和椭圆滤波器则是常用的滤波器设计方法。巴特沃斯滤波器是一种通用的低通、高通、带通、带阻滤波器，其特点是具有平坦的通带和陡峭的截止频率。切比雪夫滤波器具有更陡峭的截止频率和更小的滤波器阶数，但其通带中存在波纹。椭圆滤波器则是在保持通带和截止频率精度的同时，最小化了阶数和幅度失真。

总之，心电信号预处理需要根据实际情况选择合适的滤波器类型和设计方法，并进行时域和频域分析，以达到较好的滤波效果。

⛄二、部分源代码

%%%%%%%%%% 数据读取
ECG=load(‘1record.dat’);
l=length(ECG);
t=[150/l:150/l:30]
x=ECG(4,:); %可取不同的组
y=x(1:5:end)
figure(1)
plot(t, 20*log(abs(y)));
title(‘含噪心电信号’);
xlabel(‘时间（s）’);
ylabel(‘幅度（dB）’);
axis([0 15 179 183])

%%%%%%%%%% 频域分析
n=4000
m=abs(fft(y,n));
fs=200;
f=fs/n*(0:n-1);
figure(2)
plot(f, m);
title(‘心电信号的频谱图’);
xlabel(‘频率 f/Hz’);ylabel(‘幅值/db’);
axis([0 100 -100 40000])

%%%%%%%%%% 加入工频噪声时域及频域分析
x=20sin(250pit);
y1=y+x;
figure(3);
subplot(211);
plot(t, 20*log(abs(y1)));
axis([0 15 179 183])
title(‘加工频噪声时域波形’);
xlabel(‘时间t/s’);ylabel(‘幅值/db’);
k=abs(fft(y1,n));
subplot(212);
plot(f,k);
axis([0 100 0 40000])
title(‘加工频噪声频谱图’);
xlabel(‘频率 /Hz’);ylabel(‘幅值’)

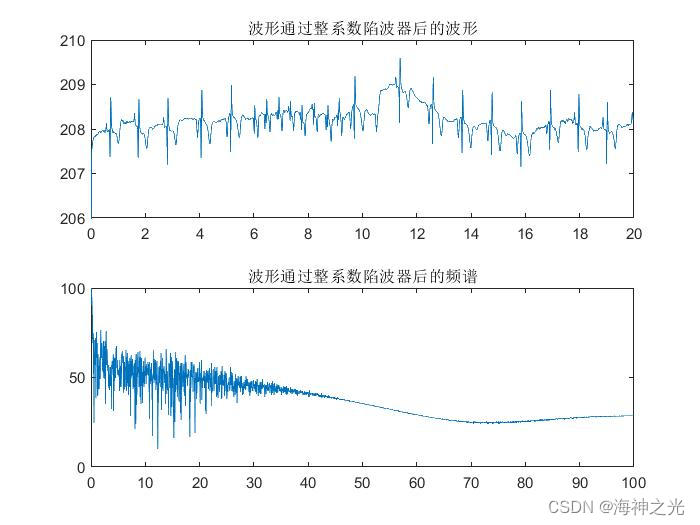

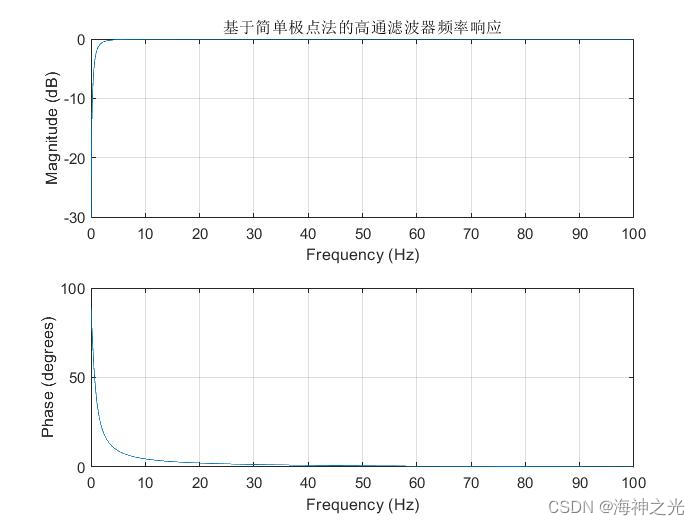

⛄三、运行结果

在这里插入图片描述

⛄四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1]王海滨,胡玉良,江钟伟.基于智能听诊器的心音信号采集与处理[J].西华大学学报(自然科学版）. 2009
