基于QT 6.6.0 WebSocket协议进行客户端和服务端的通信（C/C++）

大家已经对TCP协议和http协议有所了解，并且前面我们还将SSL/TLS协议应用到我们的高性能webserver项目中，保证传输数据加密。但是后面我们还是会提及TCP协议和http协议，因为websocket协议是建立在TCP三次握手协议基础上来进行的，和http协议也相关，是因为数据传输过程中是从http协议升级到websocket协议。

TCP协议

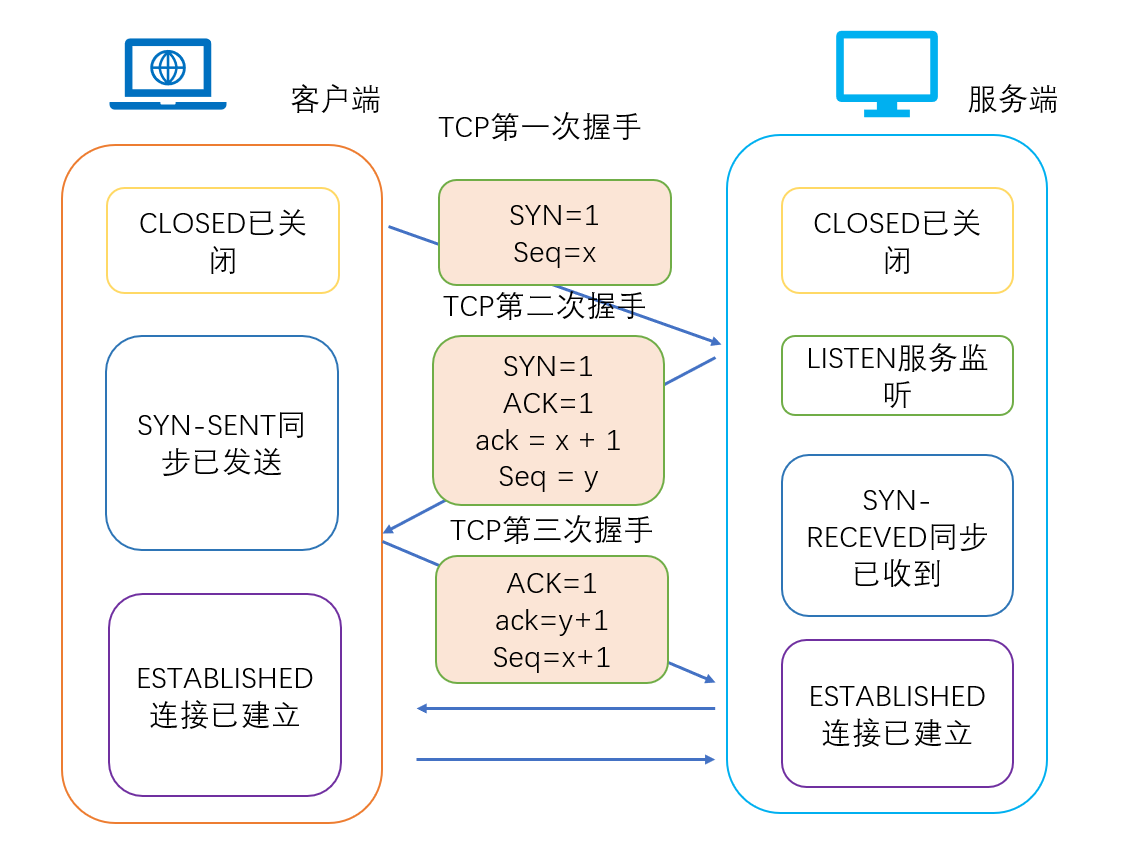

基于TCP协议三次握手

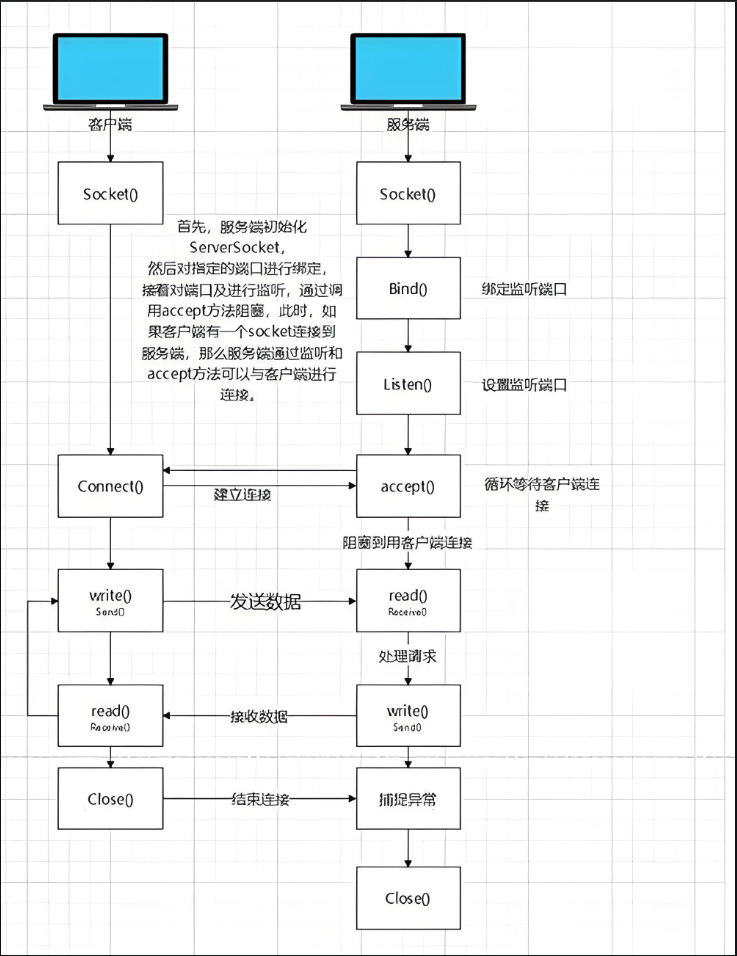

基于socket的连接过程

图像来源

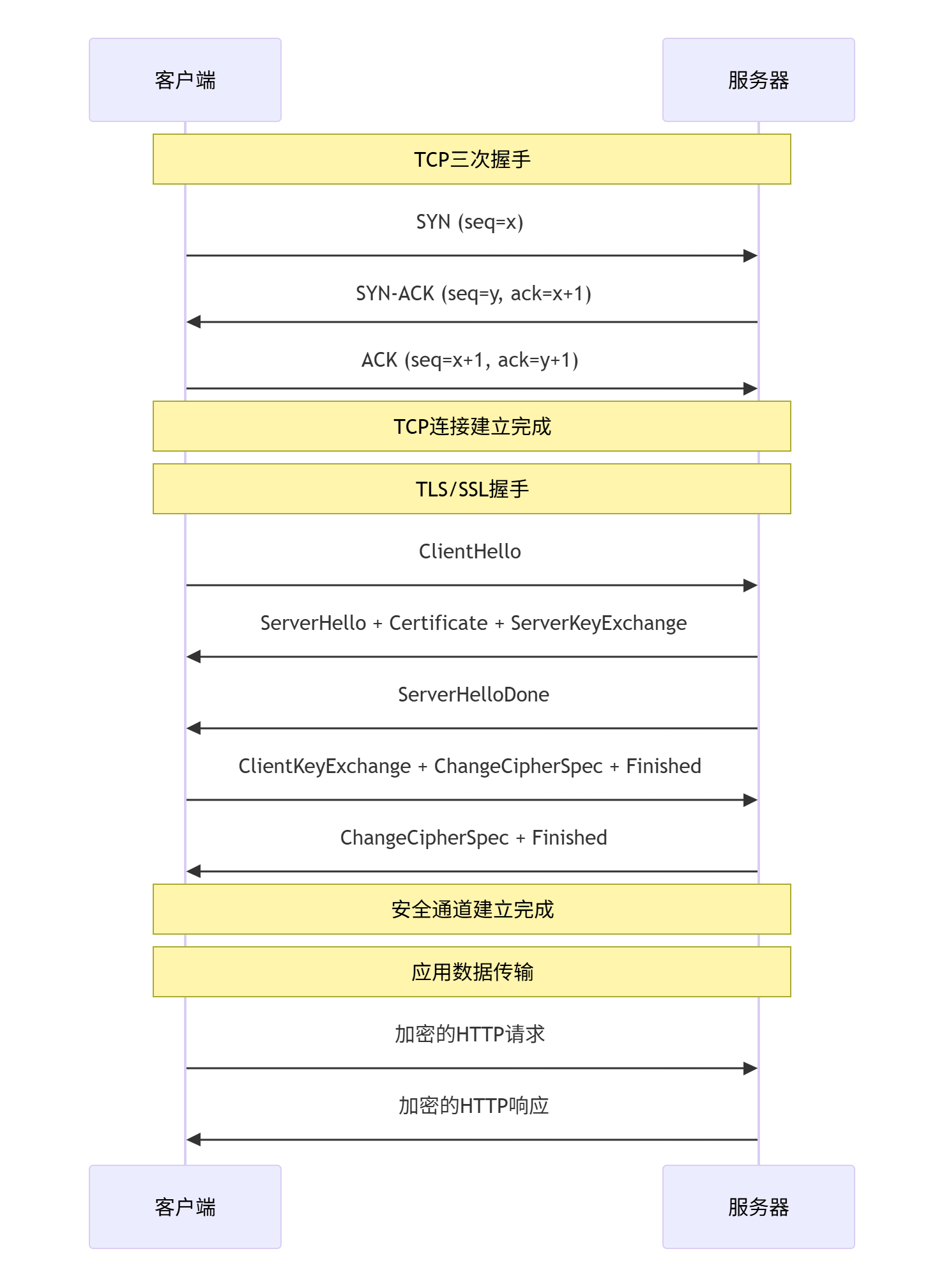

HTTP协议连接过程

由于http协议是建立在tcp三次握手的基础上的，因此首先了解tcp三次握手之后来了解http协议更好，关于http中的ssl/tls协议的四次握手过程之前大致讲过，建议还是大家仔细把这部分好好理解和梳理一下。

TinyWebServer-v2服务器新增SSL/TLS协议和Content-Encoding字段指定压缩格式，生成私钥和自签证书以及数据压缩，保证数据在传输的过程中是加密和提高传输的效率

linux上使用tcpdump工具抓包（基于TCP协议的客户端向服务端发送信息，以及使用SSL/TLS协议之后客户端向服务端发送信息）和wireshark工具分析抓包（linux/C/C++）

我们这里只看SSL四次握手，前面的TCP三次握手跳过：

第一步：Client → Server（ClientHello）协商加密参数，为密钥交换做准备

+-----------------------------+
|        ClientHello          |
+-----------------------------+
| Version       | TLS 1.2     |
| Random        | 32字节随机数 |
| Cipher Suites | 支持的加密套件|
| Session ID    | (可选)       |
+-----------------------------+

第二步：Server → Client（ServerHello + Certificate + ServerKeyExchange + ServerHelloDone）证书验证是信任链建立的核心

+-----------------------------------+
|           ServerHello             |
+-----------------------------------+
| Version       | 选定TLS版本       |
| Random        | 32字节服务器随机数 |
| Cipher Suite  | 选定加密套件      |
| Session ID    | (如需恢复)        |
+-----------------------------------+
|           Certificate             |
+-----------------------------------+
| 服务器证书链（包含公钥）          |
+-----------------------------------+
|       ServerKeyExchange (ECDHE密钥交换算法)    |
+-----------------------------------+
| DH/ECDH参数（若证书不含密钥信息） |
+-----------------------------------+
|        ServerHelloDone            |
+-----------------------------------+

第三步：Client → Server（ClientKeyExchange + ChangeCipherSpec + Finished）

+-----------------------------------+
|        ClientKeyExchange          |
+-----------------------------------+
| 预主密钥（Pre-Master Secret）      |
| 用服务器公钥加密后传输            |
+-----------------------------------+
|        ChangeCipherSpec           |
+-----------------------------------+
| 通知：后续消息启用协商的加密参数   |
+-----------------------------------+
|           Finished                |
+-----------------------------------+
| 加密的握手完整性验证（HMAC）       |
+-----------------------------------+

第四步：Server → Client（ChangeCipherSpec + Finished）

+-----------------------------------+
|        ChangeCipherSpec           |
+-----------------------------------+
| 通知：后续消息启用加密             |
+-----------------------------------+
|           Finished                |
+-----------------------------------+
| 加密的握手完整性验证（HMAC）       |
+-----------------------------------+

websocket协议

WebSocket是一种在单个TCP连接上进行全双工通信的协议。WebSocket通信协议于2011年被IETF定为标准RFC 6455，并由RFC7936补充规范。WebSocket API也被W3C定为标准。

websocket协议格式

0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-------+-+-------------+-------------------------------+
|F|R|R|R| opcode|M| Payload len |    Extended payload length    |
|I|S|S|S|  (4)  |A|     (7)     |             (16/64)           |
|N|V|V|V|       |S|             |   (if payload len==126/127)   |
| |1|2|3|       |K|             |                               |
+-+-+-+-+-------+-+-------------+ - - - - - - - - - - - - - - +
|     Extended payload length continued, if payload len == 127  |
+ - - - - - - - - - - - - - - - +-------------------------------+
|                               |Masking-key, if MASK set to 1 |
+-------------------------------+-------------------------------+
| Masking-key (continued)       |          Payload Data         |
+-------------------------------- - - - - - - - - - - - - - - - +
:                     Payload Data continued ...                :
+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - +
|                     Payload Data continued ...                |
+---------------------------------------------------------------+

FIN（1 bit）：指示是否为消息的最后一个片段；
RSV1, RSV2, RSV3（各1 bit）：保留位，用于扩展，默认为0；
Opcode（4 bits）：定义帧的类型（如文本、二进制、控制帧等）；
Mask（1 bit）：指示负载是否被掩码（客户端到服务器的帧必须掩码）；
Payload length（7/7+16/7+64 bits）：负载长度（可能扩展）；
Masking-key（0或4字节）：如果Mask位为1，则包含32位掩码键；
Payload data：实际传输的数据（可能包含扩展数据和应用数据）。

websocket连接握手建立

WebSocket连接通过HTTP升级请求建立（RFC 6455 Section 4）

客户端请求消息

GET /chat HTTP/1.1 #请求行
Host: server.example.com #请求头中的服务域名（地址）
Upgrade: websocket # 告诉服务端升级为websocket
Connection: Upgrade # 连接升级
Sec-WebSocket-Key: dGhlIHNhbXBsZSBub25jZQ==
Origin: http://example.com
Sec-WebSocket-Protocol: chat, superchat
Sec-WebSocket-Version: 13

Connection: Upgrade

作用：指示该连接需要“升级”到其他协议（RFC 7230 Section 6.7）。
与Upgrade关系：两者必须同时存在，否则服务器会拒绝。

Sec-WebSocket-Key: dGhlIHNhbXBsZSBub25jZQ==

import base64, os key = base64.b64encode(os.urandom(16)) # 16字节随机数→Base64

作用：提供随机生成的Base64编码的16字节密钥（RFC 6455 Section 4.1）。

服务器处理：服务器需将此密钥与固定GUID拼接后计算SHA-1哈希，生成Sec-WebSocket-Accept响应头。
安全性：防止意外或恶意的连接升级（如缓存污染攻击）。

Origin: http://example.com

作用：标识请求来源（协议+域名+端口），用于同源策略检查（RFC 6455 Section 10.2）。
必要性：浏览器必送，非浏览器客户端可省略。
安全意义：服务器可据此拒绝跨域请求。

Sec-WebSocket-Protocol: chat, superchat

作用：指定子协议（应用层协议），服务器需选择其中一个返回（RFC 6455 Section 4.1）。
示例：若服务器选择chat，则响应头中返回Sec-WebSocket-Protocol: chat。
用途：区分同一WebSocket端点的不同业务逻辑。

Sec-WebSocket-Version: 13

作用：声明客户端支持的WebSocket协议版本（RFC 6455 Section 4.1）。
关键值：13是当前标准版本，其他版本（如7、8）已废弃。

为什么需要掩码（Masking）（RFC 6455 Section 10.3）：仅客户端→服务器的帧需要掩码，防止恶意脚本通过代理缓存攻击。
握手失败场景：
- 如果服务器不支持WebSocket，会返回非101状态码（如200或404）。
- 如果Sec-WebSocket-Version不匹配，服务器返回Sec-WebSocket-Version支持的版本列表。

服务端响应消息

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: s3pPLMBiTxaQ9kYGzzhZRbK+xOo=
Sec-WebSocket-Protocol: chat

其中Sec-WebSocket-Accept

服务器处理：服务器需将此密钥与固定GUID拼接后计算SHA-1哈希，生成Sec-WebSocket-Accept响应头。
安全性：防止意外或恶意的连接升级（如缓存污染攻击）。

import hashlib
base64 GUID = "258EAFA5-E914-47DA-95CA-C5AB0DC85B11"
accept = base64.b64encode(hashlib.sha1(key + GUID.encode()).digest())

数据帧的传输

数据可以分片（fragmentation）传输（RFC 6455 Section 5.4）。
控制帧（如Ping/Pong/Close）可以穿插在数据帧中。
客户端到服务器的帧必须掩码（防止代理缓存污染攻击），服务器到客户端的帧不需要掩码。

保持连接和心跳

WebSocket连接默认是持久化的。
使用Ping/Pong帧作为心跳机制（RFC 6455 Section 5.5.2/5.5.3）：
- 服务器或客户端可以发送Ping帧，对方必须回复Pong帧。
- Pong帧必须包含与Ping帧相同的应用数据（如果有）。
心跳用于检测连接是否存活，避免超时断开。

连接释放

通过交换Close帧来正常关闭连接（RFC 6455 Section 5.5.1）：
- 一端发送Close帧（可包含状态码和原因），另一端回复Close帧后关闭TCP连接。
- 状态码定义在RFC 6455 Section 7.4（如1000表示正常关闭）。
异常关闭（如TCP连接意外断开）不需要交换Close帧。

其中涉及的安全验证机制

Origin验证：服务器可以检查Origin头部防止跨站请求伪造（CSRF）。
掩码机制：客户端到服务器的帧必须掩码，防止恶意脚本通过代理缓存攻击（RFC 6455 Section 10.3）。
TLS加密：推荐使用wss协议（WebSocket over TLS）保证数据机密性和完整性。
协议限制：WebSocket握手是有效的HTTP请求，但后续数据帧不符合HTTP格式，避免被误解。

websocket协议和http协议比较

特性	HTTP	WebSocket
连接方式	短连接（请求-响应）	长连接（全双工）
通信模式	半双工（客户端发起请求）	全双工（双方可主动发送数据）
头部开销	每个请求/响应都包含完整头部	初始握手后，数据帧头部很小（2-14字节）
服务端推送	需要轮询或长轮询模拟	原生支持服务端主动推送
协议升级	无	通过HTTP Upgrade机制升级
数据格式	文本（HTTP报文）	二进制帧（可传输文本或二进制）
适用场景	网页浏览、API调用	实时通信（聊天、游戏、实时数据推送）

QT 6.6.0中WebSocket使用

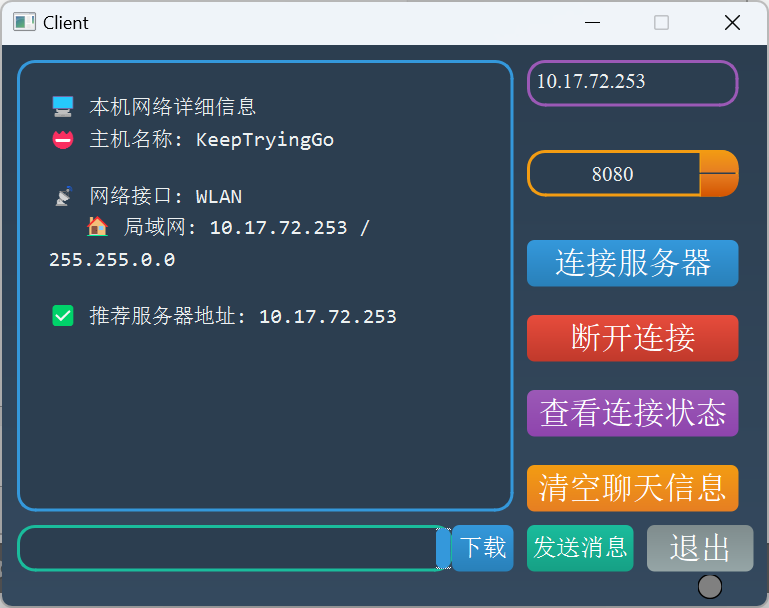

客户端页面

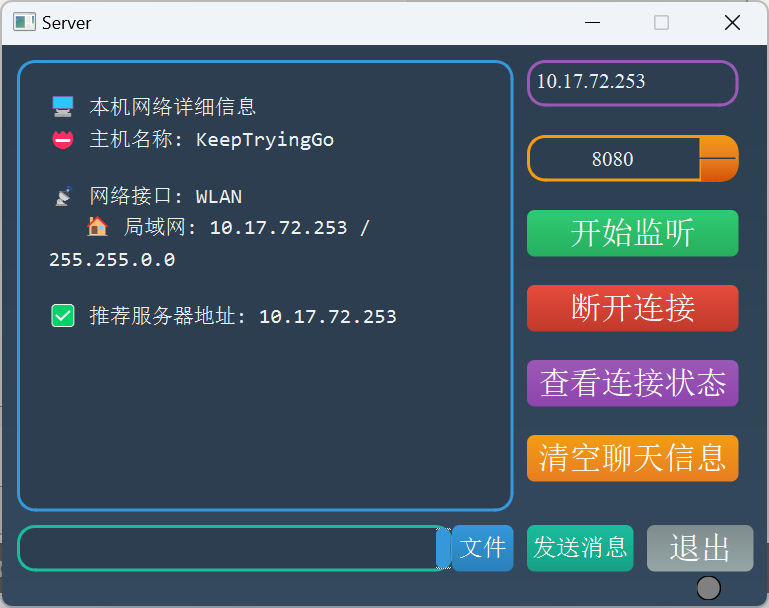

服务端页面

操作流程

第一步：分别启动服务端和客户端，加载CSS文件渲染画面和看到聊天框中加载的主机信息（右下角的灯还是暗的）
第二步：点击服务端“监听”按钮（服务端右下角的灯开始黄颜色）
第三步：客户端点击“连接服务器”按钮（客户端右下角的灯开始黄颜色）
第四步：等待客户端和服务端连接成功（服务端和客户端右下角的灯开始绿色）
第五步：客户端和服务端分别可以向对方发送消息
第六步：客户端和服务端可以查看连接状况；
第七步：可以选择断开连接
第八步：可以清空聊天信息
第九步：服务端可以点击“发送文件”按钮，客户端接收完成可以点击“下载”按钮选择保存文件位置

客户端和服务端整体通信流程

+-------------------+                         +-------------------+
|      Client       |                         |      Server       |
+-------------------+                         +-------------------+
         |                                           |
         | 1. TCP连接 (WS握手)                        |
         |------------------------------------------>|
         |                                           |
         | 2. WebSocket连接建立成功                   |
         |<------------------------------------------|
         |                                           |
         | 3. 发送文本消息 "客户端已连接!"             |
         |------------------------------------------>|
         |                                           |
         | 4. 服务端响应文本消息                       |
         |<------------------------------------------|
         |                                           |
         | 5. 服务端点击"发送文件"按钮                 |
         |    服务端准备文件并发送FILE_HEADER          |
         |<------------------------------------------|
         | (包含文件名和大小)                          |
         |                                           |
         | 6. 客户端发送FILE_ACK确认                  |
         |------------------------------------------>|
         |                                           |
         | 7. 服务端开始分块发送FILE_CHUNK             |
         |<------------------------------------------|
         | (循环发送直到文件完成)                      |
         |                                           |
         | 8. 客户端对每个块回复FILE_CHUNK_ACK        |
         |------------------------------------------>|
         |                                           |
         | 9. 文件传输完成                            |
         |                                           |
         | 10. 客户端点击"下载"保存文件                |
         |                                           |
         | 11. 任意一方可发送文本消息                  |
         |<----------------------------------------->|
         |                                           |
         | 12. 断开连接                               |
         |<----------------------------------------->|
         |                                           |
