一，晶体三极管的三个工作区域



共射电路



输出特性曲线



晶体管工作在放大状态时，输出回路的电流iC几乎仅仅决定于输入回路的电流iB,即可将输出回路等效为电流iB 控制的电流源iC。

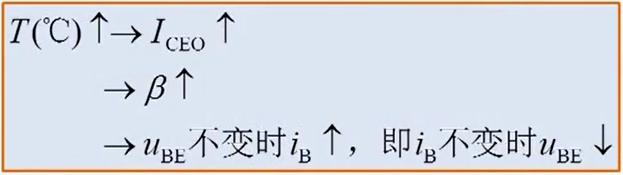

二，温度对晶体管特性的影响



输入特性

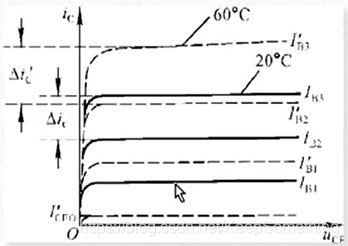

输出特性
