晶体三极管由三个极——基极、发射极和集电极构成，内部包含两个PN结：发射结和集电结。基区很薄且杂质浓度低，发射区参杂浓度高，集电区面积大。NPN型和PNP型晶体管的结构示意图及符号各有不同。



晶体管有三个极、三个区、两个PN结。

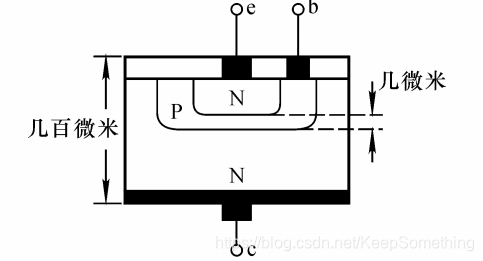

如上图中，位于中间的P区称为基区，它很薄且杂志浓度很低；

                 位于上层的N区是发射区，参杂浓度很高；

                 位于下层的N区是集电区，因而集电结面积很大；

                 晶体管的外特性与三个区域的上述特点紧密相关。

                 它们所引出的三个电极分别为基极b、发射极e、集电极c。

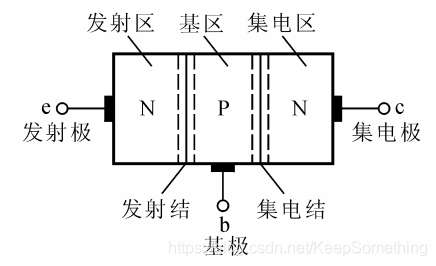

上图所示为NPN型管的结构示意图，发射区与基区的PN结称为发射结；

                                                        基区与集电区间的PN结称为集电结；



NPN管符号



PNP管符号
