VectorCAST安装指南

1.  介绍

     本文将指导您完成安装VectorCAST软件并激活许可证。如有任何问题，请发送邮件至支持邮箱fuyouming@gersing.cn。

服务器端

服务器操作系统的版本需要满足：

1. Windows – 7 sp1版本及以上
2. Linux - 任何带有GNU C语言库（简称glibc）v2.5及以上版本的Linux发行版

客户端

VectorCAST 2020sp4及以后的版本只支持64位的客户端操作系统，且操作系统版本需满足：

1. Windows – 7 sp1版本及以后
2. Linux - 任何带有GNU C语言库（简称glibc）v2.5及以上版本的Linux发行版

1. VectorCAST软件获取

如需要软件下载和license试用，请邮箱至fuyouming@gersing.cn

服务器端软件

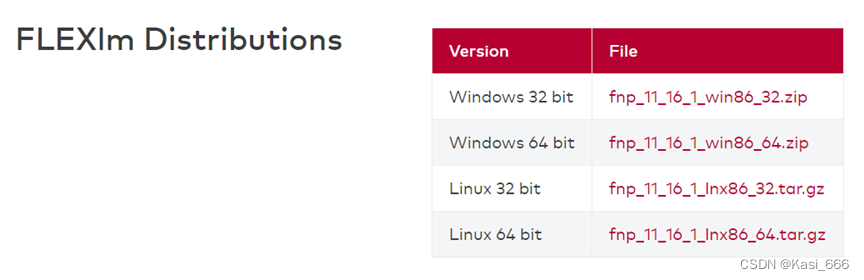

VectorCAST 使用FLEXlmTM作为许可证管理器，下载适配服务器操作系统的版本

客户端软件

在Latest Release或者Previous Release中下载适配客户端操作系统的工具版本。如需以前的客户端软件，请联系支持邮箱。

如不知道安装包解压密码，请联系支持邮箱fuyouming@gersing.cn 。

检查许可证文件

当您收到VectorCAST发出的许可证文件后，按照以下步骤检查许可证文件：

1.    将许可证文件(*.lic)保存到服务器端软件(fnp_11_16_x_xxxxx_xx)目录下。

2.    根据提交的license服务器信息，检查license文件第一行的主机名和MAC地址是否                正确(不区分大小写)，参见下方示例中的绿色和黄色区域。如果主机名和MAC地           址和服务器信息不一致，需重新申请许可证文件。

3.    VectorCAST的许可证启动会申请两个端口号，分别用于lmgrd和vector程序。

4.    lmgrd申请的端口号默认是27000，如需要可参考下方实例的蓝色区域自定义修改

5.    vector申请的端口号为随机端口号，如需要可参考下方实例的红色区域自定义修改

6.    修改许可证文件中第二行守护进程vector的路径，使其指向服务器端软件                         (fnp_11_16_x_xxxxx_xx)目录中vector的位置。参考下方实例的黑色区域修改。

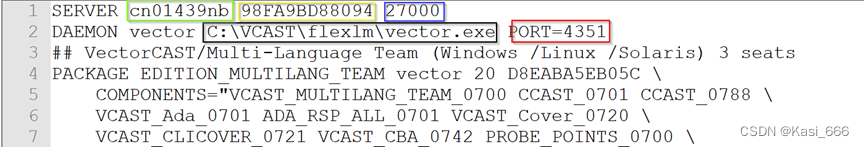

许可证文件参考示例：

 在这个例子中，许可证服务器的主机名是cn01439nb，MAC地址是98FA9BD88094，lmgrd端口为27000，如不配置，默认为27000。vector守护进程路径是：C:\VCAST\flexlm\vector。vector端口号为4351,如不配置，默认为随机数。

激活许可证服务

Windows操作系统

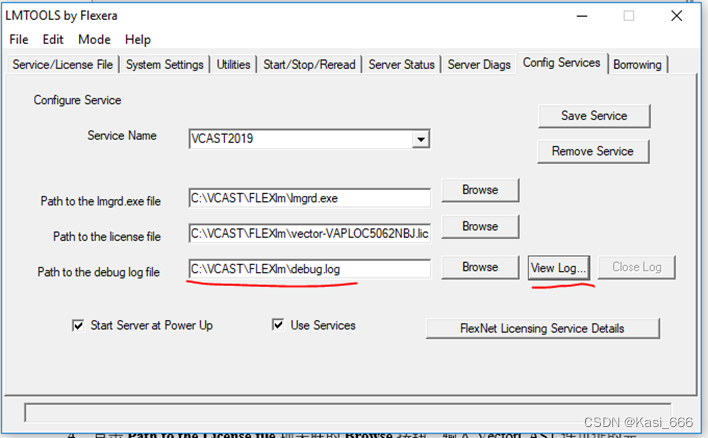

1. 进入服务器端软件(fnp_11_16_x_xxxxx_xx)目录下，右键lmtools.exe，以管理员身份运行

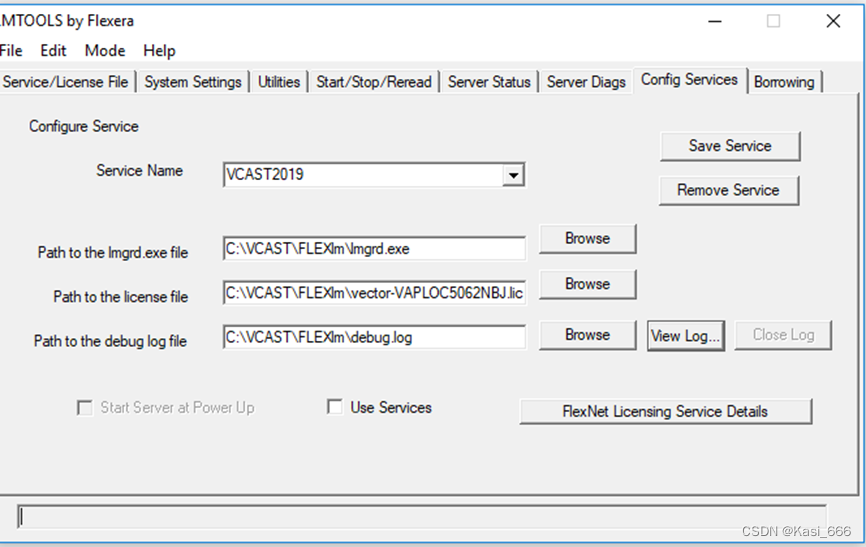

2. 点击Config Services 选项卡，在Service Name输入框中输入新名称，如VCAST2019。

3. 点击Path to the Imgrd.exe file项关联的Browse按钮，找到并点击Imgrd.exe文件，输入Imgrd.exe的完整路径名称。

默认Imgrd.exe文件位于服务器端软件(fnp_11_16_x_xxxxx_xx)目录中。

4. 点击Path to the License file项关联的Browse按钮，输入VectorCAST许可证的完整路径名称。

5. 在Path to the debug log file 输入框中，输入调试日志文件的完整路径名称。若文件不存在，则必须先创建该文件。

6. 如果是试用客户，请不要选中Use Services。

 如果是已购买软件的永久客户，可选中Use Services和Start Server at Power Up

两者区别为后者的license server会在电脑重启后自启，而前者需要每次在电脑重启后再执行步骤9中的Start Server操作。点击Save Service按钮（右上方），询问是否确认时点击确认。

官网： https://www.vector.com/us/en-us/products/products-a-z/software/vectorcast 5

7. 选择界面上方的Start/Stop/Reread选项卡：

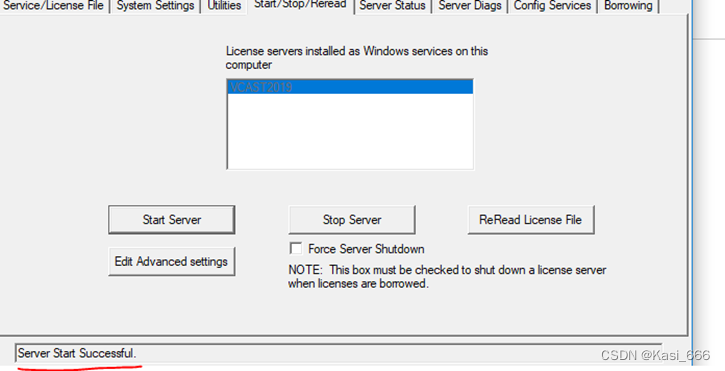

8. 点击Start Server，如若成功则在左下角会演示Server Start Successful。

如若显示其他的错误信息，先尝试将第5步中的Use Services选择取消，然后Save Services。重新用管理员权限打开Lmtool，再依次点击Stop Server->Start Server.

如若在不勾选Use Services的情况下还是启动不成功，请点击View Log, 查看显示页面最下面的提示信息。如无法排除错误，请将debug.log文件发送给支持邮箱。

 9. 退出LMTools实用程序：选择File => Exit，或点击关闭图标（）。

Linux操作系统

以Ubuntu系统为例，

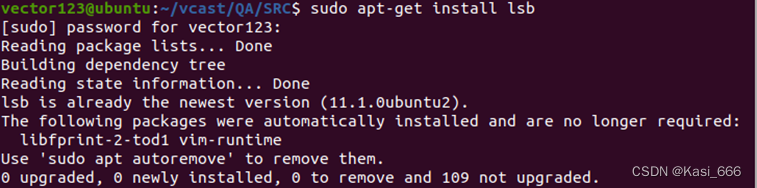

1. 确保Ubuntu中已安装有lsb库sudo apt-get install lsb

2. 将许可证文件复制到服务器端软件(fnp_11_16_x_xxxxx_xx)目录下

3. 进入到服务器端软件(fnp_11_16_x_xxxxx_xx)目录下，启动许可证进程。输入

sudo ./lmgrd -c xxxx.lic

xxxx.lic为许可证文件，xxxx.lic文件名不能包含’@’字符。

4. 如果启动license服务的最后有打印如下信息

15:25:40 (vector) Can't make directory /usr/tmp/.flexlm, errno: 2(No such file or directory)

则需要先手动创建/usr/tmp/.flexlm目录，然后再重新启动license服务。结束许可证进程的命令为sudo ./lmutil lmdown -c xxxx.lic

5. 如果license中使用的UUID作为服务器信息，且启动license服务出现如下错误，

需要确保服务器查看UUID的服务已被正常开启

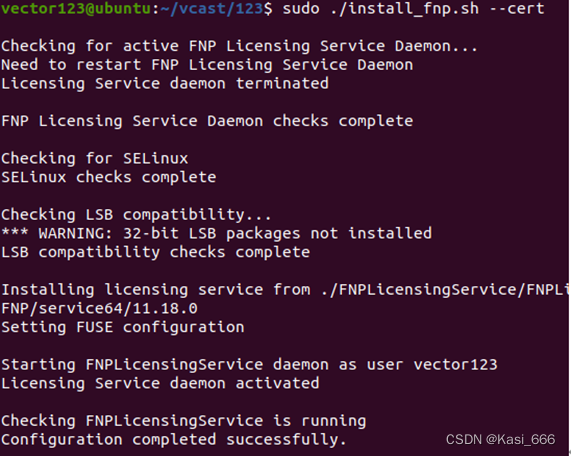

sudo bash ./install_fnp.sh –cert

install_fnp.sh在publisher目录下

能用如下命令正常查看UUID

./lmutil lmhostid -ptype VM -uuid

6. 启动成功后，可以输入指令./lmutil lmstat -c xxx@ooo来查看许可证服务器的状态。xxx为lmgrd的端口号，ooo为服务器的计算机名或者ip地址。下图代表许可证已启动成功。

 7. 在服务器上停止许可证服务，可以输入：

 也可以直接关闭lmgrd的进程号。

5、VectorCAST客户端安装

Windows客户端

1. 解压VectorCAST安装包。如不知道安装包解压密码，请咨询支持邮箱。

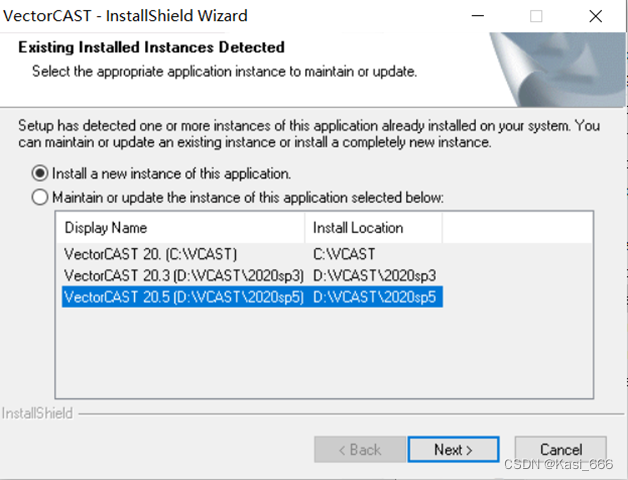

2. 双击setup.exe安装，如果检测到本机安装过的其他VectorCAST版本，则会弹出如下界面，选择Install a new instance of this application, 然后一路选择Next到安装目录

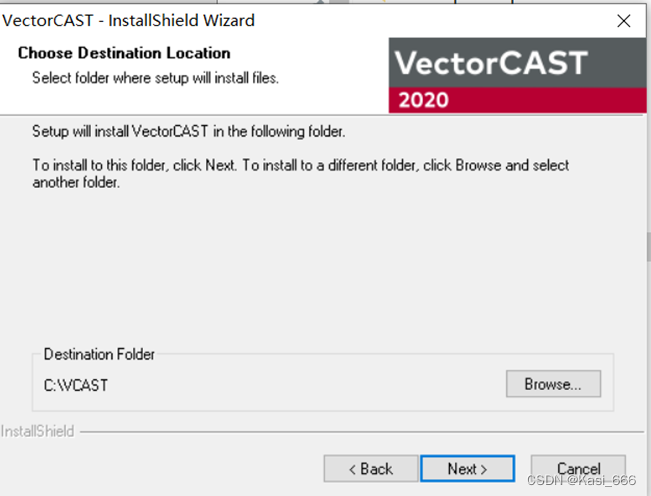

3. 如果本机有安装其他版本的VectorCAST,在选择安装目录时需选择另一个干净的目录安装新版本。目录不要包含空格和中文。



 4. VectorCAST安装结束后，会弹出界面是否要选择有效的license服务器。如果已知license服务器的信息，比如xxx@ooo,则可以直接选择第二步，然后输入xxx@ooo,这样工具会自动创建VECTOR_LICENSE_FILE的环境变量。

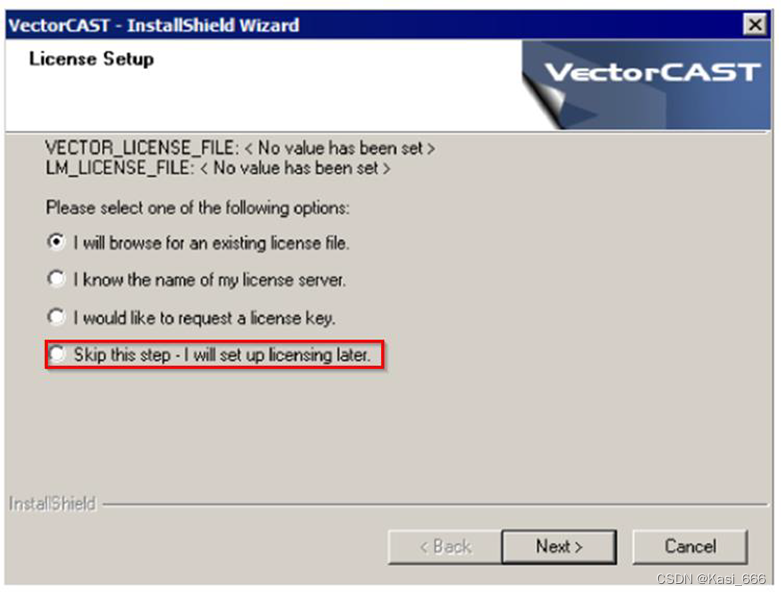

 5. 如果暂时不知道license服务器信息，则选择“Skip this step – I will set up licensing later”，后序可以再手动添加。

6. 点击Next。

7. 点击Finish按钮完成安装。

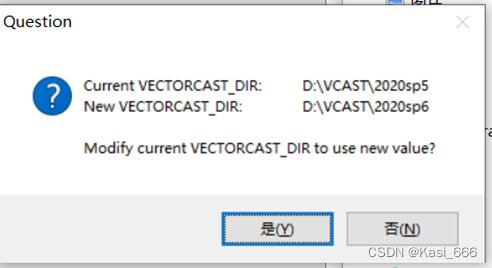

8. 如果本机之前有安装过其他版本的VectorCAST, 则会弹出到VECTORCAST_DIR将会被修改为新的目录路径的界面。点击Yes，切换到最新安装的工具版本。

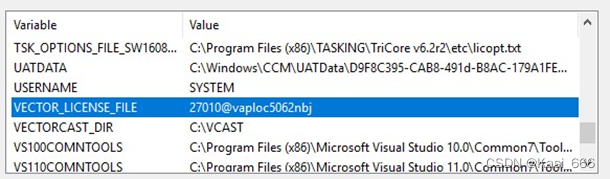

9. 安装完后，可以手动添加用户环境变量VECTOR_LICENSE_FILE来指向license服务器。如下图，27000为默认端口号。如果许可证当中配置了自定义的端口号，则改为自定义的端口号。@后面为主机名或者ip地址，需确保客户端与服务器在同一网段中，可以ping通。

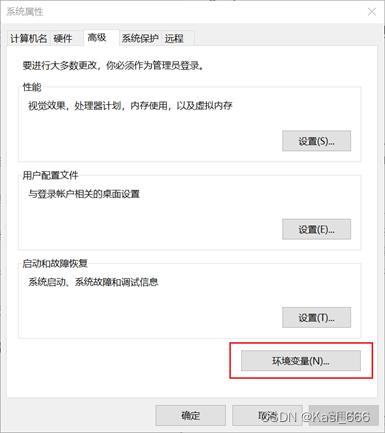

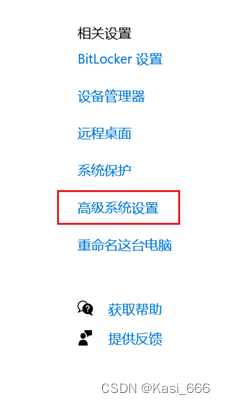

1. 在客户端的电脑上，右键我的电脑->属性->高级系统设定->高级->环境变量
2. 添加环境变量VECTOR_LICENSE_FILE
3. 27000为License服务器的端口号
4. LAPTOP-1F2FU7AN为License服务器的主机名或IP





        5. 端口号可以打开服务器上的license文件查看，如下图红框所示。如若没有标注，默认为              27000

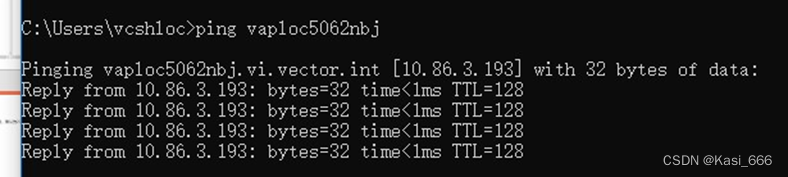

        6.服务器的主机名必须确保在客户端的电脑上能ping通，如下图。

10. 打开VectorCAST，如成功获取license则工具界面会正常打开，可以在Help->Available License中查看到license信息。如果打开工具时，提示有检测不到license的错误信息，请查看附录的问题总结章节。

Linux客户端

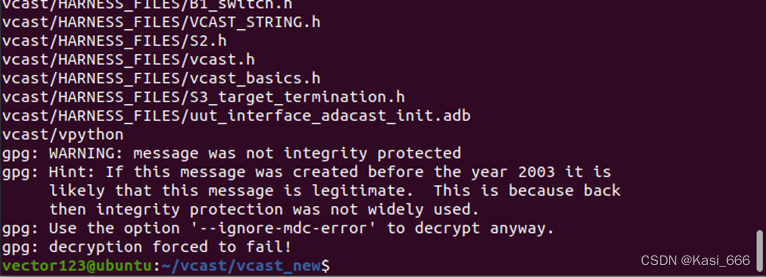

1. 通过以下命令解压安装包，其中xxxxxxxxxxxxxx为解压密码。如不知道解压密码，请联系支持邮箱。(解压成功如下图，下图中的错误信息可忽略)

echo " xxxxxxxxxxxxxx" | gpg --batch --passphrase-fd 0 -d vcast.linux64.2020sp6.tar.gz.gpg | tar -xzvf -

2. 解压方法也可参考此文章。

VectorCAST Software Installer Password | Vector KnowledgeBase | Public

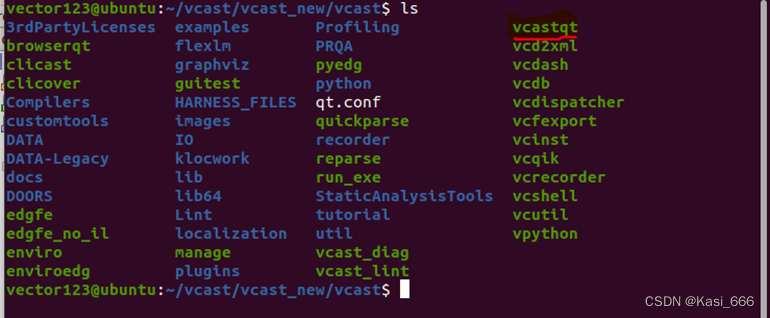

3. 解压成功后，cd到vcast的安装目录下，vcastqt为工具的启动程序。

4. 在终端输入以下命令启动VectorCAST。

export VECTOR_LICENSE_FILE=xxxx@oooo

export VECTORCAST_DIR=/home/vector123/vcast/vcast_new/vcast

$VECTORCAST_DIR/vcastqt

其中VECTORCAST_DIR指向VectorCAST安装目录；VECTOR_LICENSE_FILE指向license服务器。xxxx为端口号，27000为默认端口号。如果许可证当中配置了自定义的端口号，则改为自定义端口号。@后面oooo为主服务器机名或者ip地址，需确保客户端与服务器在同一网段中，可以ping通。

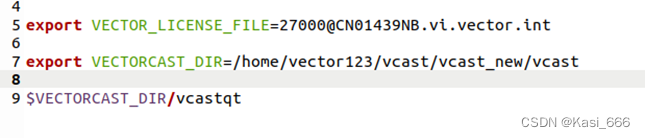

 以上三句命令也可定义在.sh中，通过启动.sh文件来启动VectorCAST

如成功获取license则工具界面会正常打开，可以在Help->Available License中查看到license信息。如果打开工具时，提示有检测不到license的错误信息，请查看附录的问题总结章节。

6. 附录A-无法获取license问题总结

确保服务器和客户端之间能ping通。

确保服务器上的license已启动成功。以下是查看license运行状态的命令

1. %VECTORCAST_DIR%\flexlm\lmutil lmstat -c xxx@aaa (windows)
2. $VECTORCAST_DIR/flexlm/lmutil lmstat -c xxx@aaa (Linux)
3. 以上命令最后添加-a可以查看具体的license个数使用情况
4. 如Linux环境下提示lmutil无法运行，则需要安装lsb库 sudo apt-get install lsb

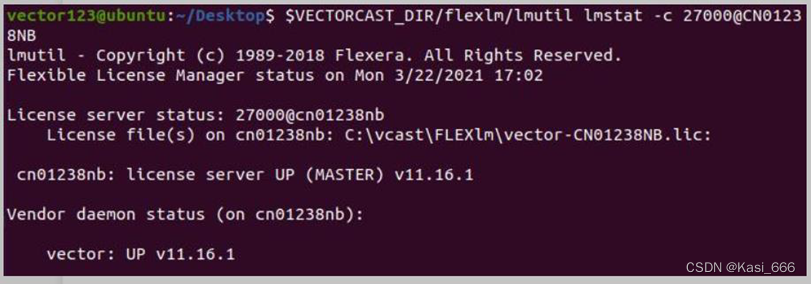

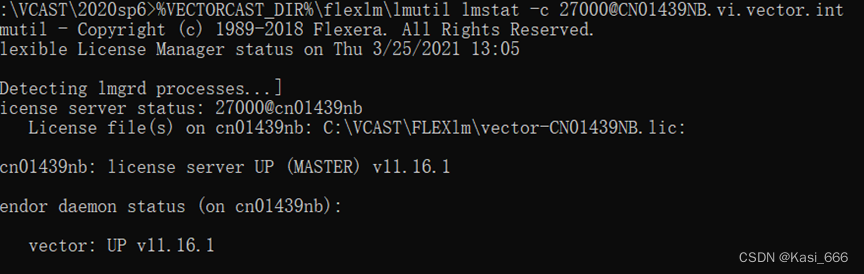

5. License状态运行正常如下图

确保客户端也能成功获取服务器license信息，查询命令同上

确保客户端和服务器在同一个时区，且时间基本保持一致

1. timedatectl set-timezone Asia/Shanghai 修改时区
2. date -s "11/03/2009 17:55:55" 修改时间

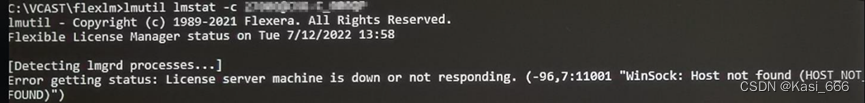

如果查询license状态返回如下类错误

 或者

 需要在客户端，用管理员权限将服务器的ip和主机名的对应关系添加到hosts文件中

1. /etc/hosts
2. C:\Windows\System32\drivers\etc\hosts

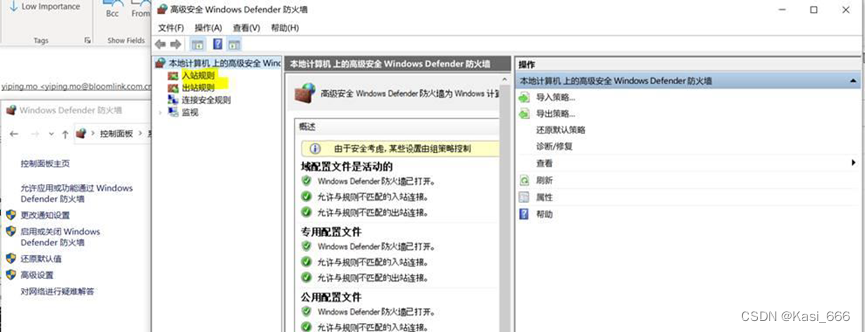

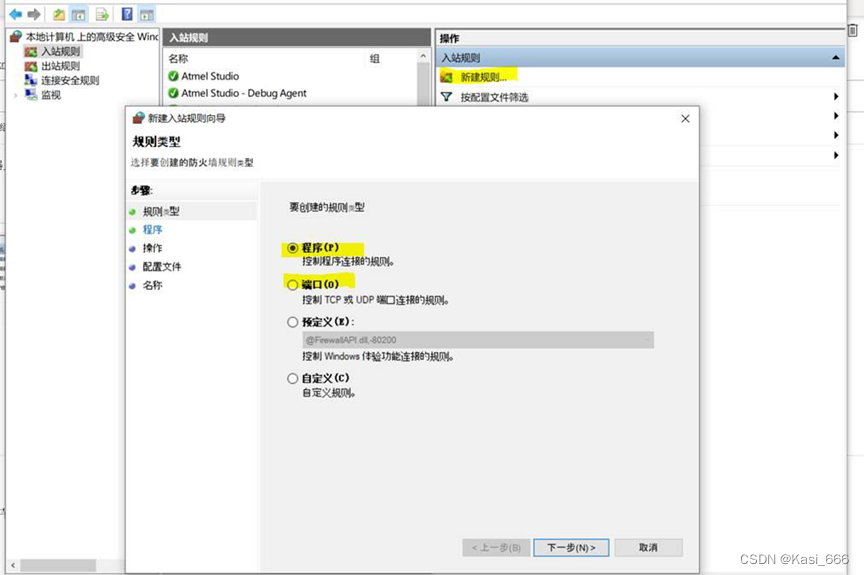

参照检查许可证文件章节描述，固定lmgrd和vector申请的端口，并将lmgrd.exe和vector.exe及对应的端口号添加到服务器防火墙的入站规则中。



 7. 附录B-如何查看license 服务器上用户使用状态

1. 打开cmd，cd 到VectorCAST安装路径下的FLEXlm文件夹例如C:\VCAST\FLEXlm
2. 输入lmutil.exe lmstat –a –c 27010@vaploc5062nbj
3. 如图主机名为vaploc5062nbj占用了license中的VCAST_PKG feature
4. Linux 环境下输入的命令为./lmutil.exe lmstat –a –c 27010@vaploc5062nbj
5. 如提示lmutil无法运行，输入以下命令安装lsb库
6. sudo apt-get install lsb
7. linux客户端建议更改ubantu的默认主机名，以区分占用linux license的客户端名称

 8. 附录C-如何强制释放用户所占用的license

1. 如上一页图所示，vaploc5062nbj占用了VCAST_PKG feature 。
2. 单独释放VCAST_EVALUATION_KEY_0799中的vaploc5062nbj用户时，可采用如下两个命令
3. lmutil.exe lmremove -c 27010@vaploc5062nbj VCAST_PKG vcshloc vaploc5062nbj vaploc5062nbj
4. lmutil.exe lmremove -c 27010@vaploc5062nbj VCAST_PKG -h vaploc5062nbj 27010 831
5. 成功后，通过上一页的命令查看是否还有feature被vaploc5062nbj占用。可以多次刷一下，一般移除一个feature其他的feature也会被同时释放掉。
6. 如果多次连续使用lmremove命令，会提示操作频率太快。需要等几分钟再操作。
