横看成岭侧成峰——从谱的视角出发

原创：袁一歌

前言导语

前段时间发布的《图卷积神经网络打怪升级之路》一文介绍了图卷积神经网络的诞生以及三代经典 GCN 模型。该文介绍 GCN 开山之作 SCNN 时提到：“SCNN 利用谱域变换定义了 Graph 上的卷积核”，但是并没有解析所谓“谱域变换”为何物。本文将立足于谱图理论，更加详细地对"图的谱域变换"进行介绍。本文的理论性较强，相信阅读完本文的同学们可以更加深刻的从频谱角度看待 Graph 数据。虽然当下的图卷积模型越来越倾向于空域方法，但具有独特数学之美的谱域方法依然怀揣着自己独到之处，等待同学们研究、挖掘。

图数据的非欧性

欧几里得数据域

从数据域的角度来说，数据可以大体分为欧几里德结构数据和非欧几里德构数据。欧几里德结构数据的特点是排列整齐，即对于数据中某个信号点我们很容易可以找出其邻居信号点，其邻居信号点数量固定并有着统计相关性。在我们日常生活中，最常见到的欧几里德结构数据包括图片(image)、视频(video)以及语音(voice)。非欧几里得结构数据的特点是排列不整齐，即对于数据中的某个信号点，难以定义其邻居信号点，或者是不同信号点的邻居信号点的数量不同。图数据(Graph)与流形数据(Manifold)就是典型的非欧几里得结构数据。下图中左图为 graph 数据，右图为流形数据

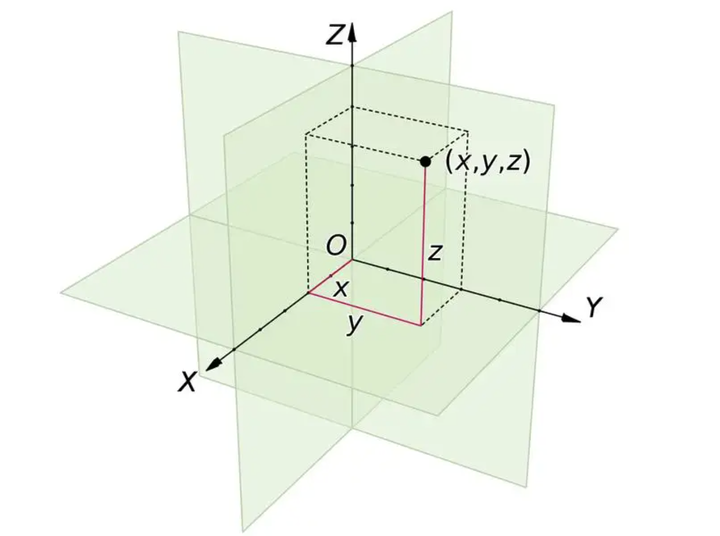

欧几里得空间

在数学定义下，欧几里得空间指有限维线性内积空间。欧几里得结构数据的距离是很好度量的，因为欧几里得结构数据处于欧几里得空间。拿图像数据来说，其是整齐排布的点阵，具有平移不变性。简单来想，如果把两张图像上的某两像素点进行对齐，只要两个中心像素点是对齐的，则两个中心像素点的邻居像素点也一定是两两对齐的。因此，不妨把图片样本的不同像素点看成是高维欧几里德空间中的某个维度，因此一张 $m\times n$ 的图片可以看成是 $m\times n$ 维的欧几里德样本空间中的一个点，而不同样本之间的距离就体现在了样本点之间的距离了。

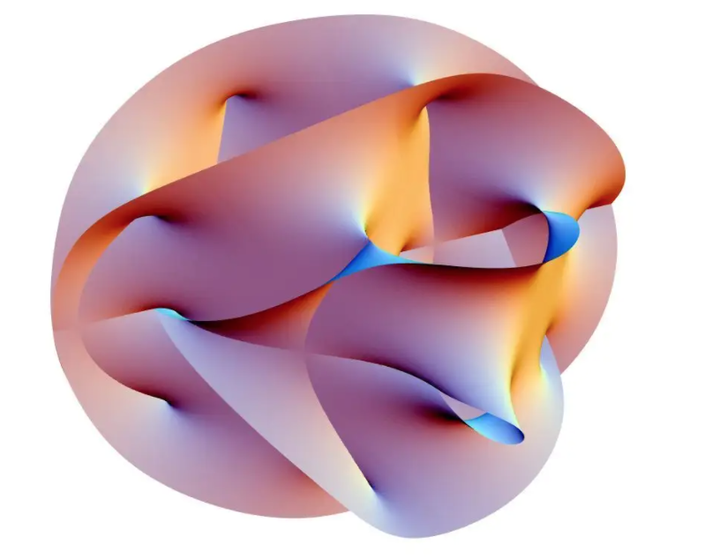

希尔伯特空间

从图像的例子我们可以看出：一张图像是欧几里得空间中的一个点，即欧几里得结构数据处于欧几里得空间中。但是如果换成 Graph 数据，则无法将其看做欧几里得空间中的点。如果把两个 Graph 上的某两个节点进行对齐，即使两个中心节点对齐了，也无法保证中心节点的邻居节点都是两两对齐的，因为其邻居节点数量不固定，5 个邻居节点永远无法与 4 个邻居节点对齐，总会有一个多出来。因此，Graph 不属于欧几里得空间。

那么 Graph 属于什么空间呢？实际上，非欧空间的 Graph 经过变换可以属于希尔伯特空间(Hilbert Space)。在数学里，希尔伯特空间是有限维欧几里得空间的一个推广，在由内积所定义的范数意义下完备的内积空间称为希尔伯特空间。处于欧几里得空间的图像，其基底是每个像素点所在的维度，并且由于其像素点是有限的，所以其维度也是有限的。然而希尔伯特空间的基底一般是函数，常见的是含有各种频率的平面波函数，一种频率对应一个基底，因此希尔伯特空间维度是无穷的。实际上，欧几里德空间是希尔伯特空间的一个特例，举个对应的栗子：图像也是 grid-Graph，即 Graph 的一个特例。

想让 Graph 属于希尔伯特空间，就需要存在满足希尔伯特空间性质的基底可以将图数据进行映射，这种映射叫图傅里叶变换，这种基底叫图拉普拉斯矩阵特征向量。通过图傅里叶变换可以将空域的 Graph 映射为以函数为基底的谱域 Graph，下面让我们来看这种谱域变换是如何做到的。

图的谱域变换

图拉普拉斯矩阵

在数学中，拉普拉斯算子（Laplacian）是由欧几里得空间中的一个函数的梯度的散度给出的微分算子。所谓散度（Divergence）是向量分析的一个向量算子，将向量空间上的向量场（矢量场）对应到一个标量场。散度描述的是向量场里一个点是汇聚点还是发源点。值为正时表示该点为发源点，值为负时表示该点为汇聚点，值为零时表示该点无源。散度在物理上的含义可以理解为磁场、热源等。上文说道 Graph 在希尔伯特空间中的基底是图拉普拉斯矩阵的特征向量，其中图拉普拉斯矩阵，其实就是 Graph 上的拉普拉斯算子。在 Graph 数据上，拉普拉斯矩阵反映了当前节点对周围节点产生扰动时所产生的累积增益，直观上也可以理解为某一节点的权值变为其相邻节点权值的期望影响，形象一点就是拉普拉斯矩阵可以刻画局部的平滑度。
与复杂的含义不同，图拉普拉斯矩阵的计算方式十分简单：$L=A-D$，其中$A$是图邻接矩阵，$D$是图的度矩阵。

图拉普拉斯矩阵特征分解

矩阵的特征值分解可以使得矩阵被特征值和特征向量唯一表示，该矩阵的所有特征向量组成了这个变换矩阵的一组基。图拉普拉斯矩阵也可以进行特征分解，其数学表示如下，其中 $L$ 是大小为 $N\times N$ 的拉普拉斯矩阵，$u_i$ 是大小为 $N\times 1$ 的第 ii
