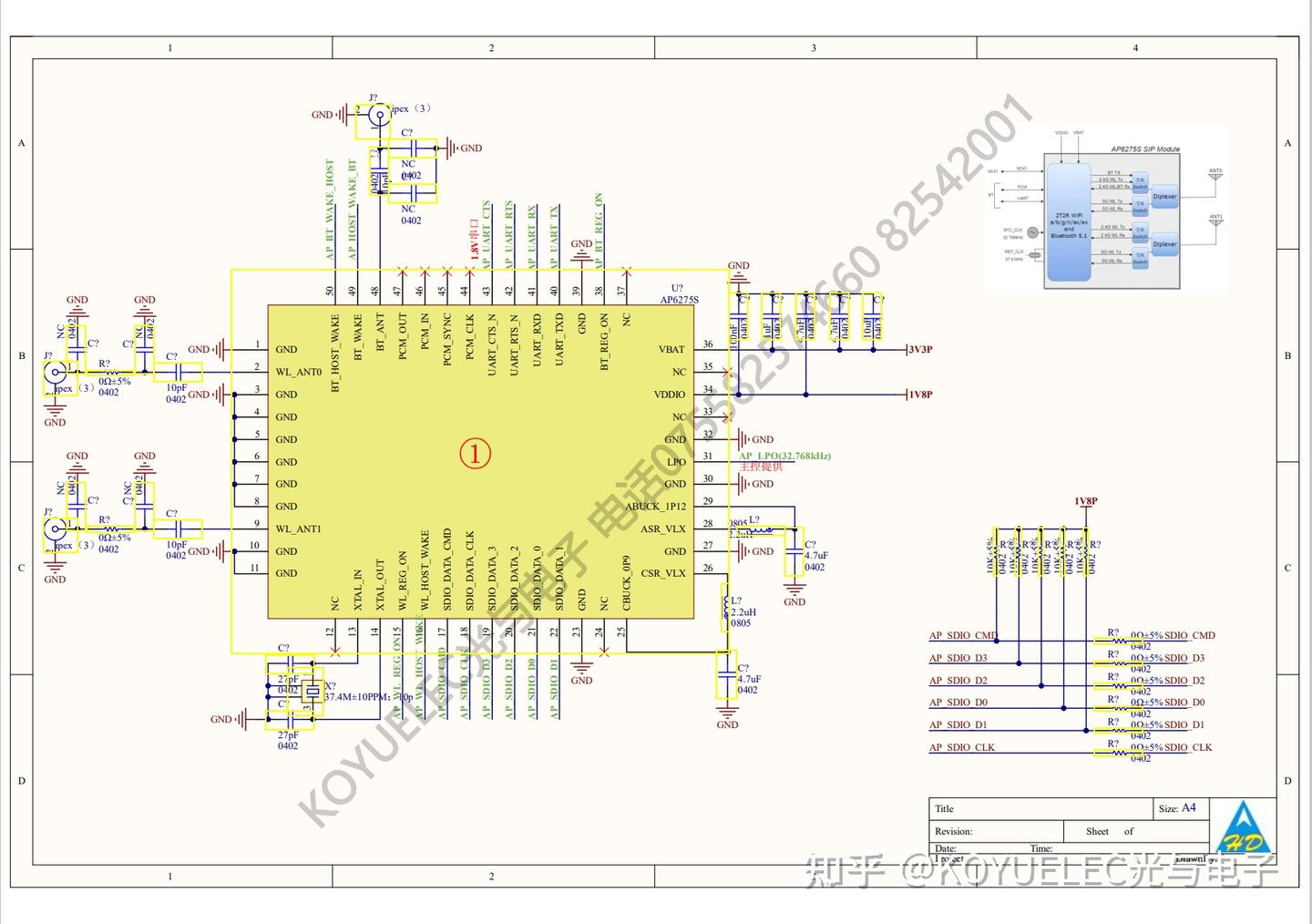

AMPAK正基AP6275S原理图

AP6275S模块工作原理详解
模块概述
AP6275S是正基科技（AMPAK）推出的一款WiFi 6 + 蓝牙5.0二合一无线模块，采用BCM4375芯片方案，支持IEEE 802.11a/b/g/n/ac/ax标准，在802.11ax协议下通过双流可实现高达1200Mbps的传输速率。

核心工作原理
WiFi通信原理
AP6275S采用2x2 MIMO（多输入多输出）技术，通过空间复用技术实现双流数据传输。模块支持OFDMA（正交频分多址）编码技术，能够同时为多个设备提供服务，显著提高网络容量和效率。

关键技术特性：

双频工作：支持2.4GHz和5GHz频段
1024 QAM调制：提高频谱效率
LDPC编码：改善覆盖范围和功率效率
MU-MIMO：多用户多输入多输出技术
蓝牙通信原理
模块支持蓝牙5.0标准，具备以下功能：

HCI UART接口：最高4Mbps传输速率
PCM接口：用于音频数据传输
自适应跳频：减少射频干扰
扩展同步连接：提高语音质量
接口架构
SDIO接口
AP6275S采用SDIO 3.0接口用于WiFi通信，向下兼容SDIO v2.0主机接口。SDIO接口不仅支持高速数据传输，还能实现与主机设备的无缝连接，简化了电路设计。

UART/PCM接口
UART接口：用于蓝牙主机控制接口（HCI）
PCM接口：用于蓝牙音频数据传输
天线设计
模块采用双天线设计，其中蓝牙和WiFi共用一根天线，这种设计能够减少干扰，提高无线网络的稳定性。同时支持独立天线配置的版本（如AP6275SR3），为不同应用场景提供更多选择。

电源管理
AP6275S采用先进的电源管理技术：

工作电压：3.3V
供电电流：800mA
功耗优化：支持低功耗模式，延长设备电池寿命
应用场景
该模块专为以下设备开发：

平板电脑：提供高速无线连接
OTT盒子：支持高清视频流媒体
便携式设备：低功耗设计适合移动应用
智能家居设备：稳定的无线通信能力
技术优势
高性能：支持WiFi 6标准，提供高速数据传输
高集成度：集成了WiFi芯片、射频电路、基带处理单元等多个关键模块
良好兼容性：支持多种通信协议和接口，与各类嵌入式系统兼容
低功耗设计：在待机模式下自动进入低功耗状态，延长电池寿命
AP6275S模块通过其先进的技术特性和优化的硬件设计，为现代无线通信设备提供了完整、高效的解决方案。
