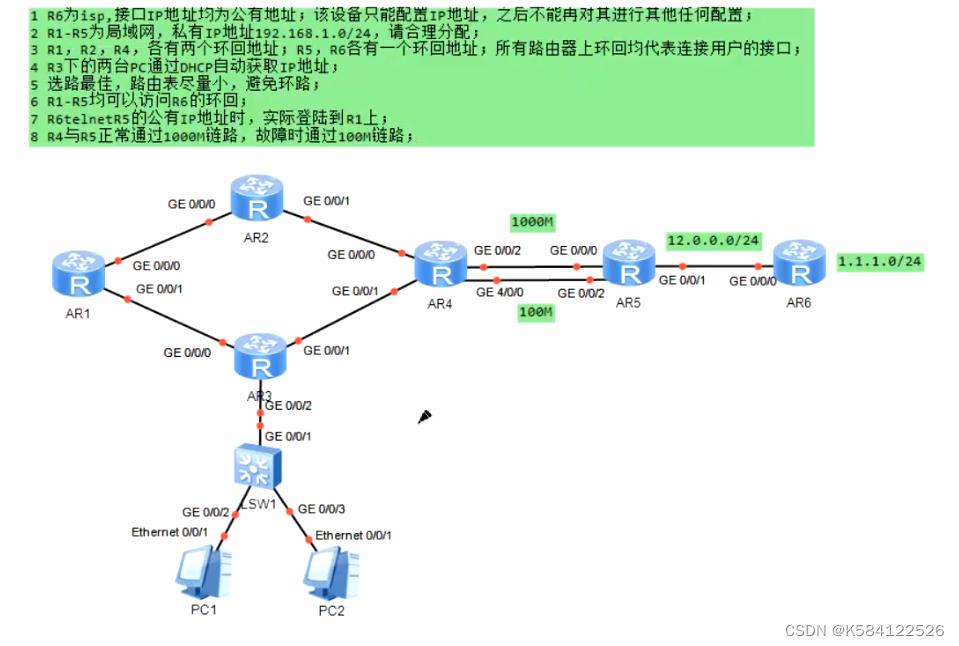

静态综合实验

一、规划IP地址：将所有骨干地址和回环地址进行规划分配如下图

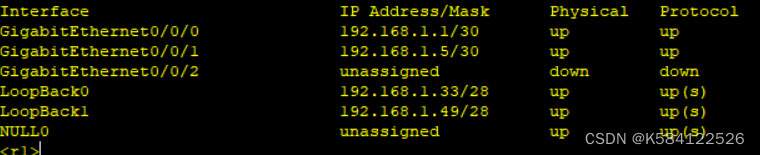

R1

R2

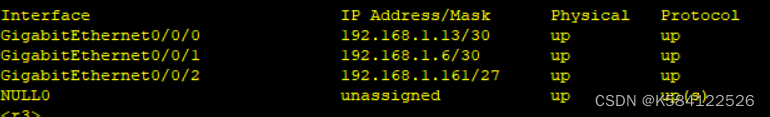

R3

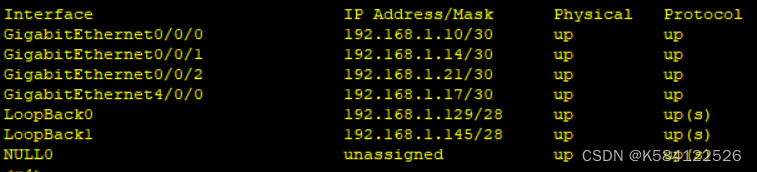

R4

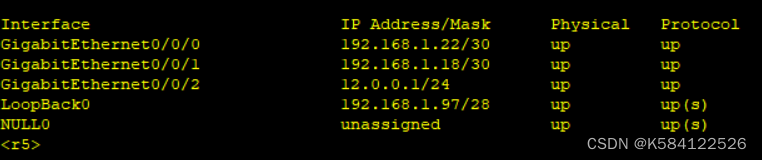

R5

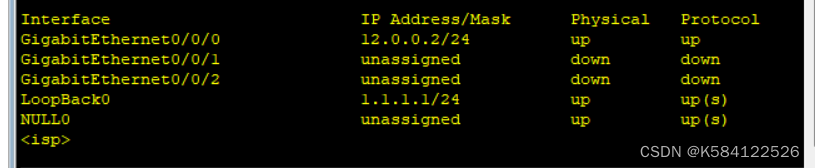

ISP

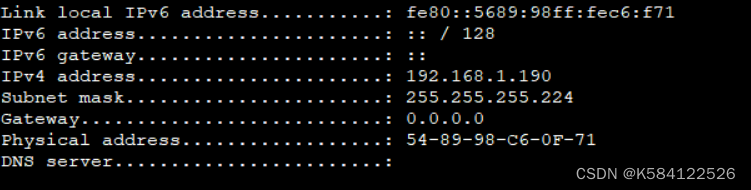

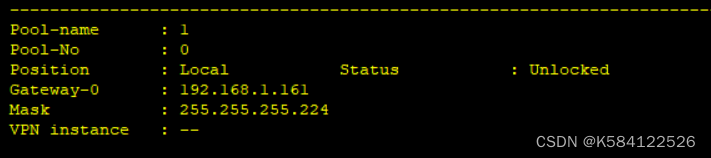

二、PC1和PC2利用dhcp自动获取地址：

其代码为：

r1]ip pool 1创建名为1的dhcp池塘

[r1-ip-pool-1]network 192.168.1.160mask 27 关联接口，可分配地址范围

[r1-ip-pool-1]gateway-list 192.168.1.161 该网段的网关ip地址

[r1-ip-pool-1]dns-list  192.168.2.2 114.114.114.114

三、R1-R5都可以访问R6的回环，就是将多个私有ip地址转换为同一个公有ip地址；使用端口号进行区分；也就是NAT

其代码为：

[r2]acl 2000

[r2-acl-basic-2000]rule  permit source  192.168.1.0 0.0.0.255

然后再在边界路由器上，公有ip地址所在接口进行nat的配置即可

[r2]interface g0/0/2

[r2-GigabitEthernet0/0/2]nat outbound 2000

四、R6telnetR5的公有Ip地址时，实际登陆到R1上;也就是进行端口映射

其代码为：[r2-GigabitEthernet0/0/2]nat server protocol tcp global current-interface 80 inside 192.168.1.1 80    （将该接口ip地址的80端口，与192.168.1.1的80端口进行转换映射）

五、R4与R5正常通过1800m链路，故障时通过108m链路;这个我们可以通过调整优先级来实现

其代码为：ip route-static 192.168.1.0  255.255.255.0 24.1.1.2 preference 61

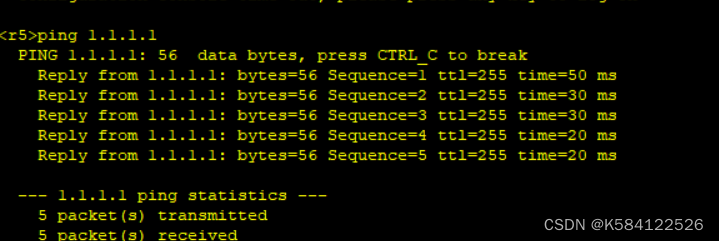

六、验证
