汇编语言个人学习笔记——第二章 寄存器（CPU的工作原理）第二部分

做完第二章第一部分检测题之后开始下面的学习



2.4物理地址

CPU访问内存单元时要给出nei'内存单元的地址，所有的内存单元构成的存储空间是一个一维的线性空间。我们将这个唯一的地址称为物理地址。



2.5十六位结构的CPU

概括的讲，十六位结构描述了一个CPU具有以下几个方面特征：

1、运算器一次最多可以处理16位的数据。

2、寄存器的最大宽度为16位。

3、寄存器和运算器之间的通路是16位的。



2.6 8086CPU给出物理地址的方法

8086有20位地址总线，可传送20位地址，寻址能力为1M。

8086内部为16位结构，它只能传送16位的地址，表现出的寻址能力却只有64K。

问题：

8086CPU如何用内部16位的数据转化成20位的地址？

答案：

8086CPU采用一种在内部用两个16位地址合成的方法来形成一个20位的物理地址。

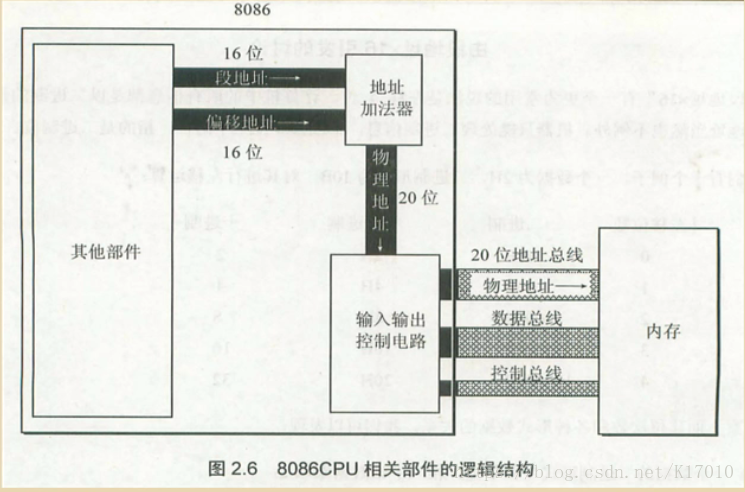

结构如图示：

8086CPU在读写内存时，会发生以下过程：

1、CPU中的相关部件提供两个16位的地址，一个称为段地址，另一个称为偏移地址。

2、段地址和偏移地址通过内部总线送入一个称为地址加法器的部件。

3、地址加法器将两个16位地址合并成一个20位的地址。

4、地址加法器通过内部总线将20位物理地址送入输入输出控制电路。

5、输入输出控制电路将20位物理地址送上地址总线。

6、20位物理地址被地址总线传送到储存器。

地址加法器的工作原理：</
