CAN通信协议

   在 CAN 协议中，所有的消息都以固定的格式发送。总线空闲时，所有与总线相连的单元都可以开始发送新消息。两个以上的单元同时开始发送消息时，根据标识符（Identifier 以下称为 ID）决定优先级。ID 并不是表示发送的目的地址，而是表示访问总线的消息的优先级。两个以上的单元同时开始发送消息时，对各消息 ID 的每个位进行逐个仲裁比较。仲裁获胜（被判定为优先级最高）的单元可继续发送消息，仲裁失利的单元则立刻停止发送而进行接收工作

can 协议

 数据帧



总结： 对于can 通信也只是了解 ，这种通信应用在，电机比较多，can 通信的优点就不说了。 在进行数据通信的时候要严格按照can通信的协议帧来进行发送数据。

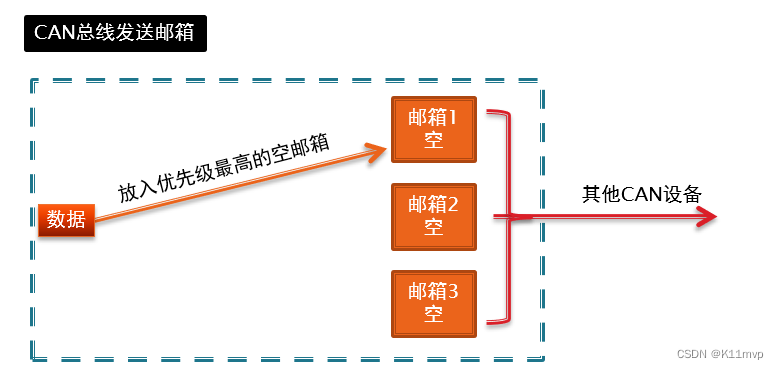

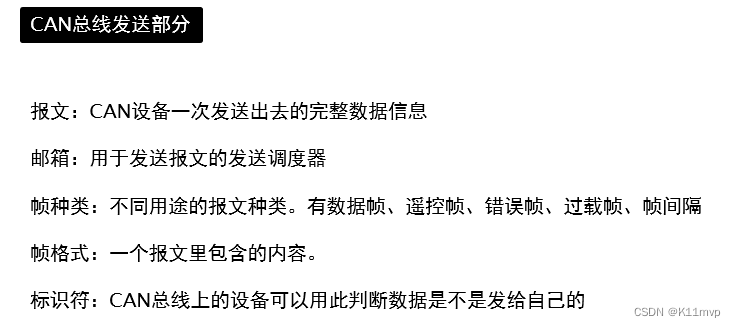

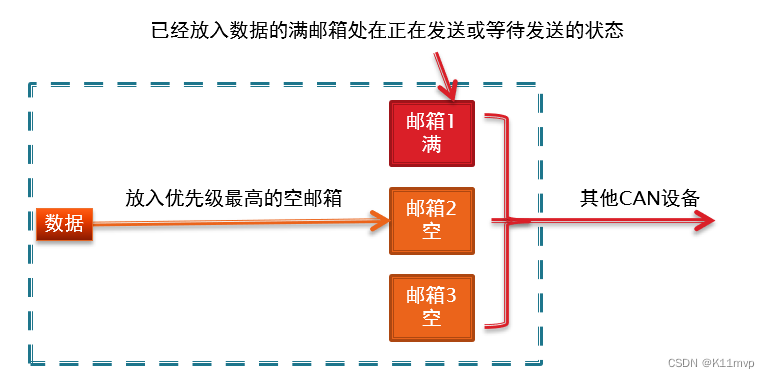

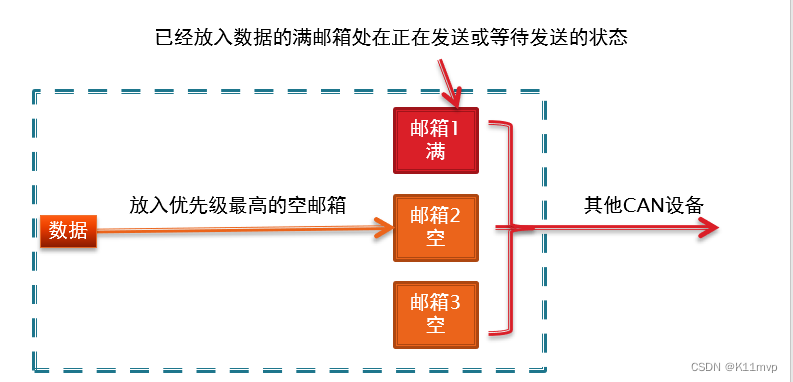

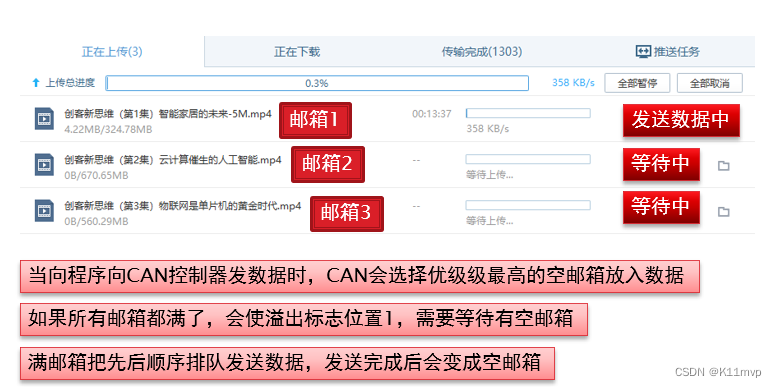

 can总线发送部分：

 第一步：



第二步：

.



第三步：



第四步：



第五步：

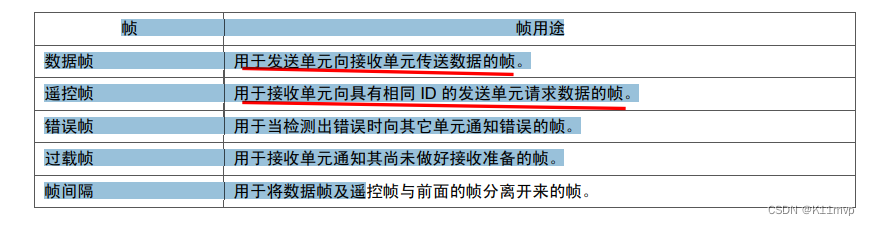

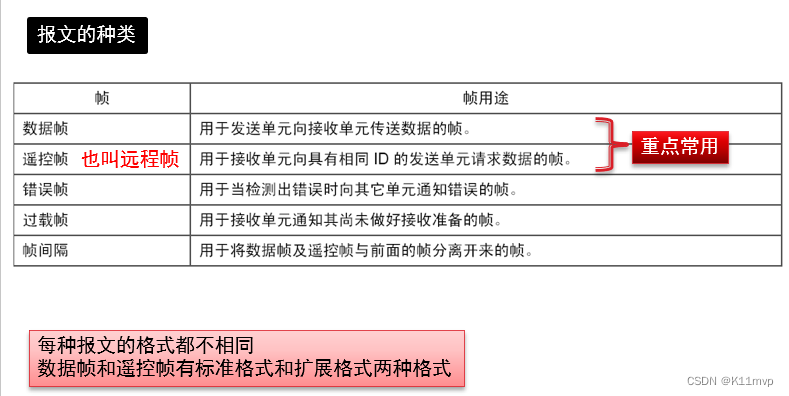

报文的种类：

 每种发送的数据帧 等其他 都是报文，并且每种的报文的格式也都不相同。

总结：

浅谈USART格式:

 USART 上篇文章中 串口数据就是赋给数据帧头帧尾的标识符，后来经过学长指点学到了CRC校验，通过CRC校验判断数据是否正确。并没有时序帧。

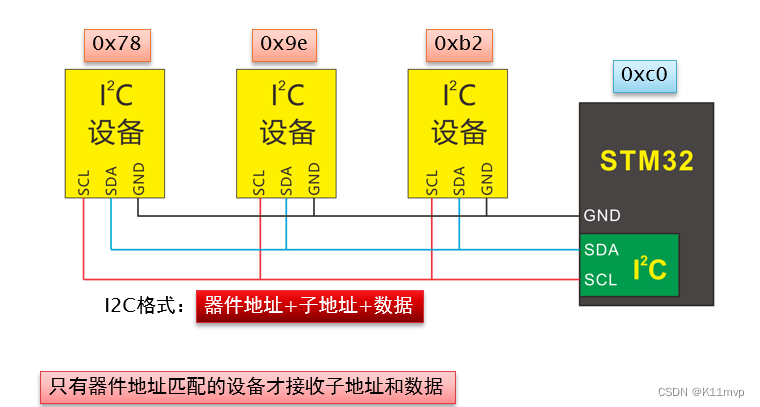

浅谈IIC格式：

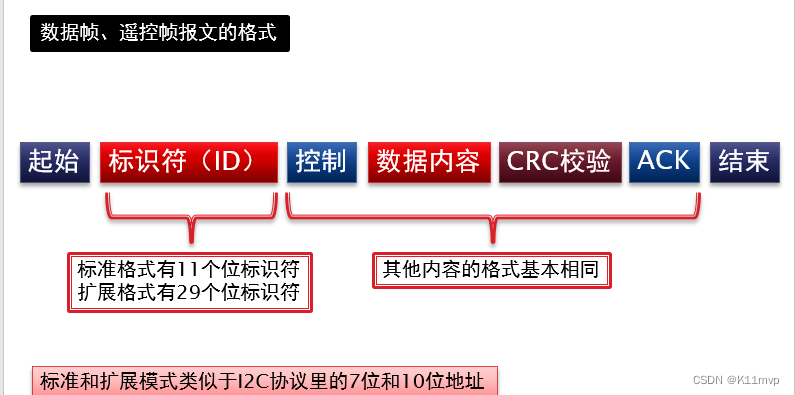

 常用帧的格式：

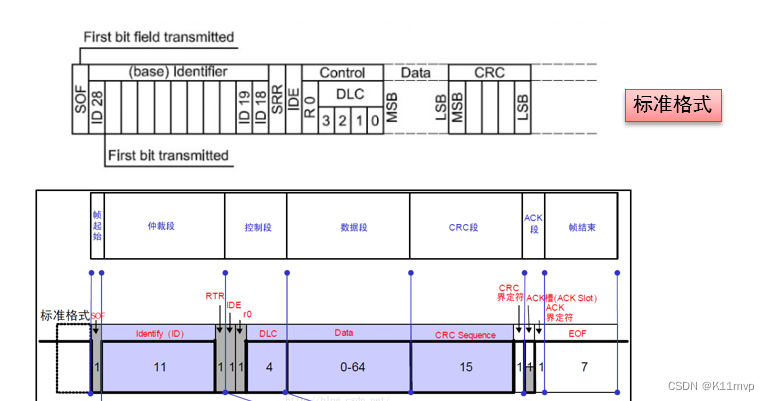

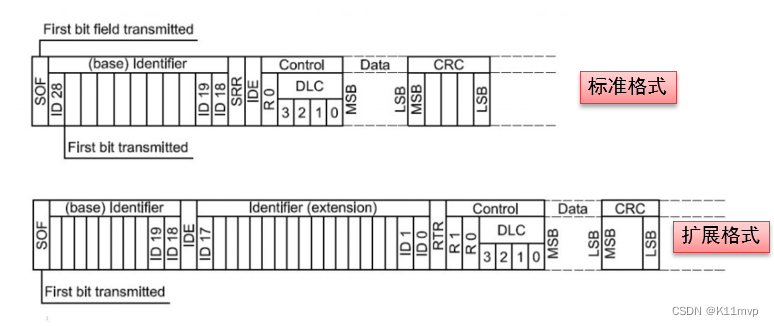

 标准格式

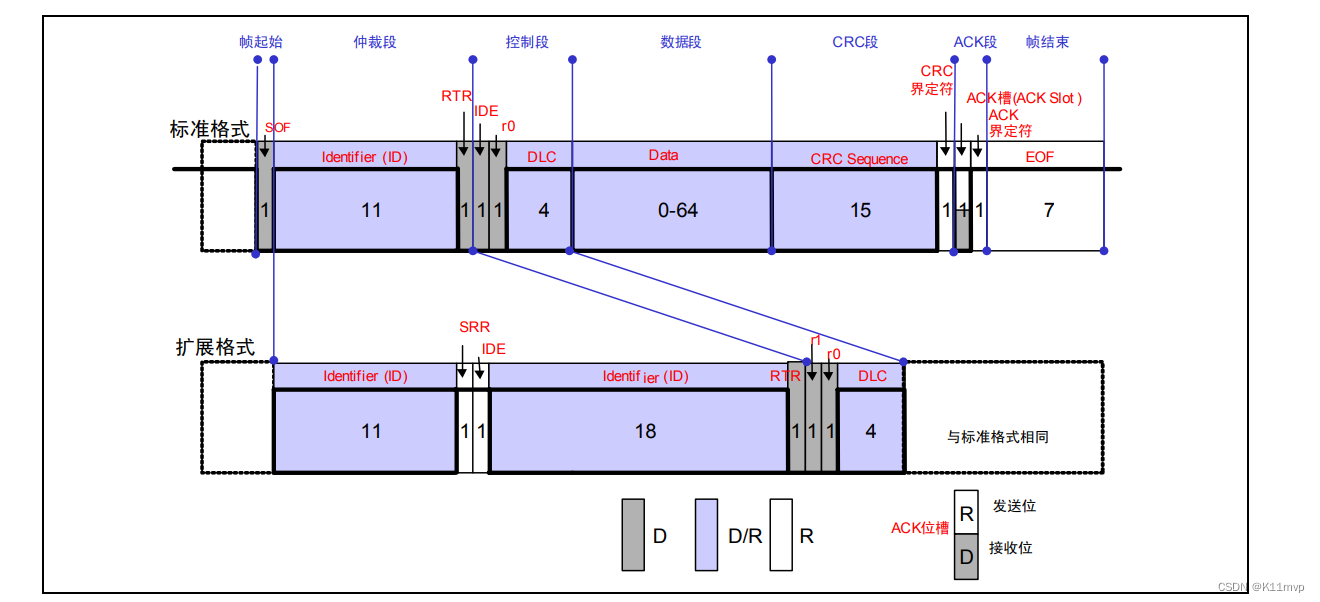

 对比 简图：

 程序部分讲解：

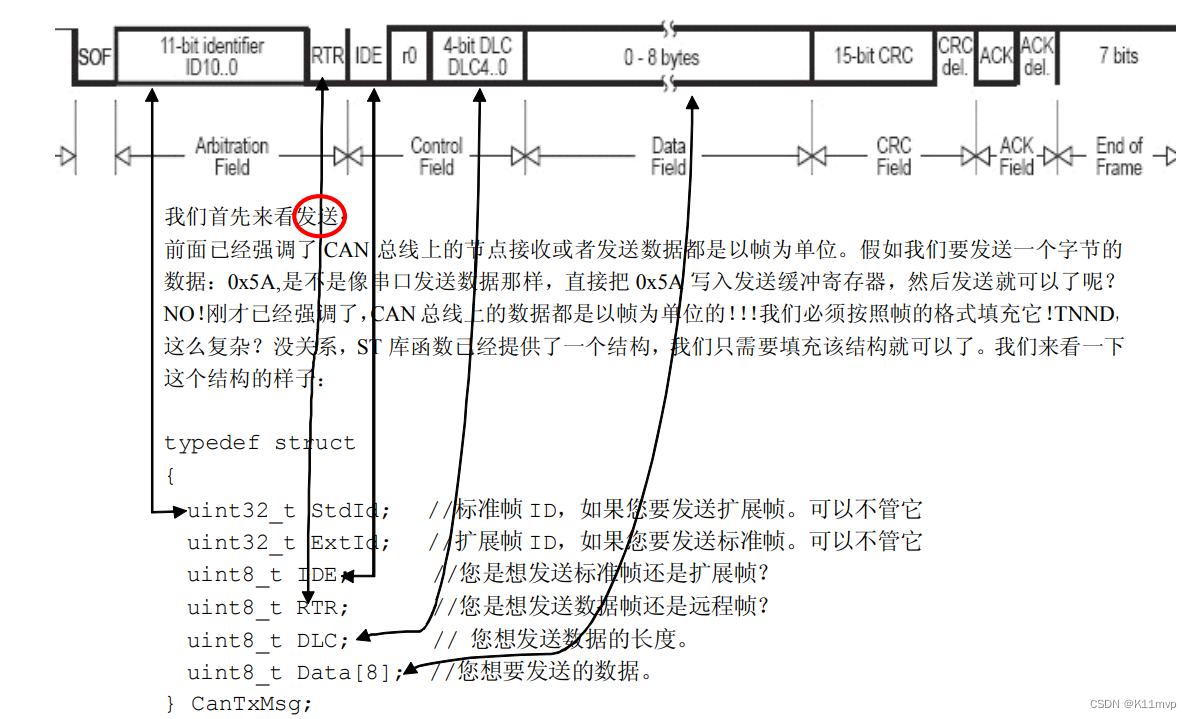

can通信的发送：

StdId

StdId 用来设定标准标识符。它的取值范围为 0 到 0x7FF。

ExtId

ExtId 用来设定扩展标识符。它的取值范围为 0 到 0x1FFFFFFF。

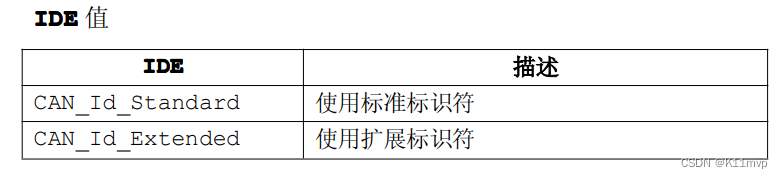

IDE

IDE 用来设定消息标识符的类型。

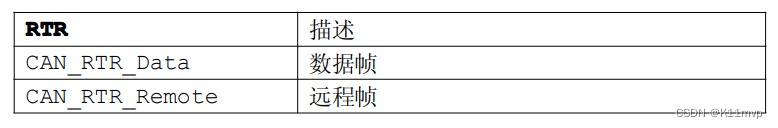

 RTR

RTR 用来设定待传输消息的帧类型。它可以设置为数据帧或者远

RTR 值



DLC

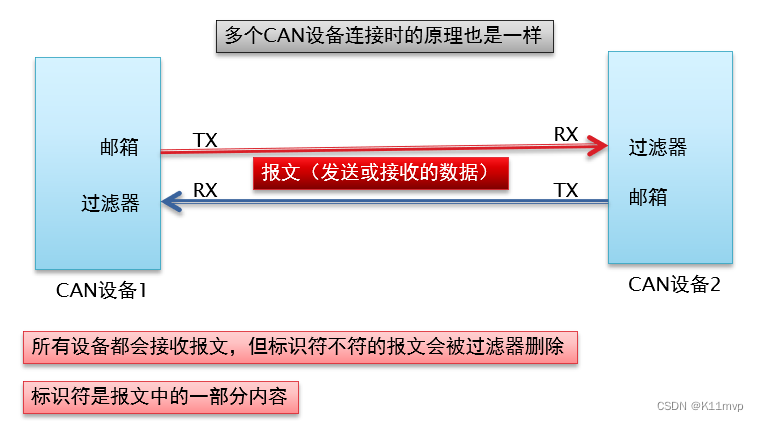

用来设定待传输消息的帧长度。它的取值范围是 0 到 0x8。 Data[8] Data[8] Data[8] Data[8] Data[8]包含了待传输数据，它的取值范围为 0 到 0xFF。 先声明一个 CanTxMsg 类型的变量，然后按照自己具体的需要，填充此结构变量就可 以发送了（帧结构中其他没有填充的部分由硬件自动完成）。 强调：这里的 StdId 或者 ExtId 是根据自己的实际需要设置的！我们先抛开它们所 代表的实际意义，认为它们存在的目的是为了“进攻”。(发送出去让别人过滤)
