编写FLM编程算法文件（制作离线烧录器的OPT文件）

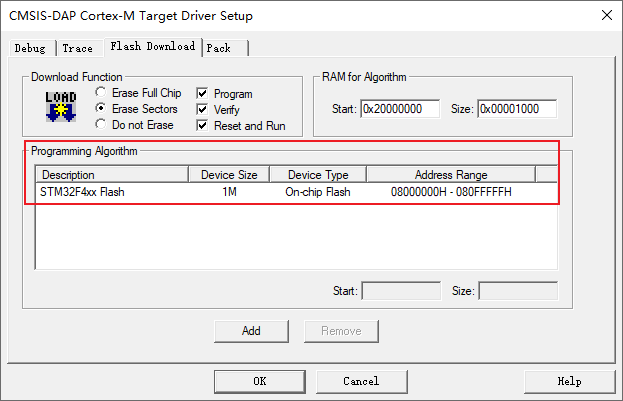

在MDK的Debug界面下的Flash Download可以选择芯片的编程算法，在安装了芯片包之后可以直接得到目标的编程算法文件，但是对于芯片包的开发者或者有独特的下载需求(校验)，这个时候就需要去编写编程算法文件。

编程算法是一段程序，主要功能是擦除相应的内存块，并将程序写入到相应的内存区域上去。在点击下载按钮的时候，这段程序会被先下载到目标芯片的RAM上，然后才会通过它，将用户写的程序写入到指定的内存区域内。

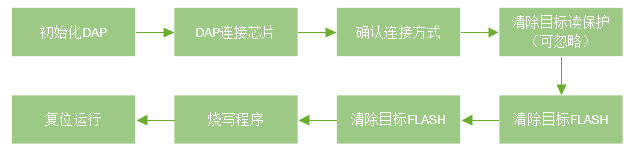

通过SWD接口协议下载一段下载算法，然后只需要把固件的数据文件直接下载到RAM中，下载算法会自动运行，边接收固件边写入FLASH，实现一个完整的烧录过程。

如何实现一个自己的编程算法？

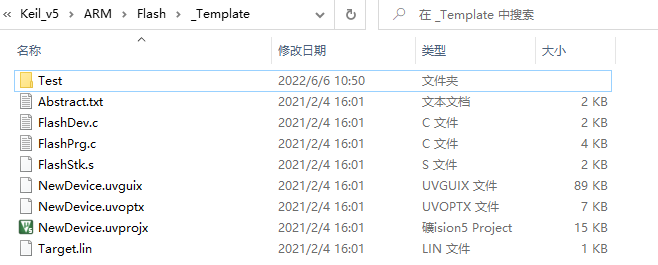

在MDK安装路径下有一个编程算法的工程模板(D:\Keil_v5\ARM\Flash\_Template)

打开工程，里面主要有两个文件，分别是FlashPrg.c和FlashDev.c。

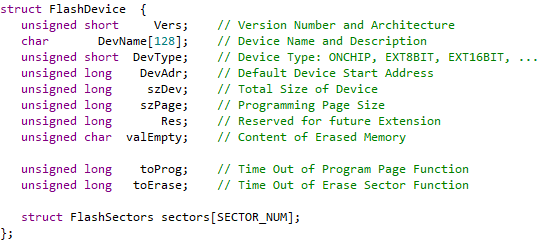

在FlashDev.c中主要实现了一个设备相关的结构体，需要根据目标的Flash情况去实现。

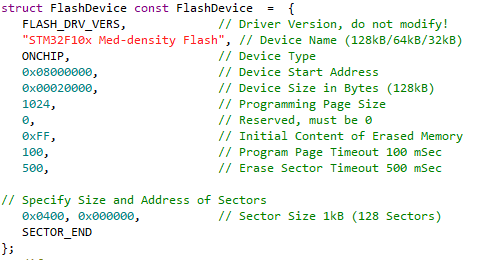

例如STM32F103实现如下

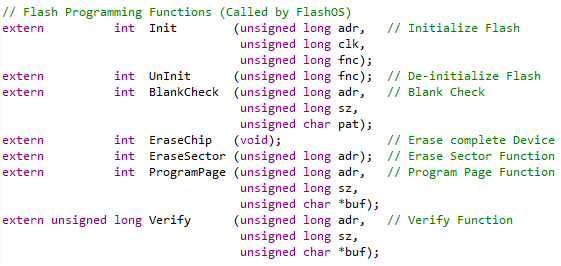

在FlashPrg.c中实现了与Flash编程相关的函数

1.int Init(unsigned long adr, unsigned long clk, unsigned long fnc);

负责FLASH器件的初始化工作，其中：

adr：设备首地址

clk：时钟频率

fnc：要执行的flash操作，包括Erase、Program、Verify

2.int EraseChip(void);

擦除整块flash

3.int EraseSector(unsigned long adr);

擦除adr所指定地址处的整个sector

4.int ProgramPage(unsigned long adr, unsigned long sz, unsigned char *buf);

对flash进行烧写操作，其中：

adr：待烧写地址

sz：待烧写数据长度

buf：待烧写数据

编译工程文件，在输出目录下即可看到*.axf文件，工程中的*.axf文件跟*.FLM文件相同，只需将后缀.axf修改为.FLM，然后复制到MDK安装目录的ARM/FLASH下，就能在选项卡里选择自己的编程算法文件了。

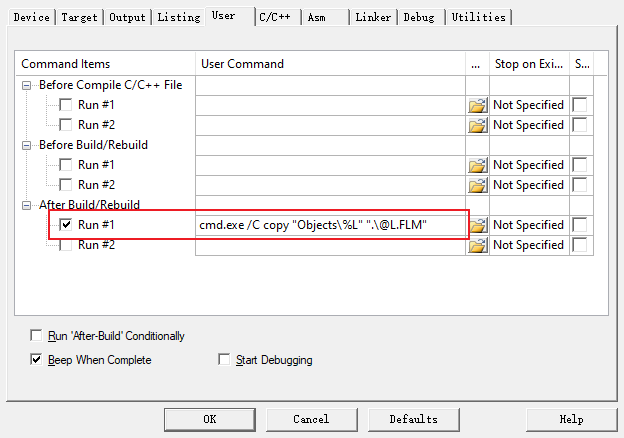

cmd.exe /C copy "Objects\%L" ".\@L.FLM"

再通过FlashAlgo开源库进行文件转换就能得到离线下载的编程算法文件了，参考该文献C语言解析FLM(ELF)格式文件可以得到转换工具。

参考文献：MDK程序下载 ---- FLM文件、怎么样实现烧写算法FLM文件

参考手册：STM32F10XX闪存编程手册.pdf 、STM32中文参考手册_V10.pdf
