flutter 绘制的基本使用

上一篇文章中，简单介绍了使用CustomPainter实现一个简单的画板demo，其中只是对于drawLine画线做了应用，这篇文章，再去学习一下painting中的其他方法。

这里提一下，自定义的CustomPainter需要放在CustomPaint中才能展示,赋值给painter属性，CustomPainter也还有一个child

const CustomPaint({
    Key key,
    this.painter,
    this.foregroundPainter,
    this.size = Size.zero,
    this.isComplex = false,
    this.willChange = false,
    Widget child,
  })

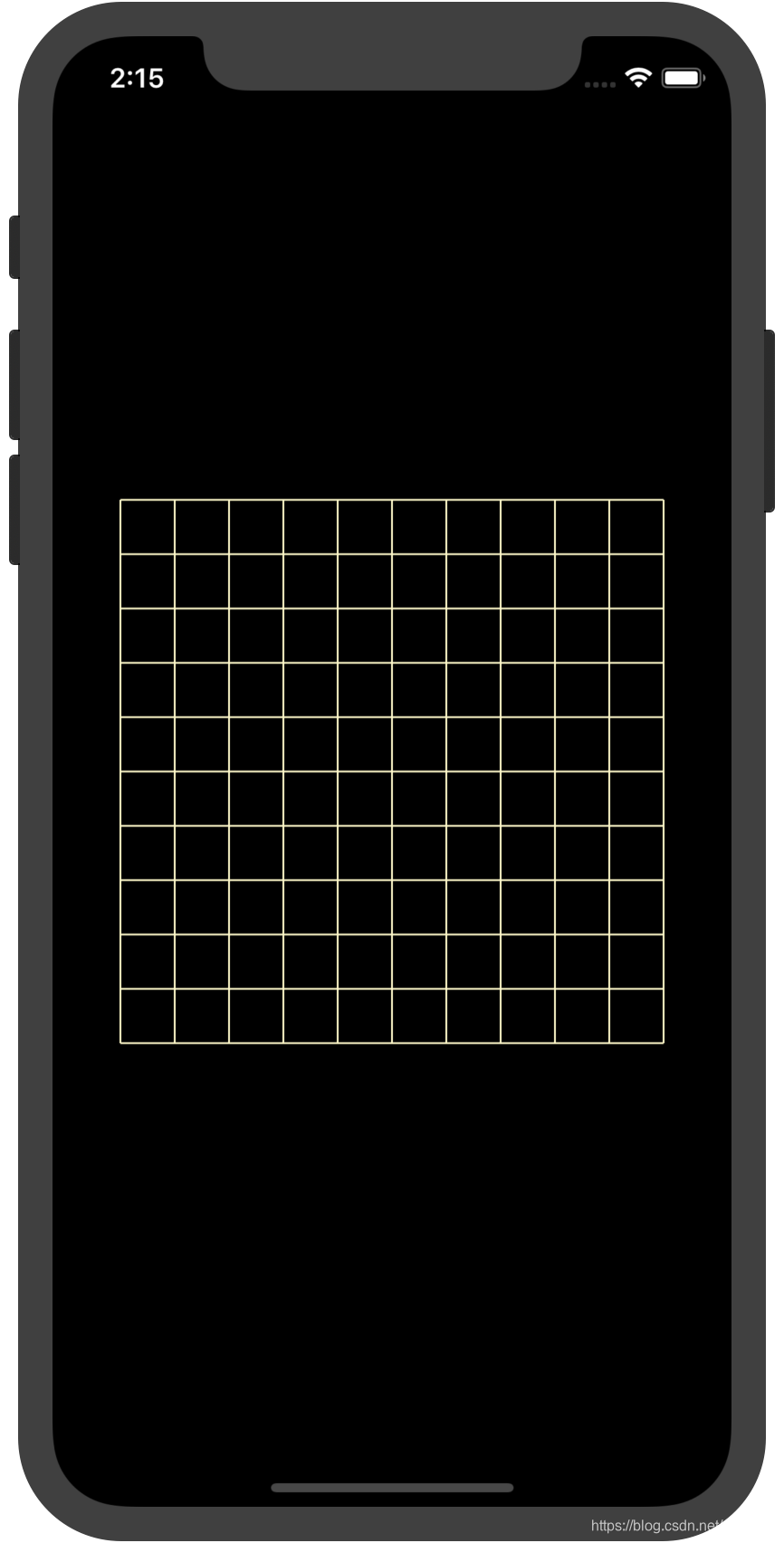

先看第一个例子，画一个表格，作为我们后续学习的背景，这里还试了一下加一个child之后的效果，就是下面右侧那个效果图

Widget build(BuildContext context) {
    return Container(
      child: Center(

        child: CustomPaint(
          painter: GirdPainter(10),
          size: Size(300, 300),
          child: new Text('dataaaaaaaaaaaaaa'),
        ),
      ),
    );
  }

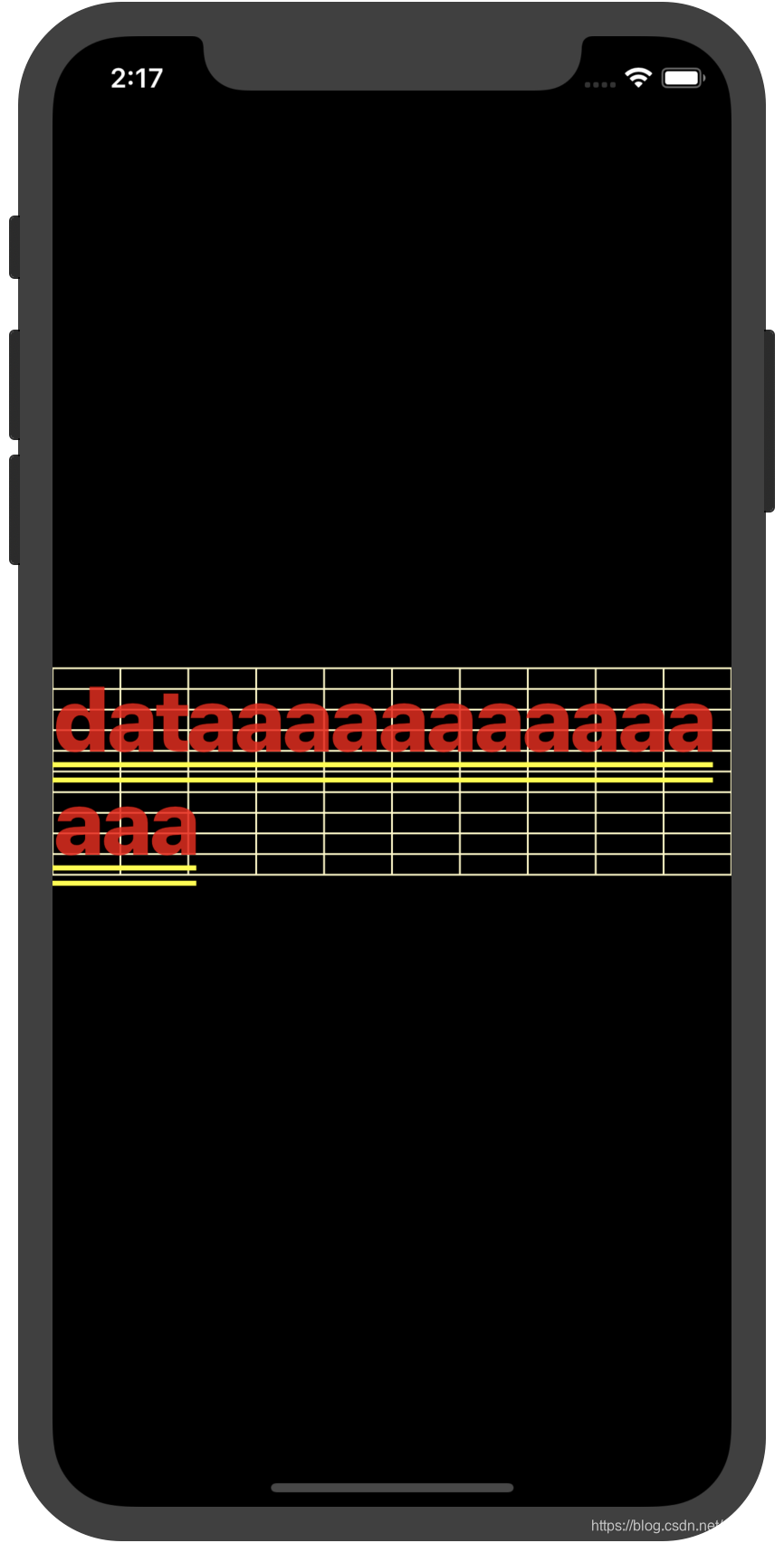

可以看到child和我们绘制的东西是重叠的



画表格的代码如下，就比较简单了，还是drawLine

class GirdPainter extends CustomPainter {
  int count;
  GirdPainter(this.count);
  @override
  void paint(Canvas canvas, Size size) {
    double w = size.width / count;
    double h = size.height / count;
    Paint _paint = new Paint()
    ..color = Colors.yellow[100]
    ..style = PaintingStyle.stroke
    ..strokeWidth = 1.0;
    // TODO: implement paint
    for (var i = 0; i <= count; i++) {
      double dx = w * i;
      double dy = h * i;
      //画横线
      canvas.drawLine(Offset(0, dy), Offset(size.width, dy), _paint);

      canvas.drawLine(Offset(dx, 0), Offset(dx, size.height), _paint);
    }
  }

  @override
  bool shouldRepaint(CustomPainter oldDelegate) {
    // TODO: implement shouldRepaint
    return false;
  }

}

顺便说一下style属性，是个枚举，只有两个值，fill是用来填充的，stroke是用来画线的，需要制定一下线的宽度（strokeWidth）

enum PaintingStyle {

  fill,


  stroke,
}

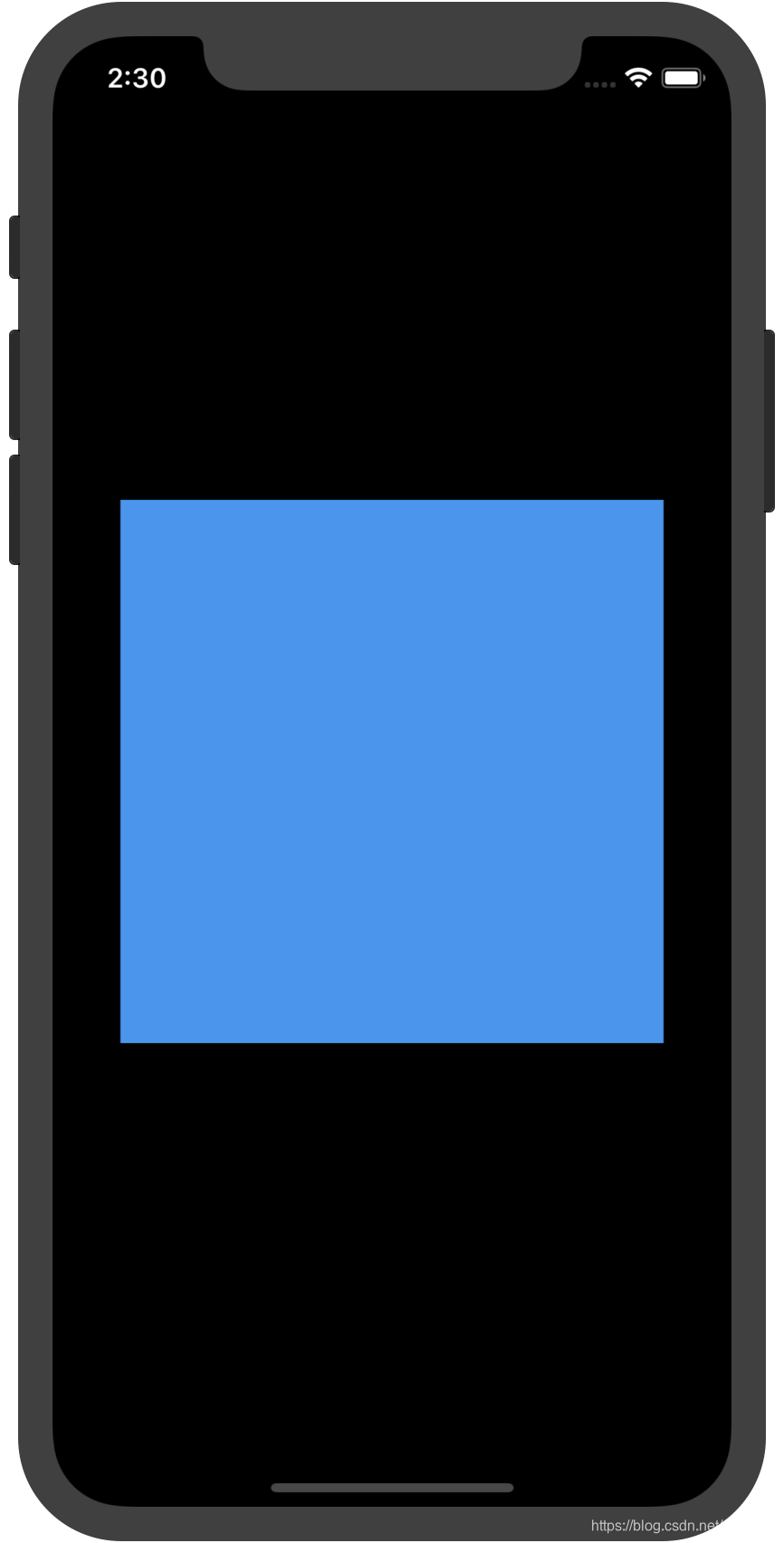

接下来试一下fill的效果,画一个矩形

void paint(Canvas canvas, Size size) {
    double w = size.width / count;
    double h = size.height / count;
    Paint _bgPaint = new Paint()
    ..color = Colors.blue
    ..style = PaintingStyle.fill;
    canvas.drawRect(Offset.zero & size, _bgPaint);

  }

这里需要了解一下drawRect(Rect rect, Paint paint)的第一个参数Rect的构建：

// 利用矩形左边的X坐标、矩形顶部的Y坐标、矩形右边的X坐标、矩形底部的Y坐标确定矩形的大小和位置

Rect.fromLTRB(doubleleft, doubletop, doubleright, doublebottom)
// 利用矩形的左边的X轴、顶边的Y轴位置配合设置矩形的长和宽来确定矩形的大小和位置

Rect.fromLTWH(doubleleft, doubletop, doublewidth, doubleheight)
// 利用矩形的中心点和矩形所在圆的半径来确定矩形的大小和位置，此方法确定的是一个正方形

Rect.fromCircle({ Offset center, doubleradius })
// 利用矩形的左上角和右下角的坐标确定矩形的大小和位置
// 需要注意的是两点坐标中，如果X轴相同或者Y轴相同，确定的是一条线，
// 如果两点XY坐标都是同一个数字，确定的是一个点。

Rect.fromPoints(Offset a, Offset b)

学习到这里突然想起来，还从来没有画过点呢，直接就开始画线，画矩形了，还是得试试点是咋画的?，就在刚才这个蓝色矩形上画几个试试吧

List<Offset> points = [
      Offset(0, 0),
      Offset(30, 50),
      Offset(20, 80),
      Offset(100, 40),
      Offset(150, 90),
      Offset(60, 110),
      Offset(260, 160),
    ];
    var _pointPaint = Paint()
      ..color = Color(0xFFFf0000)
      ..strokeWidth = 5;

    canvas.drawPoints(PointMode.points, points, _pointPaint);

这里PointMode 也是个枚举 ，有三个值，想知道都是啥意思呢？把每个都试试就知道了?

enum PointMode {

  points,


  lines,


  polygon,
}

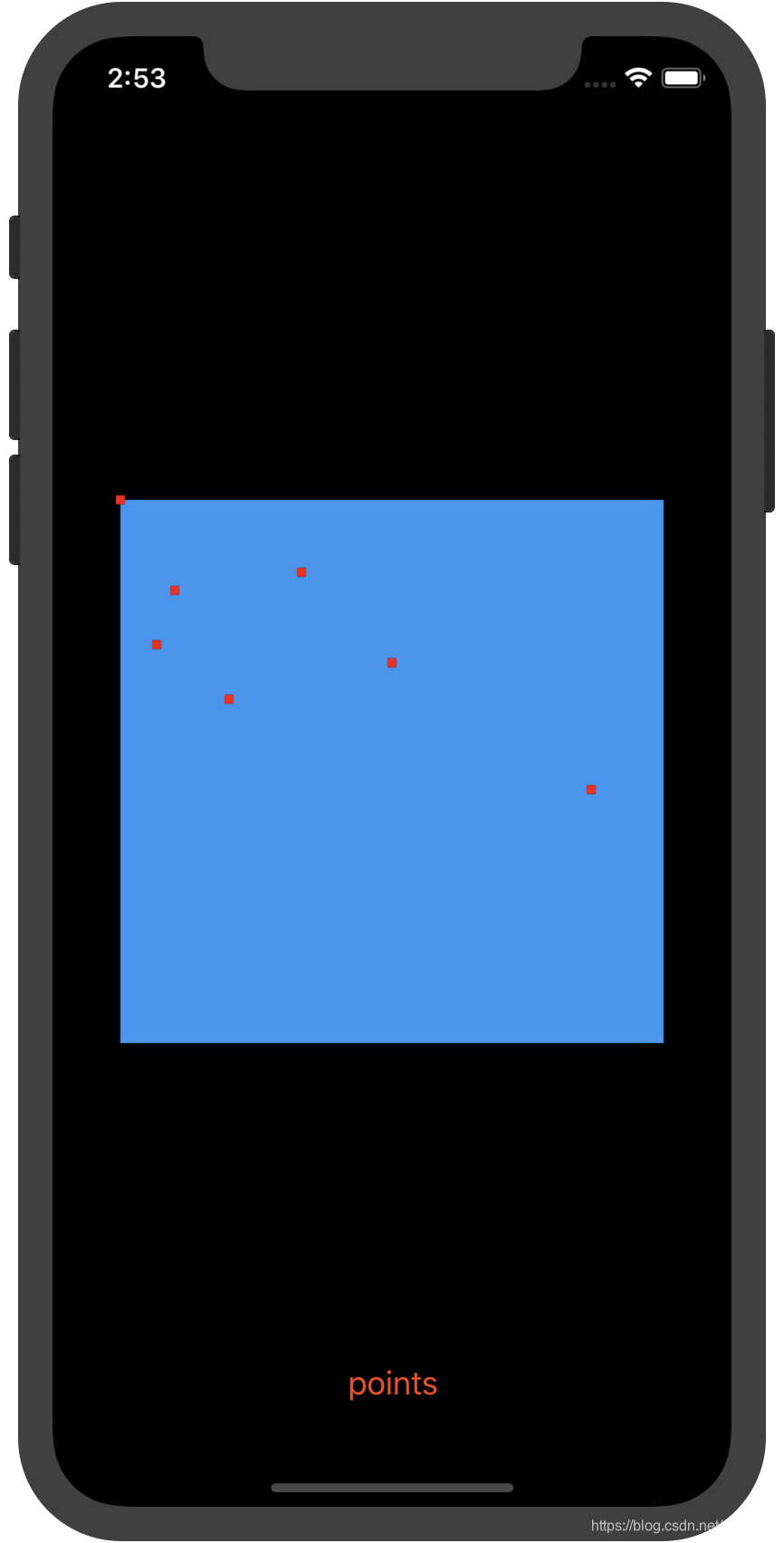

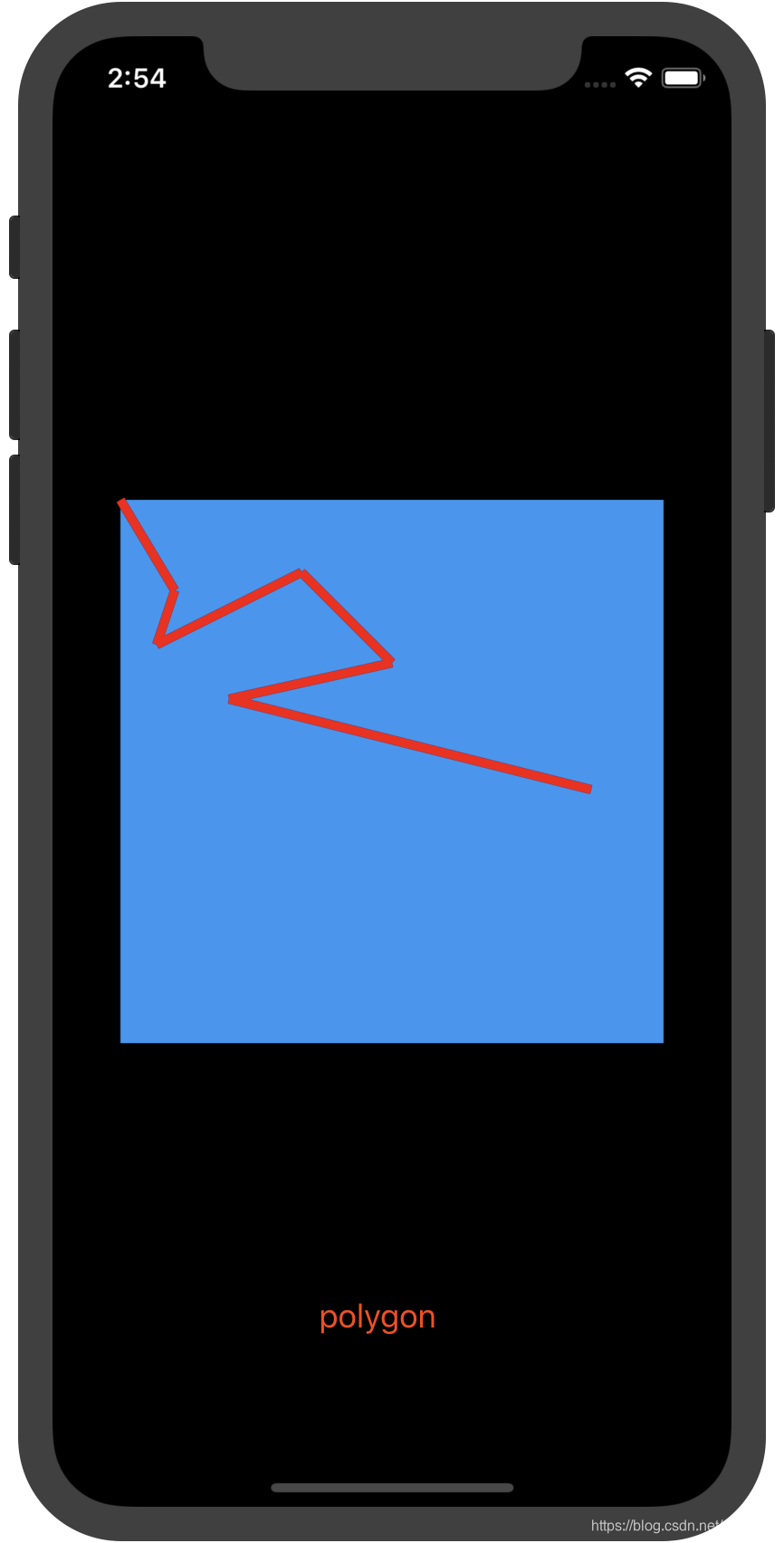

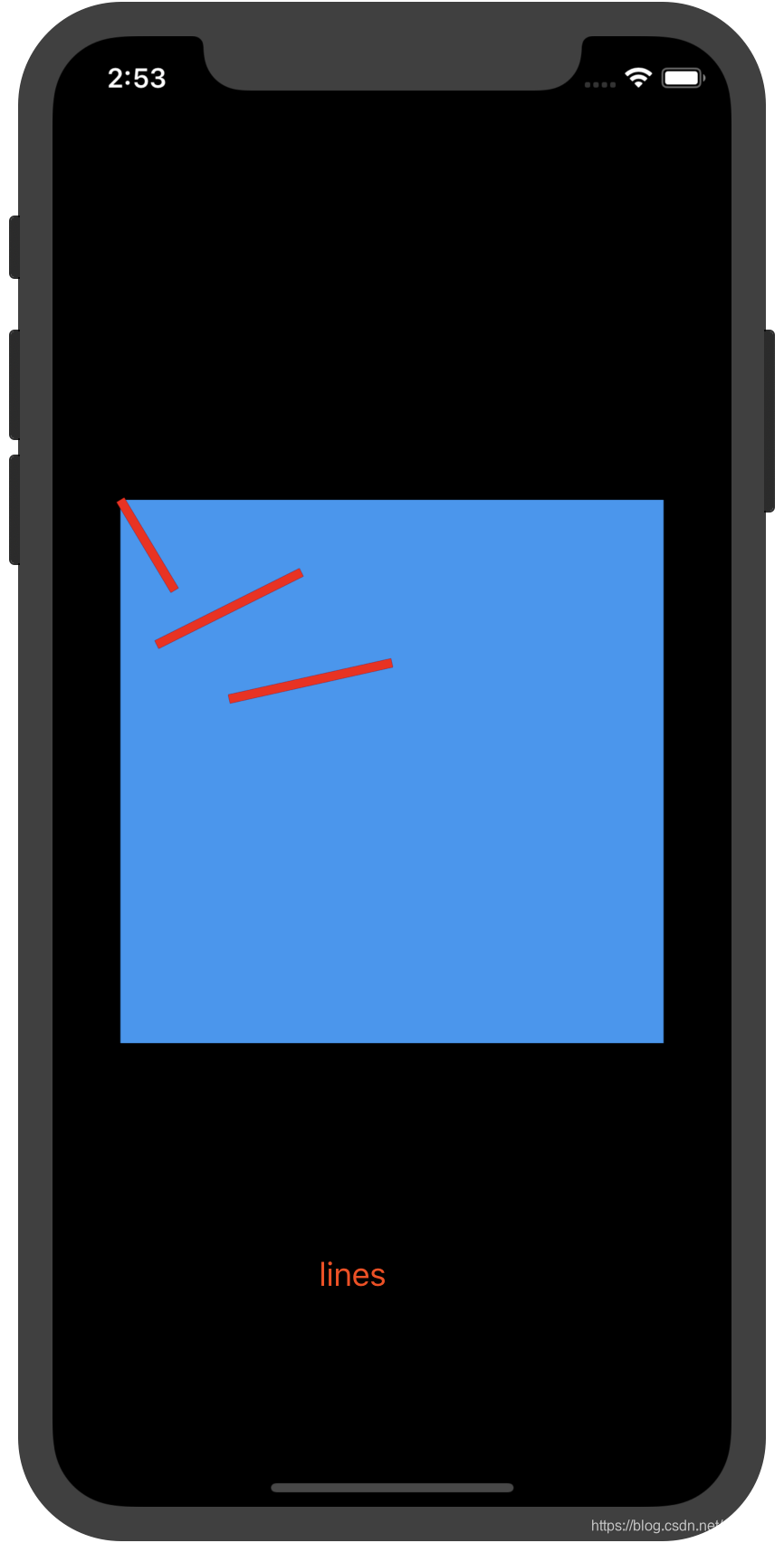

看三个枚举分别的效果图，是不是就一目了然了，然后我们继续~

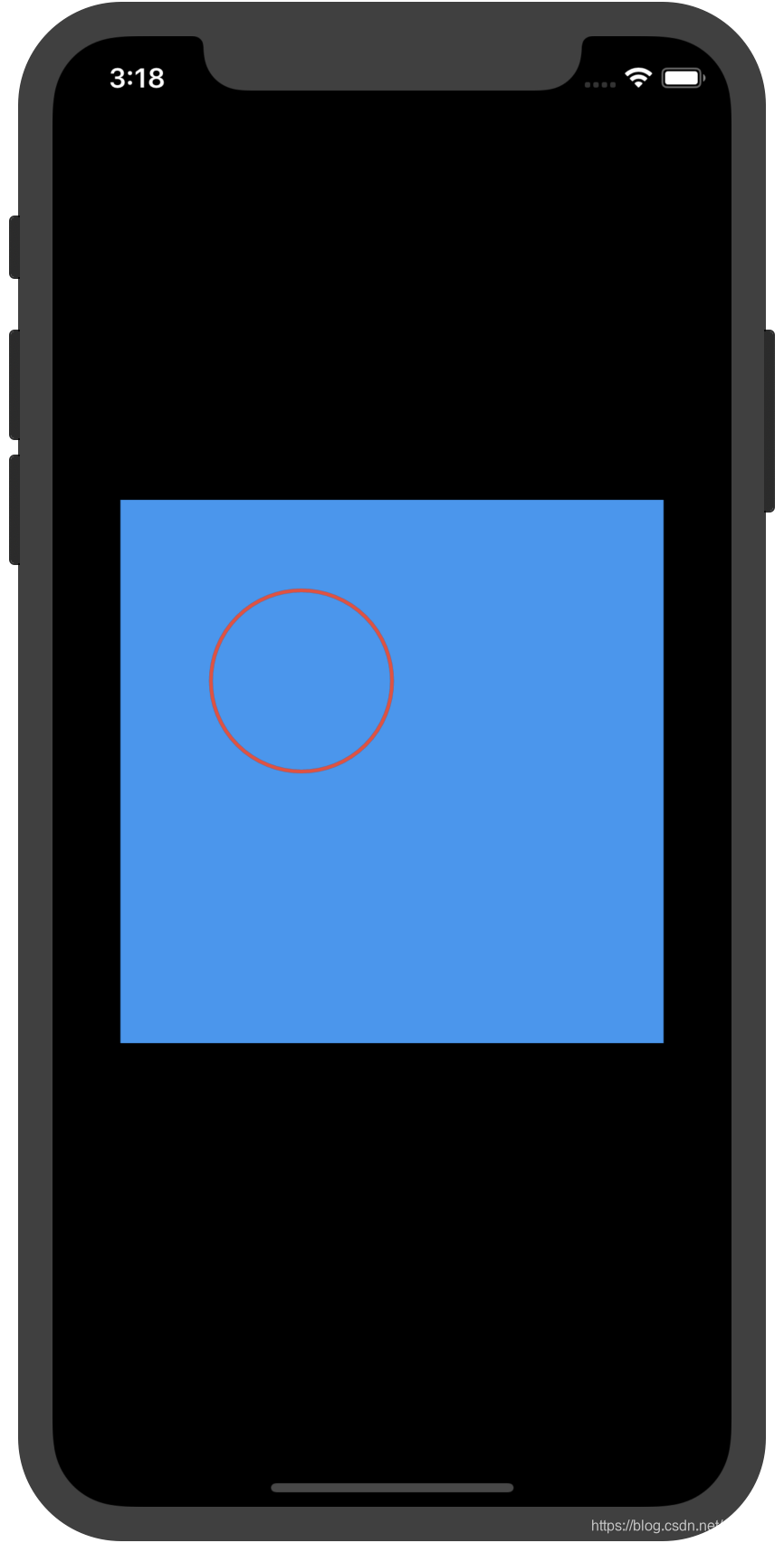

再画个圆，给个圆心和半径

var _circlePaint = new Paint()
    ..color = Colors.red
    ..strokeWidth = 2
    ..style = PaintingStyle.stroke;
    canvas.drawCircle(Offset(100, 100), 50, _circlePaint);

会画圆了再试着画一段圆弧,先看下画圆弧需要的参数

// rect：矩形区域

// startAngle：开始的弧度

// sweepAngle：扫过的弧度，正数顺时针，负数逆时针

// useCenter：是否使用中心点绘制 如果usecenter为真，则弧为
///回到中心，形成一个圆扇形。否则，弧为
///未闭合，形成圆段。

void drawArc(Rect rect, double startAngle, double sweepAngle, bool useCenter, Paint paint) {
    assert(_rectIsValid(rect));
    assert(paint != null);
    _drawArc(rect.left, rect.top, rect.right, rect.bottom, startAngle,
             sweepAngle, useCenter, paint._objects, paint._data);
  }

说了一堆，不如自己画一个看的更明白? 因为弧度要设计到π 所以先

import 'dart:math';

var _circlePaint = new Paint()
    ..color = Colors.red
    ..strokeWidth = 2
    ..style = PaintingStyle.stroke;
    var rect = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 50.0);
    canvas.drawArc(rect, 0, pi/2, false, _circlePaint);





学习到这里，简单基础的绘制基本上结束了，然后还有贝塞尔曲线的绘制，巴拉巴拉啥的，以后有空再去学习，毕竟数学学得也一般般~
