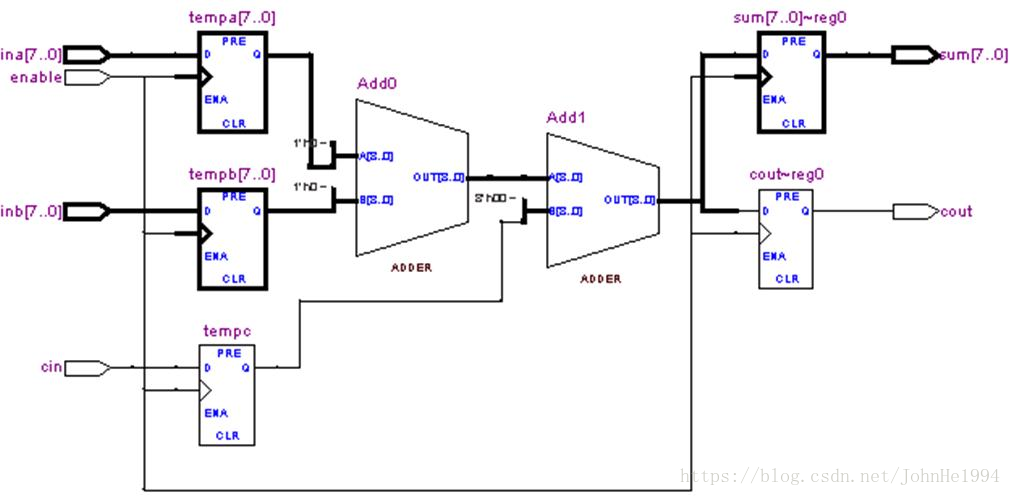

1.普通方法实现八位加法器

/*******************8位加法器(非流水线)***********************/
module adder_nonpipe(cout, sum, ina, inb, cin, enable);

output cout;
output [7:0] sum;
input [7:0] ina, inb;
input cin, enable;

reg cout;
reg [7:0] sum;
reg [7:0] tempa, tempb;
reg tempc;

always @(posedge enable)
begin
    tempa = ina;
    tempb = inb;
    tempc = cin;
end

always @(posedge enable)
begin
    {cout,sum} = tempa + tempb + tempc;
end

endmodule

2.流水线方法实现八位加法器

/*******************8位2级流水加法器*************************/
module adder_pipeline(cout, sum, ina, inb, cin, enable);

output cout;
output [7:0] sum;
input [7:0] ina, inb;
input cin, enable;

reg cout;
reg [7:0] sum;

reg [3:0] tempa, tempb, firsts;
reg firstc;
always @(posedge enable)
begin
    {firstc,firsts} = ina[3:0] + inb[3:0] + cin;
    tempa = ina[7:4];
