本文阐述了Flowable如何集成JPA来优化表单数据存储，通过实例演示了从启动流程时持久化JPA实体，到更改实体属性，以及流程结束时清理历史表单数据的过程，以提高数据查询效率。

上文提到，Flowable所有的表单数据都保存在一张表（act_hi_varinst）中，随着时间的推移，表中数据越来越多，再加上数据没有结构优化，查询使用效率会越来越低。

在Flowable，可以通过集成JPA解决上述问题。JPA把表单数据保存在用户自定义的表中，有利于查询优化。

一、什么是JPA

JPA是Java Persistence API的简称，中文名Java持久层API，是JDK 5.0注解或XML描述对象－关系表的映射关系，并将运行期的实体对象持久化到数据库中。

JPA在大多数系统中已经得到广泛应用，越来越多的开源框架发布了自己的JPA实现，例如Hibernate、Open JPA、Spring Data等。

二、JPA支持

在Springboot中，为Flowable添加JPA支持，增加下列依赖：

    <dependency>
        <groupId>org.flowable</groupId>
        <artifactId>flowable-spring-boot-starter</artifactId>
        <version>${flowable.version}</version>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-data-jpa</artifactId>
        <version>${spring.boot.version}</version>
    </dependency>

这会加入JPA用的Spring配置以及bean。默认使用Hibernate作为JPA提供者。

注意：JPA只是接口规范，没有具体实现，与Flowable使用的ORM框架MyBatis并无冲突。

在classpath的application.properties文件加入下列参数，自动创建数据库表。

	spring.jpa.hibernate.ddl-auto=update

另外，推荐引用lombok包，可以让我们省去实体类写Getter和Setter方法的工作。

    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
        <version>1.18.8</version>
    </dependency>

三、JPA版本的请假流程

3.1 简单的请假流程

我们以一个简单的请假流程为实例说明JPA的具体使用。该请假实例只有一个用户任务，由用户填写表单数据，发起一个请假流程实例，后交由部门经理leader审批。

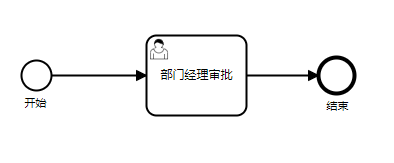

请假流程图示：

在这里插入图片描述

流程定义leave-process.bpmn20.xml

<?xml version="1.0" encoding="UTF-8"?>
<definitions
        xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
        xmlns:flowable="http://flowable.org/bpmn"
        targetNamespace="Examples">

    <process id="leaveProcess" name="The leave Process" >

        <startEvent id="theStart" flowable:formKey="leave">
        </startEvent>
        <sequenceFlow sourceRef
