2022年4月14日【Jiawei_Z】瑞萨的开发环境的使用01

001 — GPIO引脚的设置

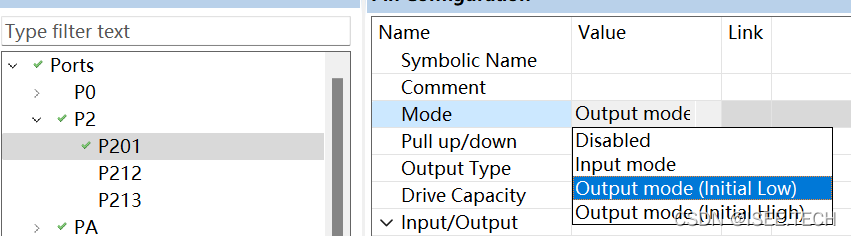

***如何配置成为输出模式、并且调用延时函数
配置方法截图

R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_02_PIN_01, BSP_IO_LEVEL_LOW);
//引脚设置
R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);
//自带的延时函数
R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_02_PIN_01, BSP_IO_LEVEL_HIGH);
R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);

002–JLINK的软件下载程序

由于瑞萨芯片是最近才出的芯片，所以旧版的J-Link软件不一定支持，所欲需要下载较新的软件。

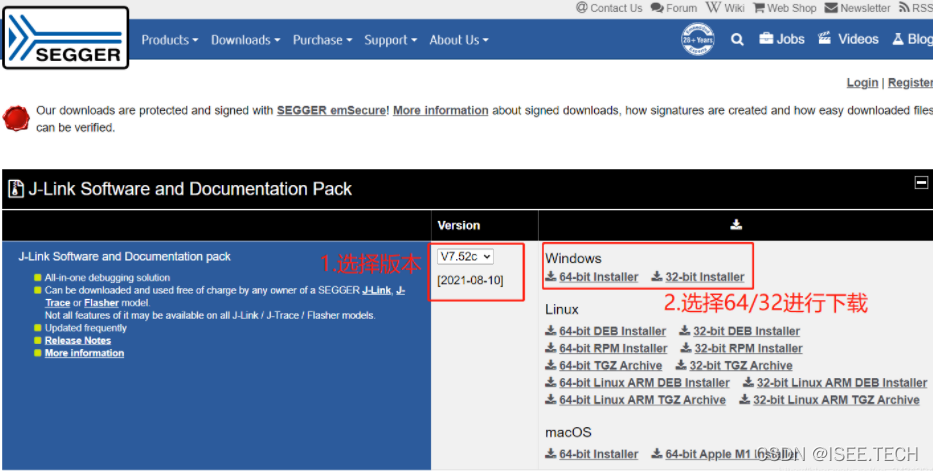

下载地址：https://www.segger.com/downloads/jlink/

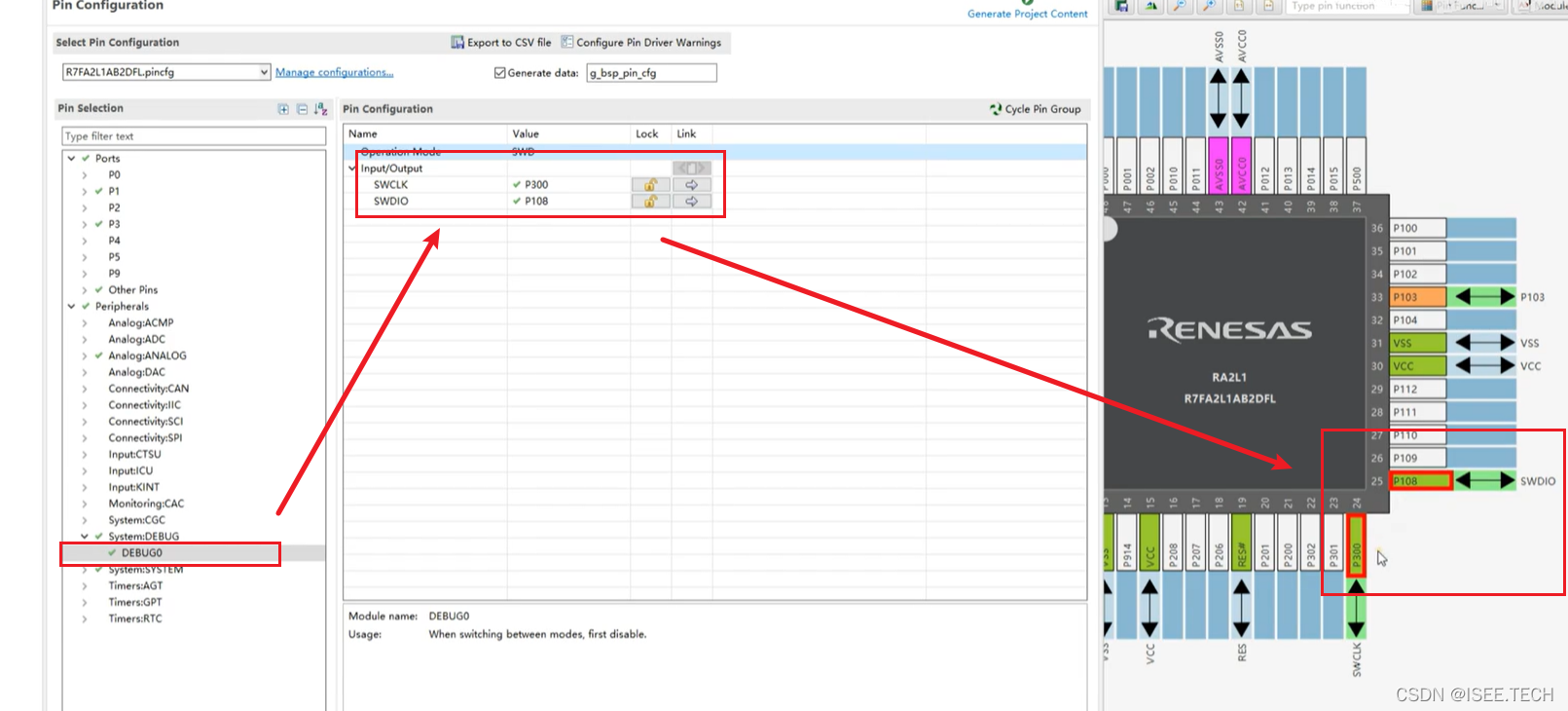

J-Link 开发板
2pin->3.3V VCC
4pin->GND GND
7pin->SWDIO SWDIO
9pin->SWCLK SWCLK

hex文件准备
hex的全称是Intel HEX，此类文件通常用于传输将被存于ROM或者EPROM中的程序和数据。是由一行行符合Intel HEX文件格式的文本所构成的ASCII文本文件。大多数EPROM编程器或模拟器使用Intel HEX文件。HEX文件记录由对应机器语言码和/或常量数据的十六进制编码数字组成。

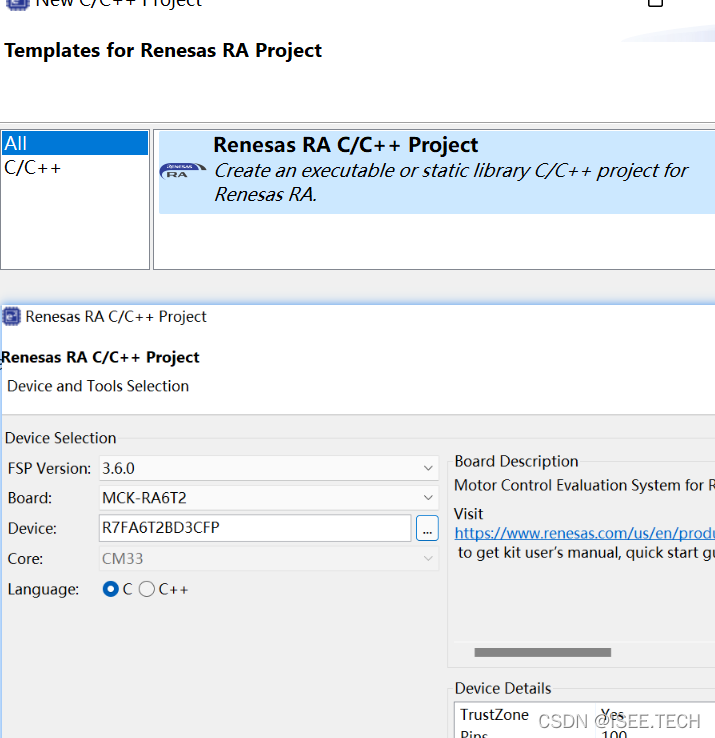

本章使用的例程为瑞萨e2studio(2)----GPIO输出：https://blog.youkuaiyun.com/qq_24312945/article/details/119540177

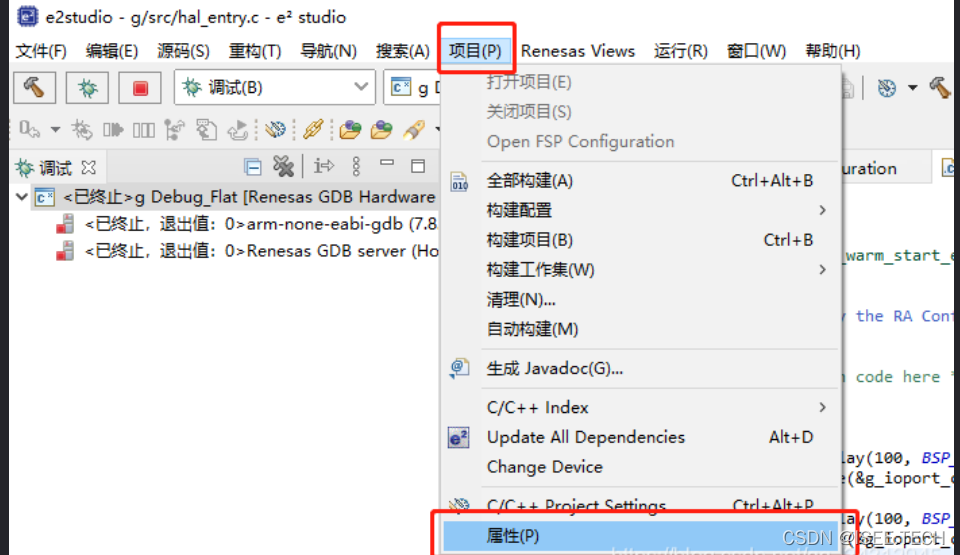

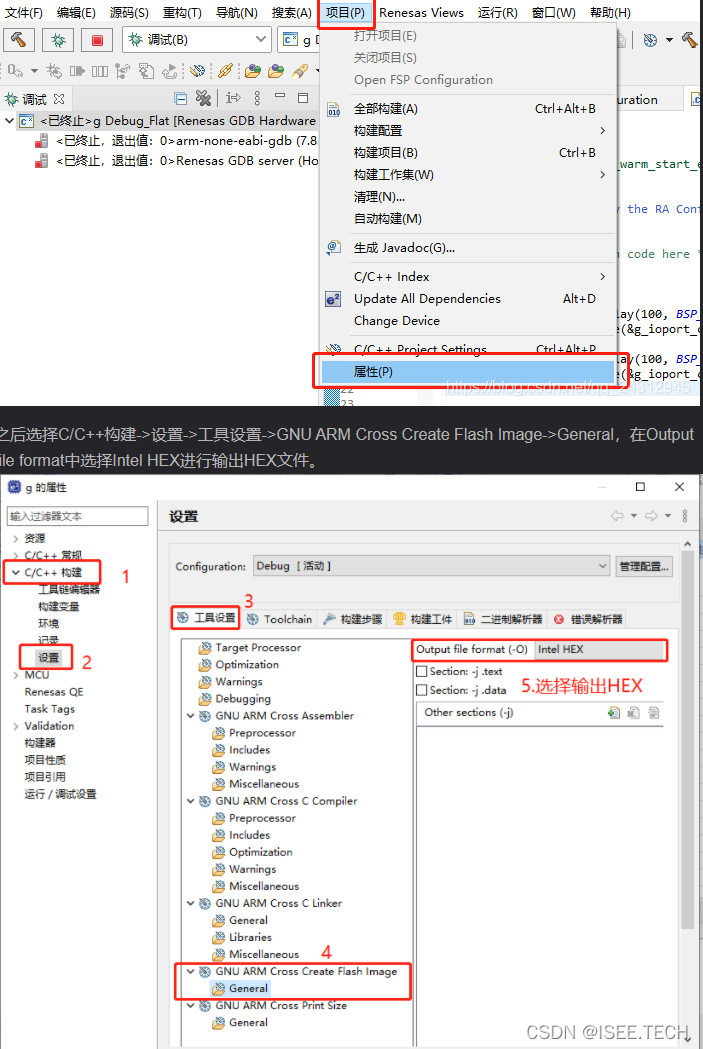

配置e2studio输出hex文件，选择项目->属性，配置如下所示。

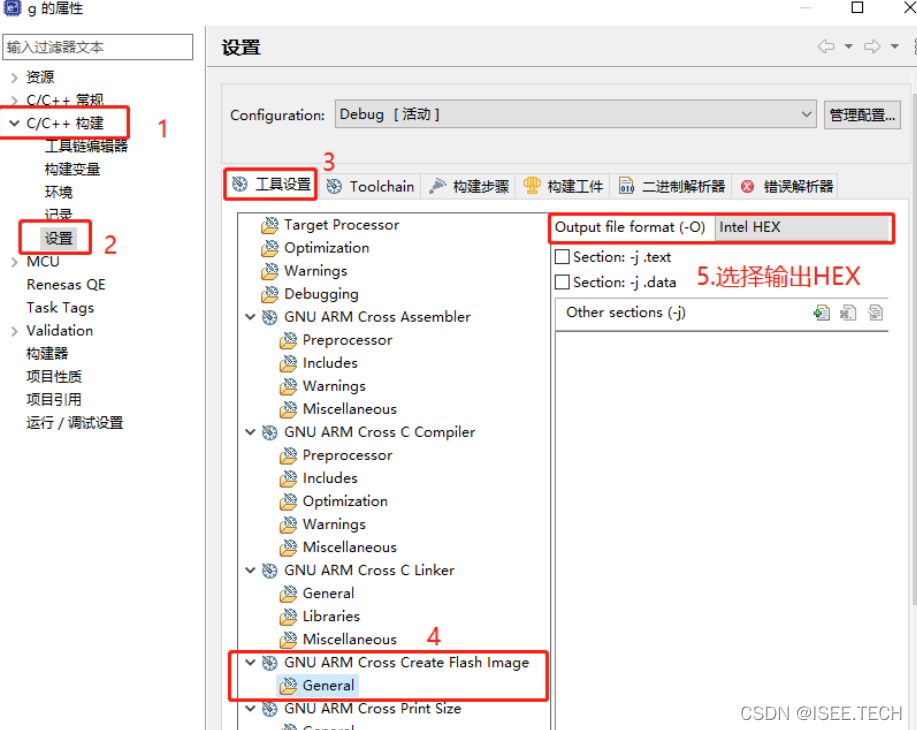

之后选择C/C++构建->设置->工具设置->GNU ARM Cross Create Flash Image->General，在Output file format中选择Intel HEX进行输出HEX文件。

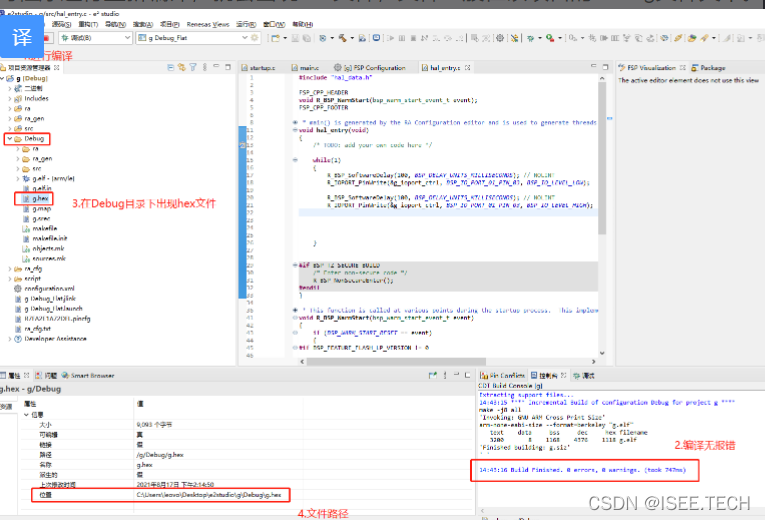

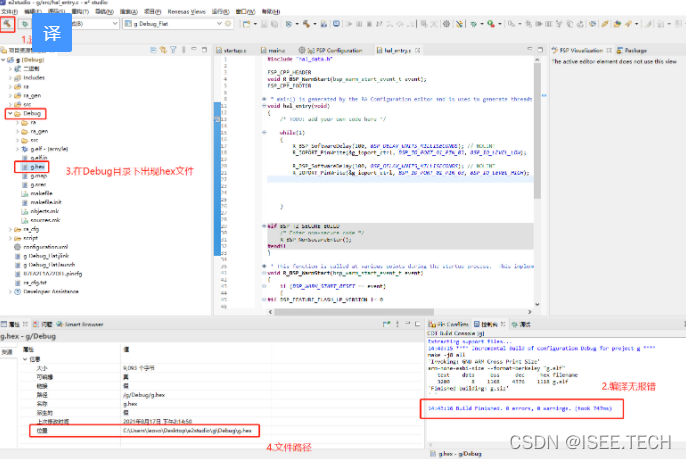

对程序进行重新编译，就会出现hex文件，文件一般在该项目的Debug文件夹中。

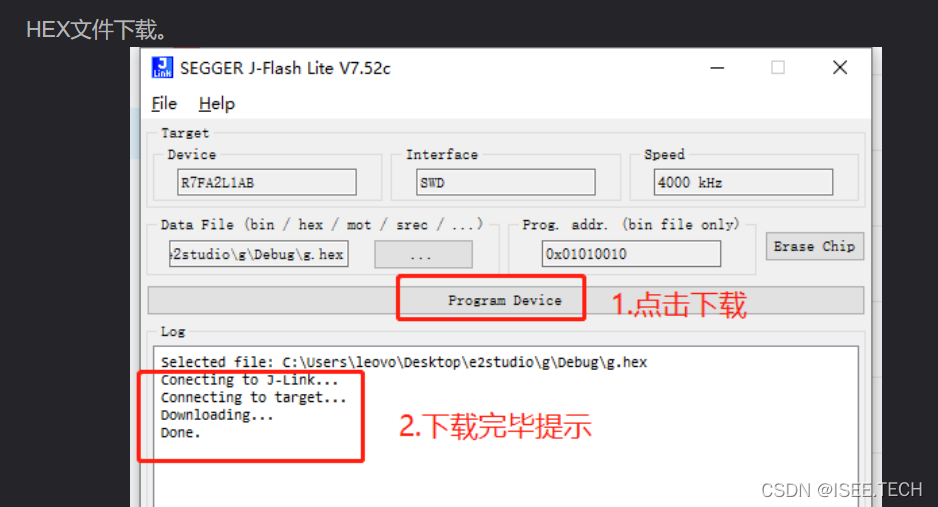

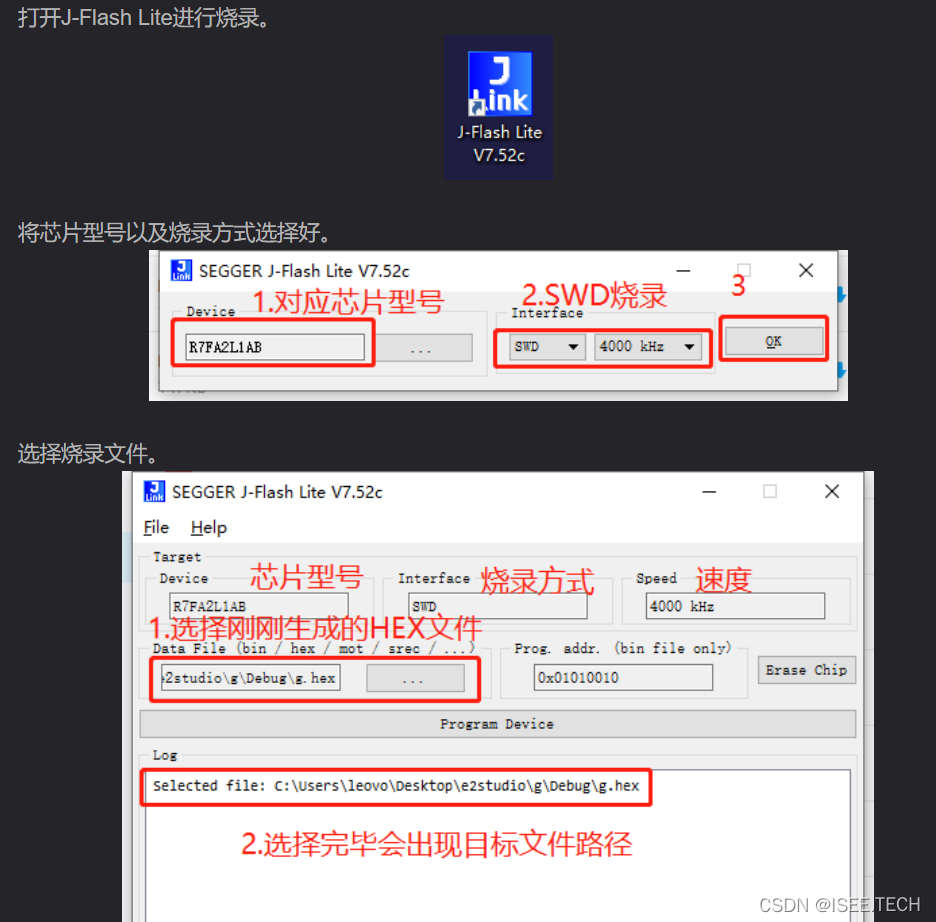

003–使用UART串口烧写程序到瑞萨芯片

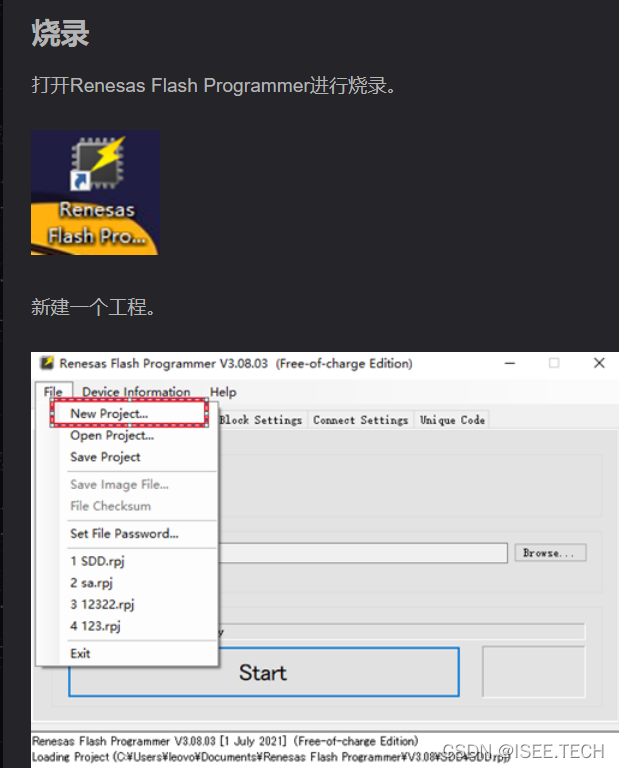

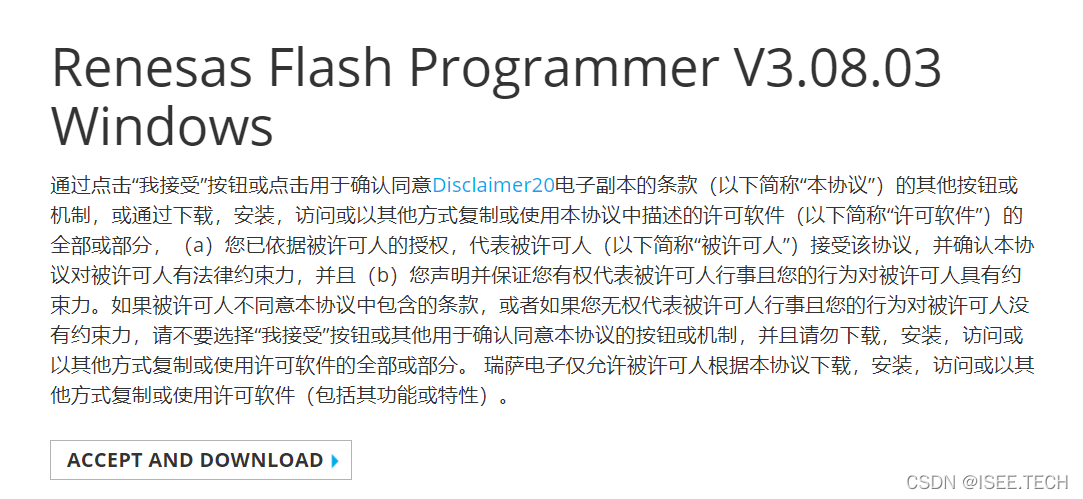

需要下载Renesas Flash软件，所以可以进入瑞萨官网进行下载。(需要登录一下自己的账号)
下载地址：https://www2.renesas.cn/us/zh/document/swe/renesas-flash-programmer-v30803-windows?language=en&r=488871


对程序进行重新编译，就会出现hex文件，文件一般在该项目的Debug文件夹中。

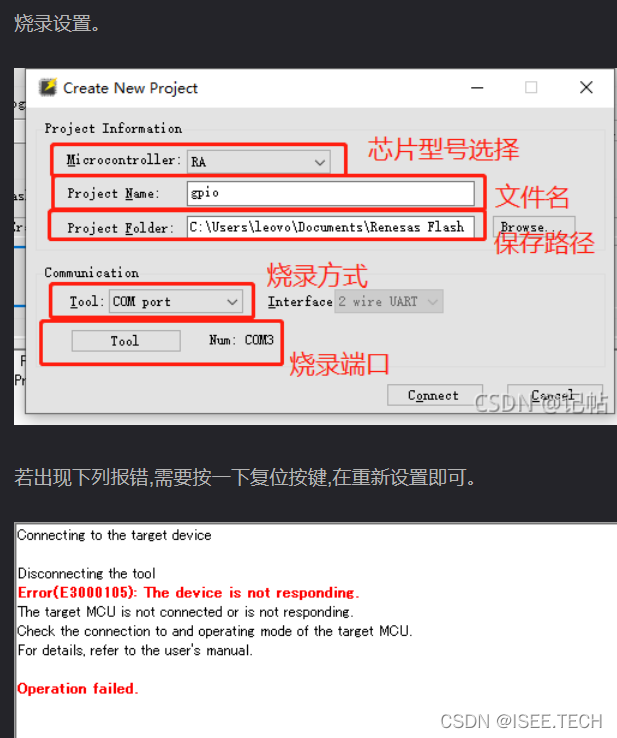

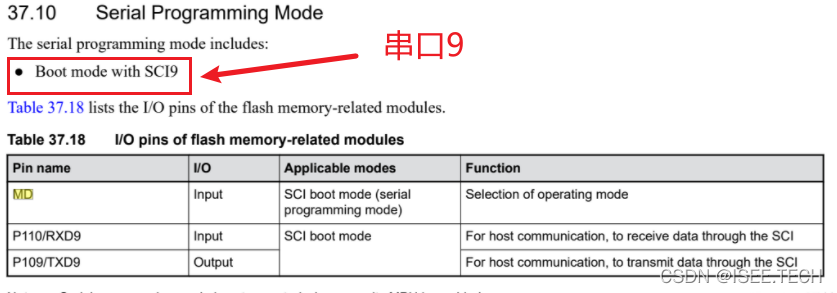

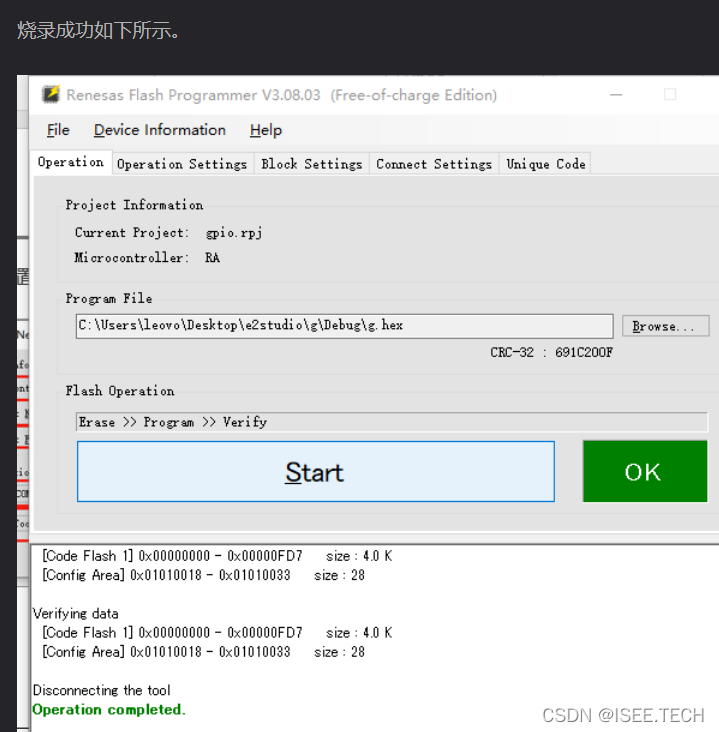

UART串口与瑞萨开发板进行接线

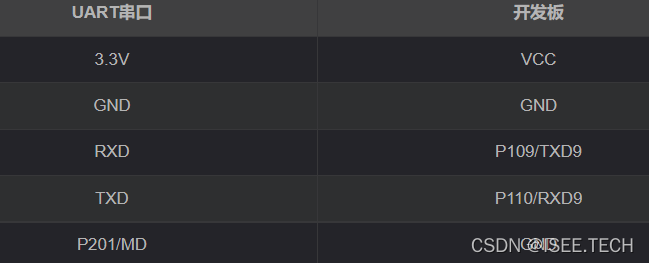

UART串口 开发板
3.3V VCC
GND GND
RXD P109/TXD9
TXD P110/RXD9
P201/MD GND
