结合上面对BMP文件的分析，下面分别对256色和24位色的BMP图像进行十六进制分析，通过在十六进制编辑器中分析文件结构，能够增加分析文件的经验。

如图5-1和图5-2所示，分别为256色BMP图像cat2.bmp和24位色BMP图像cat1.bmp。其中cat2.bmp图像的分辨率为200×153，文件大小为31 680字节。cat1.bmp图像的分辨率为200×150，文件大小为90 056字节。

查看大图

图5-1 cat2.bmp图像

查看大图

图5-2 cat1.bmp图像

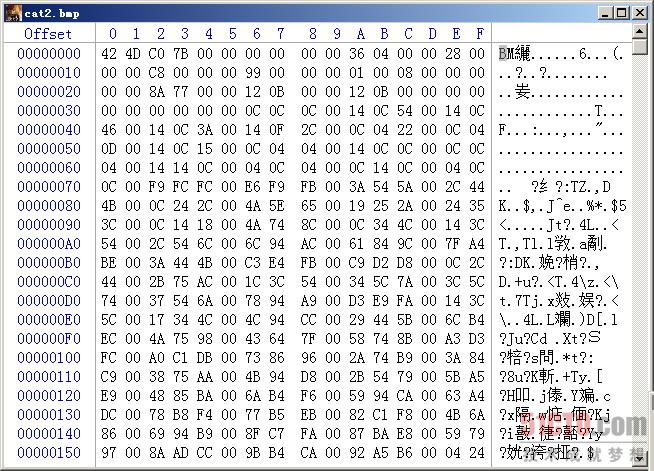

现在来分析cat2.bmp的图像文件，在Winhex中打开cat2.bmp，如图5-3所示。

查看大图

（点击查看大图）图5-3 在Winhex中打开cat2.bmp图像文件

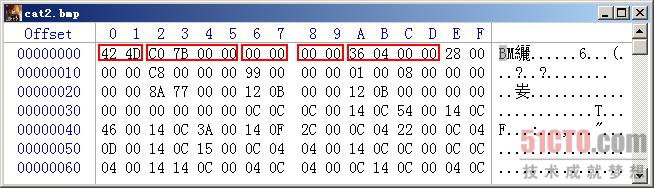

首先分析位图文件头的结构，如图5-4所示。根据BMP文件的位图文件头结构定义分析出cat2.bmp图像的位图文件头中各字段的含义，如表5-6所示。

查看大图

（点击查看大图）图5-4 cat2.bmp图像文件的位图文件头

表5-6 cat2.bmp图像文件中位图文件头各字段的含义

十六进制值	描 述
42 4D：	BM的ASCII值，在Windows中的BMP文件标识符
C0 7B 00 00	7B C0h=31680，是cat2文件的大小
00 00 00 00	保留值，总为0
36 04 00	436h=1078，是图像数据的地址，即文件头+信息头+调色板的长度
