OSPF：开放式最短路径优先协议
1.距离矢量型协议：运行距离矢量路由协议的路由器周期性的泛洪自己的路由表。通过路由的交互，每台路由器都从相邻的路由器学习到路由，并且加载于自己的路由表中；对于网络中的所有路由器而言，路由器并不清楚网络的结构，只能简单的知道要去往某个地方方向在哪里，距离是多远。这既是距离矢量型协议的本质。

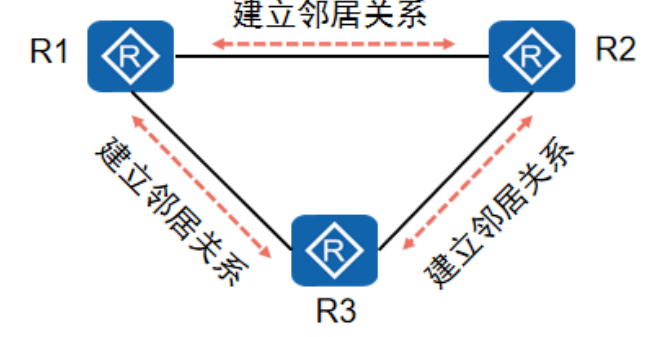

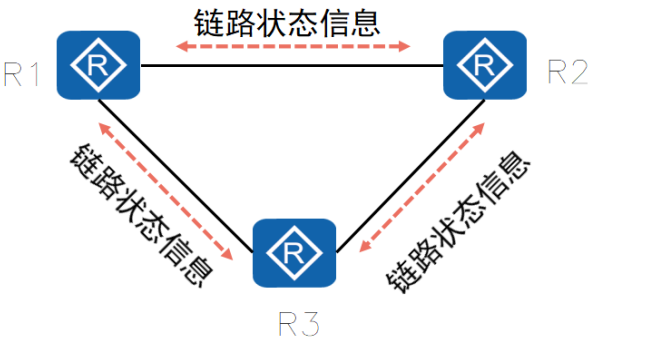

2.链路状态型协议：与距离矢量型协议不同，链路状态路由协议通告的是链路状态而不是路由表。运行链路状态型协议的路由器之间会首先建立一个协议的邻居关系，然后彼此之间开始交互LSA（链路状态通告）。每台路由器都会产生自己的LSA。路由器将自己接收到的LSA信息存储于本地的LSDB（链路状态数据库）中。路由器通过LSDB便掌握了全网的拓扑信息。最后，路由器将计算出的最优路径加载于本地的路由表中。
链路状态型协议流程图总结：
支持等开销负载均衡
基于组播进行更新 224.0.0.5 224.0.0.6
支持触发更新 ； 每30min周期更新一次
Ospf的保活-----10s更新包（hello包）
需要结构化的部署---区域划分 地址规划
相同区域传拓扑，不同区域传路由。
区域划分的规则：
1.星型结构 骨干区域为0区，大于0为非骨干区域，所有非骨干区域必须接入到骨干区域上
2.ABR----域间路由器 两个或多个区域相邻时，必须存在ABR设备。 ABR设备（同时工作在两个或多个区域）
Router-ID（用于在一个OSPF域中唯一的标识一台路由器）
RID（Router-ID）的设定可以已通过手工配置的方式，或者使用系统自动生成的方式。 （配置RID时，建议使用手工配置）
定义RID值，建议使用IP地址；要是不手工配置，将会自动配置环回的最大数值，若没有环回，则选择物理接口的最大数值。
COST值=参考带宽/接口带宽 默认参考带宽为100M 整段路径cost值之和越小越佳；若接口带宽大于参考带宽，则度量值默认为1，可能会导致选路不佳，故在接口带宽大于参考带宽的网络中，可以人为的修改带宽。
一：OSPF的数据包类型
1.hello包 用于邻居间的发现 关系建立 和 周期保活
2.DD/DBD包 数据可描述包 用于携带本地数据库目录
3.LSR包 链路状态请求包 在查看完对端的DD包后，基于本地的LSDB（链路状态数据库）进行查询，随后通过LSR包去索要自己没有的LSA信息。
4.LSU包 链路状态更新包 用于携带各种LSA信息的包
5.LSACK包 链路状态确认包 用于确认接收到对端的信息
二：OSPF的状态机
Down状态，表示未被激活的状态，一旦本地发出hello包则进入下一个状态机。
Init状态，表示初始化的状态 一旦本地发出hello包，则进入init状态；一但本地接收到hello包，则进入init状态
TOW-WAY状态，双向通讯 表示建立了邻居关系
条件匹配：在点到点网络类型中直接进入下一个状态机，在MA网络中，将进行DR/BDR的选举；所有非DR/BDR的设备间不能进入下一个状态机。

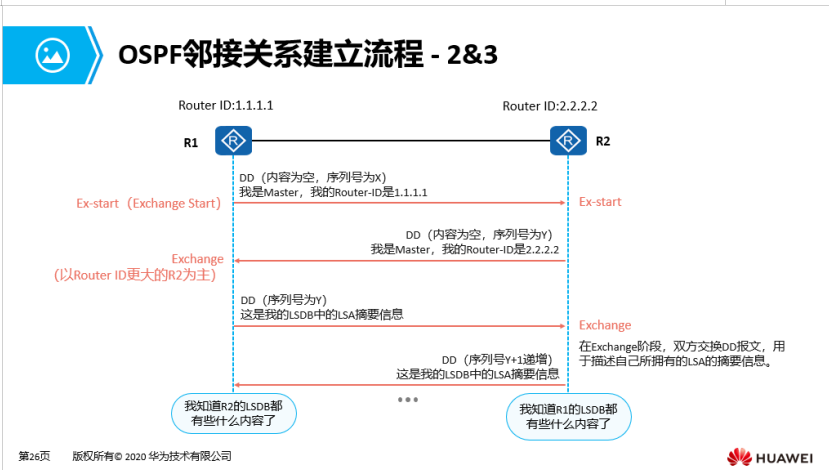

Ex-satart：预启动 使用不携带数据目录的DD包进行主从选举，RID数值大者为主，优先进入下一个状态机。
Exchange 状态：准交换 携带具体的数据库目录信息的DD包进行发送，需要ack确认。

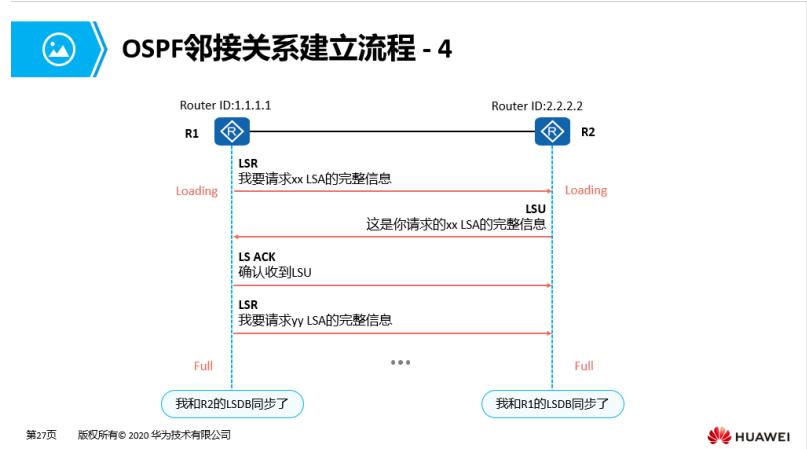

Loading状态：加载 在查看完对端的DD包后，根据本地的LSDB得出自己需要哪些LSA的完整信息，随后通过LSR包去要，LSU包去给，LSACK包去确认。
FULL 状态： 转发 邻接关系的建立
三：OSPF的工作过程

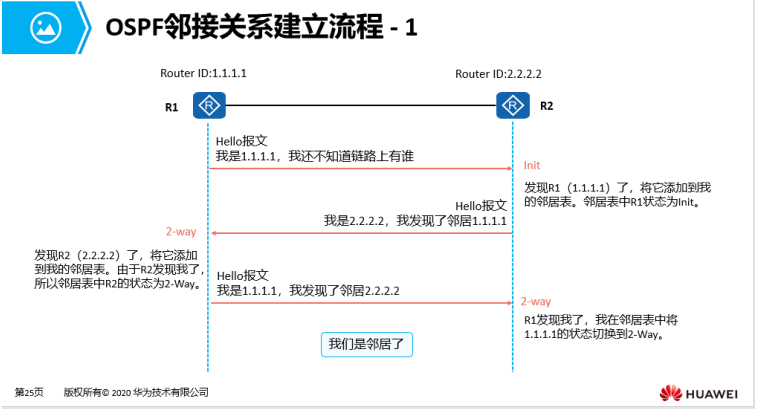

启动配置完成后，本地组播224.0.0.5 发出hello包；
Hello中将携带自己的RID，以及本地已知所有邻居的RID；
若接收到对端的hello包中存在自己的RID，则视为双方认识，邻居关系建立，生成邻居表。
邻居关系建立后，将进行条件匹配，匹配失败则永久停留于邻居关系，仅hello包保活即可。
若条件匹配成功，则表明可以建立邻接关系。
先使用不携带数据库目录的DD包进行主从选举，RID大者为主，优先进入下一个状态机，优先共享自己的数据库目录（为从者也会进入下一个状态机，也会共享自己的数据库目录，但是先后顺序在主的后面进入）；
在接收到对端携带具体数据库目录的DD包后，基于本地的LSDB（链路状态数据库）查询自己缺少哪些LSA信息；
之后使用LSR包去索要未知LSA信息；通过LSU包去更新LSA信息，LSACK去确认收到对端的LSA信息-----------同步LSDB------生成数据库表。

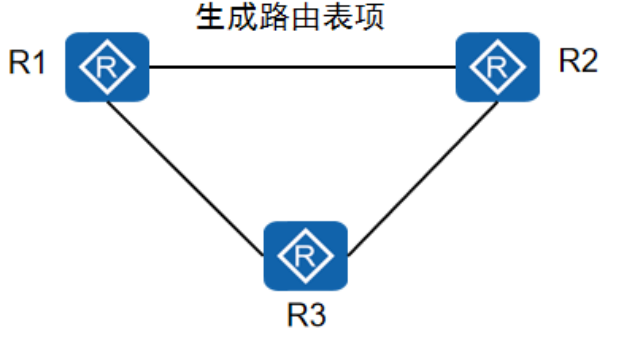

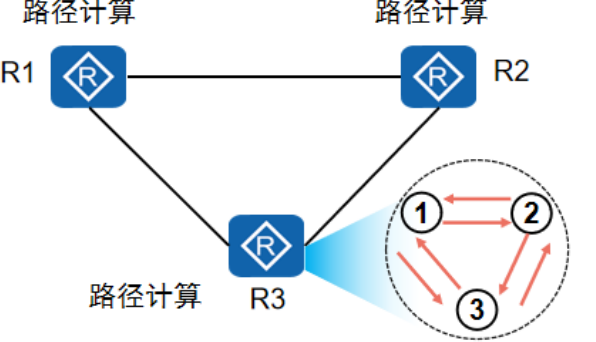

之后启动本地SPF算法，基于本地的LSDB生成有向图，在计算出最短路径树，在基于树形结构算出本地到达目的网段的最短路径，加载与本地的路由表中；
收敛完成后，hello包保活即可。
每30min进行一次周期更新-----进行LSDB的对比，若一致，则继续保活即可，若不一致，将重新收敛。
结构突变：
- 新增一个网段：直接增加网段设备，直接使用更新包告知邻接关系，需要ack确认。
- 断开一个网段：断开增加网段设备，直接使用更新包告知邻接关系，需要ack确认。
- 无法沟通：hello time 10s ，dead time 40s ，时间到了就直接删除邻居信息。
四：OSPF的基础配置
[R1]ospf 1 创建ospf进程
进行宣告：1.激活 2.传递路由或拓扑 3.区域划分
[R1]ospf 1 router-id 1.1.1.1 创建ospf进程1 同时定义RID为1.1.1.1
[R1-ospf-1]area 0 进入0区
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
反掩码：掩码反过来
[R1]display ospf peer 查看详细邻居关系
[R2]display ospf peer brief 查看邻居关系表
[R2]display ospf lsdb 查看数据库目录
[R2]display ospf lsdb router 2.2.2.2 查看数据库中的详细信息
[R2]display ospf routing 查询由OSPF生成的路由
五：OSPF的扩展配置
1.从邻居关系建立成为邻接关系的条件
由TOW-WAY到EXstart 匹配条件:在点到点的网络类型中将直接进入下一个状态机；在MA网络中，将进行DR/BDR的选举，所有非DR/BDR设备间不能进入下一个状态机。
2.点到点的网络类型：在一个网段内仅支持存在两个节点
3.MA：多路访问------在一个网段内，存在的节点不限制
①BMA②NBMA
OSPF在点到点的网络类型中，所有邻居关系将直接成为邻接关系；
在MA网络类型中，若所有的设备间均为邻接关系，将可能导致大量的重复更新；故进行DR/BDR的选举；所有非DR/BDR设备间将维持邻居关系。
DR/BDR的选举规则：
①先比较参选接口的优先级，默认为1，范围0-255，大为优
②若参选接口优先级相同，则比较参选设备的RID，大为优
[R1]interface g 0/0/0 进入参选接口
[R1-GigabitEthernet0/0/0]ospf dr-priority 2 更改该接口在ospf中精选DR设备的优先级为2
切结：DR/BDR设备的选举是非抢占性质；故需要网段内部重新进行选举，需要重启该网段内的所有参选设备的OSPF进程；若参选接口的优先级为0，则默认放弃参选；一个网段中至少应该存在一台DR设备。
<R1>reset ospf process 重启OSPF进程
手工认证：
在邻居间相邻的接口上定义安全密钥
[R2]interface g 0/0/1 进入相邻接口
[R2-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123456 在该接口上基于OSPF协议进行模式为md5的手工认证 密钥ID为1 密码为123456
手工汇总-----区域汇总；在ABR设备上将A区域的路由共享到B区域时，方可进行手工汇总的配置。 在域间路由器上进行配置
[R2-ospf-1]area 0 要汇总那个区域的网段，就进入哪一个区域
[R2-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.252.0
在0区中，使用ABR 的汇总功能 汇总网段为 192.168.0.0/22
被动接口-------沉默接口 仅接受不发送路由信息的接口，只能用于连接用户的接口，不得用于路由器之间的接口。
[R1-ospf-1]silent-interface g 0/0/1 在OSPF进程1中 设置g0/0/1为被动接口

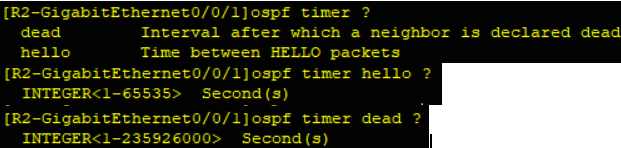

加快收敛-----修改计时器
Hello time 10s dead time 40s
修改一台路由器的某个接口的hello time 时，该接口的dead time将自动关闭，邻居间直连接口的hello time 和 dead time 时间若不一致，将不能建立邻居关系 ；修改计时器不易修改的过小（不建议修改计时器）
缺省路由：在连接外网的边界路由器上，配置一条缺省路由后，该设备将向内部所有设备发送缺省路由的更新，下一跳方向指向该边界路由器方向。
[R3-ospf-1]default-route-advertise always 下发缺省路由
