2025.1.17关于vlan的作业

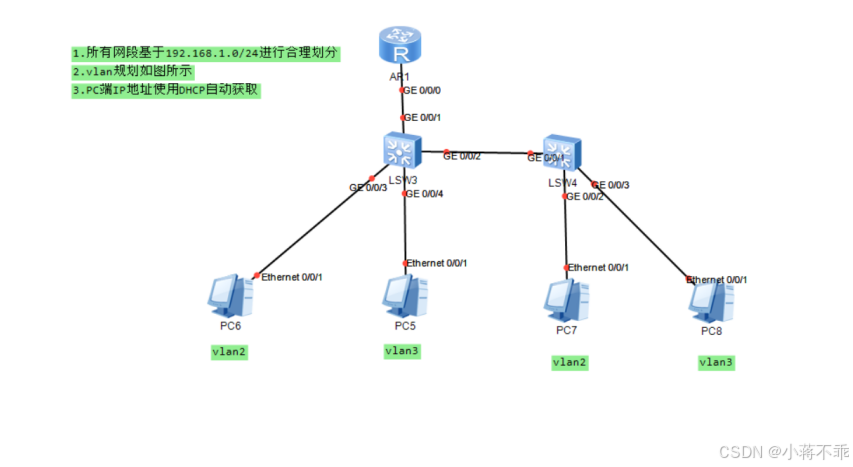

1.由于pc端IP地址使用DHCP自动获取，所有只需要将192.168.1.0/24划分成两个网段（192.168.1.0/25与192.168.1.128/25）给AR1的子接口也将是虚拟接口即可。

2.创建vlan

[SW1]vlan 2  创建vlan2

3.交换机和PC端之间的链路称之为access链路，access链路中只能通过untagged帧，并且这些帧只能属于一个vlan；交换机和交换机（路由器）之间的链路称之为trunk链路，trunk链路中只能通过tagged帧，且这些帧可以属于多个vlan。以下是涉及的命令；

[SW1-Ethernet0/0/1]port link-type access   将该接口下链路定义为access链路

[SW1-Ethernet0/0/1]port default vlan 2  定义该接口下链路属于vlan2

[SW1-GigabitEthernet0/0/1]port link-type trunk  定义该接口下链路类型为trunk链路

[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 to 3 定义该接

4.在AR1上进行以下操作

[R1-GigabitEthernet0/0/0.1]dot1q termination vid 2  定义该接口执行802.1q标准，且，存在于vlan 2（这是192.168.1.0/25网段）

[R1-GigabitEthernet0/0/0.2]dot1q termination vid 3 定义该接口执行802.1q标准，且，存在于vlan 3（这是192.168.1.128/25网段）

虚拟子接口默认关闭arp功能的，所以想要使用，必须手动打开

[R1-GigabitEthernet0/0/0.1]arp broadcast enable  开启该子接口ARP协议的广播功能

[R1-GigabitEthernet0/0/0.2]arp broadcast enable  开启该子接口ARP协议的广播功能

5.配置完以上步骤便可进行DHCP配置主要命令如下；

[R1]dhcp enable   开启DHCP服务

[R1]ip pool AA 创建IP地址池  命名为AA

[R1-ip-pool-AA]network 192.168.1.0 mask 24 在该地址池中 放入 192.168.1.0/24 网段

[R1-ip-pool-AA]gateway-list 192.168.1.1  定义该地址池中的网关为 192.168.1.1

[R1-ip-pool-AA]dns-list 8.8.8.8 114.114.114.114 将dns服务器地址写入该地址池

[R1-GigabitEthernet0/0/0]dhcp select global 在该接口处调用DHCP全局服务

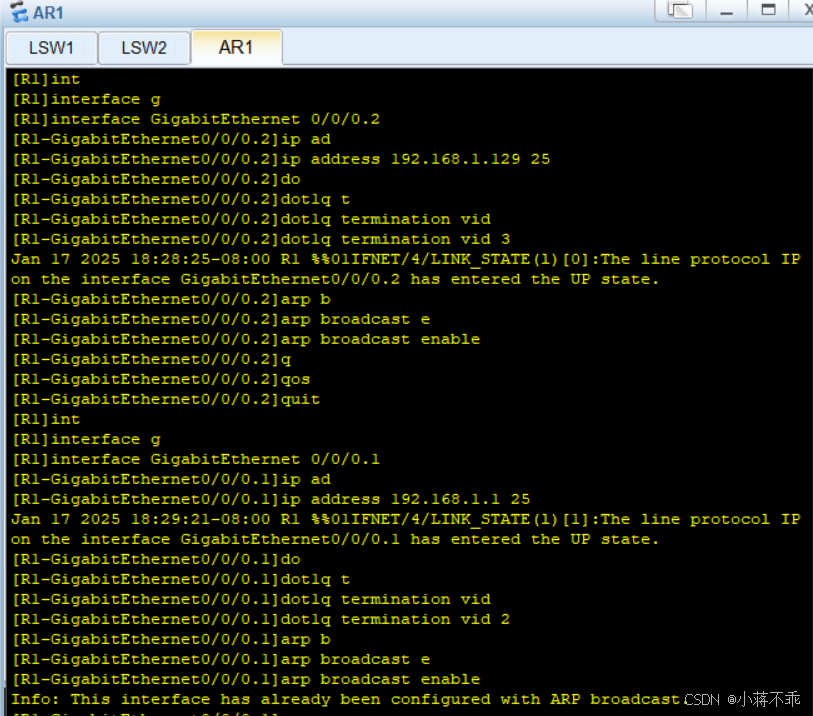

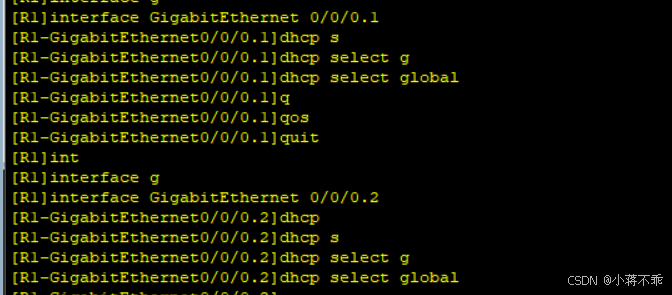

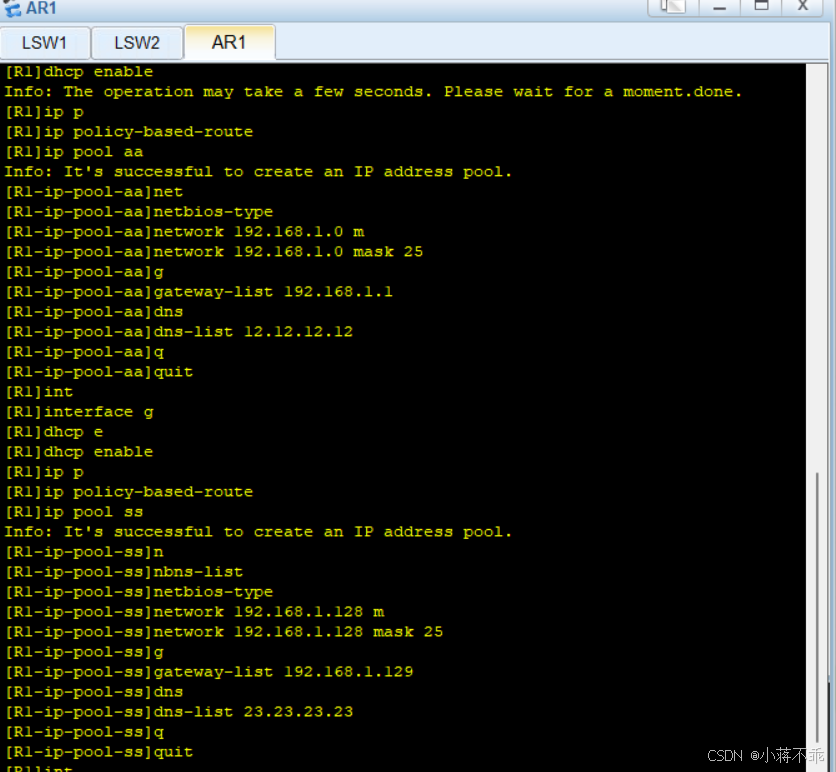

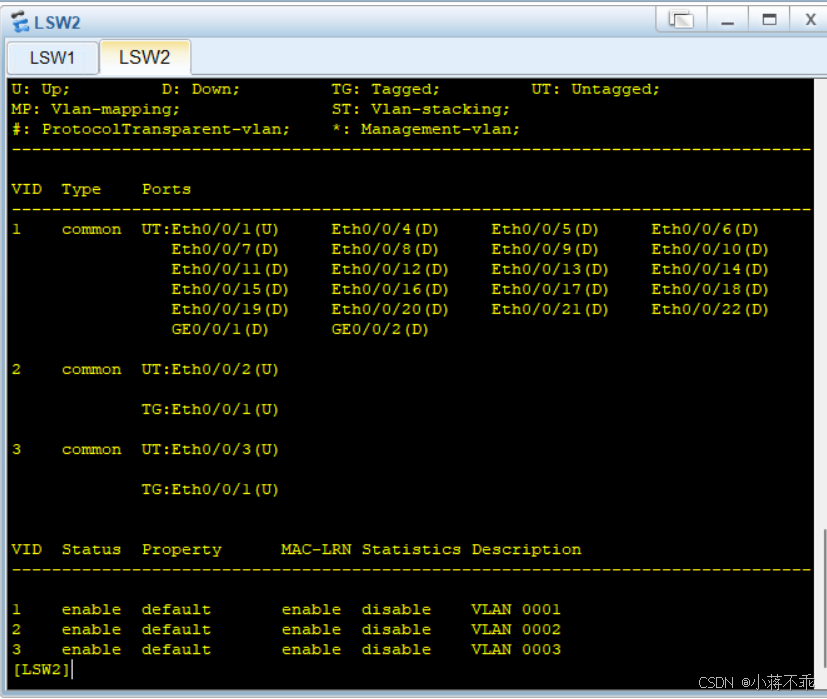

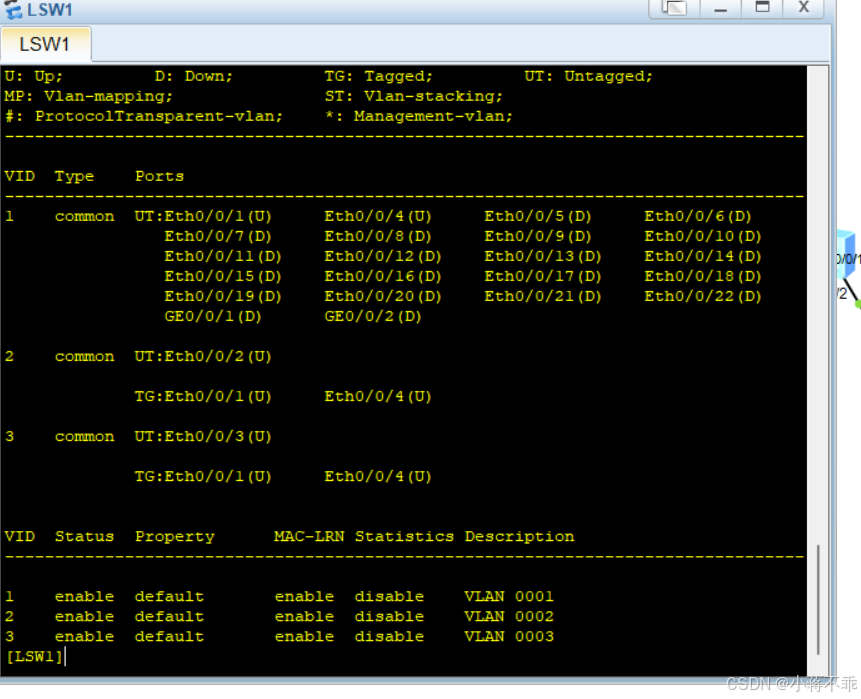

6具体配置如下图

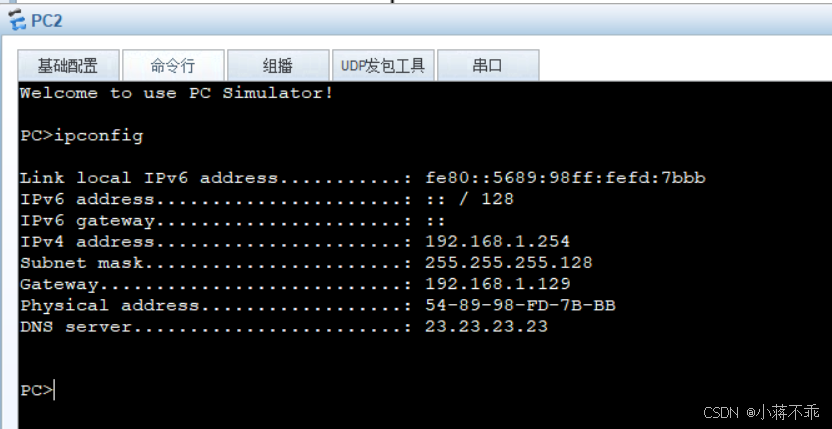

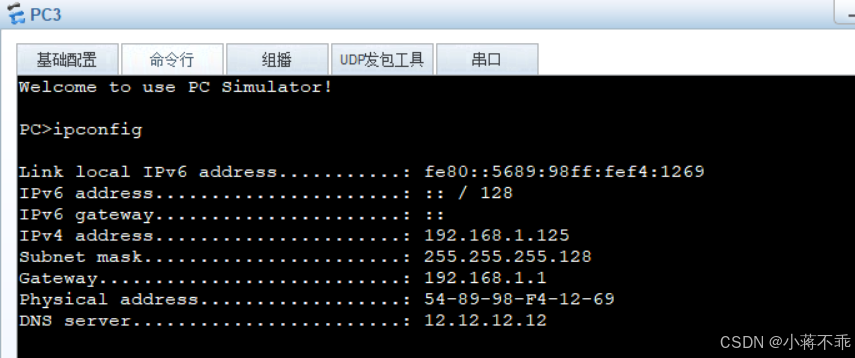

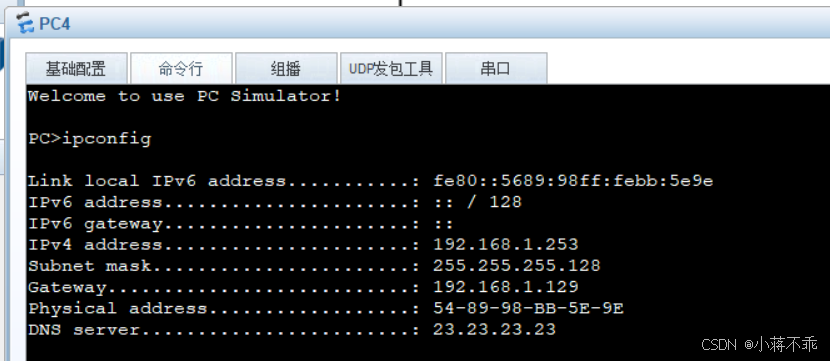

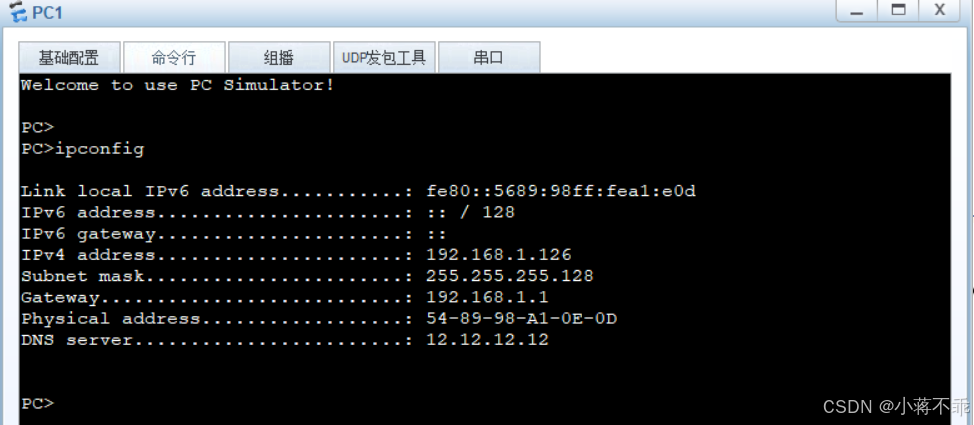

7.检验
