UML——用例图

用例图

用例图：用来描述用户的需求，从用户的角度来描述系统的功能，并指出各种功能的执行者，强调谁在使用系统，系统为执行者完成了哪些功能。

用例图基本元素：
（1）用例：功能的描述
（2）角色：人员的角色，用来指明，某个用例和哪个角色相关（不局限于人，可以是事，物）
（3）关系：指明执行者和用例之间的关系，细分为：依赖，泛化，关联

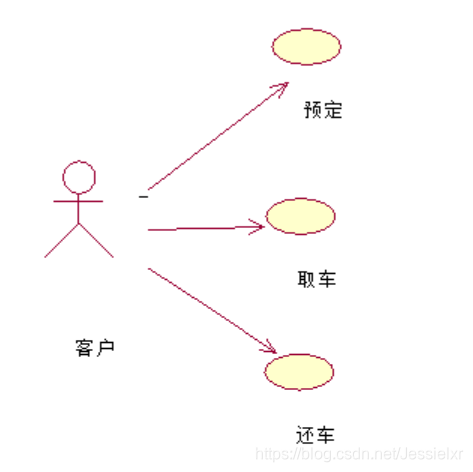

①关联关系：用一条直线表示，关联关系是UML中的最一般最基础的关系，普遍存在。见下图：

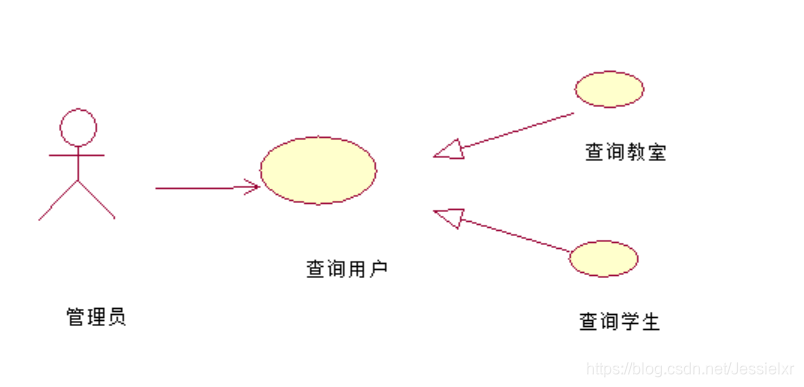

②泛化关系：一个用例可以被特别列举为一个或多个子例。在用例 泛化中，子用例表示父用例的特殊形式。子用例从父用例处继承行为和属性，还可以添加行为或覆盖、改变已继承的行为。见下图：

③包含关系：包含指的是其中一个用例的行为包含了另一个用例的行为，基础用例可以看到包含用例，并依赖于包含用例的执行结果。但二这不能访问对方的属性。
包含关系使一个用例的功能可以在另一个用例中使用。
符号表示：包含关系表示为虚线箭头加<include>,箭头指向被包含的用例。
（1）如果两个以上用例有重复的功能，则可以将重复的功能分解到另一个用例中。其他用例可以和这个用例建立包含关系。
（2）一个用例的功能太多时，可以用包含关系创建多个子用例。

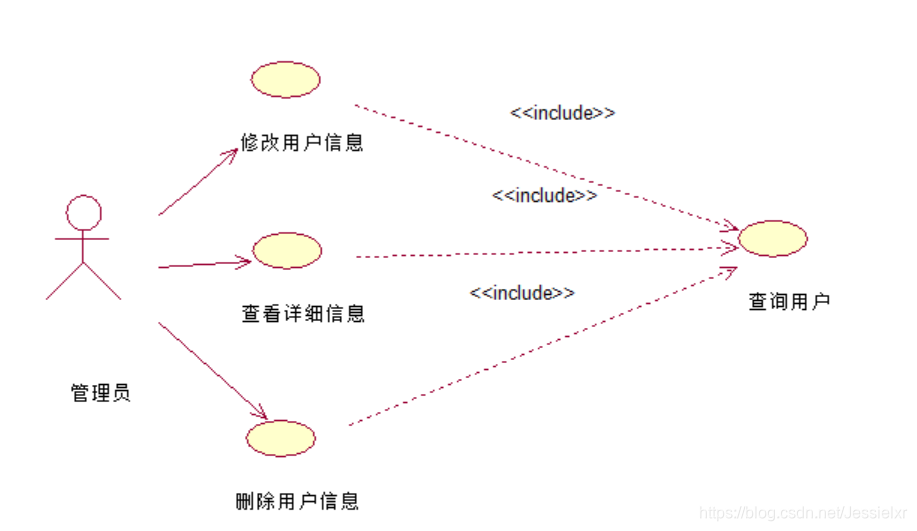

见下图：

·③扩展关系：一个用例也可以被定义为基础用例的增量扩展，这称作扩展关系。扩展关系是把新行为插入到已有用例的方法。
表示方法：扩展关系表示为虚线箭头加<extend>，箭头指向被扩展的用例

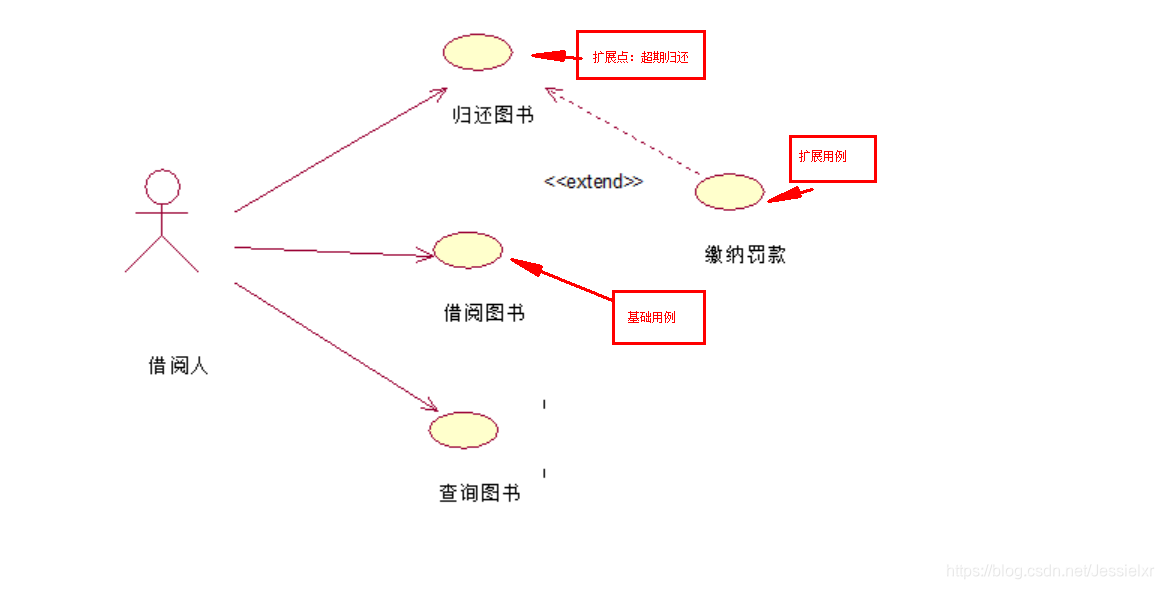

见下图：
