基于Infineon IM564-X6D BLDC变频控制应用方案

品佳集团推出了基于InfineonCIPOS™Mini600VIM564-X6D的IPM模块，该模块整合了逆变器和PFC系统，采用英飞凌的iMotionMCE技术。其特点包括高开关频率（150kHz），支持高功率密度设计，适用于2000W电机，最大功率可达2800W，且配备MCE2.0引擎的FOC算法，适用于风扇、泵和压缩机等变频电机控制系统。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

品佳集团基于Infineon CIPOS™ Mini 600V IM564-X6D模块，推出可支持客户设计应用的第一个CIPOS™ Mini PFC 集成的 IPM模块。Infineon CIPOS™ Mini 600V IM564-X6D模块包含了功能强大的逆变器 + PFC 系统，采用英飞凌的最新iMotion MCE引擎技术。IM564-X6D 是CIPOS™ Mini 产品系列之一，这个DIP 3x36D 封装模块中集成了三相逆变器级和 PFC。

它集成了一个 CoolMOS™ 功率 MOSFET 和一个用于 PFC 级的快速开关二极管，可将 PFC 开关频率提高到 150kHz，从而显著减小电感器尺寸，以实现高功率密度和小系统尺寸，并且能够与有源 PFC 结合使用，快速制作各种变频电机控制系统的原型，例如风扇、泵和压缩机。

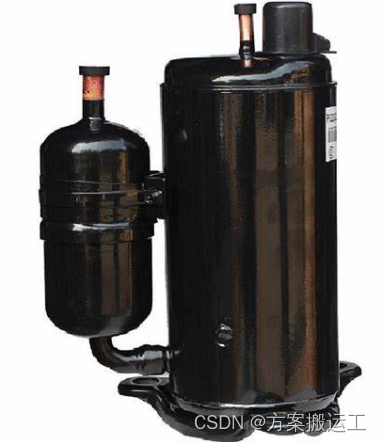

►场景应用图

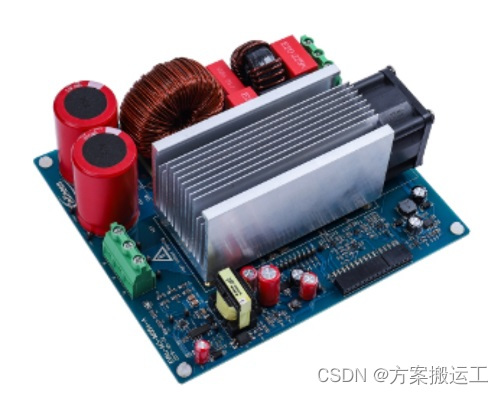

►展示板照片

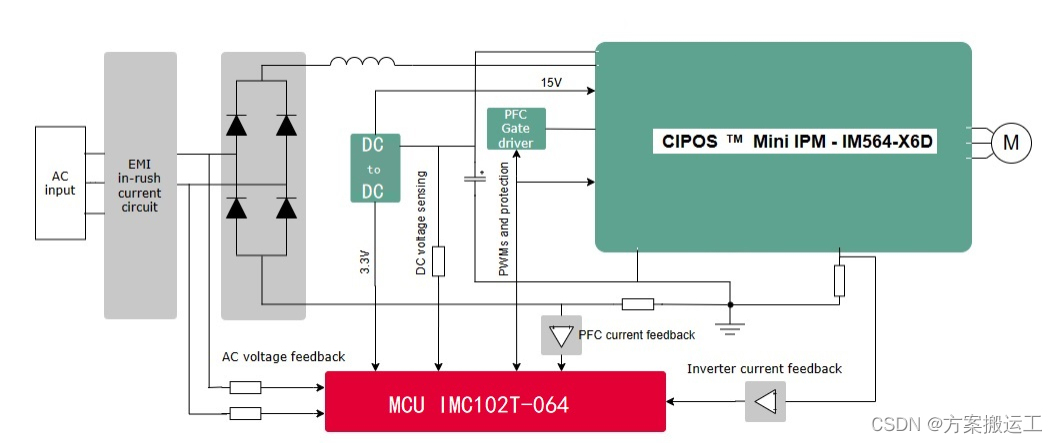

►方案方块图

►核心技术优势

1、驱动三相电机(BLDC Motor) 2、功率因数校正（CCM 升压 PFC 拓扑） 3、600 V 阻断电压 20A 安装芯片电流 4、最大功率因数校正开关频率150kHz 5、2800 W 输出功率，带被动冷却 6、iMotion MCE2.0引擎FOC算法 7、标准 MADK M3 接口连接器

►方案规格

1、输入电源：220-240V AC 电源电压的系统
2、电机功率：2000W
3、最大功率：2800W
4、PFC支持频率：150KHz
5、MCE2.0 引擎

► 技术文档
请移步大大通下载
