STM32F407ZET6基于Rt-Thread Studio采用SPI挂载SD卡

本文链接：https://blog.youkuaiyun.com/Jerry_Han0/article/details/138915866

本文档介绍了如何使用RT-Thread Studio在STM32F407ZET6开发板上通过SPI接口挂载SD卡。详细步骤包括配置RT-Thread Settings、修改board.h和board.c文件，以及在stm32xxxx_hal_config.h中打开宏定义。关键在于理解SPI的CS引脚配置，这一部分在官方文档中可能未明确说明。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

STM32F407ZET6基于Rt-Thread Studio采用SPI挂载SD卡

RT-Thread Studio使用相关不再赘述，可参考开发文档

RT-Thread Studio使用相关不再赘述，可参考开发文档

https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/README

开发环境

1.RT-Thread Studio编程软件
2.STM32F407ZET6开发板
3.基于芯片创建的项目，操作系统5.0.2版本
4.SPI采用的SPI1 片选引脚为PA4，SPI1对应PA5、PA6、PA7

具体步骤

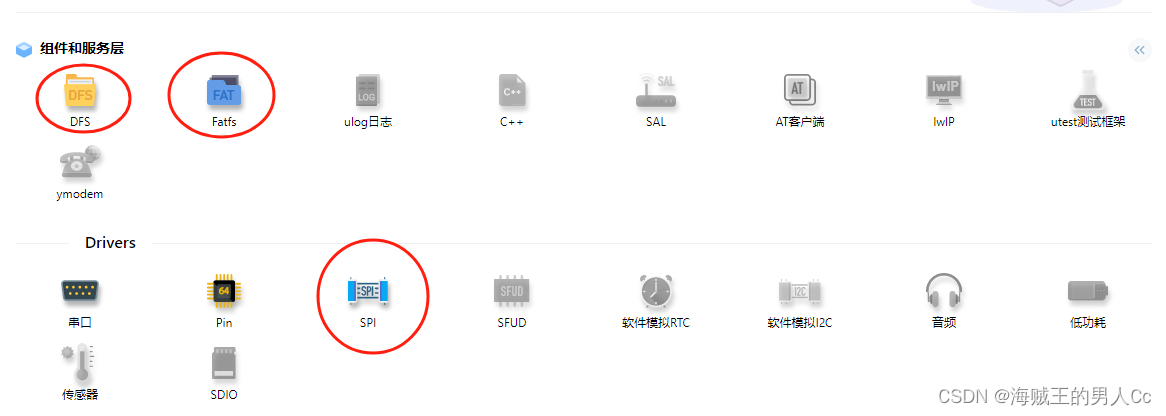

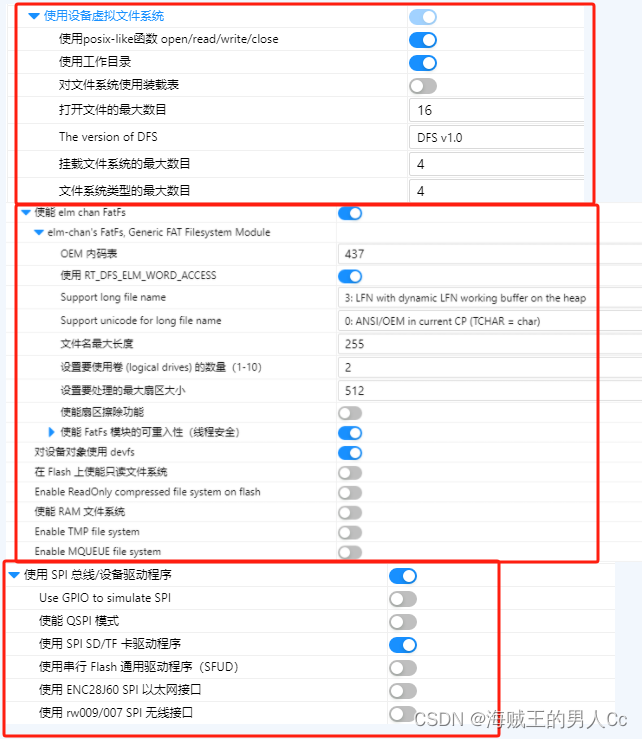

1.在RT-Thread Settings选择配置，直接上图

在这里插入图片描述

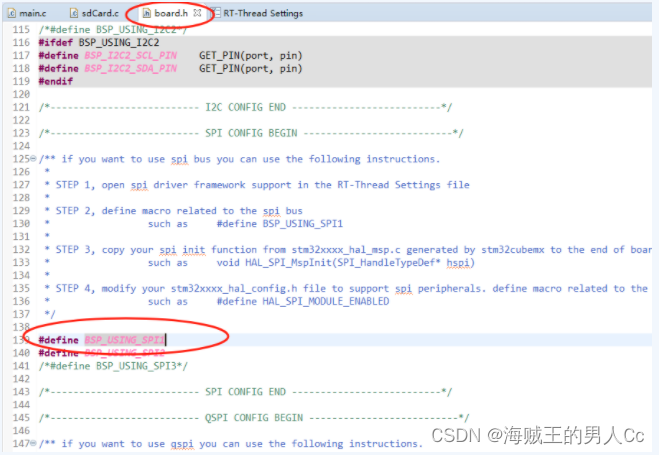

2.board.h文件中打开宏定义

在这里插入图片描述

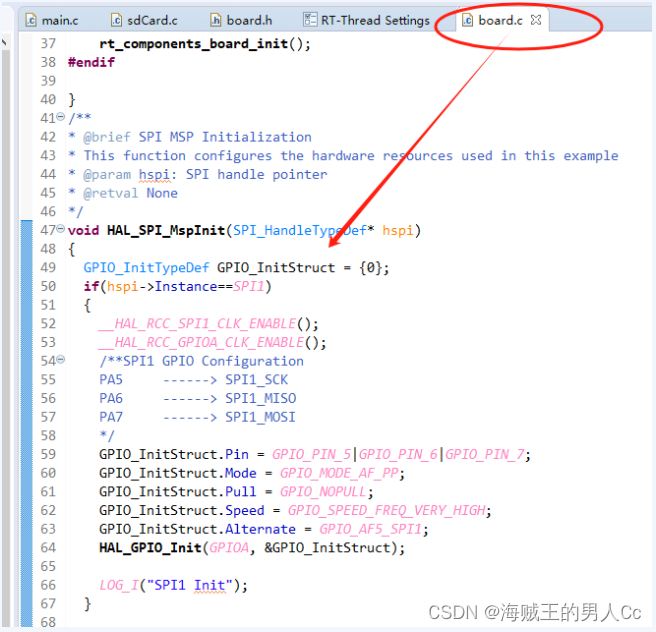

3.board.c文件中添加SPI代码（我这里SPI1才是挂载SD卡的）

在这里插入图片描述

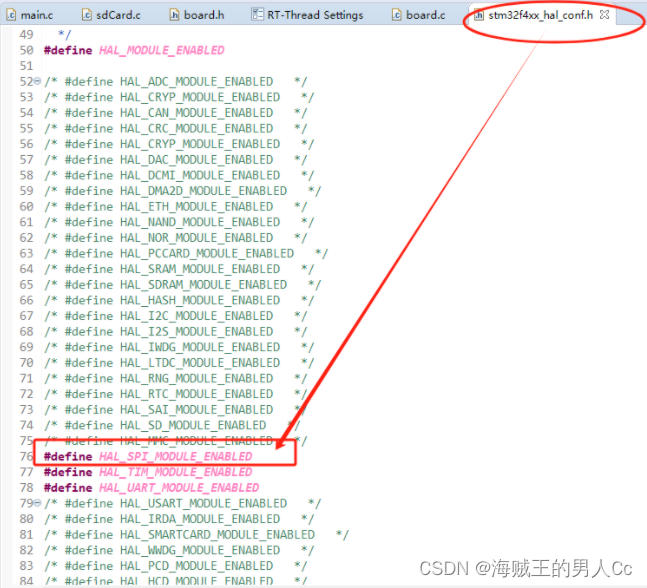

4.stm32xxxx_hal_config.h中打开宏定义

在这里插入图片描述

5.以上四个步骤是标准的SPI使用步骤，下面才是最关键的，直接上代码！！！

一定要注意看CS引脚是怎么关联到SPI上的，就这个问题，我就弄了两天。。。这里的开发文档上有点没有写清楚

/* Includes ------------------------------------------------------------------*/
#include <sdCard.h>
#include "drv_spi.h"//stm32_hw_spi_cs类型
#include <spi_msd.h>//msd_init()函数
#include <dfs_fs.h>//dfs_mount()函数

/* Private define ------------------------------------------------------------*/
#define DBG_TAG "sdCard"	/* 定义打印出日志的文件名 */
#define DBG_LVL DBG_LOG	/* 定义打印出日志的等级(DBG_ERROR > DBG_WARNING > DBG_INFO > DBG_LOG)  */
#include <rtdbg.h>	/*Debug宏定义*/

#
