第二节：TCP/UDP/端口/三次握手/四次挥手/TCP滑动窗口机制

1、TCP（传输控制协议）

可靠传输、面向连接、流控的传输协议。
优点：（可靠，准确） 缺点：慢。
例子：Web浏览器、电子邮件、文件传输程序

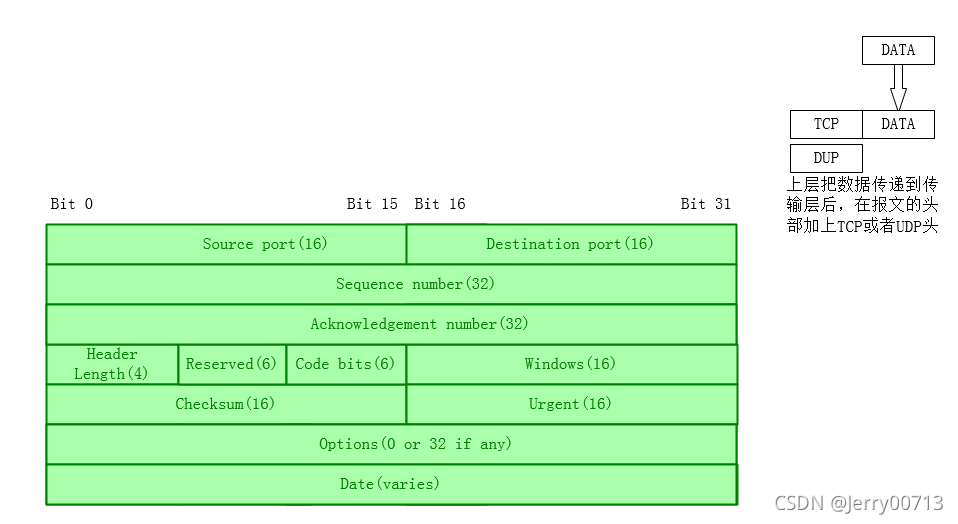

1、最上层是Source port(16)源端口号，Destination port(16)目端口号，
2、下一层是 Sequence number(32)序列号。主机到主机层，会把上层的数据进行分段，一段一段就需要区分，所以需要序列号。    为了保证在对端拿到数据的时候，数据段是有序的，进行重组和区分。
3、Acknowledgement number(32)三次握手的确认号，保证了可靠的传输行为，采用确认号进行确认。两端进行互相确认谁是谁。以免发送错误。

2、UDP（用户报文协议）

不可靠传输、尽力传递、面向无连接的传输协议。
优点：快   缺点：不可靠。
例子：域名系统（DNS）、视频流、IP语音（VoIP）

Checksum(16) 校验值

4、端口号

1、源端口随机分配，目的端口使用知名端口
2、应用客户端使用的源端口号一般为系统中未使用的且大于1023
3、目的端口号为服务端应用服务的进程，如telnet 为23

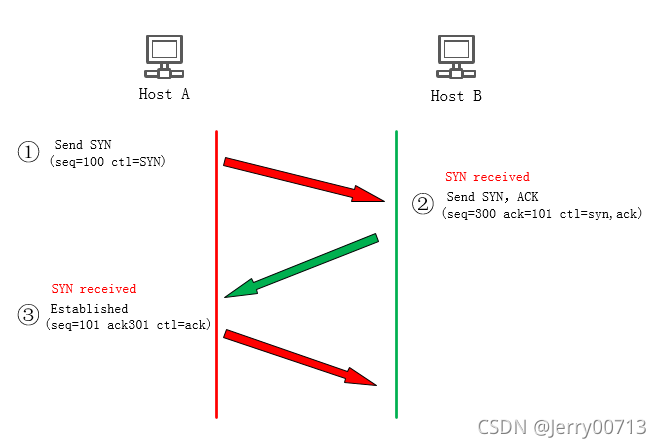

5、三次握手

在正式连接之前，必须要进过TCP三次握手
1、主机A发送一个TCP报文给主机B，这个报文带有seq序列号，序列号是主机A随机生成的，比如100。ctl为特殊置位(任何的报文，底层成帧后，传输的是二进制1跟0的一段数字，其中有些部分是标记初始化的，SYN标示位上是二进制1，代表请求同步)
2、B接收到报文后，发现SYN=1位，说明是首次发起TCP连接打招呼的请求。B发送回去同时带有ctl=syn,ack（SYN置1以及ACK置1）的确认报文，同时序列号300也是本地随机产生的，并且ack确认号为对方发送过来的序列号+1（不一定是+1，加多少是根据报文长度）
3、当A收到B发来的报文，发现ack是100+1，确认是A发过去序列号是100的请求的报文的回报。A在给B发送序列号为100+1，ack为对方序列号+1的301的回报，ctl=ack

6、三次握手四次握手

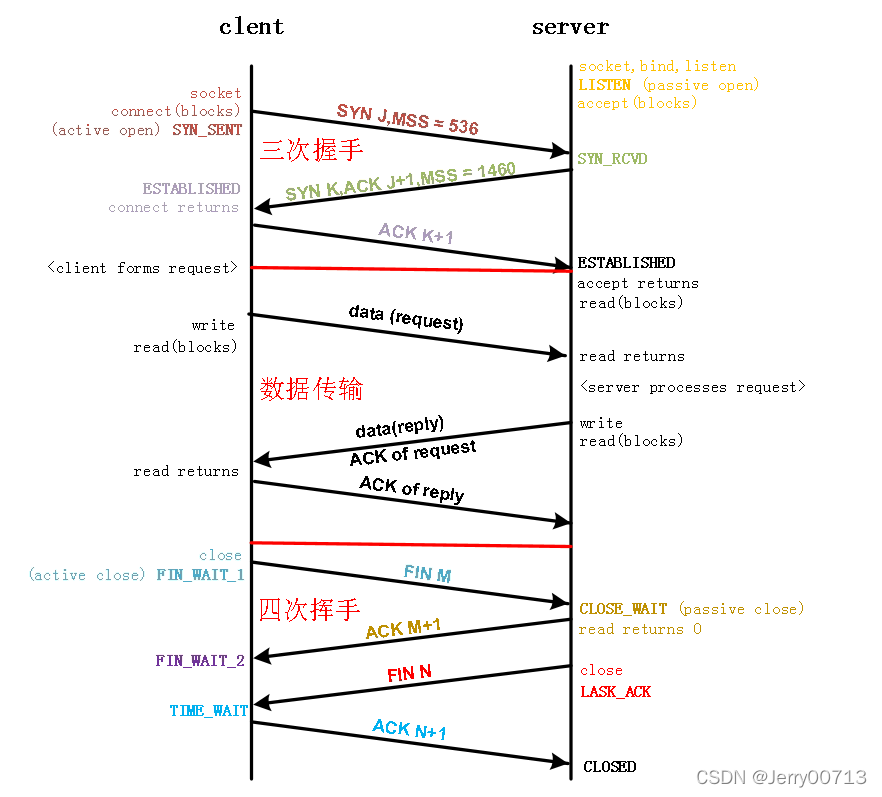

通常情况下:一个正常的TCP连接，都会有三个阶段:1、TCP三次握手;2、数据传送;3、TCP四次挥手。注:以下说明最好能结合上图来理解。

SYN: (同步序列编号,Synchronize Sequence Numbers)该标志仅在三次握手建立TCP连接时有效。表示一个新的TCP连接请求。
ACK: (确认编号,Acknowledgement Number)是对TCP请求的确认标志,同时提示对端系统已经成功接收所有数据。
FIN: (结束标志,FINish)用来结束一个TCP回话.但对应端口仍处于开放状态,准备接收后续数据。

1)、LISTEN:首先服务端需要打开一个socket进行监听，状态为LISTEN. /* The socket is listening for incoming connections. 侦听来自远方TCP端口的连接请求 */

2)、SYN_SENT: 客户端通过应用程序（比如CRT ssh连接Linux）调用connect进行active open。于是客户端（CRT）用tcp协议发送一个SYN以请求建立一个连接。之后客户端状态置为SYN_SENT. /*The socket is actively attempting to establish a connection.  在发送连接请求后等待匹配的连接请求 */

3)、SYN_RECV: 服务端接收到报文后，发出ACK确认客户端的SYN，同时自己向客户端发送一个SYN。之后状态置为SYN_RECV /* A connection request has been received from the network. 在收到和发送一个连接请求后等待对连接请求的确认 */

4)、ESTABLISHED: 代表一个打开的连接，双方可以进行或已经在数据交互了。/* The socket has an established connection. 代表一个打开的连接，数据可以传送给用户 *，并应答服务器之前发送过来的SYN K ,也就是ACK K+1

中间传输数据略

5) 、FIN_WAIT1:客户端不想访问，主动关闭(active close)端应用程序调用close，于是其TCP发出FIN请求主动关闭连接，之后进入FIN_WAIT1状态./* The socket is closed, and the connection is shutting down. 等待远程TCP的连接中断请求，或先前的连接中断请求的确认 */

6)、CLOSE_WAIT:服务端收到FIN请求后，被动关闭(passive close)端TCP，就发出ACK以回应FIN请求告诉客户端我收到结束请求。这时候服务端把FIN的请求作为文件结束符传递给，要结束的那个上层应用程序（比如ssh服务）客户端已经不想跟你连接了，你把这个客户端的ssh连接断开吧,并进入CLOSE_WAIT. /* The remote end has shut down, waiting for the socket to close. 等待从本地用户发来的连接中断请求 */

7)、FIN_WAIT2: 客户端（主动关闭端）接到服务器的ACK后，就进入了FIN-WAIT-2 ./* Connection is closed, and the socket is waiting for a shutdown from the remote end. 从远程TCP等待服务端再次发送，上层应用已经断连接的提示，连接中断请求 */

8)、LAST_ACK: 服务端（被动关闭端）一段时间后，接收到文件结束符的应用程序将调用CLOSE关闭连接（就是接收到了ssh反馈说我已经把这个客户端连接已经断开）。这导致它的TCP也发送一个 FIN,等待对方的ACK.就进入了LAST-ACK . /* The remote end has shut down, and the socket is closed. Waiting for acknowledgement. 等待原来发向远程TCP的连接中断请求的确认 */

9)、TIME_WAIT:在主动关闭端接收到FIN后，TCP就发送ACK包，并进入TIME-WAIT状态。/* The socket is waiting after close to handle packets still in the network.等待足够的时间以确保远程TCP接收到连接中断请求的确认 */

10)、CLOSING: 比较少见./* Both sockets are shut down but we still don’t have all our data sent. 等待远程TCP对连接中断的确认 */

11)、CLOSED: 被动关闭端在接受到ACK包后，就进入了closed的状态。连接结束./* The socket is not being used. 没有任何连接状态 */

增加解释：

TIME_WAIT状态的形成只发生在主动关闭连接的一方。
主动关闭方在接收到被动关闭方的FIN请求后，发送成功给对方一个ACK后,将自己的状态由FIN_WAIT2修改为TIME_WAIT，而必须再等2倍 的MSL(Maximum Segment Lifetime,MSL是一个数据报在internetwork中能存在的时间)时间之后双方才能把状态 都改为CLOSED以关闭连接。目前RHEL里保持TIME_WAIT状态的时间为60秒。

当然上述很多TCP状态在系统里都有对应的解释或设置,可见man tcp

关于长连接和短连接:
通俗点讲:短连接就是一次TCP请求得到结果后,连接马上结束.而长连接并不马上断开,而一直保持着,直到长连接TIMEOUT(具体程序都有相关参数说明).长连接可以避免不断的进行TCP三次握手和四次挥手.
长连接(keepalive)是需要靠双方不断的发送探测包来维持的,keepalive期间服务端和客户端的TCP连接状态是ESTABLISHED.目前http 1.1版本里默认都是keepalive(1.0版本默认是不keepalive的)，ie6/7/8和firefox都默认用的是http 1.1版本了(如何查看当前浏览器用的是哪个版本，这里不再赘述)。一个应用至于到底是该使用短连接还是长连接，应该视具体情况而定。一般的应用应该使用长连接。

连接终止协议（四次挥手）
　 　由于TCP连接是全双工的，因此每个方向都必须单独进行关闭。这原则是当一方完成它的数据发送任务后就能发送一个FIN来终止这个方向的连接。收到一个 FIN只意味着这一方向上没有数据流动，一个TCP连接在收到一个FIN后仍能发送数据。首先进行关闭的一方将执行主动关闭，而另一方执行被动关闭。
　（1） TCP客户端发送一个FIN，用来关闭客户到服务器的数据传送（报文段4）。
　（2） 服务器收到这个FIN，它发回一个ACK，确认序号为收到的序号加1（报文段5）。和SYN一样，一个FIN将占用一个序号。
　（3） 服务器关闭客户端的连接，发送一个FIN给客户端（报文段6）。
　（4） 客户段发回ACK报文确认，并将确认序号设置为收到序号加1（报文段7）。
CLOSED: 这个没什么好说的了，表示初始状态。

LISTEN: 这个也是非常容易理解的一个状态，表示服务器端的某个SOCKET处于监听状态，可以接受连接了。

SYN_RCVD: 这个状态表示接受到了SYN报文，在正常情况下，这个状态是服务器端的SOCKET在建立TCP连接时的三次握手会话过程中的一个中间状态，很短暂，基本上用netstat你是很难看到这种状态的，除非你特意写了一个客户端测试程序，故意将三次TCP握手过程中最后一个ACK报文不予发送。因此这种状态时，当收到客户端的ACK报文后，它会进入到ESTABLISHED状态。

SYN_SENT: 这个状态与SYN_RCVD遥想呼应，当客户端SOCKET执行CONNECT连接时，它首先发送SYN报文，因此也随即它会进入到了SYN_SENT状态，并等待服务端的发送三次握手中的第2个报文。SYN_SENT状态表示客户端已发送SYN报文。

ESTABLISHED：这个容易理解了，表示连接已经建立了。

FIN_WAIT_1: 这个状态要好好解释一下，其实FIN_WAIT_1和FIN_WAIT_2状态的真正含义都是表示等待对方的FIN报文。而这两种状态的区别是：FIN_WAIT_1状态实际上是当SOCKET在ESTABLISHED状态时，它想主动关闭连接，向对方发送了FIN报文，此时该SOCKET即进入到FIN_WAIT_1状态。而当对方回应ACK报文后，则进入到FIN_WAIT_2状态，当然在实际的正常情况下，无论对方何种情况下，都应该马上回应ACK报文，所以FIN_WAIT_1状态一般是比较难见到的，而FIN_WAIT_2状态还有时常常可以用netstat看到。

FIN_WAIT_2：上面已经详细解释了这种状态，实际上FIN_WAIT_2状态下的SOCKET，表示半连接，也即有一方要求close连接，但另外还告诉对方，我暂时还有点数据需要传送给你，稍后再关闭连接。

TIME_WAIT: 表示收到了对方的FIN报文，并发送出了ACK报文，就等2MSL后即可回到CLOSED可用状态了。如果FIN_WAIT_1状态下，收到了对方同时带FIN标志和ACK标志的报文时，可以直接进入到TIME_WAIT状态，而无须经过FIN_WAIT_2状态。
CLOSING: 这种状态比较特殊，实际情况中应该是很少见，属于一种比较罕见的例外状态。正常情况下，当你发送FIN报文后，按理来说是应该先收到（或同时收到）对方的ACK报文，再收到对方的FIN报文。但是CLOSING状态表示你发送FIN报文后，并没有收到对方的ACK报文，反而却也收到了对方的FIN报文。什么情况下会出现此种情况呢？其实细想一下，也不难得出结论：那就是如果双方几乎在同时close一个SOCKET的话，那么就出现了双方同时发送FIN报文的情况，也即会出现CLOSING状态，表示双方都正在关闭SOCKET连接。

CLOSE_WAIT: 这种状态的含义其实是表示在等待关闭。怎么理解呢？当对方close一个SOCKET后发送FIN报文给自己，你系统毫无疑问地会回应一个ACK报文给对方，此时则进入到CLOSE_WAIT状态。接下来呢，实际上你真正需要考虑的事情是察看你是否还有数据发送给对方，如果没有的话，那么你也就可以close这个SOCKET，发送FIN报文给对方，也即关闭连接。所以你在CLOSE_WAIT状态下，需要完成的事情是等待你去关闭连接。

LAST_ACK: 这个状态还是比较容易好理解的，它是被动关闭一方在发送FIN报文后，最后等待对方的ACK报文。当收到ACK报文后，也即可以进入到CLOSED可用状态了。
最后有2个问题的回答，我自己分析后的结论（不一定保证100%正确）

1、为什么建立连接协议是三次握手，而关闭连接却是四次握手呢？
这是因为服务端的LISTEN状态下的SOCKET当收到SYN报文的建连请求后，它可以把ACK和SYN（ACK起应答作用，而SYN起同步作用）放在一个报文里来发送。但关闭连接时，当收到对方的FIN报文通知时，它仅仅表示对方没有数据发送给你了；但未必你所有的数据都全部发送给对方了，所以你可以未必会马上会关闭SOCKET,也即你可能还需要发送一些数据给对方之后，再发送FIN报文给对方来表示你同意现在可以关闭连接了，所以它这里的ACK报文和FIN报文多数情况下都是分开发送的。

2、为什么TIME_WAIT状态还需要等2MSL后才能返回到CLOSED状态？
这是因为：虽然双方都同意关闭连接了，而且握手的4个报文也都协调和发送完毕，按理可以直接回到CLOSED状态（就好比从SYN_SEND状态到ESTABLISH状态那样）；但是因为我们必须要假想网络是不可靠的，你无法保证你最后发送的ACK报文会一定被对方收到，因此对方处于LAST_ACK状态下的SOCKET可能会因为超时未收到ACK报文，而重发FIN报文，所以这个TIME_WAIT状态的作用就是用来重发可能丢失的ACK报文。

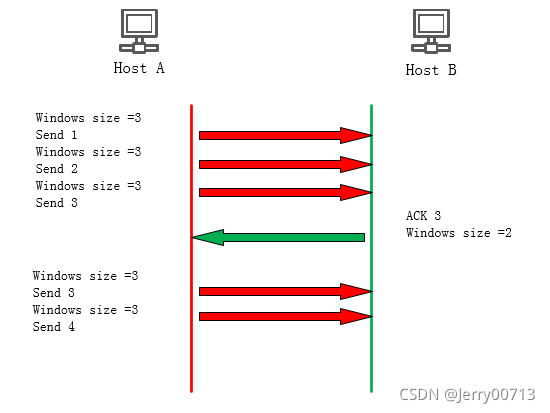

7、TCP滑动窗口机制

A发送B一个报文，就要通过TCP三次握手，会导致会很繁琐。如果A连续发送3个报文，就会节省很多时间，B收到后，在进行答复。但要求B的缓存能力要足够，足够处理3个报文。但是有些设备老旧，B只能处理2个报文，导致第三个报文丢失，B对A的发回来的报文进行确认后，A发现B的报文，ack是基于第二个包+1，也就是3，并且携带B窗口大小是2，下回A在给B发送请求，只发2个
