关于RNN的理解

简单循环神经网络

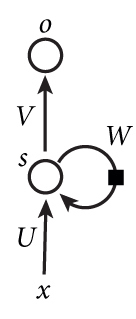

一个简单的循环神经网络如，它由输入层、一个隐藏层和一个输出层组成：

如果把上面有W的那个带箭头的圈去掉，它就变成了最普通的全连接神经网络。x是一个向量，它表示输入层的值（这里面没有画出来表示神经元节点的圆圈）；s是一个向量，它表示隐藏层的值（这里隐藏层面画了一个节点，你也可以想象这一层其实是多个节点，节点数与向量s的维度相同）；U是输入层到隐藏层的权重矩阵；o也是一个向量，它表示输出层的值；V是隐藏层到输出层的权重矩阵。那么，现在我们来看看W是什么。循环神经网络的隐藏层的值s不仅仅取决于当前这次的输入x，还取决于上一次隐藏层的值s。权重矩阵 W就是隐藏层上一次的值作为这一次的输入的权重。

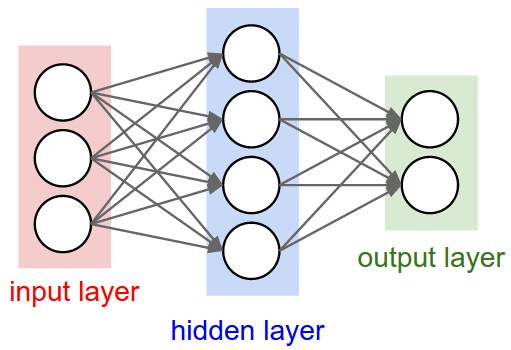

全连接如下：

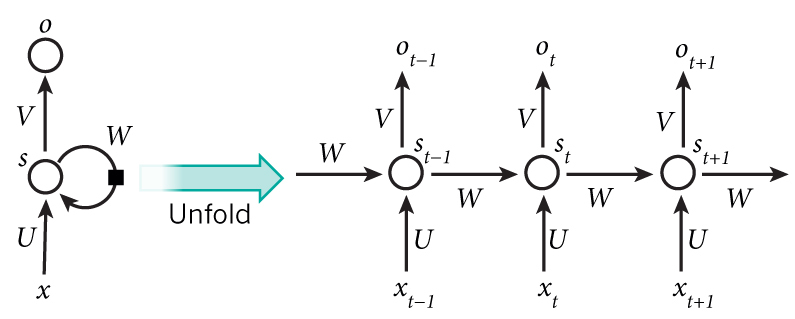

如果我们把上面的图展开，循环神经网络也可以画成下面这个样子：

**这个网络在t时刻接收到输入xt之后，隐藏层的值是st，输出值是ot。关键一点是，st的值不仅仅取决于xt，还取决于st-1。**我们可以用下面的公式来表示循环神经网络的计算方法：

式1是输出层的计算公式，输出层是一个全连接层，也就是它的每个节点都和隐藏层的每个节点相连。V是输出层的权重矩阵，g是激活函数。式2是隐藏层的计算公式，它是循环层。U是输入x的权重矩阵，W是上一次的值st-1作为这一次的输入的权重矩阵，f是激活函数。

从上面的公式我们可以看出，循环层和全连接层的区别就是循环层多了一个权重矩阵 W。
如果反复把式2带入到式1，我们将得到：

从上面可以看出，循环神经网络的输出值，是受前面历次输入值xt、xt-1、xt-2、…影响的，这就是为什么循环神经网络可以往前看任意多个输入值的原因。

双向循环神经网络

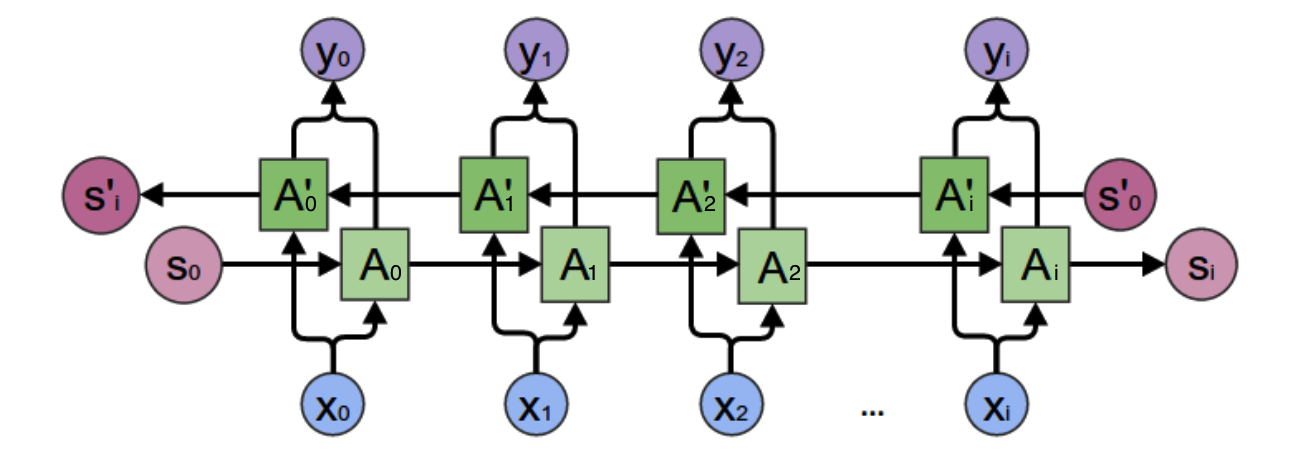

考虑上图中，y2的计算:

从上图可以看出，双向卷积神经网络的隐藏层要保存两个值，一个A参与正向计算，另一个值A’参与反向计算。最终的输出y2值取决于A2和A2’。其计算方法为：


现在，我们已经可以看出一般的规律：正向计算时，隐藏层的值与st,st-1有关；反向计算时，隐藏层的值与st’,st-1’有关；最终的输出取决于正向和反向计算的加和。现在，我们仿照式1和式2，写出双向循环神经网络的计算方法：

从上面三个公式我们可以看到，正向计算和反向计算不共享权重，也就是说U和U’、W和W’、V和V’都是不同的权重矩阵。
