LED摩托车灯升降压恒流芯片OC4000电路原理图



　　LED摩托车灯升降压恒流芯片OC4000是一种可以将不稳定的直流电压转化为稳定的直流电压的电子元件，特别适合用于需要大电流、高电压的LED灯具中。它是一种高精度、高效率的降压型LED恒流驱动控制芯片，可以将电压降至适合LED灯珠的安全范围，并保持电流恒定，确保LED灯具的稳定性和长寿命，同时提高系统的效率。

　　OC4000是一款内置 100V 功率 MOS 的宽输入输出电压范围的高精度、高效率 的升降压型 LED 恒流驱动控制芯片。

　　OC4000 采用电流模闭环控制方式， 可实现高精度的恒流驱动。 OC4000 工作频率可通过外接电容调整。

　　OC4000 内置逐周期限流保护，软启动，过温保护等功能，保证系统可靠性。

　　OC4000 用的专利电路架构，具有稳定可靠、动态响应快等优点， 并能实现高精度、高效率升降压恒流驱动。

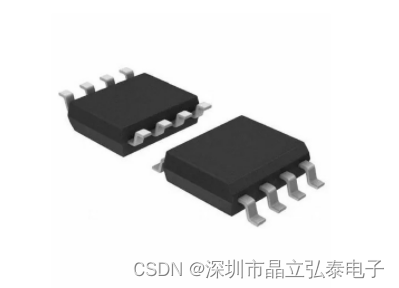

　　OC4000 采用 ESOP8 封装。散热片内置接 SW 脚。

　　升降压恒流芯片OC4000产品特点

　　升降压 LED 恒流驱动

　　内置 100V MOS

　　高恒流精度：片内 1%

　　优异的母线和负载调整率

　　宽输入电压范围：5V~100V

　　输出电流 1A 以上

　　高效率：可高达 93%

　　工作频率可调

　　智能过温保护

　　软启动

　　内置 VDD 稳压管

　　升降压恒流芯片OC4000应用

　　LED 汽车灯

　　LED 摩托车、电动车灯

　　LED 照明

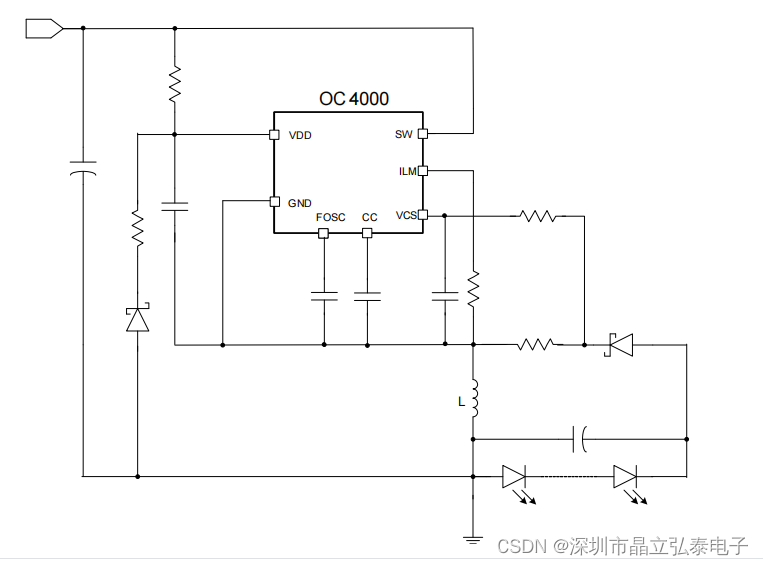

　　升降压恒流芯片OC4000应用电路图原理

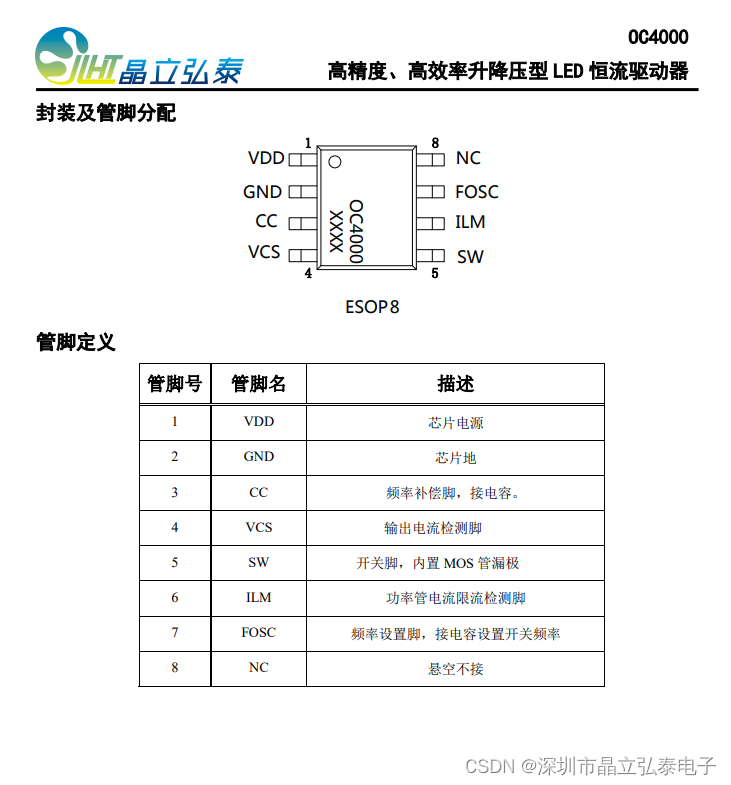

　　升降压恒流芯片OC4000引脚定义及功能详解

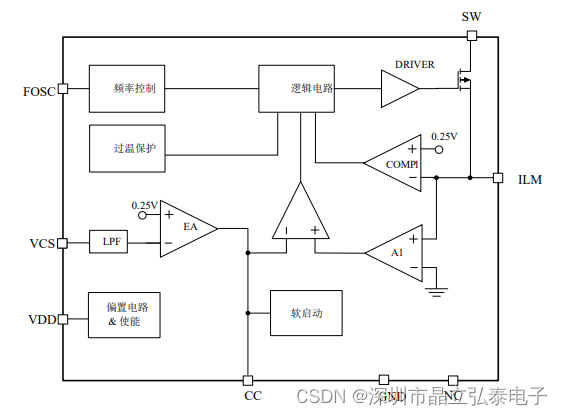

　　升降压恒流芯片OC4000内部电路方框图

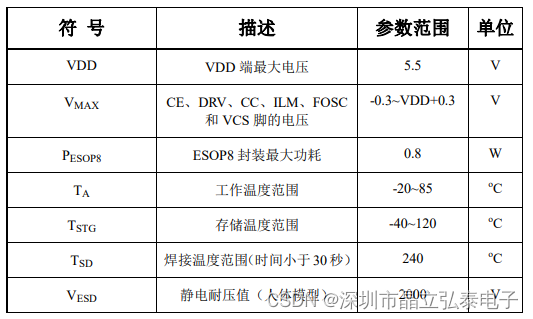

　　升降压恒流芯片OC4000极限参数

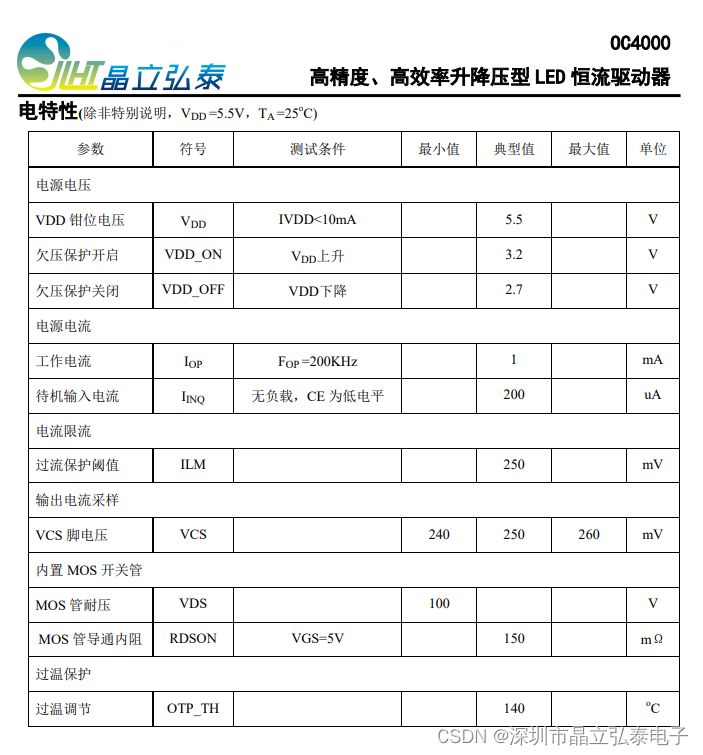

　　升降压恒流芯片OC4000电特征

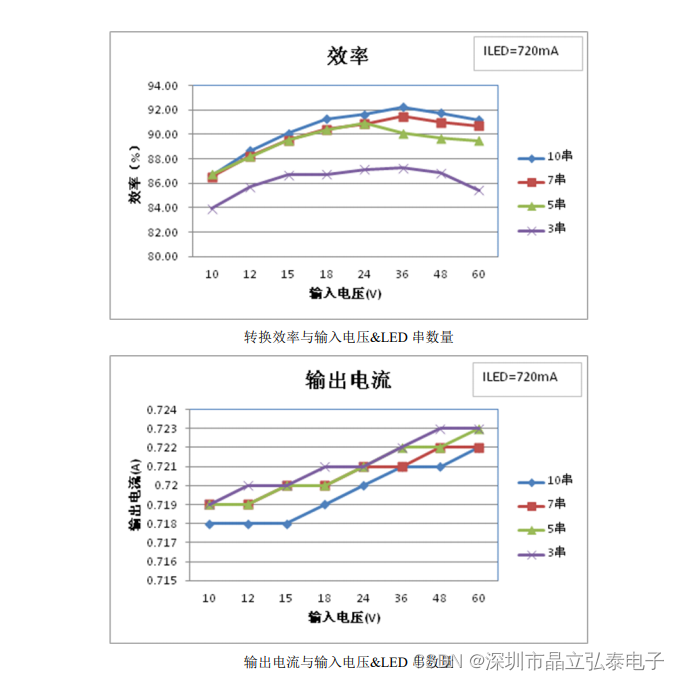

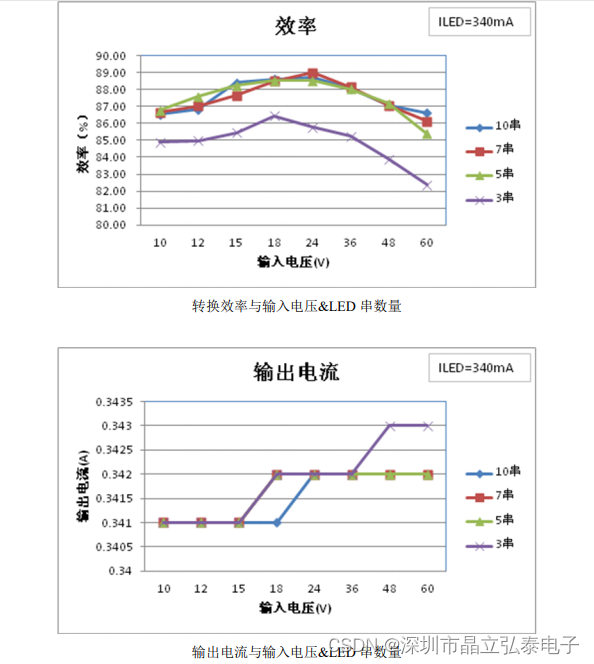

　　升降压恒流芯片OC4000典型特征曲线

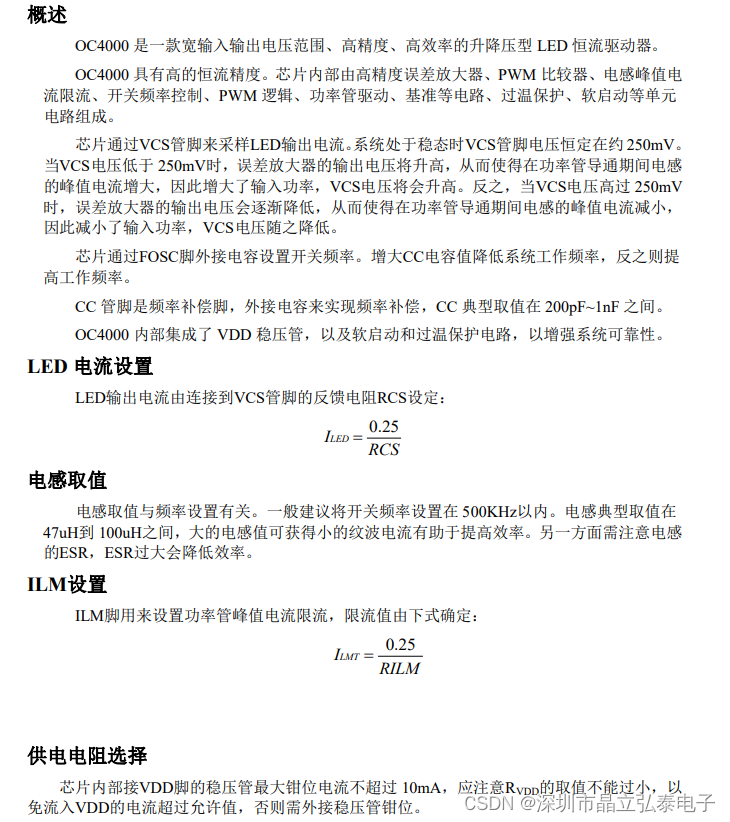

　　升降压恒流芯片OC4000应用指南

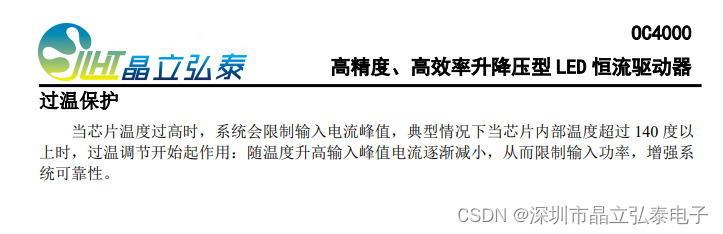

　　升降压恒流芯片OC4000过温保护

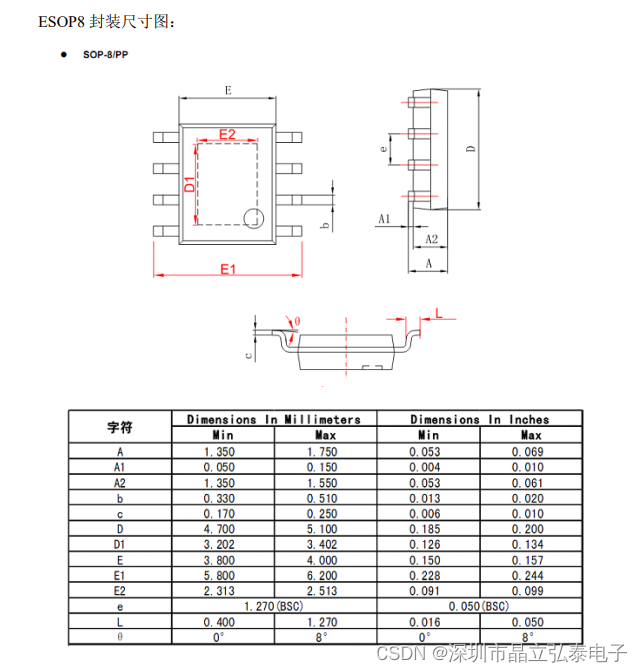

　　升降压恒流芯片OC4000封装信息
