「产品中心」ADF300多用户计量箱

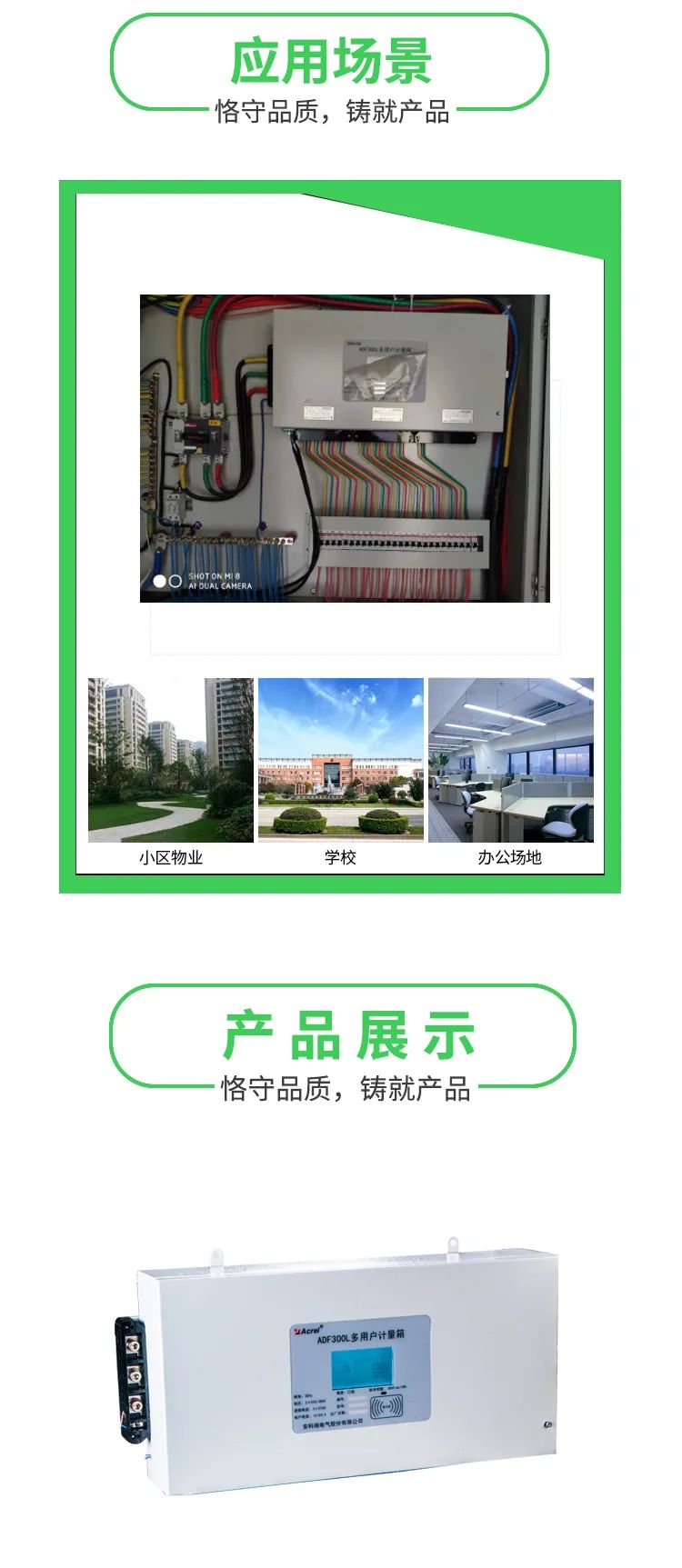

ADF300系列多用户计量箱是一种电子式智能化多用户电能表，设计采用一户一计量方案，具有计量准确度高、户与户之间计量互不干扰、集中安装、集中管理优势。可以同时计量12户三相、36户单相、单/三相回路混合用电状况，广泛应用于企业、居民小区、学生公寓、旧楼改造、高层建筑用电管理。

ADF300 系列多用户计量箱可以计量 12 路三相或者 36 路单相，又可以支持多路单三混 合安装。该系列计量箱具有集中安装、集中管理、互不干扰等优势。计量箱符合国标 GB/T 17215.321-2008。

7.1 有功电能计量 每块计量板计量每一用户总用电量，且反向计入正向。

7.2 继电器控制 （仅限预付费型 （仅限预付费型）

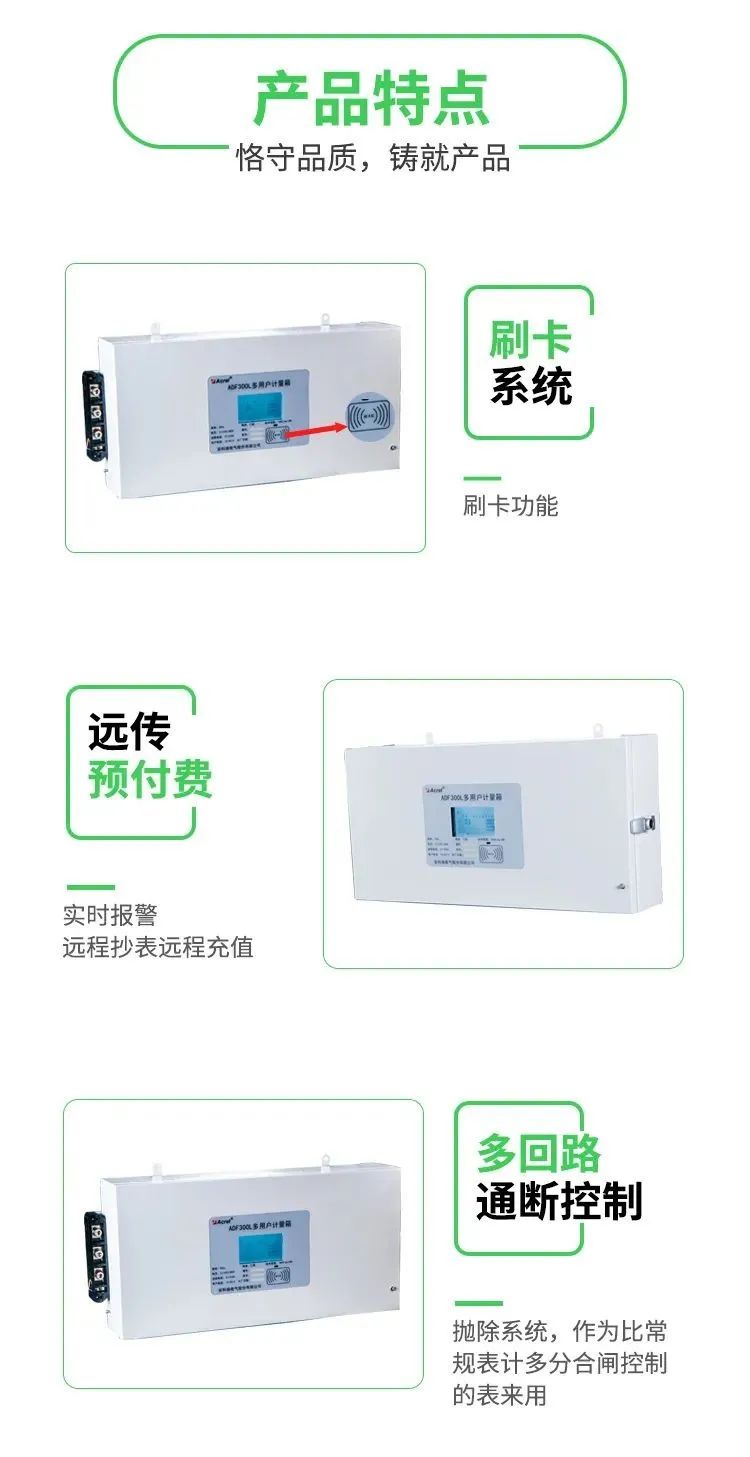

7.2.1 无费关断（预付费控制） 当用户用电时，递增用户总用电量，并递减计量用户剩余电量。当用户剩余电量为 0 时，电能表自动拉闸断电，只有用户购电后才可恢复用电。

7.2.2 定时断电（时控） 多用户电能表可对用户用电进行时间控制，电能表通过后台管理软件，设定自动断电、 上电时间，方便对用户的用电管理。

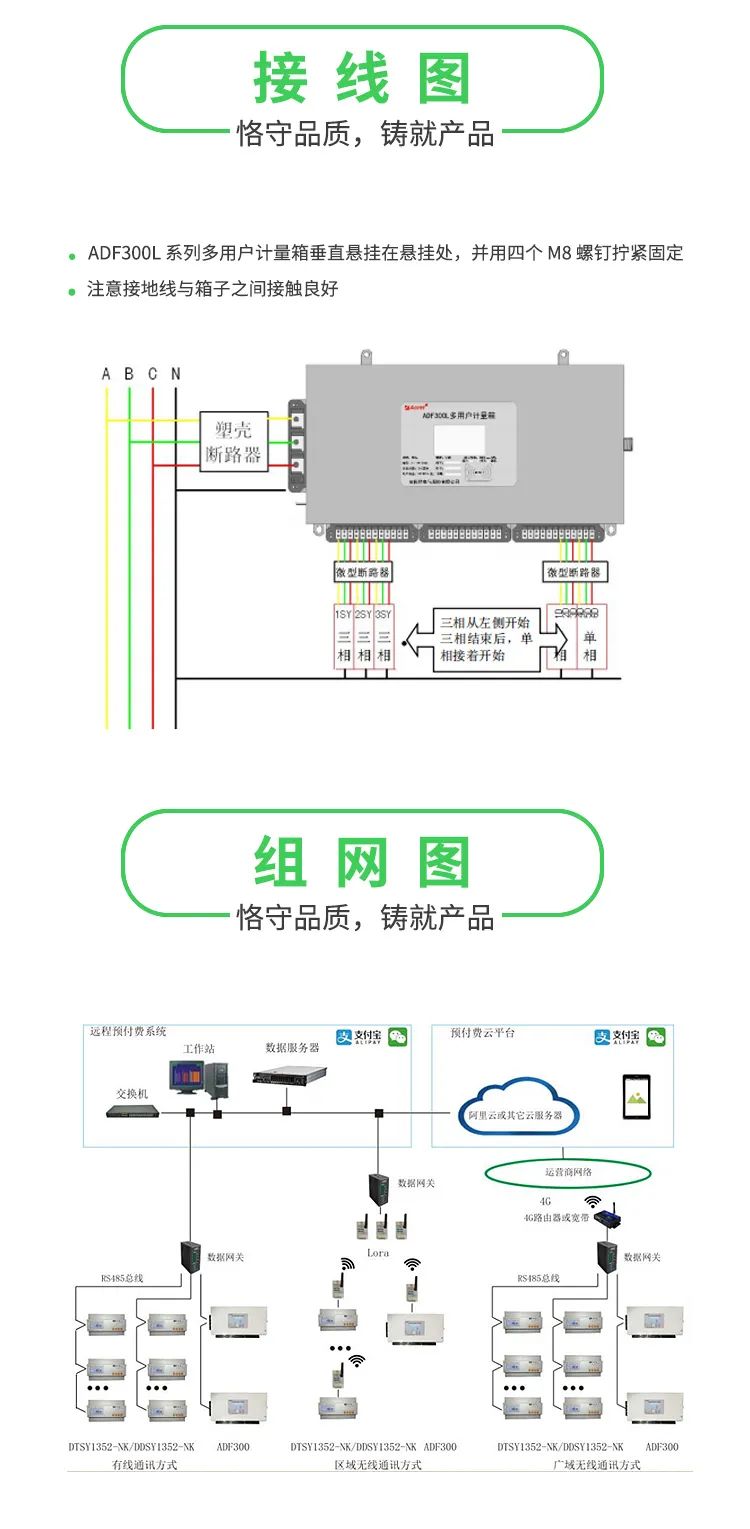

7.2.3 超负荷断电（负控） 多用户电能表可设置用户的负荷功率，当用户的实际功率大于设定值时，计量箱自动切 断该户供电电路，功率未超过负荷功率设定值，并且客户有恶性负载识别需求，计量箱可自 9 10 7 8 EP+ EP- A B 三相从左侧开始 单相从右侧开始 5 动判断，如判断是恶性负载，则切断该用户供电，经过预设的恢复时间后，可自动恢复供电， 当恢复次数超过设定值时，不能自动恢复供电，用户必须手动清零恢复次数方可供电。

7.2.4 强制断电 (强控) 多用户计量箱可以由后台管理系统进行强制断电、送电控制，使管理中心可以及时地处理 理突发事件。 注意：以上四种控制中，当强控打开时，其它控制均无效。

本电能表采用 MODBUS-RTU 协议及 DL/T645 规约。具体协议格式请参照相关协议标准， 此处不再赘述。当复费率功能 F 未选用时，对应的复费率数据项无意义。
