计算机组成原理 第五章 中央处理器 中

最新推荐文章于 2025-09-24 17:09:27 发布
原创 最新推荐文章于 2025-09-24 17:09:27 发布 · 1.8k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #mvc #深度学习

本文详细介绍了硬布线控制器和微程序控制器的设计过程，包括硬布线控制器的4个设计步骤和微程序控制器的工作原理。硬布线控制器通过组合逻辑电路即时产生微命令，适合RISC系统，而微程序控制器利用微程序实现指令执行，相对较慢但更灵活。微程序设计涉及微指令格式和编码方式，如直接控制、字段直接和字段间接编码。此外，还讨论了微程序控制单元的设计，并比较了硬布线与微程序控制器的优缺点。

1.硬布线控制器的设计(纯硬件)

硬布线控制器:微操作控制信号由组合逻辑电路根据当前的指令码、状态和时序，即时产生。
微操作有时可以并行执行。
同一个微操作可能在不同指令的不同阶段被使用。
节拍：时钟周期(CLK)

4个机器周期：

取指周期(FE)
间指周期(IND)
执行周期(EX)
中断周期(INT)

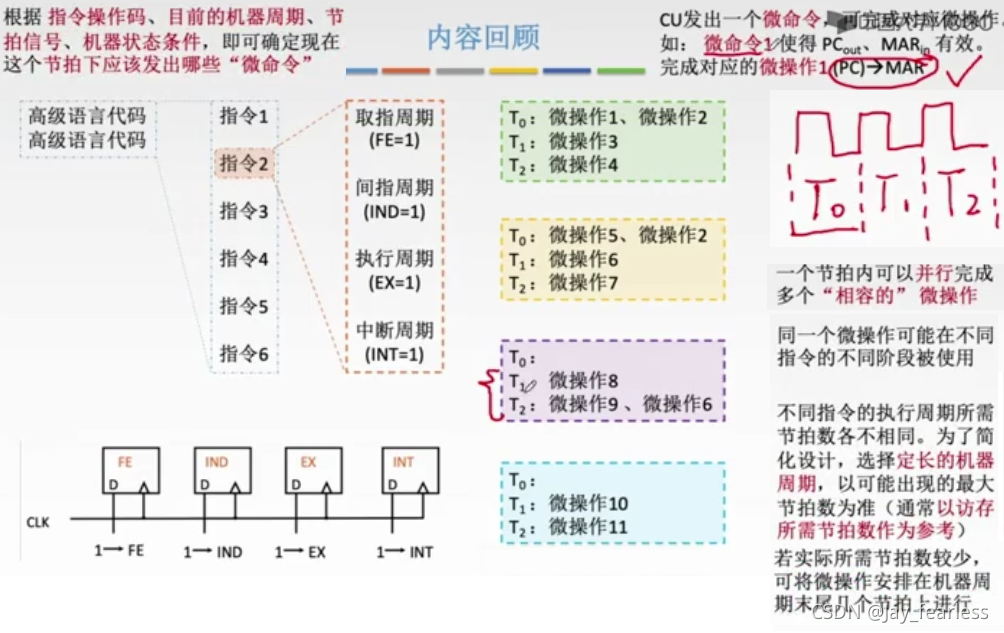

在这里插入图片描述

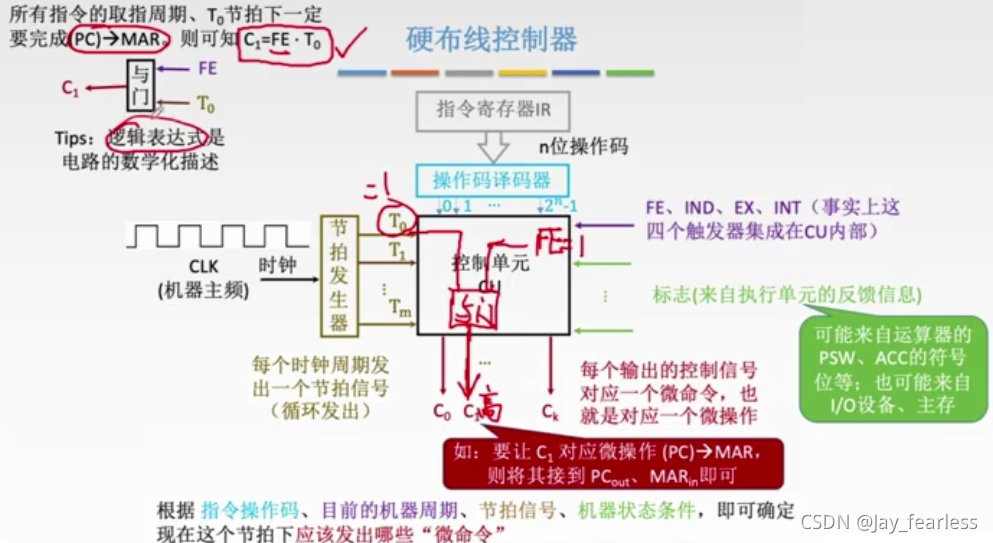

根据指令操作码、目前的机器周期、节拍信号、机器状态条件(PSW)，即可确定现在这个节拍下应该发出哪些“微命令”

硬布线控制器

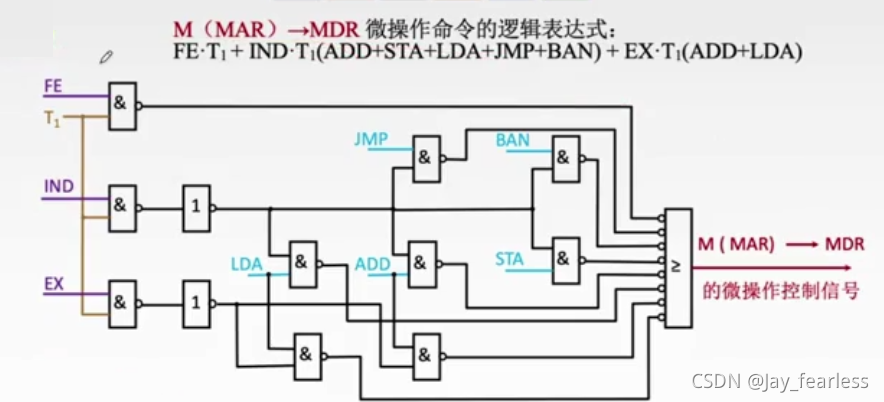

在这里插入图片描述
在这里插入图片描述

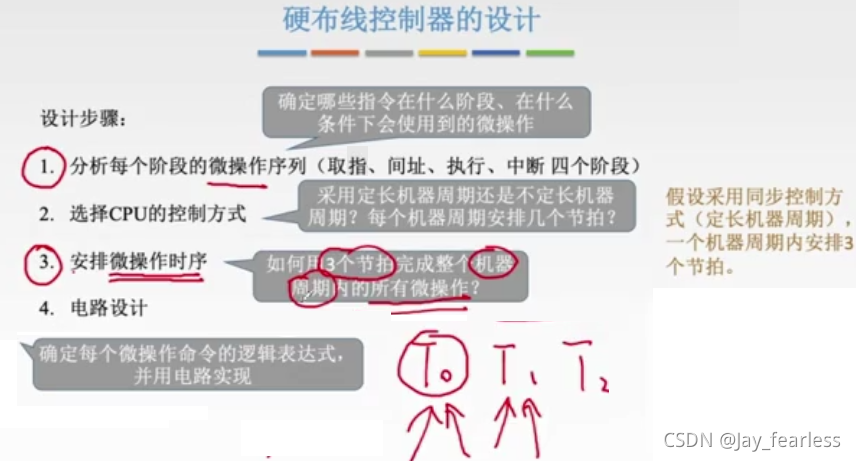

4个设计步骤：
在这里插入图片描述

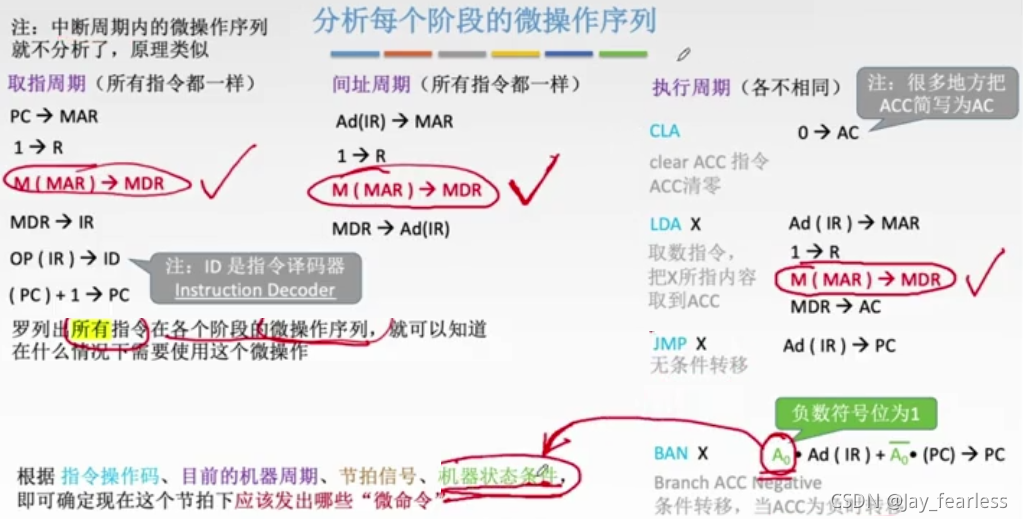

1.分析每个阶段的微操作序列

在这里插入图片描述
