HAProxy验证客户端证书

使用场景

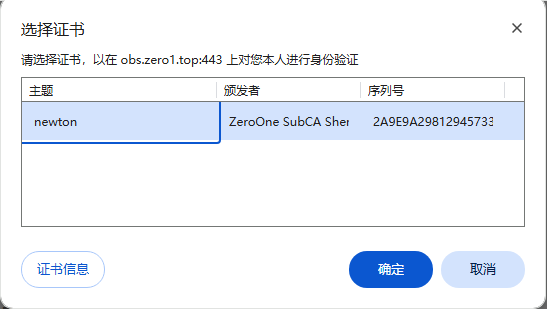

如果有一个业务系统，希望可以通过互联网从任意地方访问，同时从安全角度考虑，不希望谁都可以打开。可以使用HAProxy验证客户端证书的功能来实现。通过浏览器访问系统时，会弹出对话框，要求选择一个用户证书，只能提供合法的证书才能打开页面：

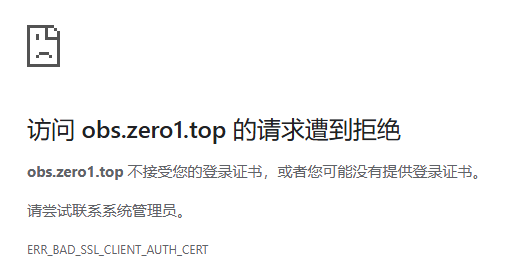

如果没有提供证书将无法打开界面，效果如下：

功能配置过程

使用要求

如果要使用验证客户端证书的功能，一定要使用HTTPS协议。同时要有一个PKI体系用于生成用户证书，关于PKI体系介绍及证书生成，请参考前期的文章。

HAProxy配置

在HAProxy验证客户证书的场景中，必须使用HTTPS方式，因此在这个场景中，需要在HAProxy中使用两个证书：服务器证书；用户证书PKI体系的根证书，具体配置如下：

登录后复制

frontend  http_https
    bind *:443  ssl crt /etc/haproxy/cert/server.pem verify required ca-file /etc/haproxy/cert/ca.pem no-sslv3
    #/etc/haproxy/cert/server.pem 为服务器证书文件，包含服务器证书及私钥
    #verify required 表示需要验证客户端证书
    #/etc/haproxy/cert/ca.pem 指定 CA 文件，HAProxy 将使用它来验证客户端证书
    #服务器证书和用户证书可以使用不同的根CA，相互独立
    http-request return status 403  if ! { ssl_c_verify 0 }
    #表示完成没有通过证书验证返回403
    option                  httplog
    option forwardfor       except 127.0.0.0/8
    mode http
    http-request set-header X-SSL-Client-Serial %{+Q}[ssl_c_serial,hex]
    #在回源后端时，在http的头部插入用户证书的序列号
    http-request set-header X-SSL-Client-CN %{+Q}[ssl_c_s_dn(cn)]
    #插入用户证书的主题名
    http-request set-header X-SSL-Client-Verify %[ssl_c_verify]
    #插入验证结果

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.

其它配置和普通场景HAProy的配置一样。

后端增强认证

一般场景下，客户端和HAProxy之间使用HTTPS传输，HAProxy和后端真实服务器之间使用HTTP传输，这就意味着后端服务器无法获取用户证书，所以需要HAProxy把用户证书的信息插入到http的头部中，由后端服务器处理这些信息。

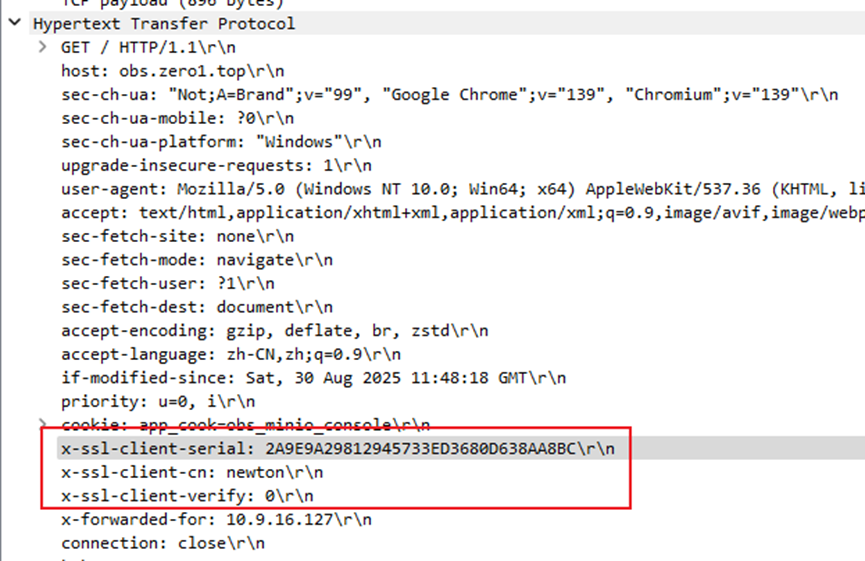

根据上面的HAProxy配置，在http头部中会播入X-SSL-Client-Serial、X-SSL-Client-CN、X-SSL-Client-Verify三个字段：

后端程序可以根椐这些字段进行进一步的用户验证。

客户端证书导入

用户证书生成

根据前期文章生成用户私钥及证书后，使用OpenSSL工具把私钥及证书打包成p12格式(PKCS #12，用于将公钥证书、私钥及相关信息打包加密)：

登录后复制

openssl pkcs12 -export -inkey newton.key -in newton.crt -out newton.p12

• 1.

其中 newton.crt 最好包含完整证书链路，即从用户证书到根CA全部包含，格式如下：

登录后复制

-----BEGIN CERTIFICATE-----
用户证书
-----END CERTIFICATE-----
-----BEGIN CERTIFICATE-----
中间CA证书，如果有多级中间CA，需要都包含
每个证书都以-----BEGIN CERTIFICATE-----开始，-----END CERTIFICATE-----结束
-----BEGIN CERTIFICATE-----
根CA证书
-----END CERTIFICATE-----

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.

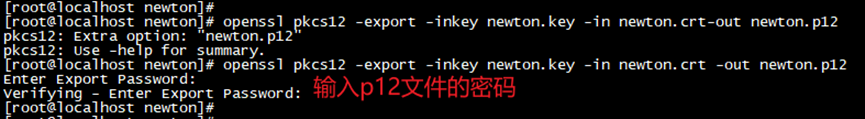

因为p12文件包含用户的私钥，为保护私钥的安全，在打包的的过程中，需要输入p12文件的密码。

客户端证书导入

通过OpenSSL工具生成p12文件后，需要导入到浏览器中，用户浏览器向服务器提交证书验证。

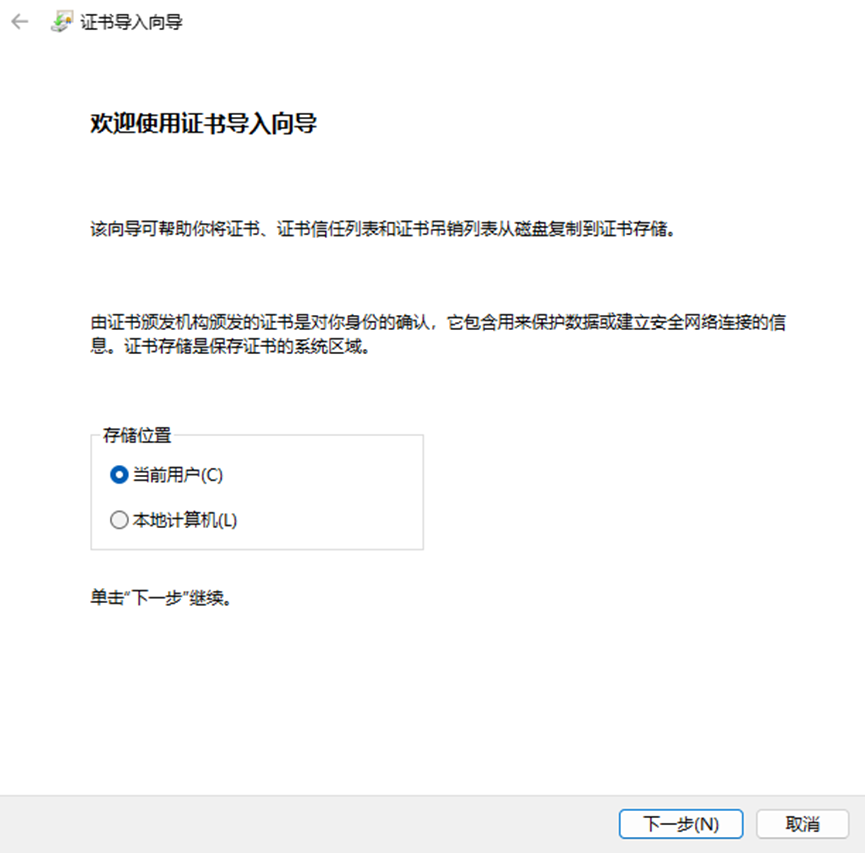

在windows操作系统内，双击newton.p12文件，就可以进行证书导入，关键步骤如下：

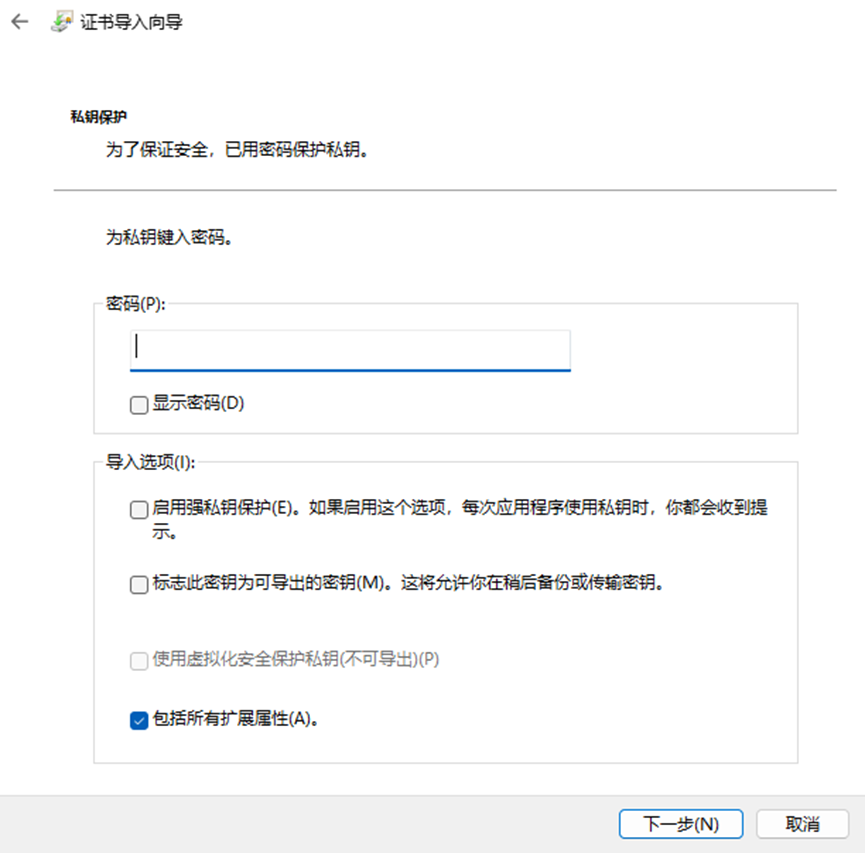

因为p12文件有密码，所以在导入时需要输入密码：

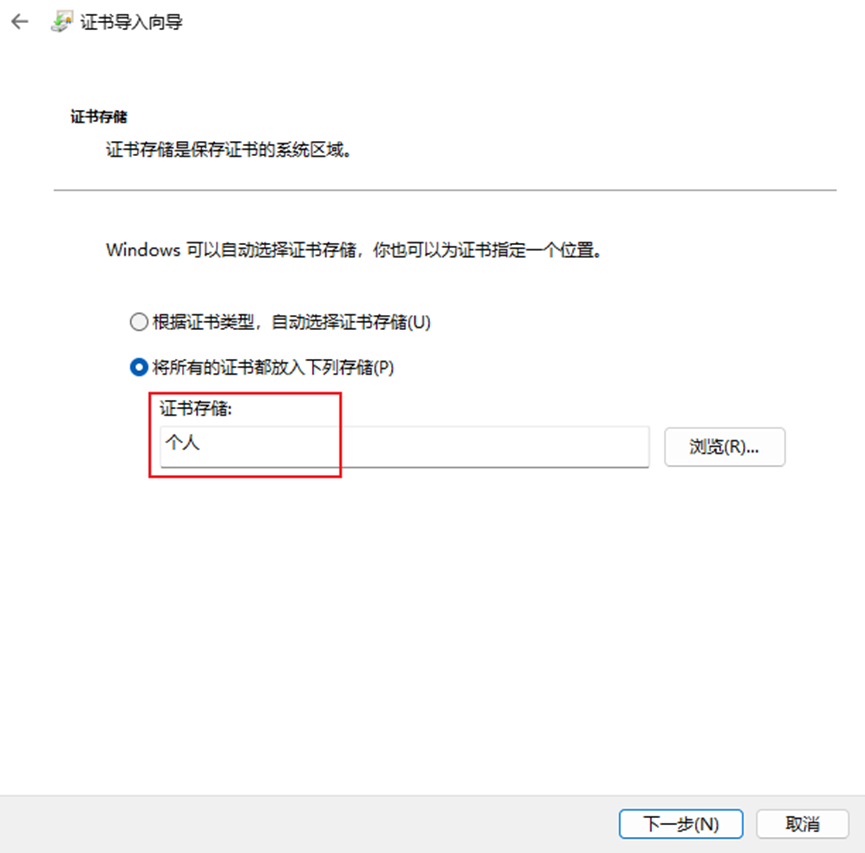

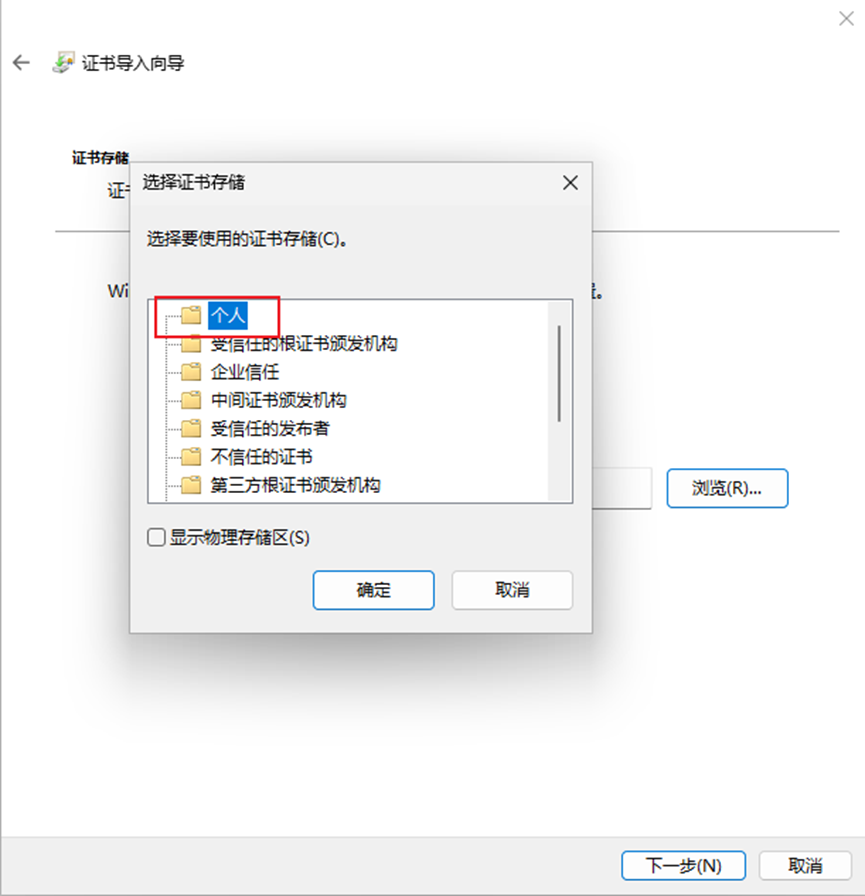

在证书导入的过程中，一定要把证书保存到“个人”文件夹中：

导入完成后，就可以使用证书正常访问要求证书验证的网站。
