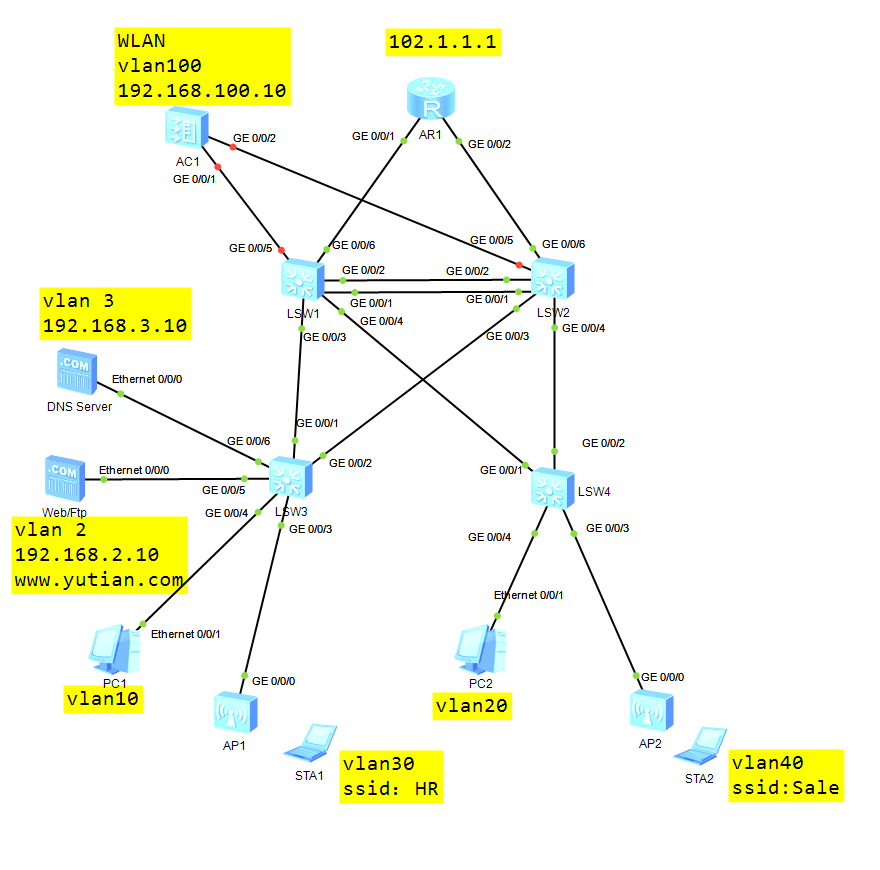

小型局域网wlan实验

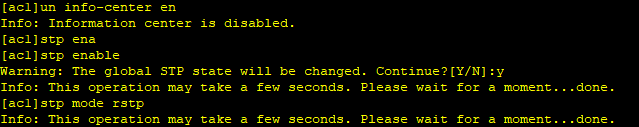

为了避免环路，做实验卡顿，先将AC的STP协议开启

登录后复制

stp enable
stp mode rstp

• 1.
• 2.

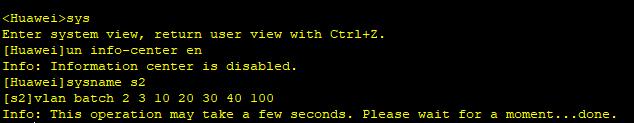

在SW1,SW2,SW3,SW4配置Vlan10,Vlan20,Vlan30,Vlan40,Vlan2,Vlan3,Vlan100。

登录后复制

[SW1] vlan batch 2 3 10 20 30 40 100

• 1.

s2,s3,s4 也同样处理

SW1,SW2,SW3,SW4配置RSTP协议，并将SW1设置为根桥，SW2设置为备份根桥。

登录后复制

[SW1]stp mode rstp
[SW1]stp priority 0

[SW2]stp mode rstp
[SW2]stp priority 4096

[SW3]stp mode rstp
[SW4]stp mode rstp

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.

配置SW1和SW2互联的Eth-Trunk链路
