H5 Canvas 中 globalCompositeOperation 的理解和应用

H5 Canvas 是 HTML5 中的一个元素，它拥有丰富的 API，允许开发人员通过 JS 在网页上绘制图形、动画和复杂的视觉效果-比如笔者之前的文章引力粒子特效 - 归为尘埃。

本文，我们来讲讲 globalCompositeOperation 这个重要的属性。

globalCompositeOperaton 是什么

globalCompositeOperation 顾名思义，为合成操作，用于设置新绘制的图形如何和已有图形进行合成。 这个属性接受一个字符串值，该值决定了合成的方式。

context.globalCompositeOperation = "source-over" 是其默认值，表示新图形会覆盖在已有图形之上。

合成操作方式

合成的方式有以下，我们结合案例，逐一来体验。

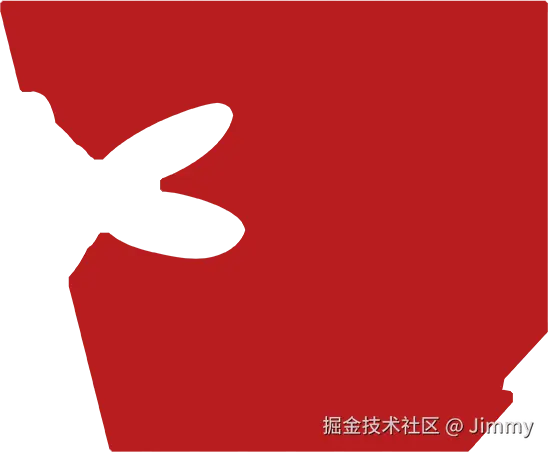

假设我们有素材如下：

该素材的尺寸为 548px * 452px，包含透明的地方和红色不透明的地方。该图片作为已有图片。

笔者头像作为新图，尺寸为 90px * 90px。

登录后复制

<canvas id="canvas" width="548" height="452"></canvas>

• 1.

登录后复制

const canvas = document.getElementById("canvas");
const ctx = canvas.getContext("2d");
const imgOrigin = new Image();
imgOrigin.src = "path/to/orignal-image.png";
imgOrigin.onload = () => {
  ctx.drawImage(imgOrigin, 0, 0, 548, 452);

  // 设置 globalCompositeOperation 为 source-over
  ctx.globalCompositeOperation = "source-over";

  const imgTarget = new Image();
  imgTarget.src = "path/to/target-image.png";
  imgTarget.onload = () => {
    ctx.drawImage(imgTarget, 0, 0);
  }
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.

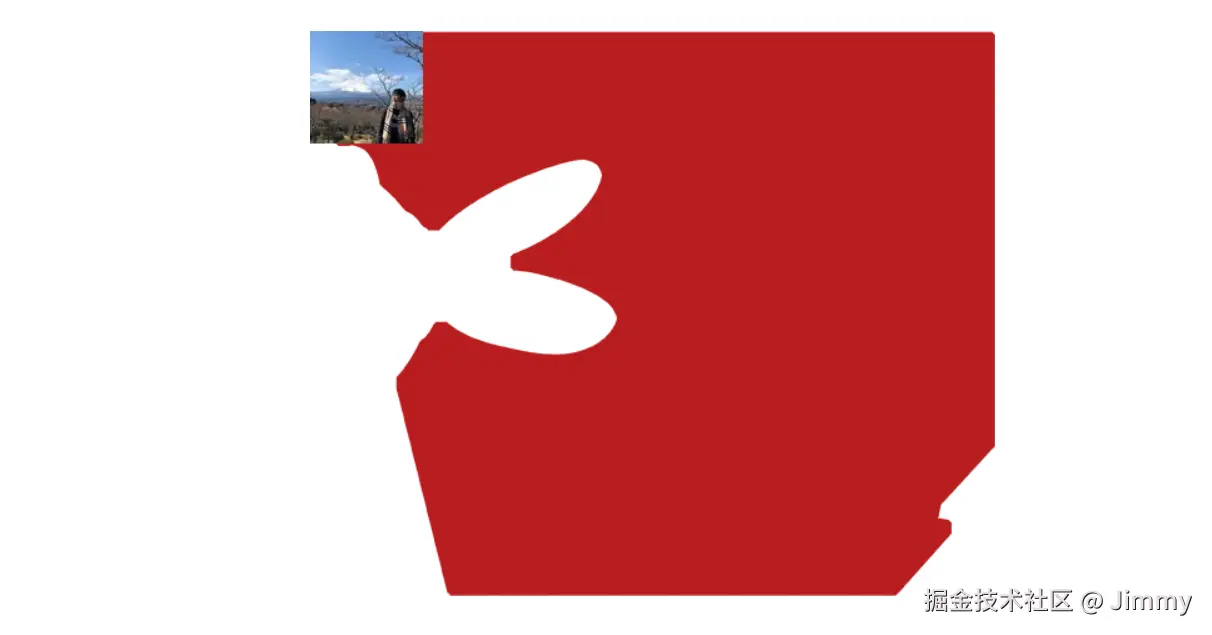

• source-over：默认值，新图形绘制在已有图形上。

如上代码，得到的结果如图:

• source-in：新图形仅在与已有图形重叠的地方显示

我们更改下目标绘制的尺寸 ctx.drawImage(imgTarget, 0, 0, 300, 300);

注意：以下案例新图的绘制尺寸均为 300px * 300px

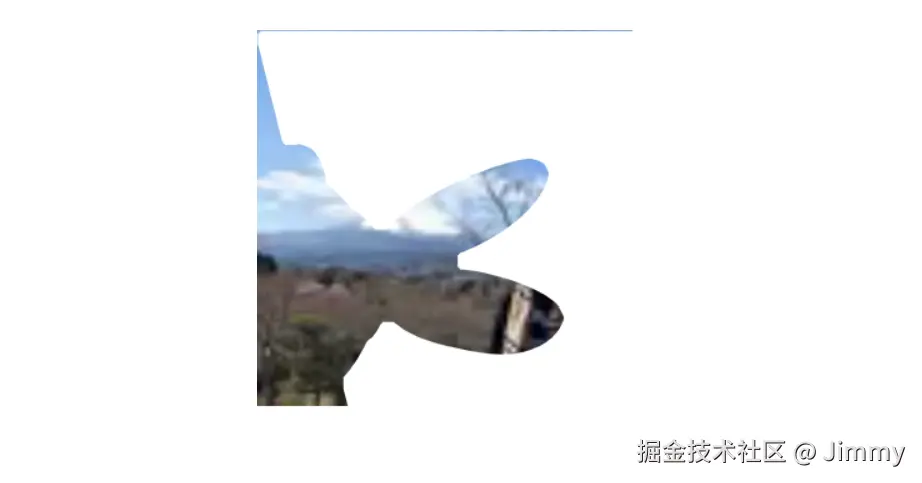

• source-out：新图形仅在不与已有图形重叠的地方显示。

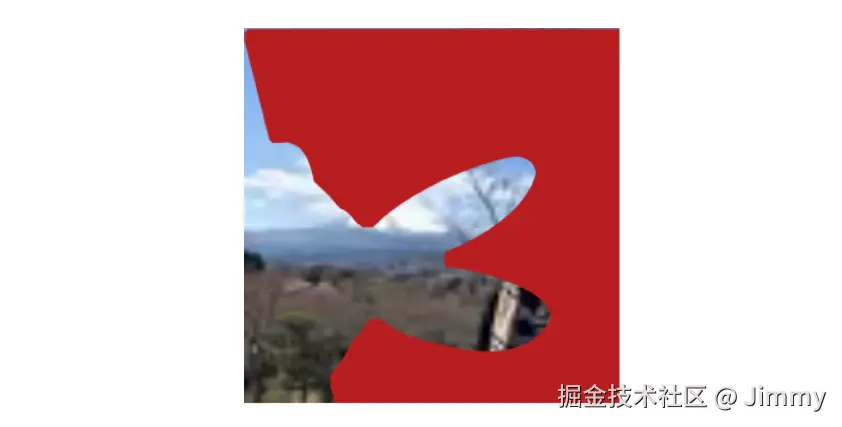

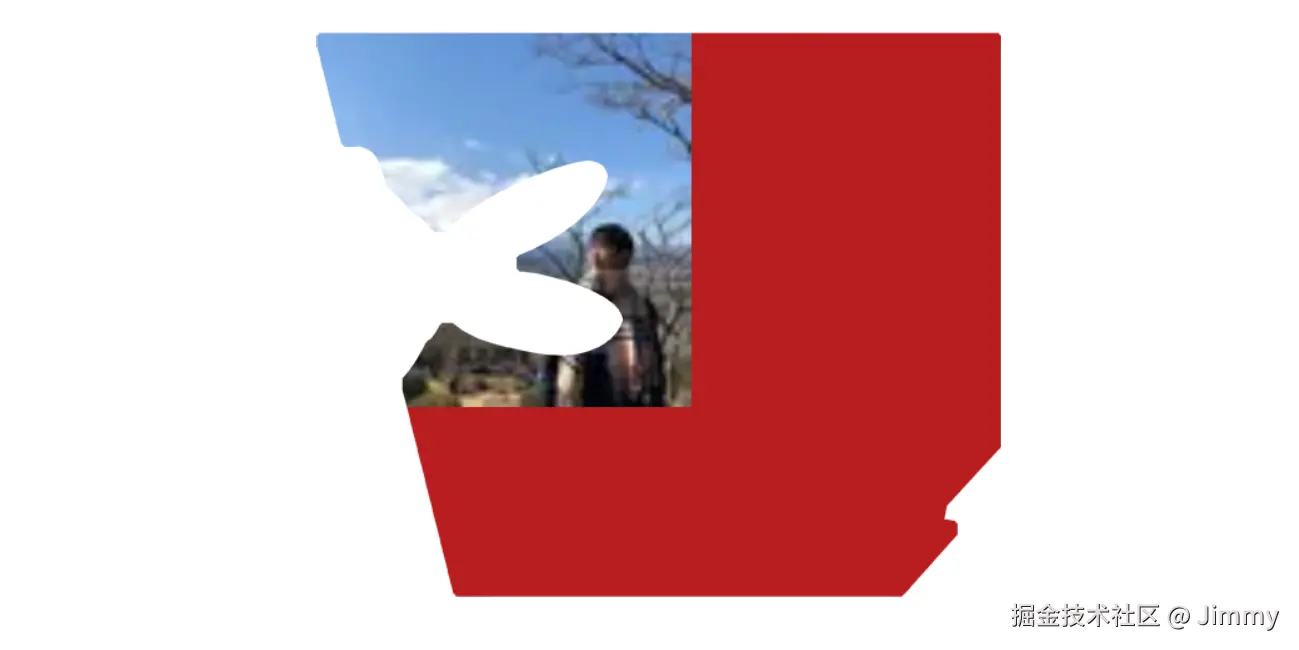

• source-atop：新图形仅在与已有图形重叠的地方显示，且在已有图形之上。

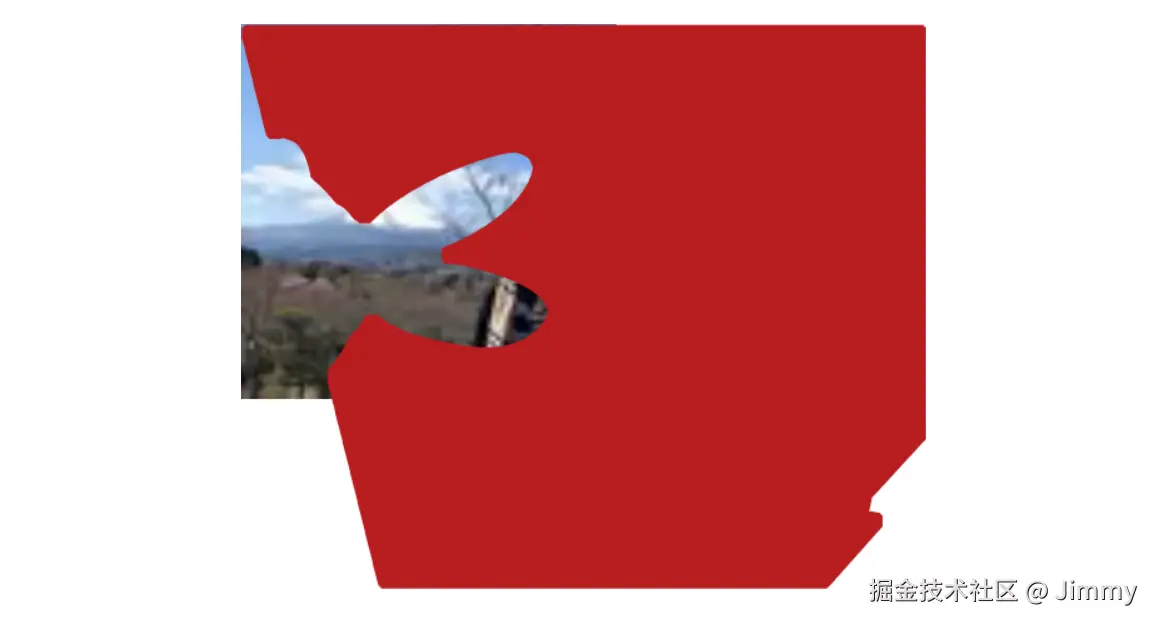

• destination-over：新图形绘制在已有图形之下

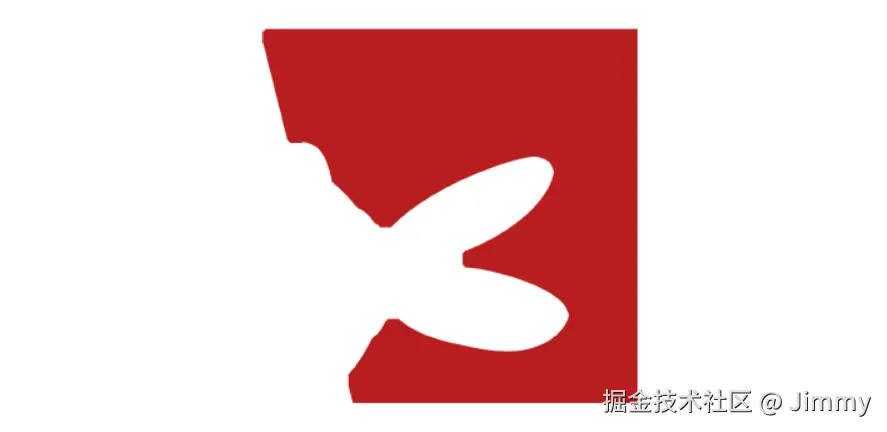

• destination-in：已有图形仅在与新图形重叠的地方显示。

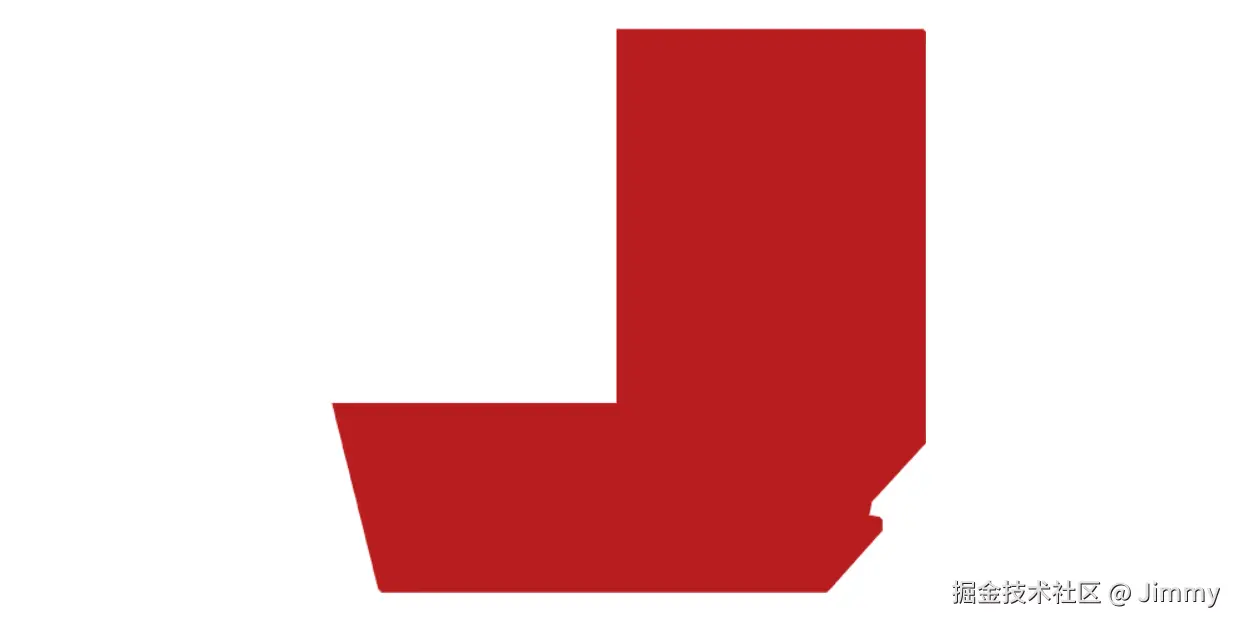

• destination-out：已有图形仅在不与新图形重叠的地方显示

• destination-atop：已有图形仅在与新图形重叠的地方显示，且在新图形之上

• lighter：新图形和已经有的图形颜色值相加

• copy：新图形完成替换已有图形

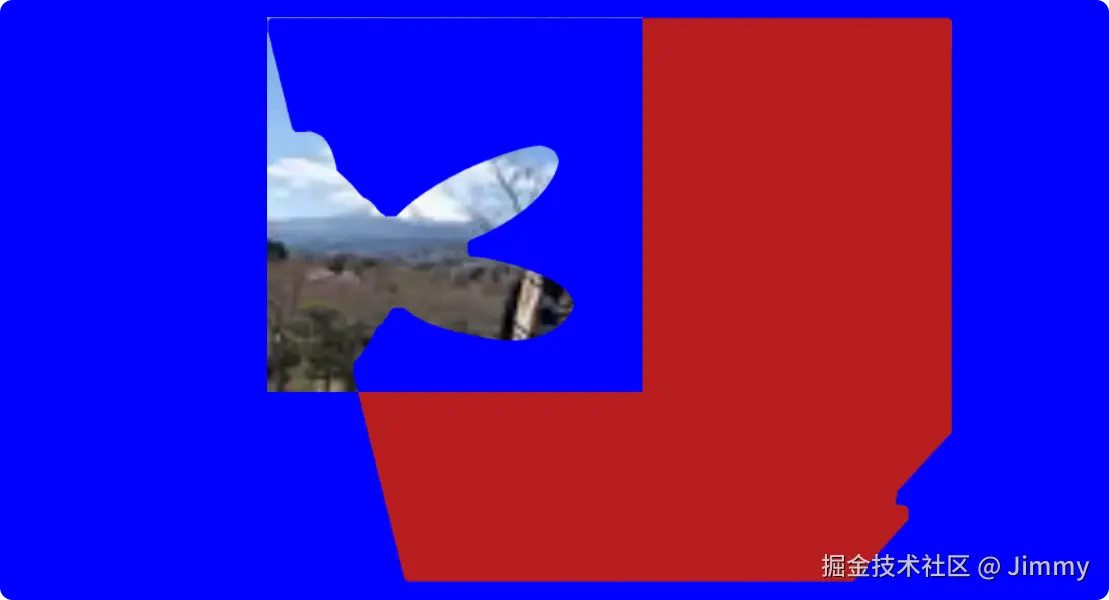

• xor：新图形和已有图形进行抑或操作

登录后复制

body {
  // 方便比较，这里更改下背景颜色
  background-color: blue;
}

• 1.
• 2.
• 3.
• 4.

案例

我们在合成图像的时候，针对不同形状的图层，比如开题给出的图👇

那么我们可以通过 source-atop 将需要的图绘制在红色的区间。

如果，我们需要将蒙层的边框和上面的蒙层进行叠加，获取到新的蒙层内容。我们可以使用 destination-out ：

登录后复制

// 创建图层背景图片-这里统一没有重叠的地方，以原图的为标准，保留其原图不重叠的部分
async function createModelLayerBgImage(params: Params, backgroundImage?: string): Promise<string> {
    const croppedFrame = await createCroppedCanvas(params);
    // 没有背景图则取相框
    if (!backgroundImage) {
        return croppedFrame || whiteBgBase64;
    }

    const modelLayerWidth: number = params.modelLayerInfo.size.width;
    const modelLayerHeight: number = params.modelLayerInfo.size.height;
    const generateCanvas: HTMLCanvasElement | null = document.createElement("canvas");
    generateCanvas.width = modelLayerWidth;
    generateCanvas.height = modelLayerHeight;

    const generateCtx = generateCanvas.getContext("2d");
    if (!generateCtx) {
        console.error("Failed to get 2D context from generate canvas");
        return backgroundImage;

    }

    const bgImage = await loadImage(backgroundImage);
    generateCtx.drawImage(bgImage, 0, 0, modelLayerWidth, modelLayerHeight);

    // 先变成白色背景
    generateCtx.globalCompositeOperation = "source-in";
    generateCtx.fillStyle = "#FFFFFF";
    generateCtx.fillRect(0, 0, modelLayerWidth, modelLayerHeight);


    generateCtx.globalCompositeOperation = "destination-out";
    // 加载剪切的图层的边框背景图
    const croppedFrameImage = await loadImage(croppedFrame);
    generateCtx.drawImage(croppedFrameImage, 0, 0, modelLayerWidth, modelLayerHeight);

    // 返回base64编码的图片 - 变成白色背景图
    const base64Image = generateCanvas.toDataURL("image/png");

    return base64Image;

}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.
• 26.
• 27.
• 28.
• 29.
• 30.
• 31.
• 32.
• 33.
• 34.
• 35.
• 36.
• 37.
• 38.
• 39.
• 40.
• 41.

参考

• Canvas 教程
• 引力粒子特效 - 归为尘埃
• 组合 Compositing
