最近在封装一个组件，有一个字符串枚举类型，发现不支持，想探探原因，看看能否hook解决这个问题！因为数字枚举类型编辑器是支持的。

cocos creator支持的所有属性类型分别是：

[
  "string",
  "number",
  "boolean",
  "array",
  "object",
  "enum",
  "color",
  "vec2",
  "vec3",
  "String",
  "Float",
  "Boolean",
  "Object",
  "Integer",
  "Enum",
  "asset",
  "cc.Asset",
  "cc.Node",
  "cc.Vec2",
  "cc.Vec3",
  "cc.Size",
  "cc.Color",
  "cc.Rect",
  "cc.Vec4"
]

所有类型的显示模版如下：

string
template(t) {
    let i;
    return (i = t.multiline
      ? '\n        <ui-text-area class="flex-1" resize-v></ui-text-area>\n      '
      : '\n        <ui-input class="flex-1"></ui-input>\n      ');
  }
===================
number
template(t) {
      let i;
      return (i = t.slide
        ? '\n        <ui-slider class="flex-1"></ui-slider>\n      '
        : '\n        <ui-num-input class="flex-1"></ui-num-input>\n      ');
    }
===================
boolean

    <ui-checkbox class="flex-1"></ui-checkbox>

===================
array

    <ui-num-input class="flex-1"></ui-num-input>
    <div slot="child"></div>

===================
object

    <div class="child" slot="child"></div>

===================
enum

    <ui-select class="flex-1"></ui-select>

===================
color

    <ui-color class="flex-1"></ui-color>

===================
vec2

    <ui-prop name="X" id="x-comp" slidable class="fixed-label red flex-1">
      <ui-num-input class="flex-1"></ui-num-input>
    </ui-prop>
    <ui-prop name="Y" id="y-comp" slidable class="fixed-label green flex-1">
      <ui-num-input class="flex-1"></ui-num-input>
    </ui-prop>

===================
vec3

    <ui-prop name="X" id="x-comp" slidable class="fixed-label red flex-1">
      <ui-num-input class="flex-1"></ui-num-input>
    </ui-prop>
    <ui-prop name="Y" id="y-comp" slidable class="fixed-label green flex-1">
      <ui-num-input class="flex-1"></ui-num-input>
    </ui-prop>
    <ui-prop name="Z" id="z-comp" slidable class="fixed-label blue flex-1">
      <ui-num-input class="flex-1"></ui-num-input>
    </ui-prop>

===================
String
template(t) {
    let i;
    return (i = t.multiline
      ? '\n        <ui-text-area class="flex-1" resize-v></ui-text-area>\n      '
      : '\n        <ui-input class="flex-1"></ui-input>\n      ');
  }
===================
Float
template(t) {
      let i;
      return (i = t.slide
        ? '\n        <ui-slider class="flex-1"></ui-slider>\n      '
        : '\n        <ui-num-input class="flex-1"></ui-num-input>\n      ');
    }
===================
Boolean

    <ui-checkbox class="flex-1"></ui-checkbox>

===================
Object

    <div class="child" slot="child"></div>

===================
Integer
template(t) {
      let i;
      return (i = t.slide
        ? '\n        <ui-slider class="flex-1"></ui-slider>\n        '
        : '\n        <ui-num-input class="flex-1" type="int"></ui-num-input>\n        ');
    }
===================
Enum

      <ui-select class="flex-1"></ui-select>

===================
asset
(t) =>
      `\n        <ui-asset class="flex-1" type="${t.assetType}"></ui-asset>\n      `
===================
cc.Asset
(t) =>
      `\n        <ui-asset class="flex-1" type="${t.assetType}"></ui-asset>\n      `
===================
cc.Node
(t) =>
      `\n        <ui-node class="flex-1"\n          type="${t.typeid}"\n          typename="${t.typename}"\n        ></ui-node>\n      `
===================
cc.Vec2

        <ui-prop name="X" id="x-comp" subset slidable class="fixed-label flex-1">
          <ui-num-input class="flex-1"></ui-num-input>
        </ui-prop>

        <ui-prop name="Y" id="y-comp" subset slidable class="fixed-label flex-1">
          <ui-num-input class="flex-1"></ui-num-input>
        </ui-prop>

===================
cc.Vec3

        <ui-prop name="X" id="x-comp" subset slidable class="fixed-label flex-1">
          <ui-num-input class="flex-1"></ui-num-input>
        </ui-prop>

        <ui-prop name="Y" id="y-comp" subset slidable class="fixed-label flex-1">
          <ui-num-input class="flex-1"></ui-num-input>
        </ui-prop>

        <ui-prop name="Z" id="z-comp" subset slidable class="fixed-label flex-1">
          <ui-num-input class="flex-1"></ui-num-input>
        </ui-prop>

===================
cc.Size

      <ui-prop name="W" id="w-comp" subset slidable class="fixed-label flex-1">
        <ui-num-input class="flex-1"></ui-num-input>
      </ui-prop>
      <ui-prop name="H" id="h-comp" subset slidable class="fixed-label flex-1">
        <ui-num-input class="flex-1"></ui-num-input>
      </ui-prop>

===================
cc.Color

      <ui-color class="flex-1"></ui-color>

===================
cc.Rect

      <div class="vertical flex-1">
        <div class="layout horizontal">
          <ui-prop subset slidable name="X" class="fixed-label flex-1" style="min-width: 0; margin-right: 10px;">
            <ui-num-input id="x-input" class="flex-1"></ui-num-input>
          </ui-prop>
          <ui-prop subset slidable name="Y" class="fixed-label flex-1" style="min-width: 0;">
            <ui-num-input id="y-input" class="flex-1"></ui-num-input>
          </ui-prop>
        </div>
        <div class="layout horizontal">
          <ui-prop subset slidable name="W" class="fixed-label flex-1" style="min-width: 0; margin-right: 10px;">
            <ui-num-input id="w-input" class="flex-1"></ui-num-input>
          </ui-prop>
          <ui-prop subset slidable name="H" class="fixed-label flex-1" style="min-width: 0;">
            <ui-num-input id="h-input" class="flex-1"></ui-num-input>
          </ui-prop>
        </div>
      </div>

===================
cc.Vec4

      <div class="vertical flex-1">
        <div class="layout horizontal">
          <ui-prop name="X" class="fixed-label flex-1" style="min-width: 0; margin-right: 10px;">
            <ui-num-input id="x-input" class="flex-1"></ui-num-input>
          </ui-prop>
          <ui-prop name="Y" class="fixed-label flex-1" style="min-width: 0;">
            <ui-num-input id="y-input" class="flex-1"></ui-num-input>
          </ui-prop>
        </div>
        <div class="layout horizontal">
          <ui-prop name="Z" class="fixed-label flex-1" style="min-width: 0; margin-right: 10px;">
            <ui-num-input id="z-input" class="flex-1"></ui-num-input>
          </ui-prop>
          <ui-prop name="W" class="fixed-label flex-1" style="min-width: 0;">
            <ui-num-input id="w-input" class="flex-1"></ui-num-input>
          </ui-prop>
        </div>
      </div>

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.
59.
60.
61.
62.
63.
64.
65.
66.
67.
68.
69.
70.
71.
72.
73.
74.
75.
76.
77.
78.
79.
80.
81.
82.
83.
84.
85.
86.
87.
88.
89.
90.
91.
92.
93.
94.
95.
96.
97.
98.
99.
100.
101.
102.
103.
104.
105.
106.
107.
108.
109.
110.
111.
112.
113.
114.
115.
116.
117.
118.
119.
120.
121.
122.
123.
124.
125.
126.
127.
128.
129.
130.
131.
132.
133.
134.
135.
136.
137.
138.
139.
140.
141.
142.
143.
144.
145.
146.
147.
148.
149.
150.
151.
152.
153.
154.
155.
156.
157.
158.
159.
160.
161.
162.
163.
164.
165.
166.
167.
168.
169.
170.
171.
172.
173.
174.
175.
176.
177.
178.
179.
180.
181.
182.
183.
184.
185.
186.
187.
188.
189.
190.
191.
192.
193.
194.
195.
196.
197.
198.
199.

有一个关键算法, 它是获取所有属性源头：

function getClassAttrs(ctor) {
  return ctor.hasOwnProperty('__attrs__') && ctor.__attrs__ || createAttrs(ctor);
}

function attr(ctor, propName, newAttrs) {
  var attrs = getClassAttrs(ctor);

  if (!CC_DEV || typeof newAttrs === 'undefined') {
    // get
    var prefix = propName + DELIMETER;
    var ret = {};

    for (var key in attrs) {
      if (key.startsWith(prefix)) {
        ret[key.slice(prefix.length)] = attrs[key];
      }
    }

    return ret;
  } else if (CC_DEV && typeof newAttrs === 'object') {
    // set
    cc.warn("`cc.Class.attr(obj, prop, { key: value });` is deprecated, use `cc.Class.Attr.setClassAttr(obj, prop, 'key', value);` instead please.");

    for (var _key in newAttrs) {
      attrs[propName + DELIMETER + _key] = newAttrs[_key];
    }
  }
} // returns a readonly meta object

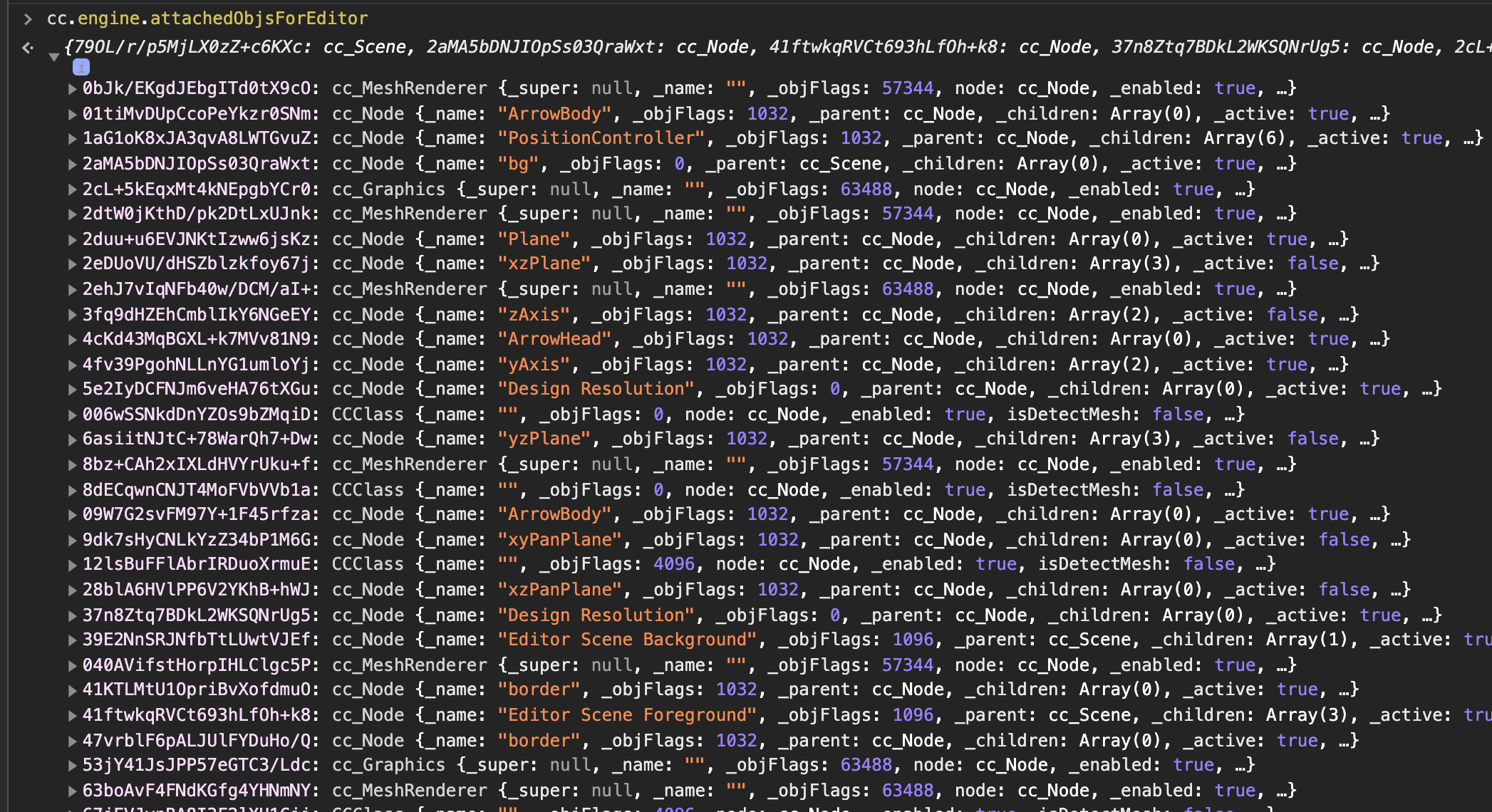

creator编辑器自己有一个运行时，所有的对象存放cc.engine.attachedObjsForEditor：

cocos craetor2.4.5 逆向之属性面板显示原理_ide

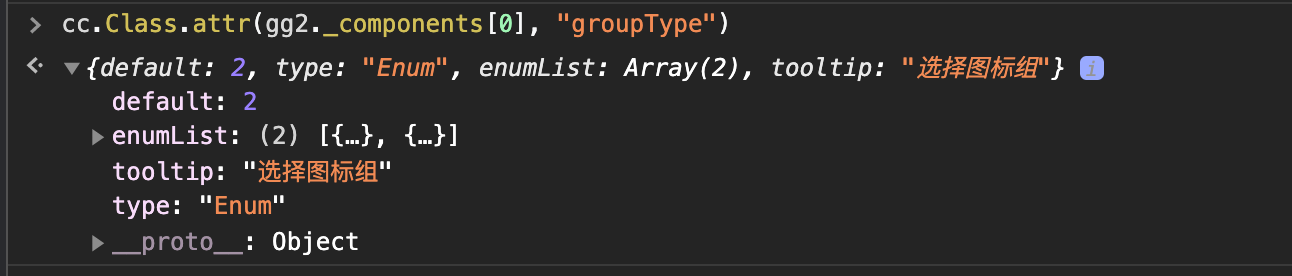

如果是数字枚举, 结果如下：

cocos craetor2.4.5 逆向之属性面板显示原理_ide_02

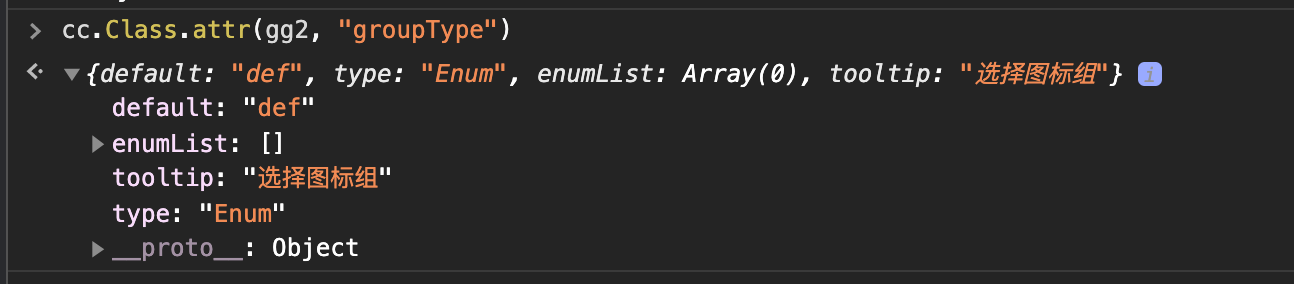

如果是字符串枚举，结果如下：

cocos craetor2.4.5 逆向之属性面板显示原理_string类_03

这个就是问题所在了，类型是Enum，默认值string类型，enumList 为空。

enumList 元素对象类型是{name:xxx, value: v}

enumList 的数据来源算法是：

cc.Enum.getList = function (enumDef) {
  if (enumDef.__enums__) return enumDef.__enums__;
  var enums = enumDef.__enums__ = [];

  for (var name in enumDef) {
    var value = enumDef[name];

    if (Number.isInteger(value)) {
      enums.push({
        name: name,
        value: value
      });
    }
  }

  enums.sort(function (a, b) {
    return a.value - b.value;
  });
  return enums;
};

从这个代码就可以知道enumList为啥空了，因为只处理了interger.

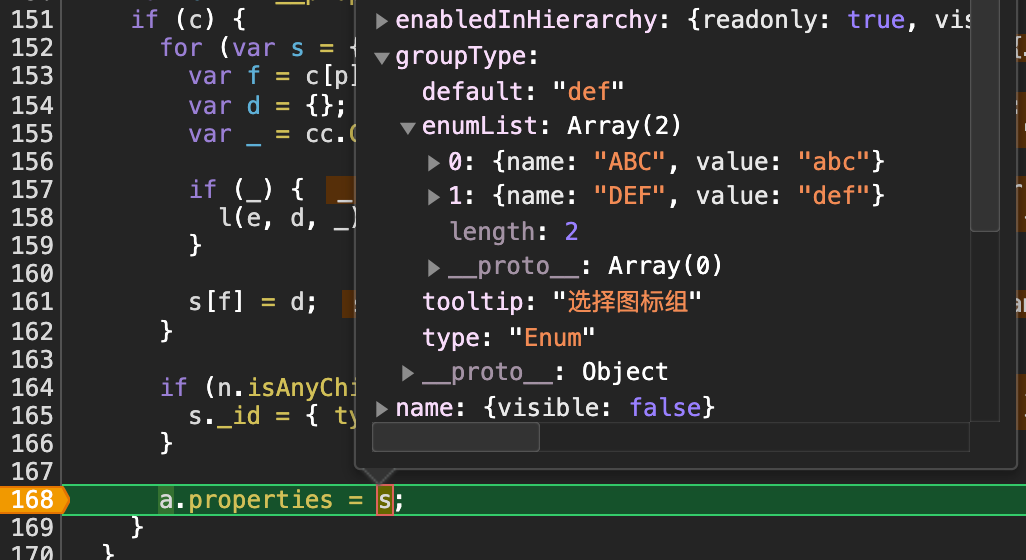

写一个插件看看，强行让它也可以处理string类型看看

cocos craetor2.4.5 逆向之属性面板显示原理_ide_04

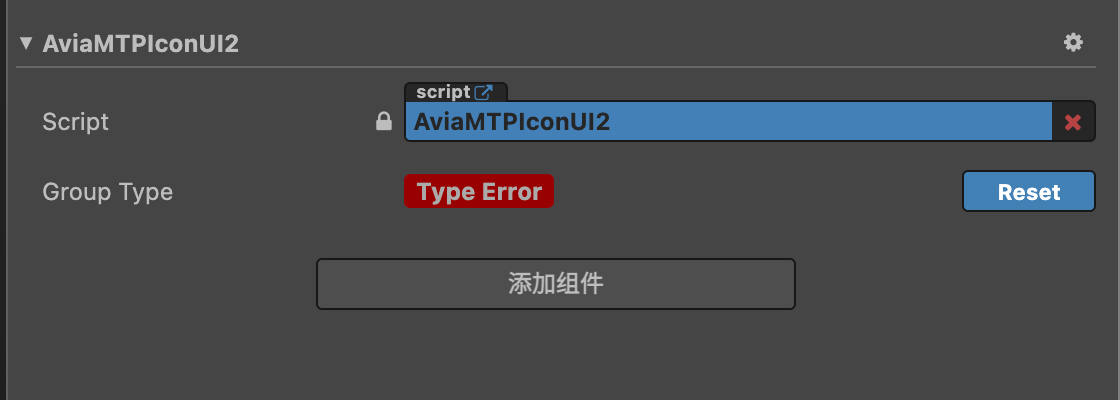

现在插件运行正确，确实能赋值给enumList了，但是还是显示类型错误

cocos craetor2.4.5 逆向之属性面板显示原理_字符串_05

那么就需要从显示逻辑着手了，为啥显示Type Error:

这是错误组件cc-type-error-prop：

cocos craetor2.4.5 逆向之属性面板显示原理_字符串_06

看看什么时候会用cc-type-error-prop组件：

cocos craetor2.4.5 逆向之属性面板显示原理_string类_07

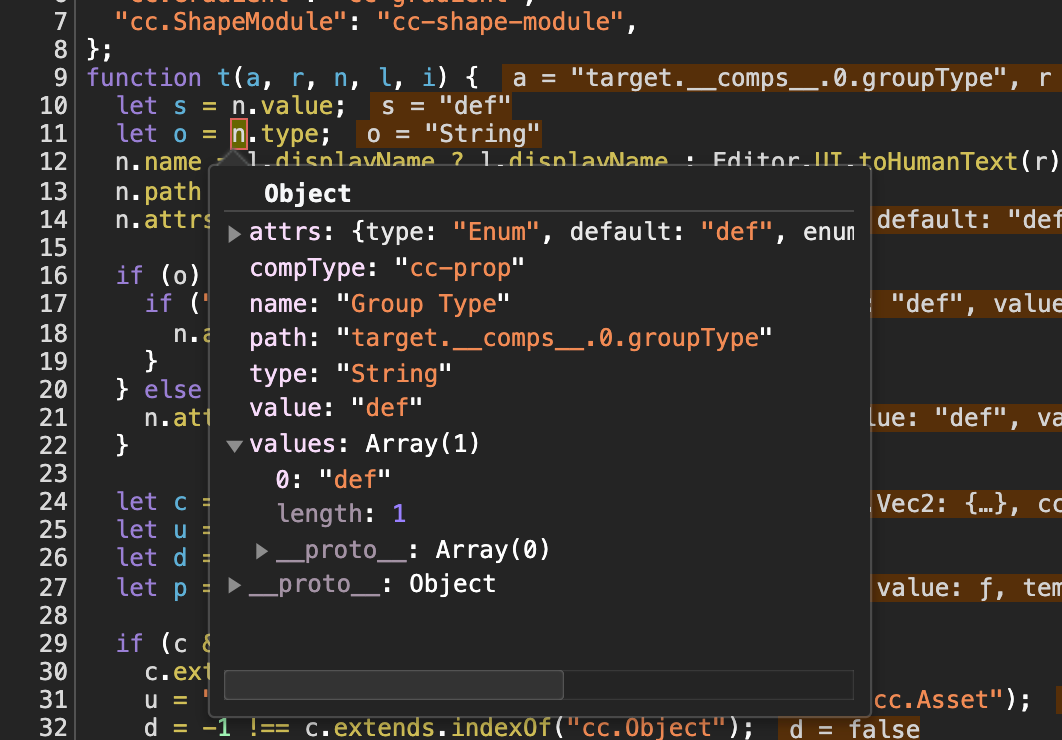

通过断点找到了异常的地方，大概的意思值类型String和Enum不是一个类型

cocos craetor2.4.5 逆向之属性面板显示原理_字符串_08

这个数据本身没问题，因为字符串枚举，底层本身就是string。

enum CmpIconGroup {

　　ABC = 'abc',

　　DEF = 'def',

}

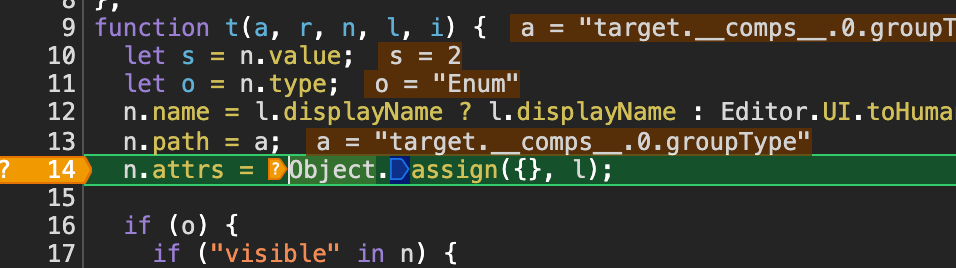

从初步分析结果来看，数字枚举应该也会显示Type Error才对，因为number类似不等于Enum, 再次分析正确的情况：

cocos craetor2.4.5 逆向之属性面板显示原理_string类_09

非常好，这就是为啥不显示的Type Error的原因了， value是2，但是o却是Enum. 并没有识别出是Number

为啥value=2能识别出是Enum, 而value='def'确是string?

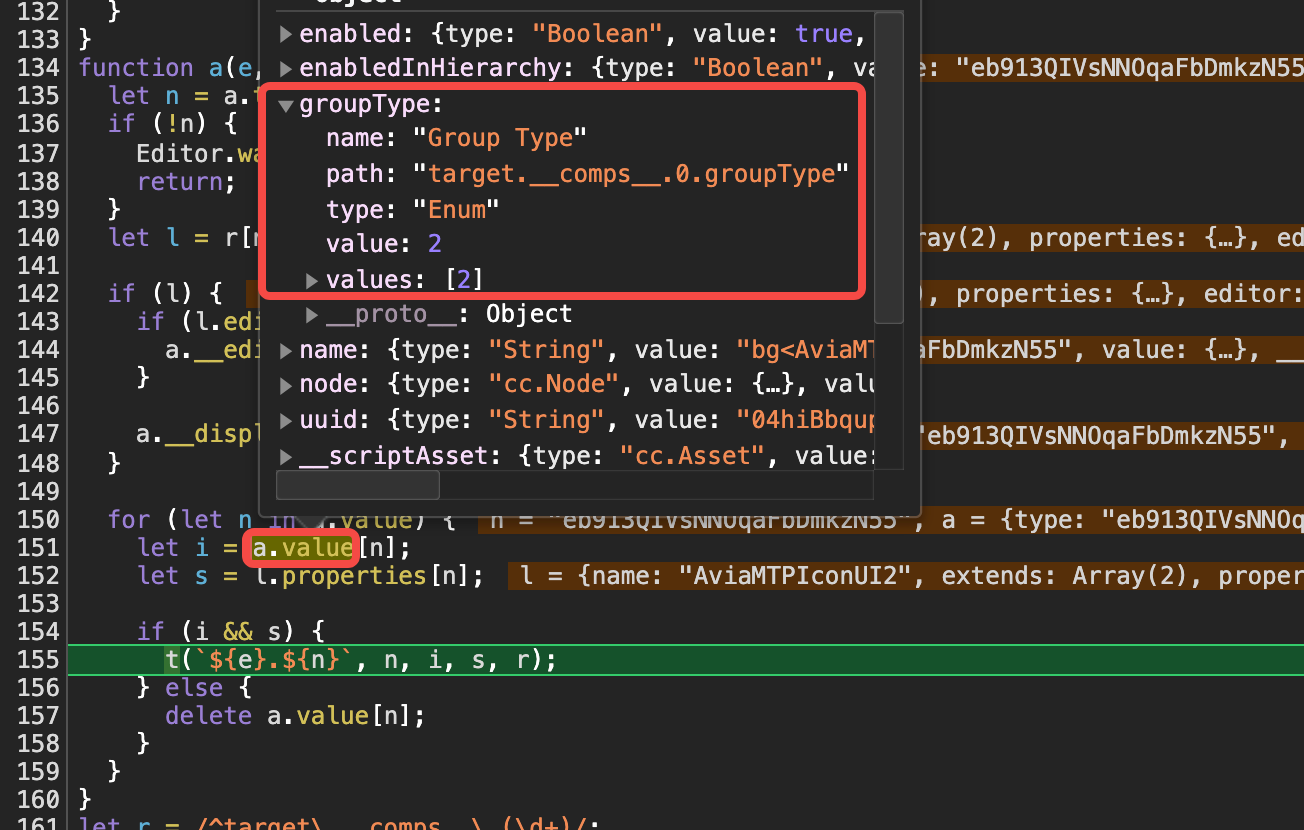

继续往前跟踪, 发现之前忽略一点，只关注了prop属性值，没有关心value值：

cocos craetor2.4.5 逆向之属性面板显示原理_string类_10

继续往前，看看为啥数字2为啥可以识别出Enum：

cocos craetor2.4.5 逆向之属性面板显示原理_字符串_11

这个数字2，源头就是Enum, 再看看字符串枚举，这个源头是啥：

cocos craetor2.4.5 逆向之属性面板显示原理_string类_12

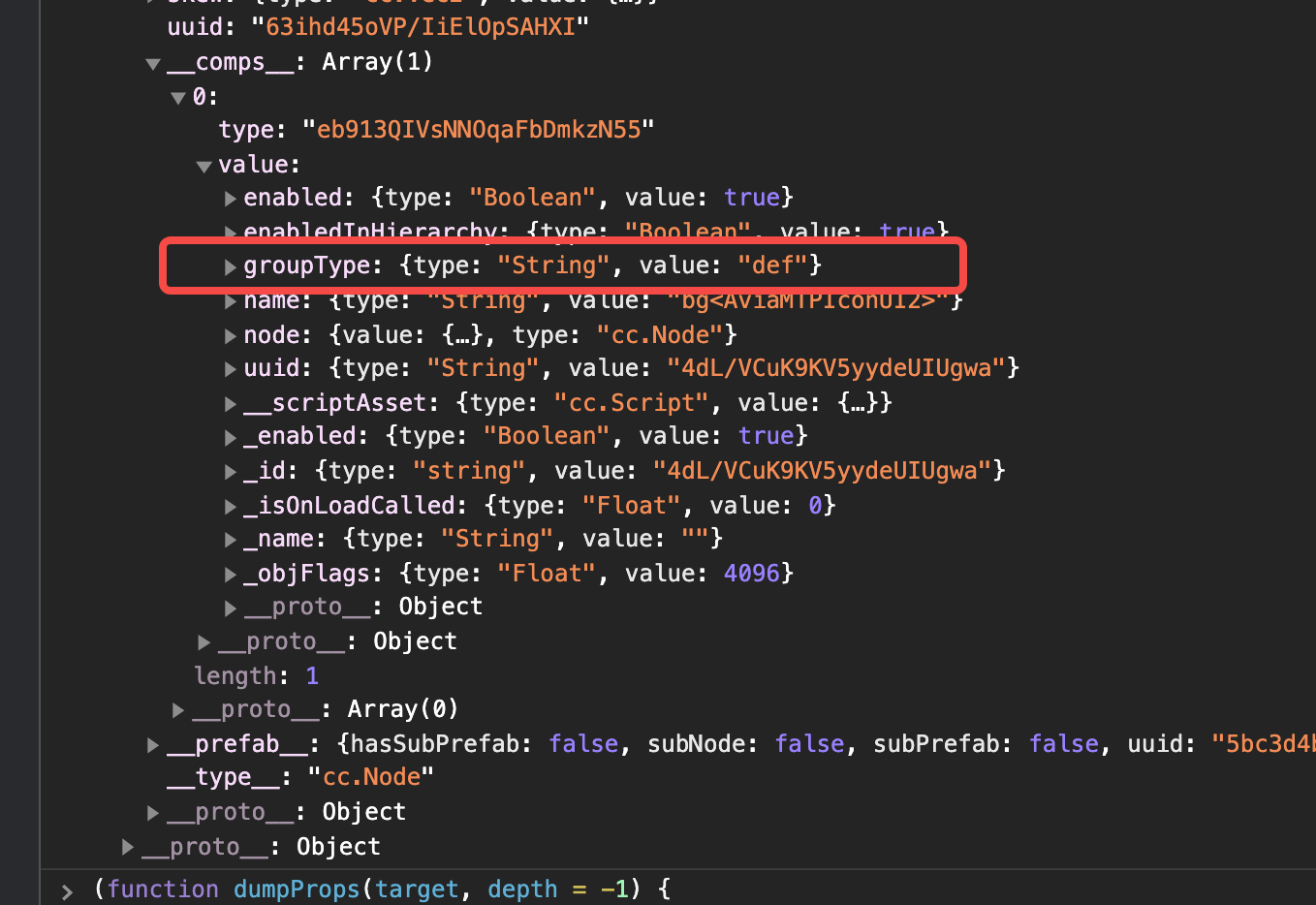

数据源头也是Enum，但是经过Editor.getNodeDump(node) 之后变成了String：

cocos craetor2.4.5 逆向之属性面板显示原理_字符串_13

继续挖掘，找到了根源：

cocos craetor2.4.5 逆向之属性面板显示原理_字符串_14

如果原始数据是Enum, 值是Number类型时，强制用Enum，而忽略了string类型。这也是为啥Type Error的真正原因。

知道原因就好处理了，直接hook Editor.getNodeDump方法, 解决编辑器不支持字符串枚举的方法是写一个插件，代码如下：

if(CC_EDITOR){
        cc.Enum.getList = function (enumDef) {
            if (enumDef.__enums__) return enumDef.__enums__;
            var enums = enumDef.__enums__ = [];

            let isStr = false;
            for (var name in enumDef) {
              var value = enumDef[name];

              isStr = typeof value === 'string';
              enums.push({name: name,value: value});
            }

            !isStr && enums.sort(function (a, b) {
              return a.value - b.value;
            });
            return enums;
        };

        const oldDump = Editor.getNodeDump;
        Editor.getNodeDump = function(node){
            const ret = oldDump(node);
            let {types, value} = ret;
            if(value.__comps__){
                value.__comps__.forEach((comp)=>{
                    const cmpType = types[comp.type];
                    const properties = cmpType.properties;
                    for(let propKey in properties){
                        const prop = properties[propKey];
                        if(prop.type === 'Enum'){// 真实数据是Enum类型
                            comp.value[propKey].type = 'Enum';
                        }
                    }
                });
            }
            return ret;
        }

        Editor.UI.getProperty('Enum').inputValue = function(){
            const ty = this.get_real_type();
            if(ty == 'string'){
                return this.$input.value;
            }
            return Number(this.$input.value);
        }

        Editor.UI.getProperty('Enum').get_real_type = function(){
            if(this.__ty){
                return this.__ty;
            }
            let ty = 'string';
            try{
                ty = typeof this._attrs.enumList[0].value;
            }catch(e){
                // pass
            }
            this.__ty = ty;
            return ty;
        }

        const oldEidtorWarn = Editor.warn;
        Editor.warn = function(s){// hook 枚举类型保存错误的警告！因为已经支持string类型了
            if(typeof s == 'string' && s.startsWith('Expecting number type of value for')){
                return;
            }
            return oldEidtorWarn.apply(Editor, arguments);
        }
    }
