前言

本篇文章是前一篇《Linux源进源出》的后续，有些场景在那里有更详细的介绍，为能更方便的读懂本文，建议先阅读 《Linux源进源出》。

负载均衡介绍

负载均衡英文名称为Load Balance，其含义就是指将负载(工作任务)进行平衡、分摊到多个操作单元上进行运行，例如FTP服务器、Web服务器。常用的负载均衡软件有Nginx，HAProxy，他们功能不在这里复述。

负载均衡部署时一般使用反射代理方式，即由负载均衡代理真实的服务器，用户需要访问业务时，首先访问的是负载均衡，再由负载代理用户去访问服务器。在整个代理过程中，服务器收到请求的源IP都为负载均衡的IP，等于服务器无法感知用户的真实源IP，可能会出现无法溯源等的安全隐患。虽然在大数场景下可以通过在HTTP头中添加X-Forwarded-For字段以记录用户的真实IP，但是仍有部分场景的需求无法解决。

下面介绍一种方式，在完全保留负载均衡功能的情况下，让服务器收到请求的源IP都为用户的真实IP，无需额外添加X-Forwarded-For字段，完全解决服务器获取用户的真实源IP的需求。

下面只介绍HAProxy的实现方式，Nginx暂不讨论。

HAProxy配置

HAproxy组件要求

为实现HAProxy保持客户源IP，一定包含USE_LINUX_TPROXY组件，通过 haproxy -vv | grep USE_LINUX_TPROXY 命令可以查询，输出USE_LINUX_TPROXY=1表示包含该组件：

HAProxy保持源IP_保持客户端IP

如果HAProxy不包含USE_LINUX_TPROXY组件，可通过源码编译安装的方式包含USE_LINUX_TPROXY组件：

//make时设置 USE_LINUX_TPROXY=1
make TARGET=linux-glibc arch=x86_64 USE_LINUX_TPROXY=1 USE_OPENSSL=1 ADDLIB=-lz
  • 1.
  • 2.

HAProxy配置

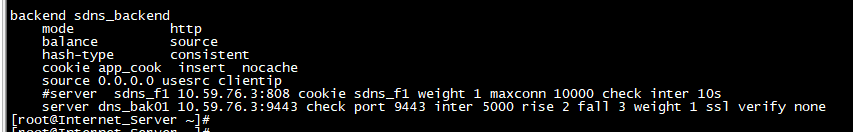

要实现保持客户的源IP，HAProxy的只在后端服务的配置中添加 source 0.0.0.0 usesrc clientip 配置，表示针对全部源IP都使用用户客户端IP，其它的配置有功能没有任何匹配

HAProxy保持源IP_HAProxy_02

HAProxy回包处理

针对这个场景，HAProxy还需要配置回包的处理，按照报文转发过程分析，将在后面章节介绍HAProxy回包处理。

后端服务器配置

在业务的访问场景中有三个角色：用户，HAProxy，服务器。针对请求流量，访问路径为 用户 -> HAProxy -> 服务器，而且在HAProxy环节中，有SSL卸载、URL分流等关键操作，并不是简单的转发处理，所以针对服务器发出的回应流量，必须回到HAProxy，这样才能保证业务的访问正常。这也是HAProxy发往服务器时源IP为HAProxy的原因之一。

在这个场景中，我们要使HAProxy发往服务器时源IP保持为客户端的IP，这样服务器发出的回应流量就直接转发到网关，并由网关转发到互联网，这样回应流量就回不到HAProxy，可以把服务器的网关设置成HAProxy解决此问题，但是服务器的全部都会转发到HAProxy，增加HAProxy的负载，所以这个方式也不合适。

HAProxy保持源IP_保持客户端IP_03

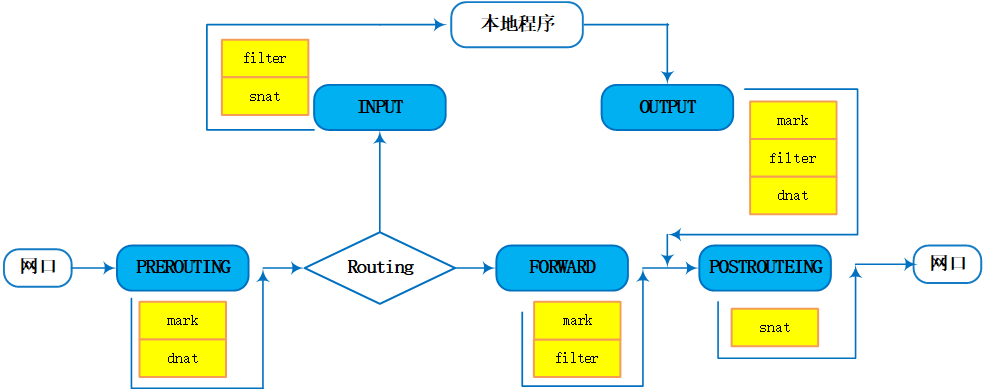

结合上面的转发流程图和之前的Linux源进源出实验，在服务器识别出从HAProxy转发过来的流量，并把对应回报文转发到HAProxy就可以实现。作为一个应用服务器一般只有一接口，通过报文入接口区分报文不现实，这里通过在prerouting链匹配请求报文的源MAC来识别从HAProxy转发过来的流量：

//创建链，以配置源MAC设置ct mark
nft add chain ip tb_0 meta_mark '{ type filter hook prerouting priority -150; }'
//针对源MAC为HAProxy的请求报文，设置ct mark为0x2000
nft add rule ip archi_table meta_mark iif eth0 ct direction original ether saddr fa:16:3e:ff:9e:b2 ct mark set 0x2000 return
  • 1.
  • 2.
  • 3.
  • 4.

请求报文经过prerouting链设置ct mark后，其它转发流程都一样，最终通过input链进入本地程序。本地程序处理完后进行回应，参照上面的流程图，本地程序的回包经过outpug和postrouting链直接出网，并不经过prerouting链和Routing，所以无法按之前的源进源出实验处理。

针对这个场景，在output链中新增了一个route表(这个表只在output链中有)，在route表中匹配ct mark，并通过ip rule规则查找路由表：

//在output链中添加route表，以根据ct mark设置meta mark
nft add chain ip tb_0 output_route '{ type route hook output priority -150; }'
//把ct mark复制到meta mark
nft add rule ip tb_0 output_route ct direction reply ct mark != 0x00000000 meta mark set ct mark
  • 1.
  • 2.
  • 3.
  • 4.

设置成报文的meta mark后，添加ip rule规则：

//如果meta mark为0x2000,说明请求报文从HAProxy转发过来，就查找路由table_haproxy，以实现把回应报文转发到HAProxy：
ip rule add fwmark 0x2000 table table_haproxy priority 3
  • 1.
  • 2.

修改rt_tables 文件，在里面添加路由表table_haproxy，每个路由表要有一个唯一的ID，修改之后的文件如下：

HAProxy保持源IP_负载均衡_04

报文在转发过程中通过ip rule规则进入路由表查找路由，所以我们需要在对应路由表中添加对应的路由：

//进入路由表table_haproxy的报文全部转发到HAProxy
ip route add default via 10.0.0.250 table table_haproxy
  • 1.
  • 2.

HAProxy回报处理

经过上面的流程，服务器的回应报文已经返回到HAProxy，但是回应报文的目的IP为客户端真实，而非HAProxy的本机IP，这样HAProxy会把这报文直接转发出去，不会送到本机的HAProxy进程处理，这样肯定是不行的，所以针对服务器的回应报文，需要经过特殊处理。

在这里，需要针对服务器到HAProxy的回应报文进行特殊处理，为精确识别回应报文，而不是全部从服务器发过来的报文，继续使用ct mark标识，而且是在HAProxy往服务器发报文的时候就设置ct mark，这样就可以精确识别出对应的回应报文。在HAProxy的OUTPUT链添加route表设置ct mark：

//在output链中添加route表，对HAProxy发往服务器的请求报文设置ct mark:
nft add chain ip tb_0 output_route '{ type route hook output priority -150; }'
//针对本机访问后端服务器的请求报文，设置ct mark为0x3000
nft add rule ip tb_0 output_route ct direction original ip saddr != 172.16.34.17  ip daddr 172.16.34.30 tcp dport 80 ct mark set 0x3000
  • 1.
  • 2.
  • 3.
  • 4.

通过以上设置，全部从HAProxy发送后端服务器的请求报文，都设置了ct mark，针对回应报文，在prerouting链中把ct mark复制到meta mark：

//创建链，把ct mark复制到meta mark:
nft add chain ip tb_0 meta_mark '{ type filter hook prerouting priority -150; }'
//针对回应报文，只要ct mark不为0，说明要把ct mark复制到meta mark:
nft add rule ip tb_0 meta_mark ct direction reply ct mark != 0x00000000 meta mark set ct mark
  • 1.
  • 2.
  • 3.
  • 4.

设置成报文的meta mark后，添加ip rule规则：

//如果meta mark为0x3000,说明是从服务器到HAProxy的回应报文，就查找路由table_loop，以把回应报文转发到本机的HAProxy
ip rule add fwmark 0x3000 table table_loop priority 3
  • 1.
  • 2.

修改rt_tables 文件，在里面添加路由表table_loop，每个路由表要有一个唯一的ID，修改之后的文件如下：

HAProxy保持源IP_保持客户端IP_05

报文在转发过程中通过ip rule规则进入路由表查找路由，所以我们需要在对应路由表中添加对应的路由，使回就报文能上送到本机处理：

//添加指向到lo接口的流量，一定要带local参数
ip route add local 0.0.0.0/0 dev lo  table table_loop
  • 1.
  • 2.

互此，HAProxy保持客户源IP的配置已经完成。

场景限制说明：

HAProxy保持客户源IP在使用中有两个限制：

1。HAProxy和后端服务器要在同一网段，只有在同一网段才可以控制后端服务器到HAProxy的回报；

2。在云计算场景下，有的云服务厂家为保障安全会限制云服务器出入流量：入流量的目的IP必须为本机，出流量的源IP必须为本机。在本场景中，HAProxy转发给服务器的流量，在HAProxy上属于出流量，但是源IP不本机的，所以在云计算平台上会把这个报文丢弃；反之，从服务器到HAProxy的流量也到不了HAProxy，因为目的IP不是HAProxy本机。

以上两个场景限制，可以通过GRE等隧道技术解决。
