实现FUJIFILM 打印机墨粉量&托盘纸张监控

1.目的

实现FUJIFILM DocuCentre 打印机 墨粉盒剩余量监控，托盘纸张缺纸监控。

1.1涉及的OID

墨粉盒OID：1.3.6.1.2.1.43.12.1.1.4.1
墨粉量OID： 1.3.6.1.2.1.43.11.1.1.9.1   # FUJIFILM 返回的数据大概是可打印纸张数，HP返回的数据是墨粉剩余百分比，更为直观。
托盘OID： 1.3.6.1.2.1.43.8.2.1.15.1
托盘纸张OID: 1.3.6.1.2.1.43.8.2.1.10.1  # 返回值为0 表示缺纸

2.创建监控模板

因黑白打印机和彩色打印机墨粉盒、纸张托盘数量均不一样，所以使用LLD发现的方式进行监控。

2.1创建墨粉余量监控自动发现

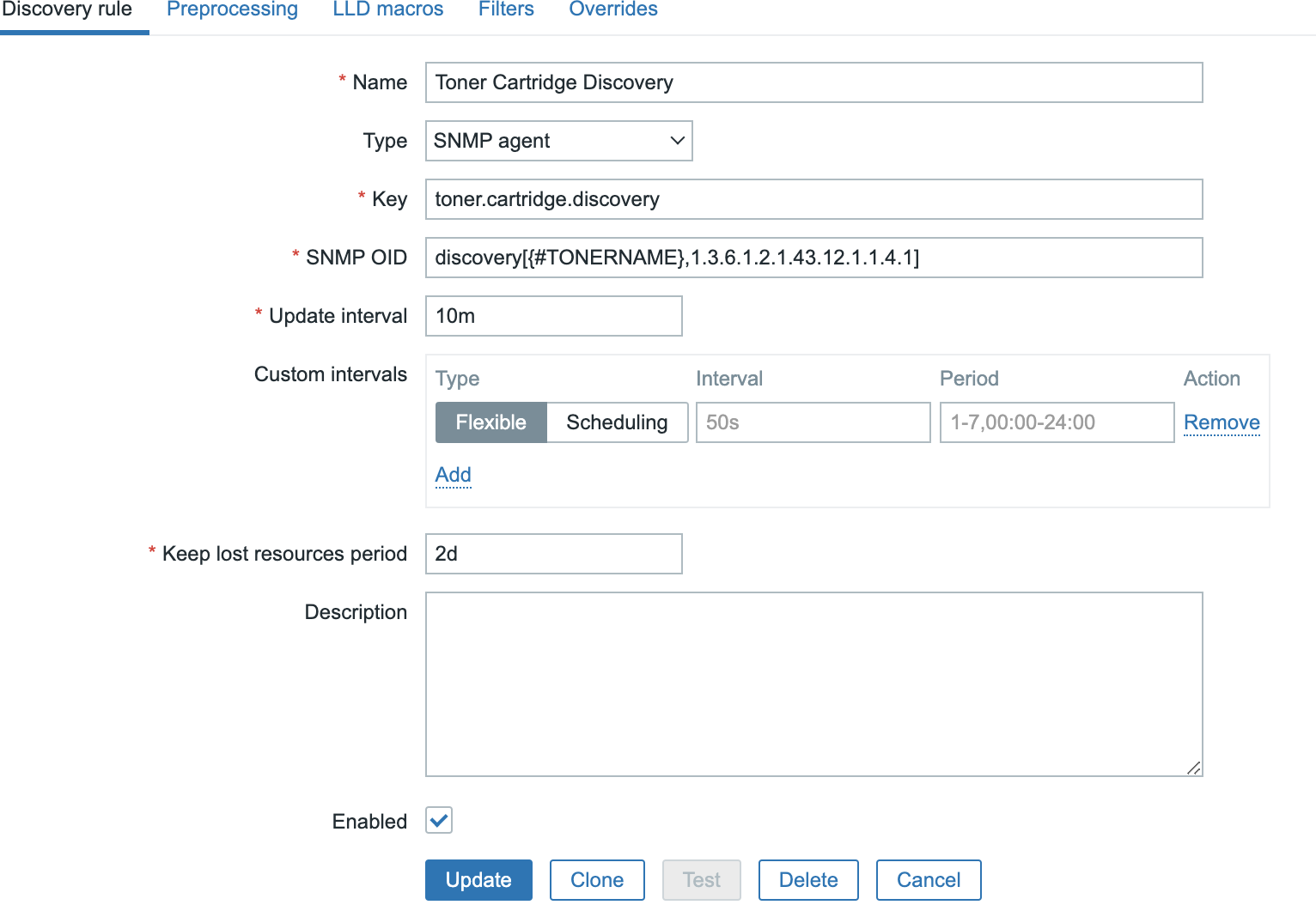

1.创建墨粉盒自动发现

可以先通过snmpwalk 测试下

登录后复制

#oid最后1为1-4分别为四个墨粉盒的索引
[root@zabbix ~]# snmpwalk -v 2c -On -c public ip 1.3.6.1.2.1.43.12.1.1.4.1
.1.3.6.1.2.1.43.12.1.1.4.1.1 = STRING: "black"
.1.3.6.1.2.1.43.12.1.1.4.1.2 = STRING: "yellow"
.1.3.6.1.2.1.43.12.1.1.4.1.3 = STRING: "magenta"
.1.3.6.1.2.1.43.12.1.1.4.1.4 = STRING: "cyan"

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.

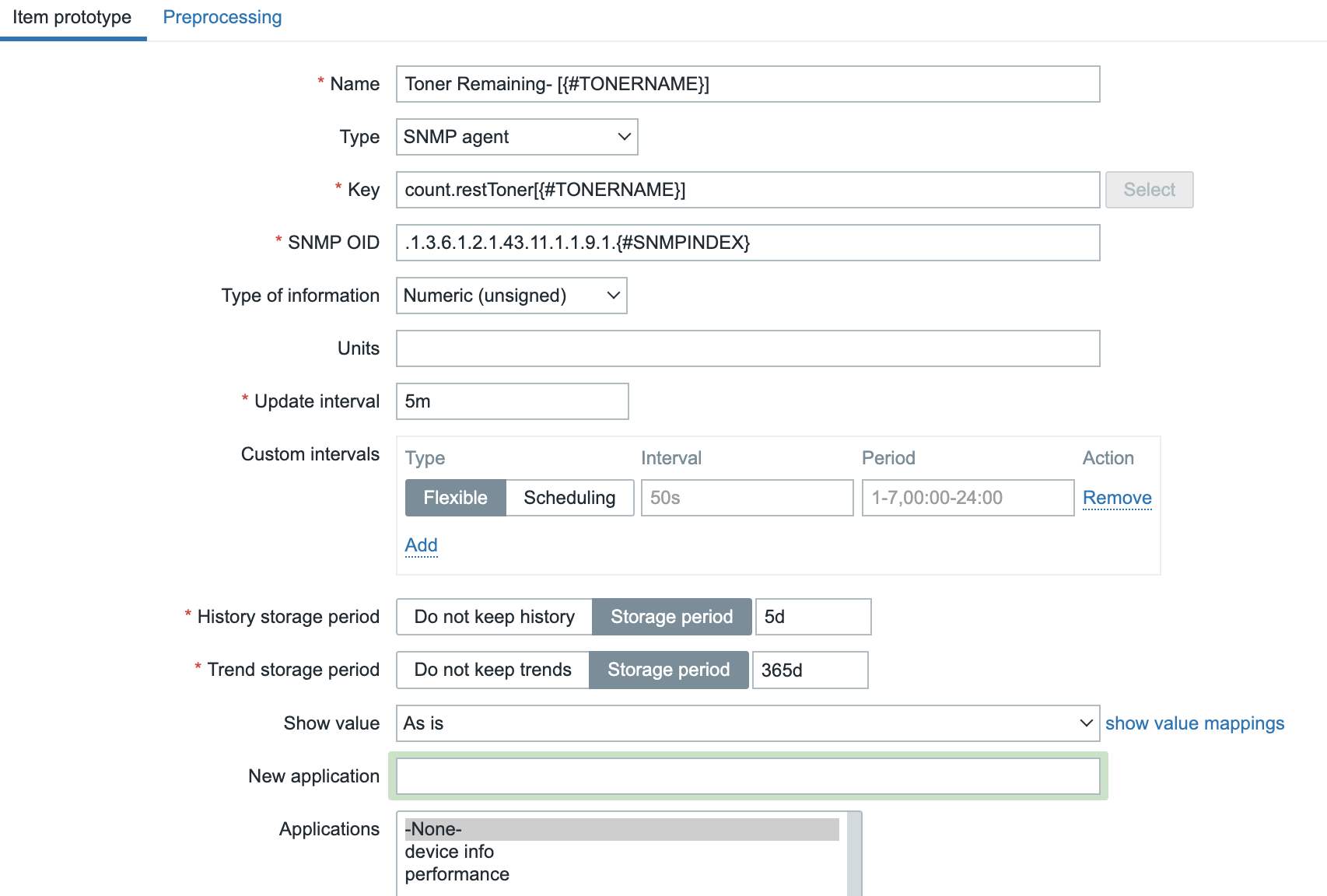

2.创建监控item，引用步骤1中的墨粉盒索引

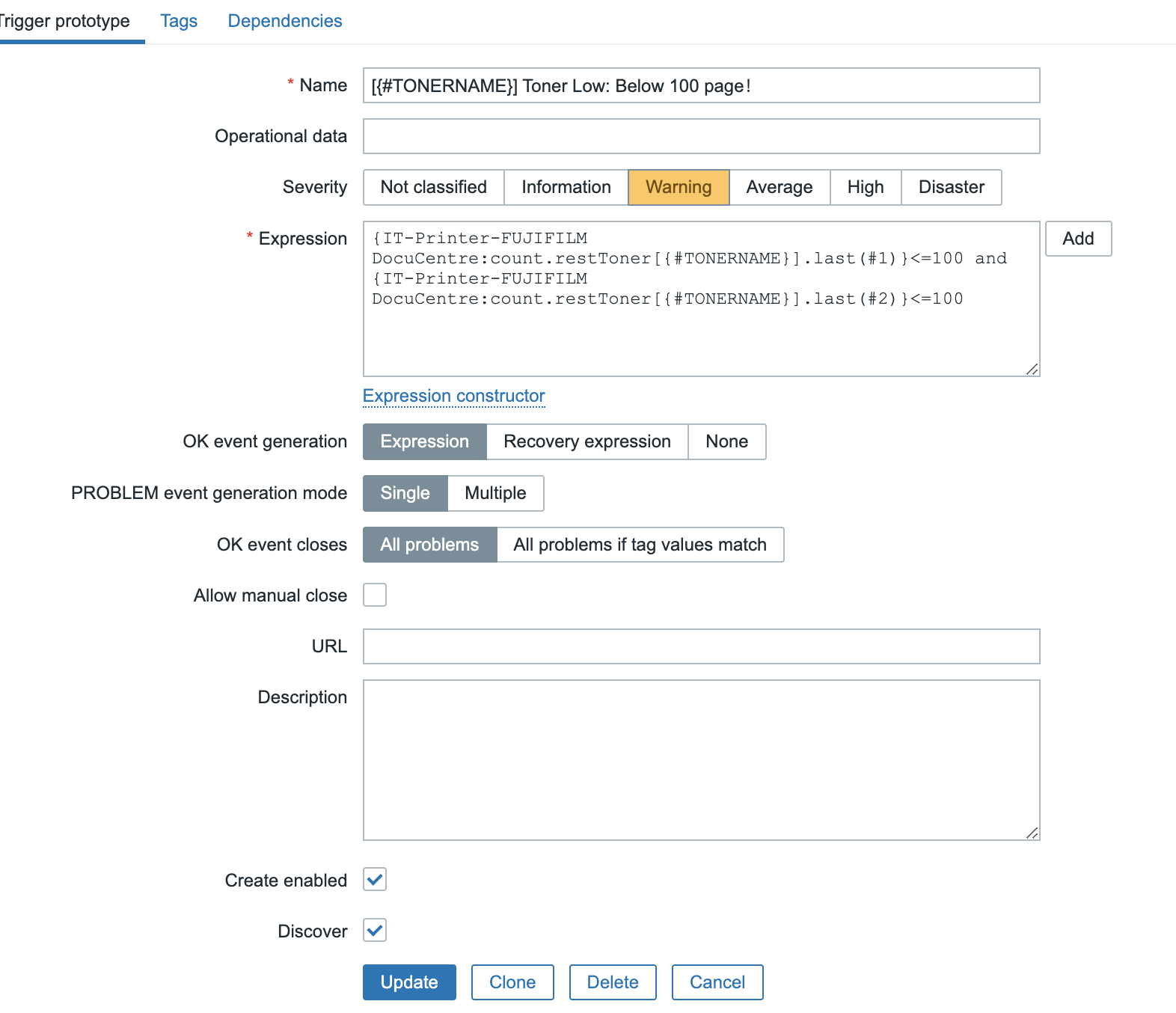

3.创建trigger

2.2创建纸张托盘自动发现

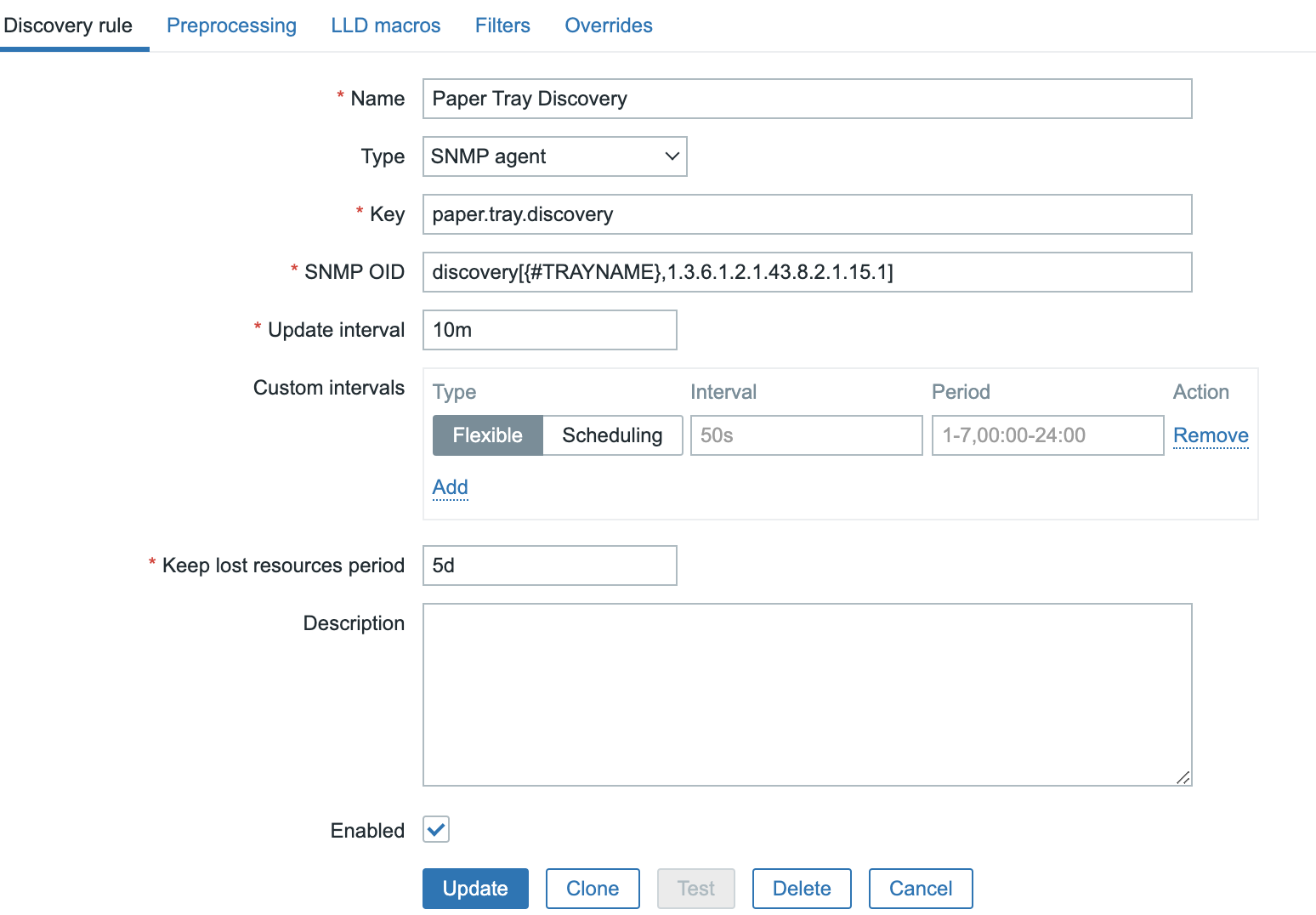

1.创建托盘自动发现

登录后复制

#oid最后一位为托盘索引
[root@zabbix ~]# snmpwalk -v 2c -On -c public ip 1.3.6.1.2.1.43.8.2.1.15.1
.1.3.6.1.2.1.43.8.2.1.15.1.1 = STRING: "FUJI XEROX Internal Input Tray"
.1.3.6.1.2.1.43.8.2.1.15.1.2 = STRING: "FUJI XEROX Internal Input Tray"
.1.3.6.1.2.1.43.8.2.1.15.1.3 = STRING: "FUJI XEROX Internal Input Tray"
.1.3.6.1.2.1.43.8.2.1.15.1.4 = STRING: "FUJI XEROX Internal Input Tray"
.1.3.6.1.2.1.43.8.2.1.15.1.5 = STRING: "FUJI XEROX External Media Handler"

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.

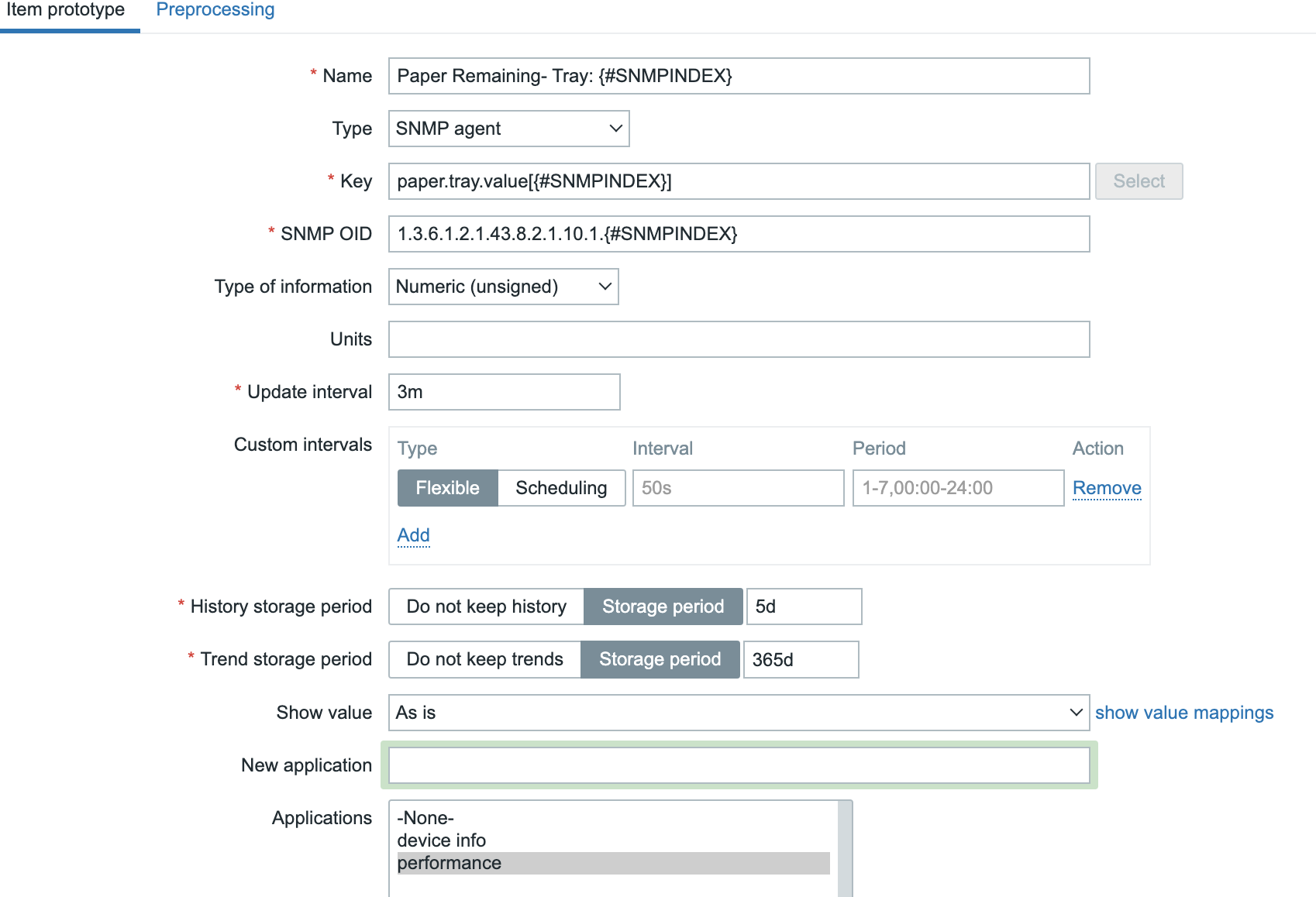

2.创建监控item

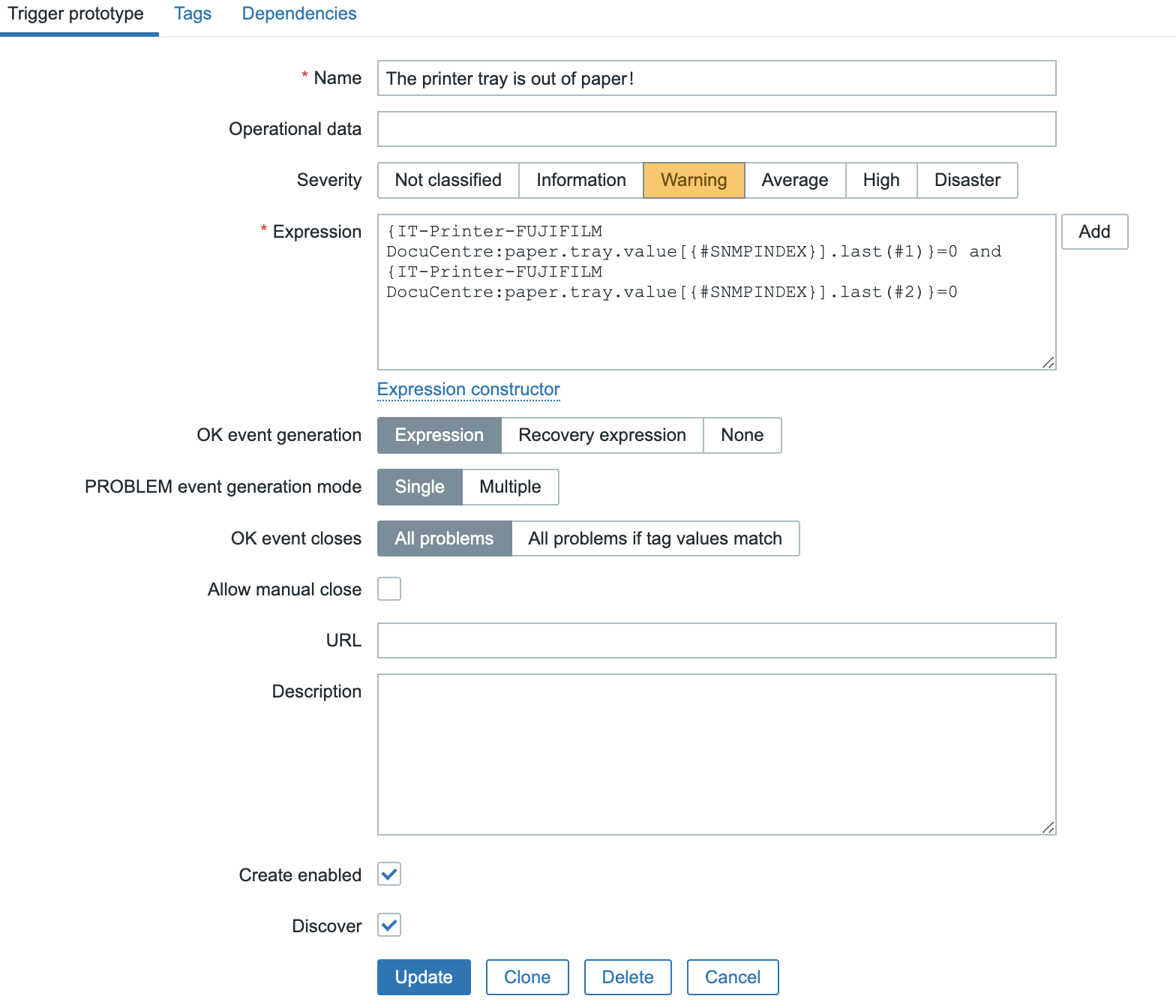

3.创建trigger

因打印机只能监测托盘是否缺纸，不能监测纸张数量,因此阈值设置为0告警。
