一、介绍

RIP是一种基于距离矢量(Distance-Vector)算法的协议，它使用跳数(Hop Count)作为度量值来衡量到达目的地址的距离。RIP规定度量值取0～15之间的整数，大于或等于16的跳数被定义为无穷大，即目的网络或主机不可达。由于这个限制，使得RIP不可能在大型网络中得到应用。

版本包括：RIPv1、 RIPv2和RIPng，前两者用于IPv4， RIPng用于IPv6。其中RIPv1为有类别路由协议，不支持VLSM和CIDR；以广播的形式发送报文；不支持认证。RIPv2为无类别路由协议，支持VLSM，支持路由聚合与CIDR；支持以广播或组播(224.0.0.9)方式发送报文；支持明文认证和MD5密文认证。

二、配置使用ripv2实现网络互连

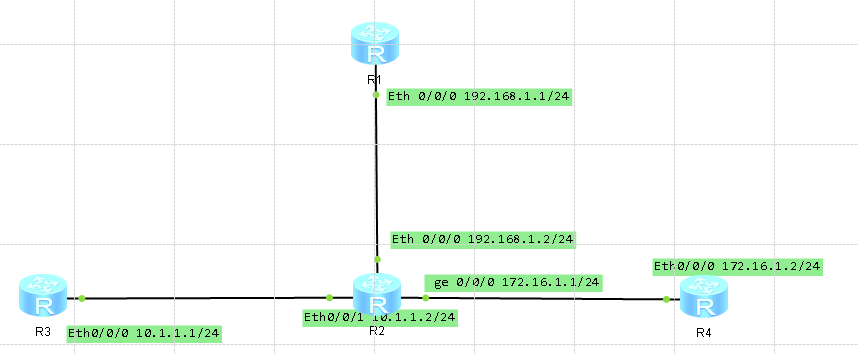

Rip路由协议学习和ripv2实现网络互连_R3

1、各个路由配置

#R1路由
<Huawei>undo terminal monitor      #用户模式下关闭信息告警提示
<Huawei>system-view                #进入全局配置模式
[Huawei]sysname R1                 #修改设备名称
[R1]interface Ethernet 0/0/0       #进入接口
[R1-Ethernet0/0/0]ip address 192.168.1.1 24      #配置接口IP
[R1-Ethernet0/0/0]quit
[R1]rip                            #使用RIP协议
[R1-rip-1]version 2                #协议版本2
[R1-rip-1]network 192.168.1.0      #宣告主类网络

#R2路由
<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname R2
[R2]interface Ethernet 0/0/0
[R2-Ethernet0/0/0]ip address 192.168.1.2 24
[R2-Ethernet0/0/0]quit
[R2]interface Ethernet 0/0/1
[R2-Ethernet0/0/1]ip address 10.1.1.2 24
[R2-Ethernet0/0/1]quit
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address 172.16.1.1 24
[R2-GigabitEthernet0/0/0]quit
[R2]rip
[R2-rip-1]version 2
[R2-rip-1]network 10.0.0.0
[R2-rip-1]network 172.16.0.0
[R2-rip-1]network 192.168.1.0

#R3路由
<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname R3
[R3]interface Ethernet 0/0/0
[R3-Ethernet0/0/0]ip address 10.1.1.1 24
[R3-Ethernet0/0/0]rip
[R3-rip-1]version 2
[R3-rip-1]network 10.0.0.0

#R4路由
<Huawei>undo terminal monitor
<Huawei>system-view
[Huawei]sysname R4
[R4]interface Ethernet 0/0/0
[R4-Ethernet0/0/0]ip address 172.16.1.2 24
[R4-Ethernet0/0/0]quit
[R4]rip
[R4-rip-1]version 2
[R4-rip-1]network 172.16.0.0
