【小小Demo】网页视频通话小栗子

工程名 video-call

一个简单的 音视频通话 demo，包含：视频、麦克风、屏幕共享操作。

项目环境

• jdk1.8
• idea
• maven
• springboot 2.1.1.RELEASE
• websocket
• thymeleaf
• webrtc

项目启动

修改maven设置

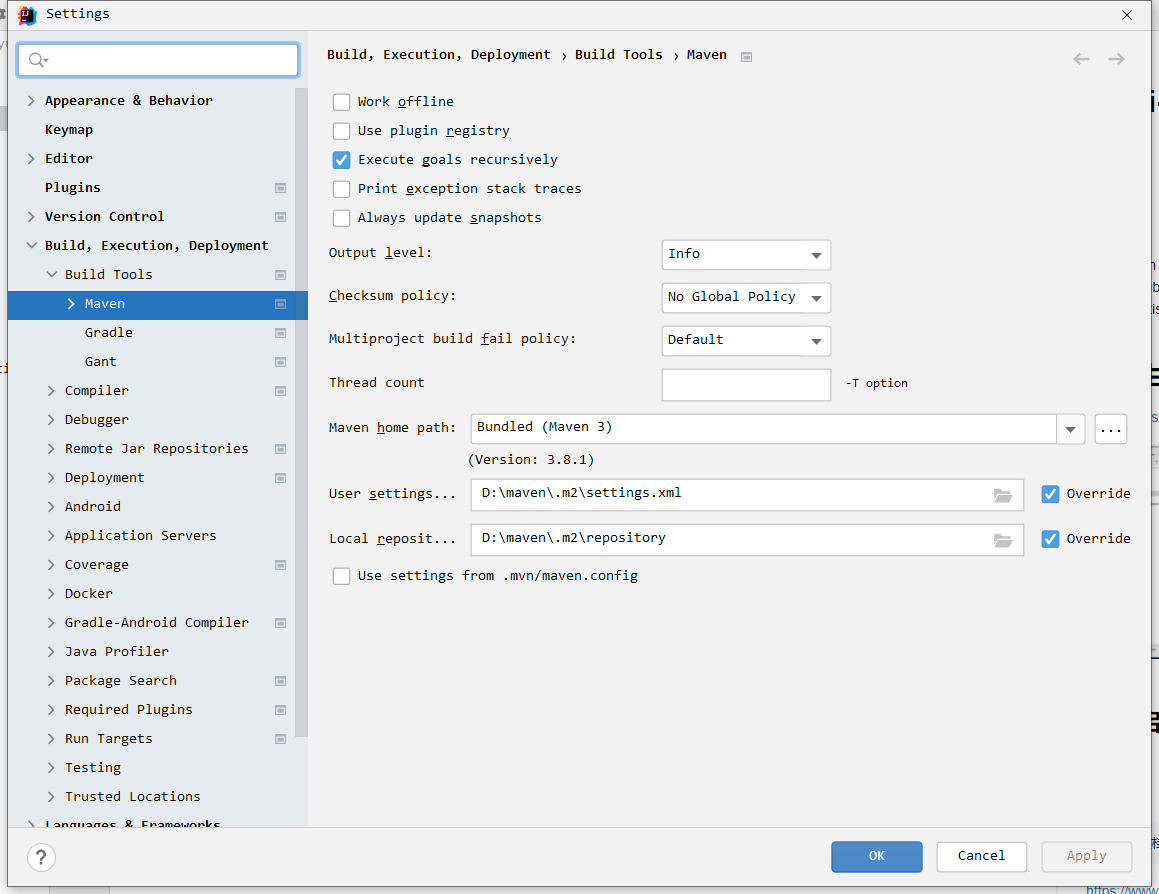

打开IDEA 设置：File>Setting>Build,Exec… 如下图所示

启动

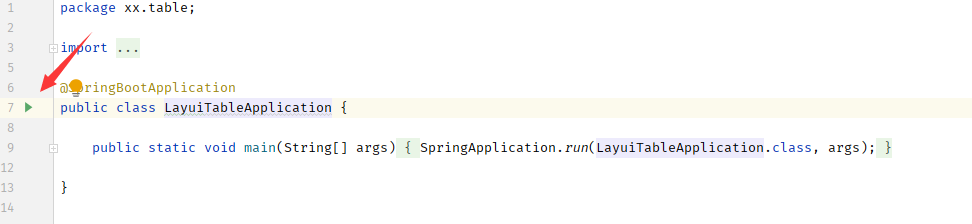

找到启动类，鼠标右键点击三角形或虫 即可；

访问路径：

http://localhost:8086/toPage

如果需要在局域网内访问，需要配置整数，使用HTTPS访问。

HTTPS访问路径：

https://局域网IP地址:8086/toPage

本项目只需要修改 application.yml文件下

# 服务端口配置
server:
  port: 8086
  # 配置 Https 证书
  ssl:
    key-store: classpath:keystore.jks
    key-store-password: kurento
    key-store-type: JKS
    key-alias: kurento-selfsigned

使用手册

本地访问

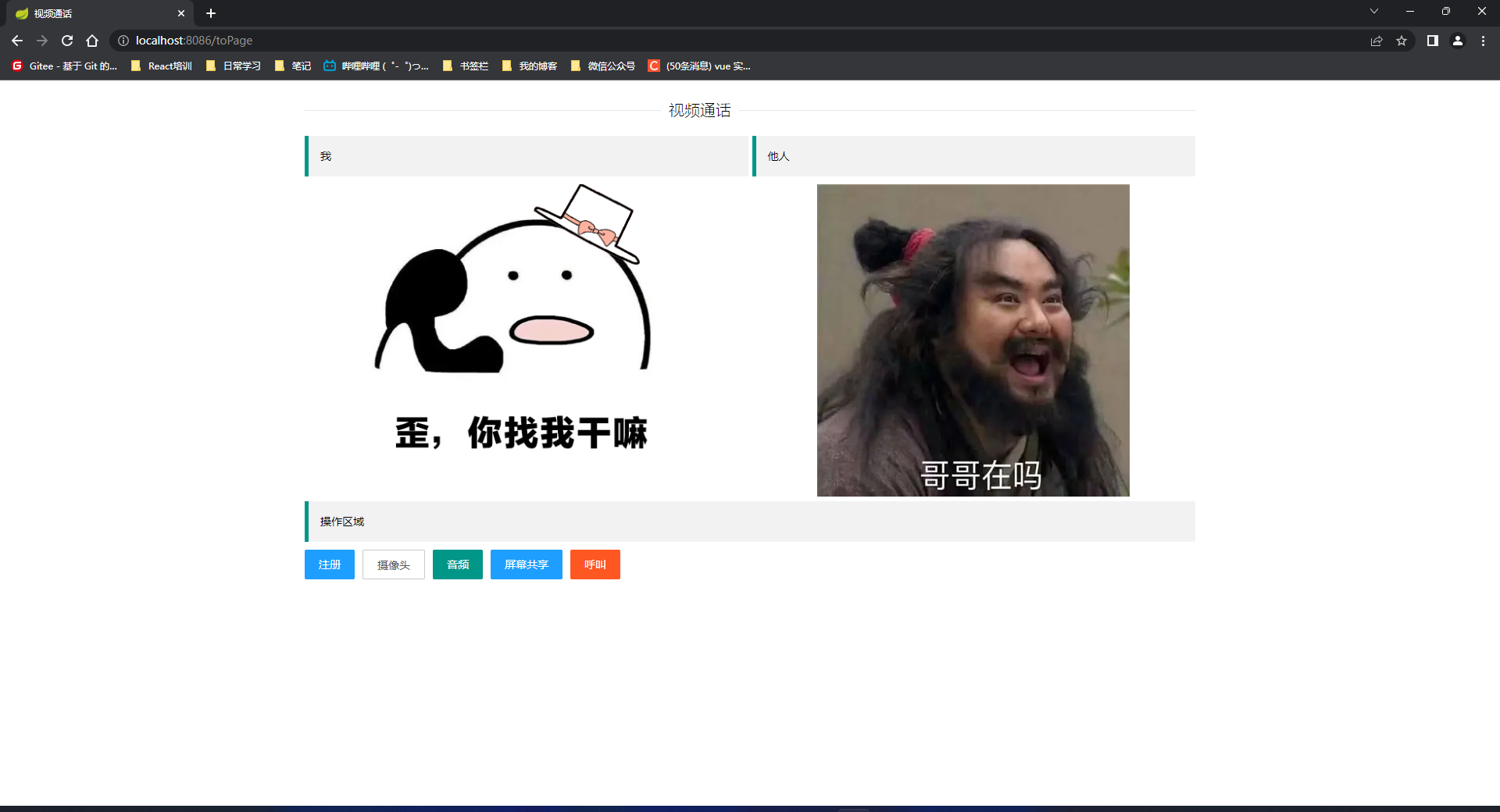

启动界面

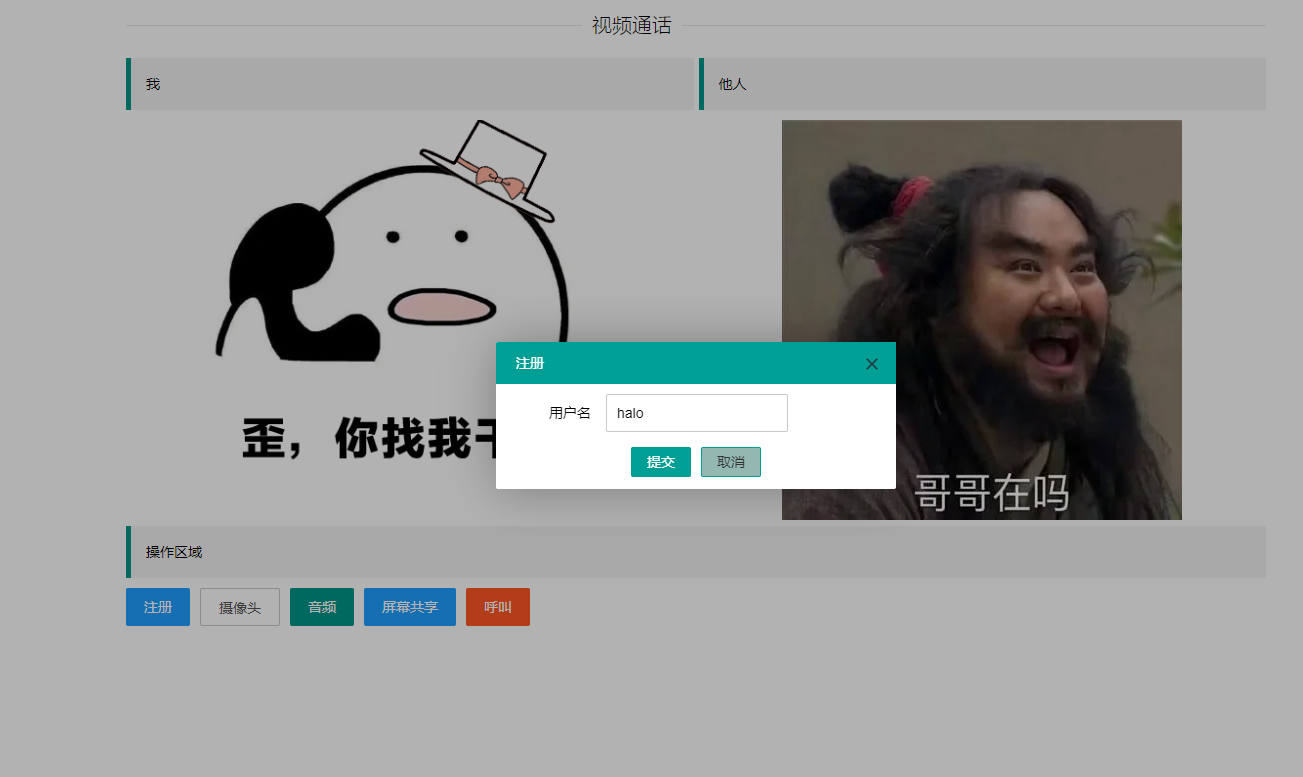

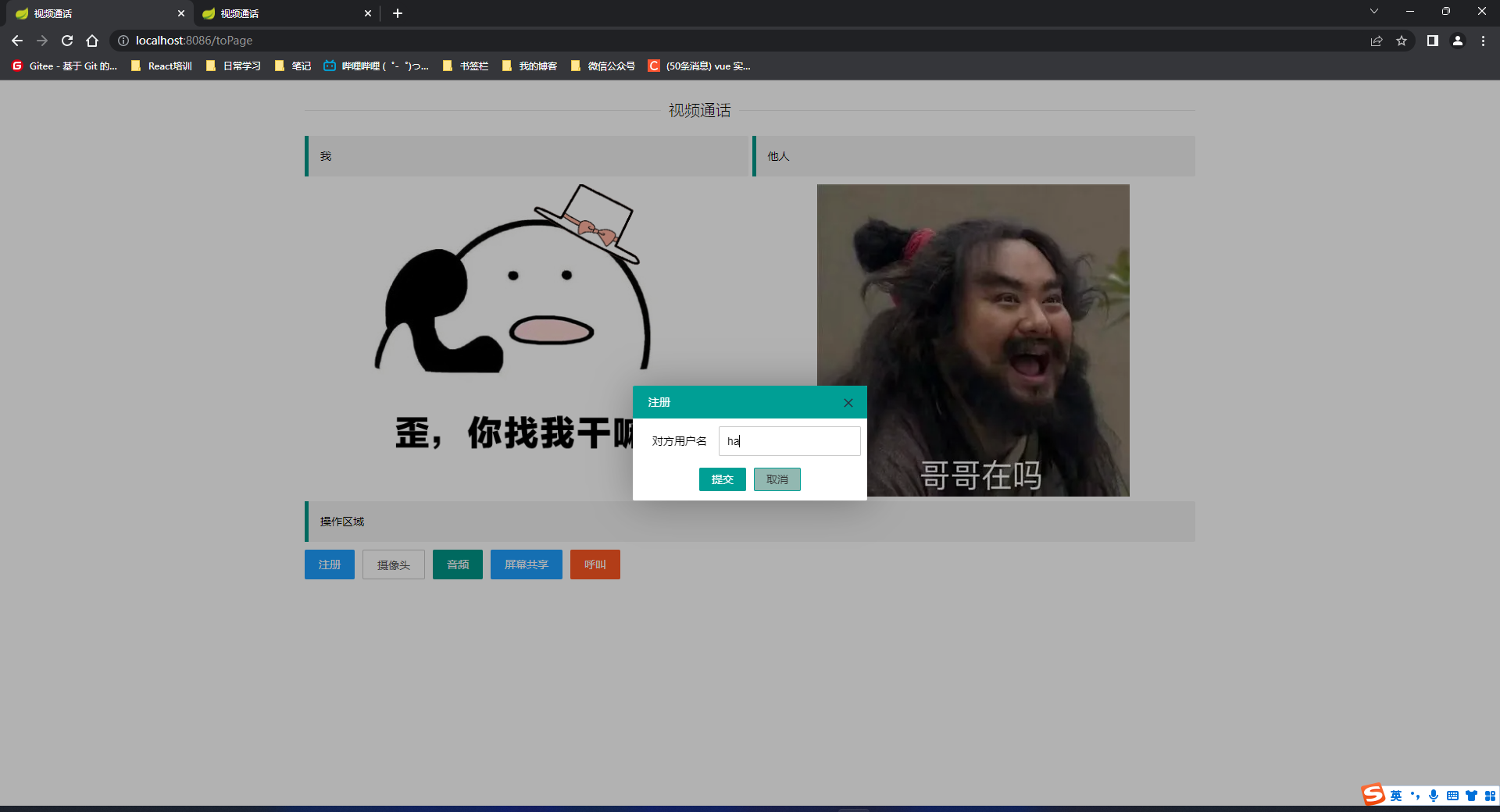

注册

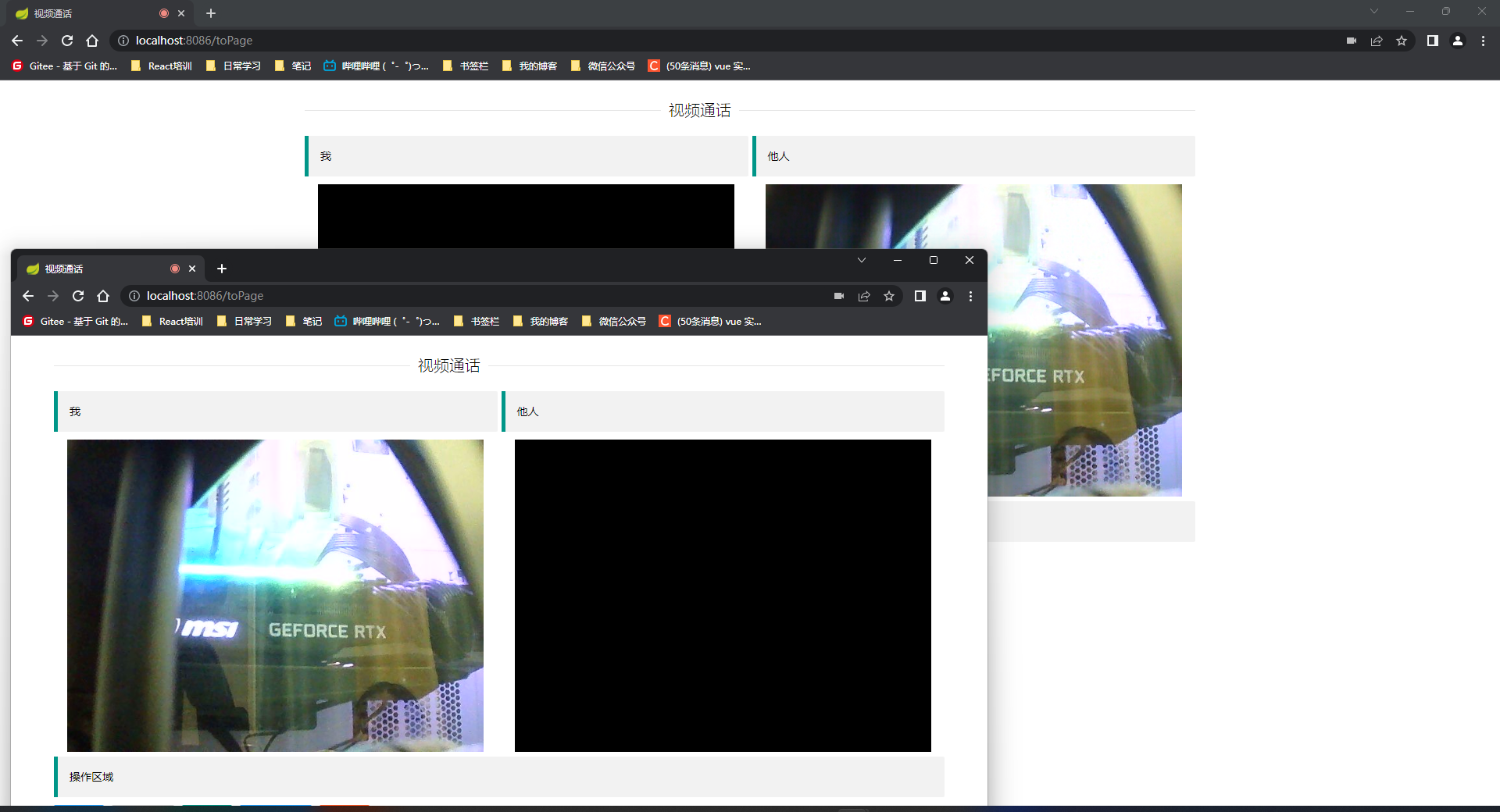

呼叫

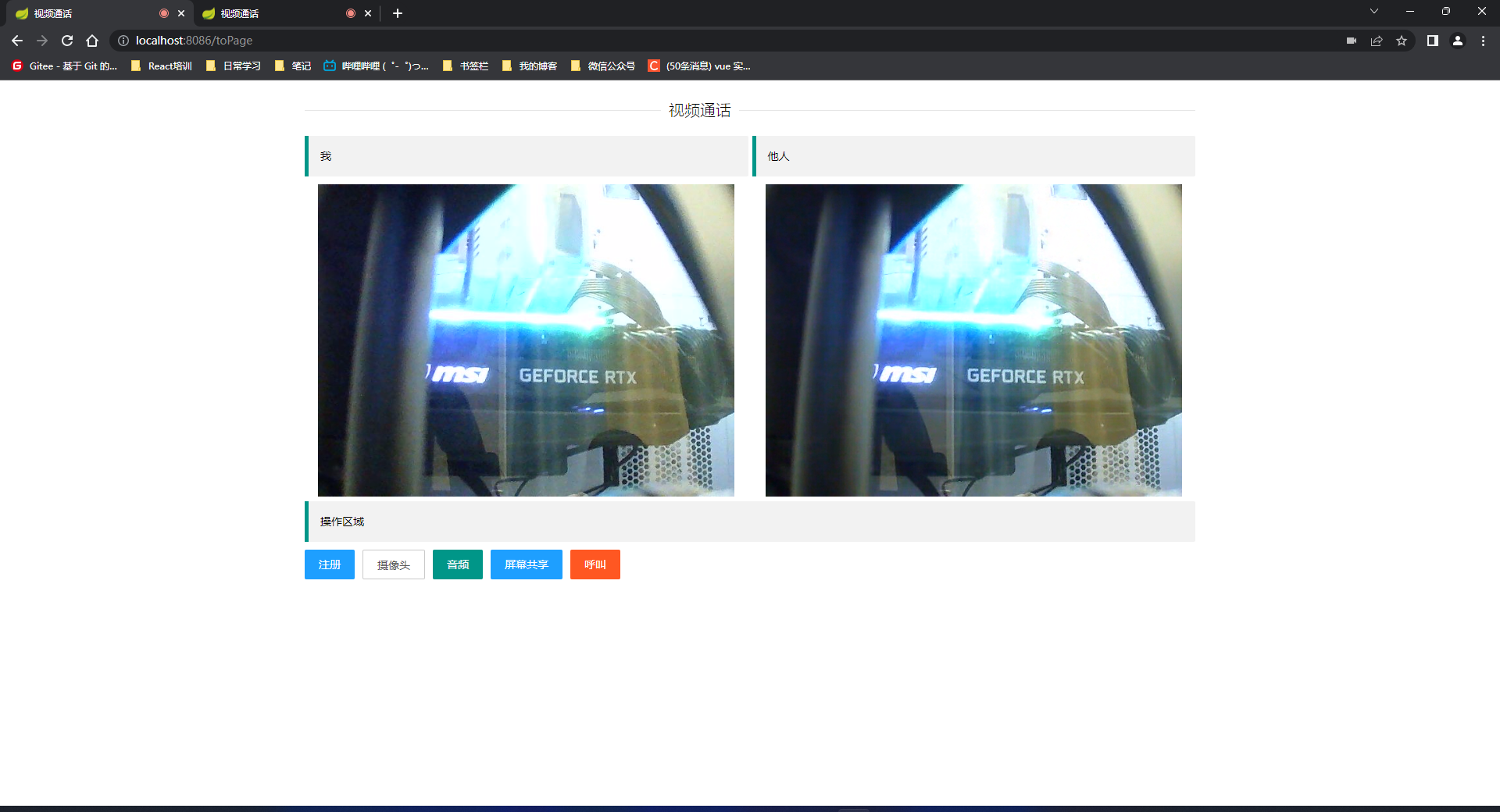

视频通话

打开、关闭视频

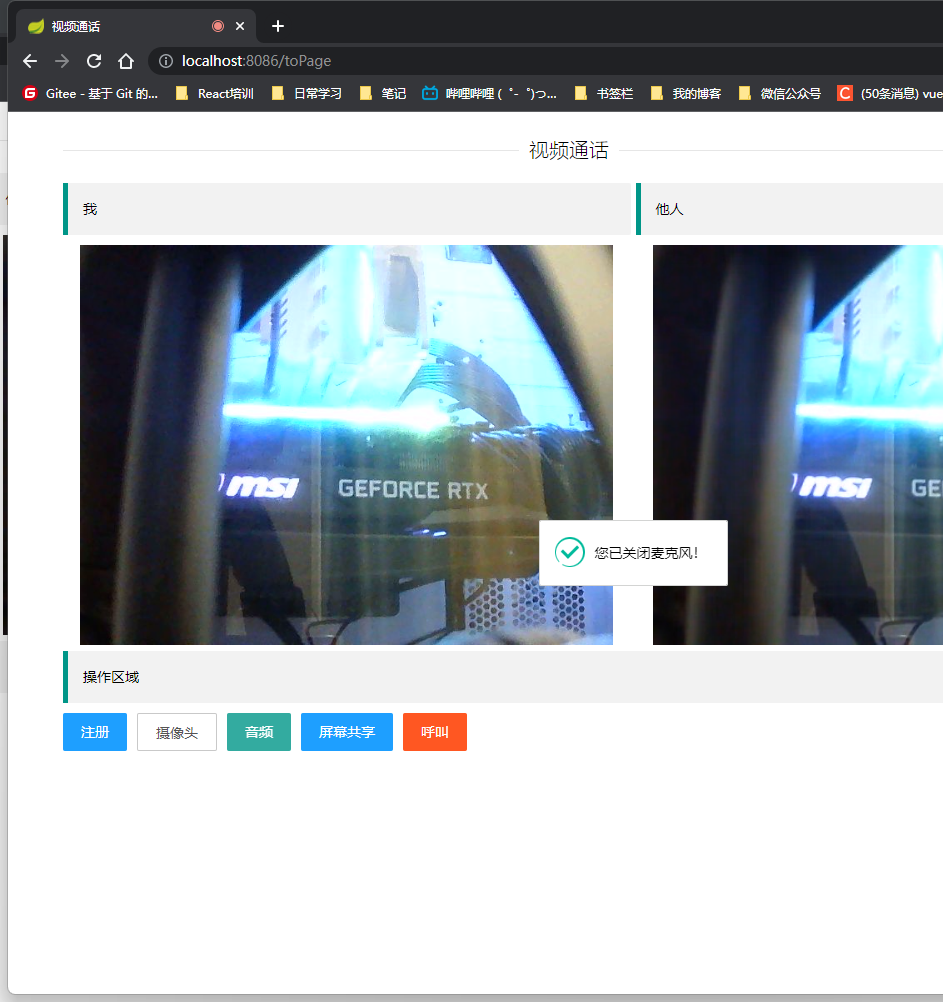

打开、关闭麦克风

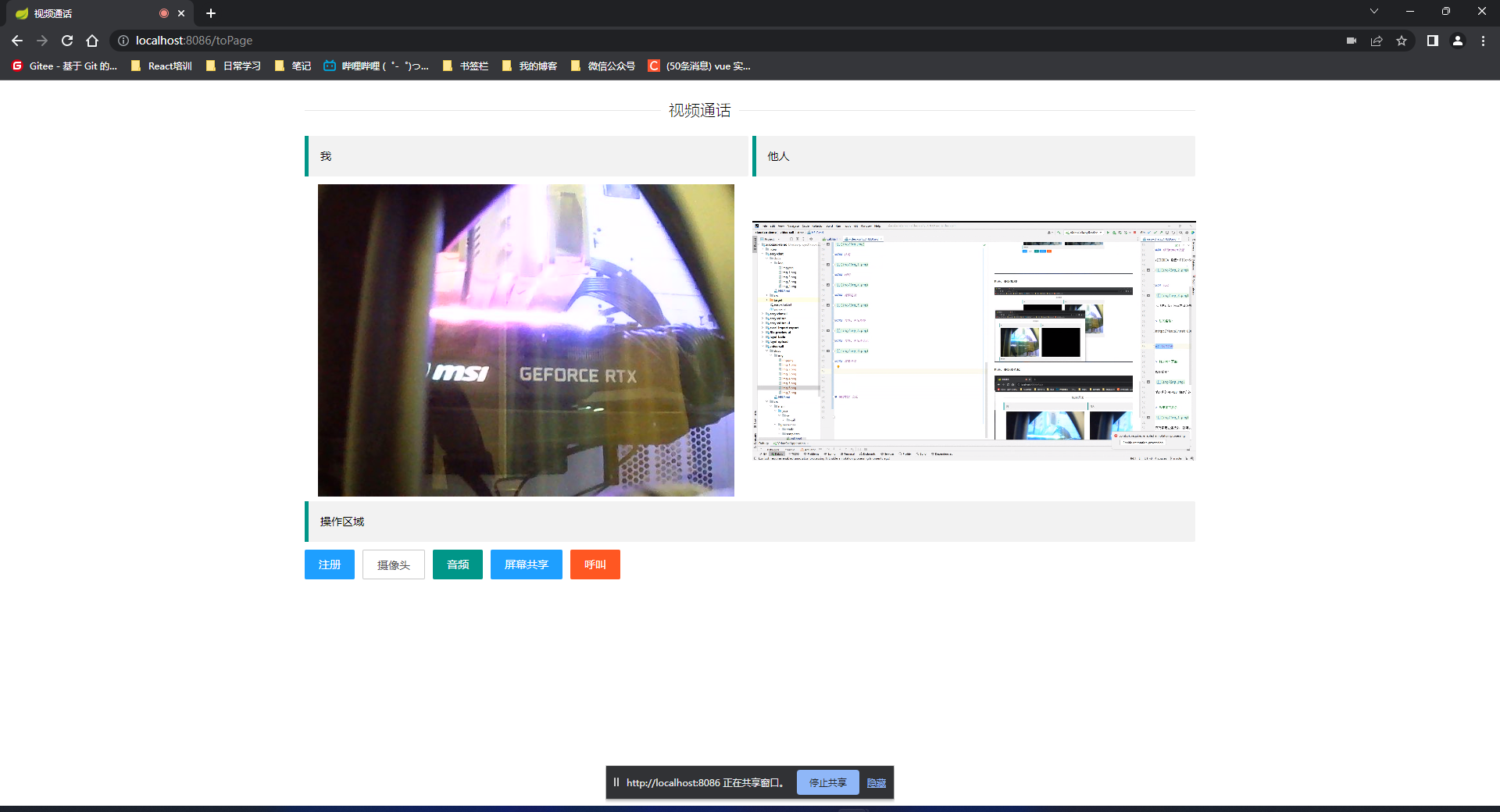

屏幕分享

局域网内访问

仅访问地址不同，其他功能一致。

WebRtc

参考：如何实现一个基于WebRTC的音视频通信系统: https://juejin.cn/post/7169557366587785229

WebRTC架构

简单的音视频架构

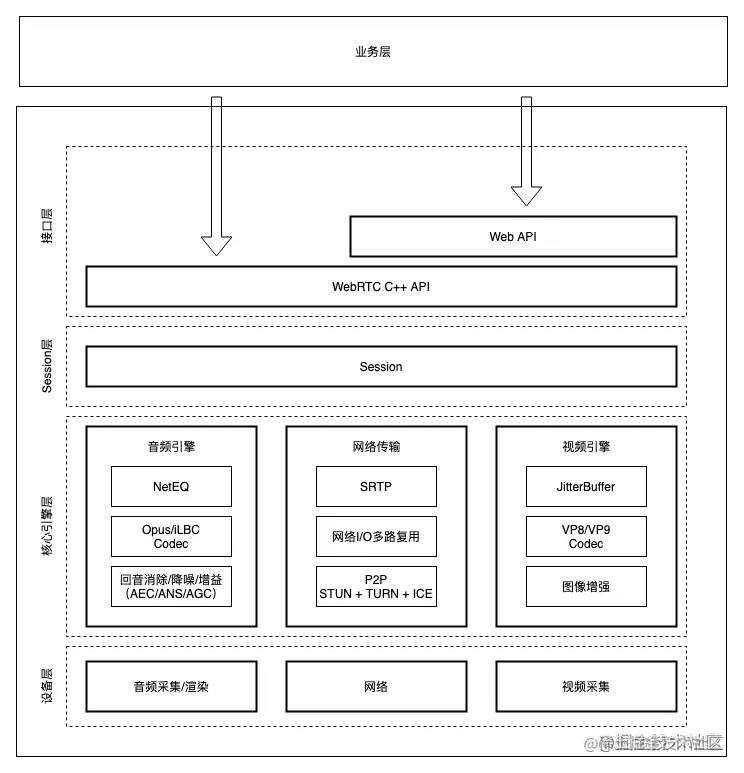

WebRTC架构

WebRTC大体可以分为四层：接口层、Session层、引擎层、设备层：

接口层：暴露给业务侧，业务侧可以使用原生的 C++ API 接口或者 Web API 开发音视频实时通信。核心是 RTCPeerConnection

Session层：用于控制业务逻辑，比如媒体协商、收集 Candidate 等

引擎层：包括音频引擎、视频引擎和网络传输

设备层：主要和硬件交互，负责音频的采集和播放，视频的采集，物理网络等

音视频通信过程

一个正常音视频通信架构如上图所示，通信双方分别是 caller（主叫） 与 callee（被叫），两边的内部逻辑相似，下面以caller端为例，了解内部流程：

调用音视频检测模块，检测终端是否有可用的音视频设备

调用音视频采集模块，采集用户音视频数据

根据用户选择，是否开启录制（授权）

通过信令模块交换SDP

创建WebRTC的核心对象RTCPeerConnection，之后添加采集到的音视频数据

RTCPeerConnection向STUN(SessionTraversal Utilities forNAT)/TURN(Traversal Using Relays aroundNAT)服务器发送请求，返回caller的外网ip地址和端口号

通过信令服务器，caller和callee互相传递对方的外网ip地址和端口（媒体协商）

最终P2P链接建立完成，后面就会源源不断的发送音视频数据到对端

协商流程

B站视频预览效果地址

https://www.bilibili.com/video/BV1vP41117pu

代码地址就是评论区哦。
