Java和操作系统交互细节

结合 CPU 理解一行 Java 代码是怎么执行的

根据冯·诺依曼思想，计算机采用二进制作为数制基础，必须包含:运算器、控制器、存储设备，以及输入输出设备，如下图所示。

我们先来分析 CPU 的工作原理，现代 CPU 芯片中大都集成了，控制单元，运算单元，存储单元。控制单元是 CPU 的控制中心， CPU 需要通过它才知道下一步做什么，也就是执行什么指令，控制单元又包含:指令寄存器（IR ），指令译码器（ ID ）和操作控制器（ OC ）。

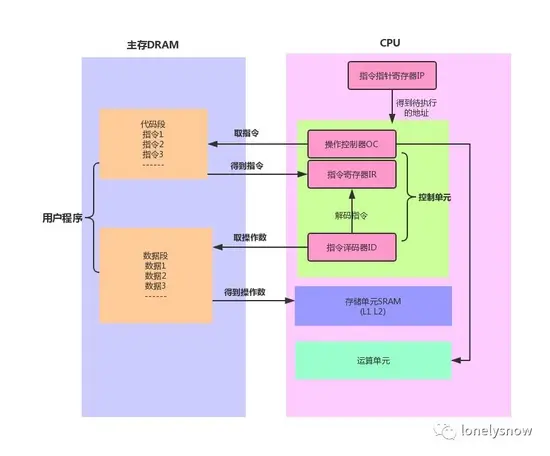

当程序被加载进内存后，指令就在内存中了，这个时候说的内存是独立于 CPU 外的主存设备，也就是 PC 机中的内存条，指令指针寄存器IP 指向内存中下一条待执行指令的地址，控制单元根据 IP寄存器的指向，将主存中的指令装载到指令寄存器，这个指令寄存器也是一个存储设备，不过他集成在 CPU 内部，指令从主存到达 CPU 后只是一串 010101 的二进制串，还需要通过译码器解码，分析出操作码是什么，操作数在哪，之后就是具体的运算单元进行算术运算（加减乘除），逻辑运算（比较，位移）。而 CPU 指令执行过程大致为:取址（去主存获取指令放到寄存器），译码（从主存获取操作数放入高速缓存 L1 ），执行（运算）。

这里解释下上图中 CPU 内部集成的存储单元 SRAM ，正好和主存中的 DRAM 对应， RAM 是随机访问内存，就是给一个地址就能访问到数据，而磁盘这种存储媒介必须顺序访问，而 RAM 又分为动态和静态两种，静态 RAM 由于集成度较低，一般容量小，速度快，而动态 RAM 集成度较高，主要通过给电容充电和放电实现，速度没有静态 RAM 快，所以一般将动态 RAM 做为主存，而静态 RAM 作为 CPU 和主存之间的高速缓存 （cache），用来屏蔽 CPU 和主存速度上的差异，也就是我们经常看到的 L1 ， L2 缓存。每一级别缓存速度变低，容量变大。

下图展示了存储器的层次化架构，以及 CPU 访问主存的过程，这里有两个知识点，一个是多级缓存之间为保证数据的一致性，而推出的缓存一致性协议，具体可以参考这篇文章，另外一个知识点是， cache 和主存的映射，首先要明确的是 cahce 缓存的单位是缓存行，对应主存中的一个内存块，并不是一个变量，这个主要是因为 ** CPU 访问的空间局限性:被访问的某个存储单元，在一个较短时间内，很有可能再次被访问到，以及空间局限性:被访问的某个存储单元，在较短时间内，他的相邻存储单元也会被访问到。

而映射方式有很多种，类似于 cache 行号 = 主存块号 mod cache总行数 ，这样每次获取到一个主存地址，根据这个地址计算出在主存中的块号就可以计算出在 cache 中的行号。
