什么是UML？
UML全称是：Unified Modeling Language 又称统一建模语言或标准建模语言。
是一个支持模型化和软件系统开发的图形化语言，为软件开发的所有阶段提供模型化和可视化支持，包括由需求分析到规格，到构造和配置。
它是一种语言，语言就是用来描述一件事物的。
为什么我们要使用UML？
我们了解一下软件开发的历史，才明白为什么要使用UML。
软件历史分为3个阶段：
程序设计阶段【1946年～1955年 对硬件进行开发，规模很小，程序设计追求节省空间和编程技巧】
软件设计阶段 【在1956年～1970年，硬件增长速度快,性价比越来越高，软件开发技术没有重大突破，软件产品的质量不高，生产效率低下，导致了“软件危机”】
软件工程阶段【1970年~至今，大量需求被提出，采用工程化的思想来管理软件】
软件工程的目标：利用工程化的方法.在给定成本、进度的前提下，开发出具有可维护性、正确性、可移植性的软件. 提高软件产品的质量和开发效率，减少维护的困难
随着软件工程地进展，IT界想用一种语言来描述它们完成的需求，设计，但是不同的公司开发了自己的产品。
于是乎，为了统一起来，就有了OMG组织【ObjectManagementGroup对象管理组织】，这个组织让这种描述需求、设计的语言统一了，就称作是UML了。
也就是说，UML用来给我们设计，需求分析。
使用IBM Rational
我们使用的是IBM Rational这个工具来讲解UML。
一般地，我们这个工具用来做三个事情：
用例图
类图
时序图
用例图
用例图显示谁将是系统的使用者、用户希望系统提供什么服务以及系统能够为用户提供什么样的服务；从用户的角度描述系统的功能。用例图最常用来描述系统以及子系统
用例图的2种元素4种关系
参与者(Actor)
用例（Use Case）
关联关系（Association）
包含关系（Include）
扩展关系（Extend）
泛化关系（Generalization）

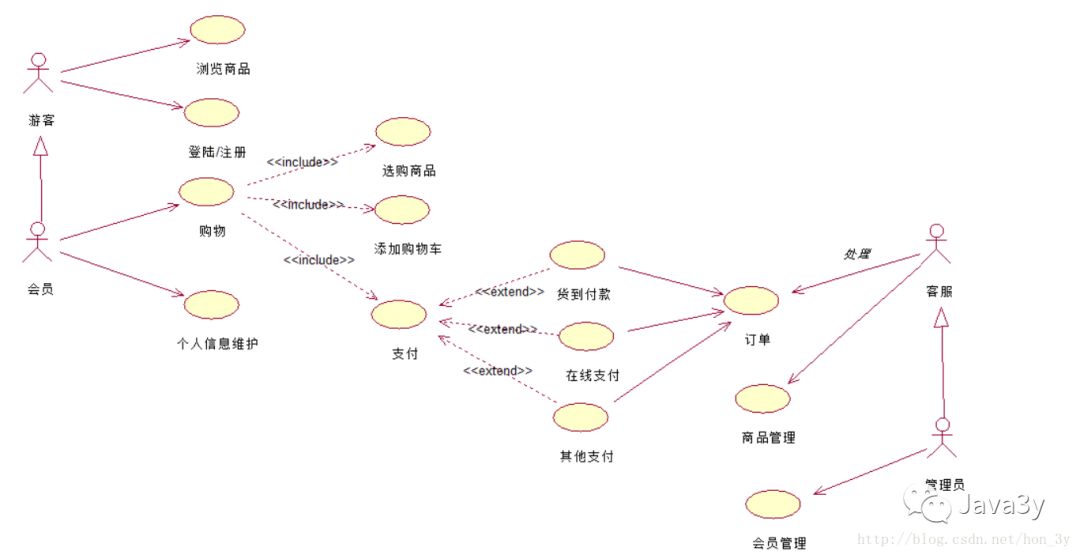

我们使用它来模拟一个商城的用例图
我们想描述的信息是这样子的：
游客拥有浏览商品，登陆注册的功能
会员拥有游客的所有功能，并且拥有购物，管理个人信息的功能
在购物上，包括了选购商品、添加到购物车、支付这么几个功能
而支付又有货到付款、在线支付、其他支付这么几个支付功能
无论哪种支付，都要生成订单
订单由客服来管理，客服还拥有着商品管理的功能
客服拥有的功能，管理员都有，管理员还拥有着管理会员的功能。

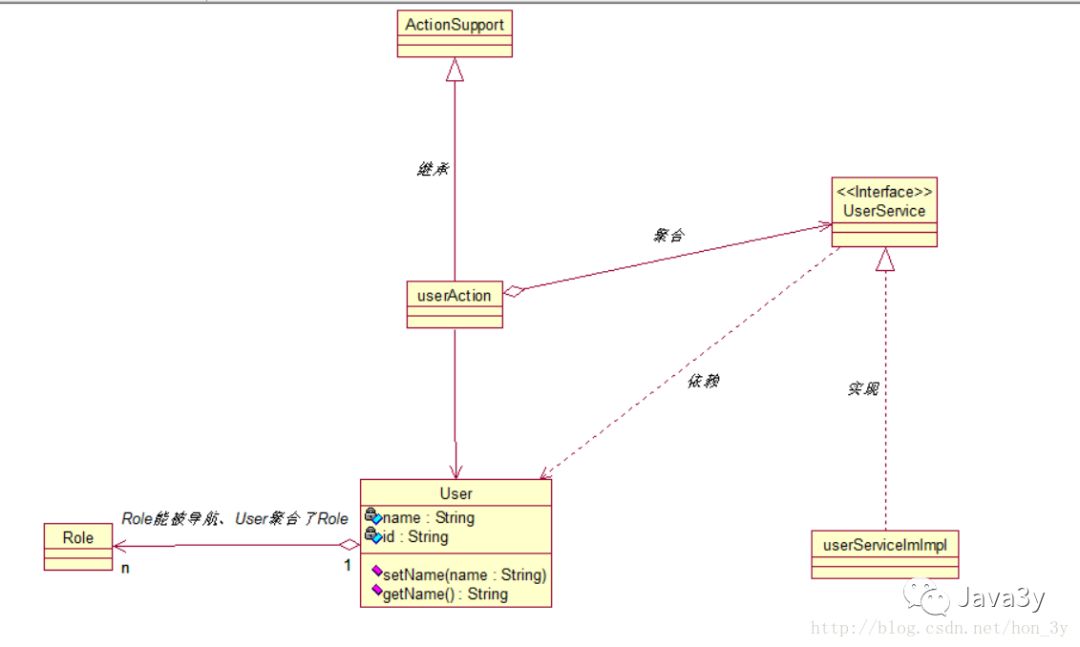

类图
类图用于描述系统中的类与类之间的各种关系
类图下有以下的关系：
继承:父子类关系
实现:类与接口关系
关联(全局变量, 组合/聚合): 值、引用
组合的关系强
聚合的关系没那么强【普通引用关系】
关联具有导航性：即双向关系或单向关系
依赖:局部变量(非Spring中 依赖注入)
方法中的局部变量

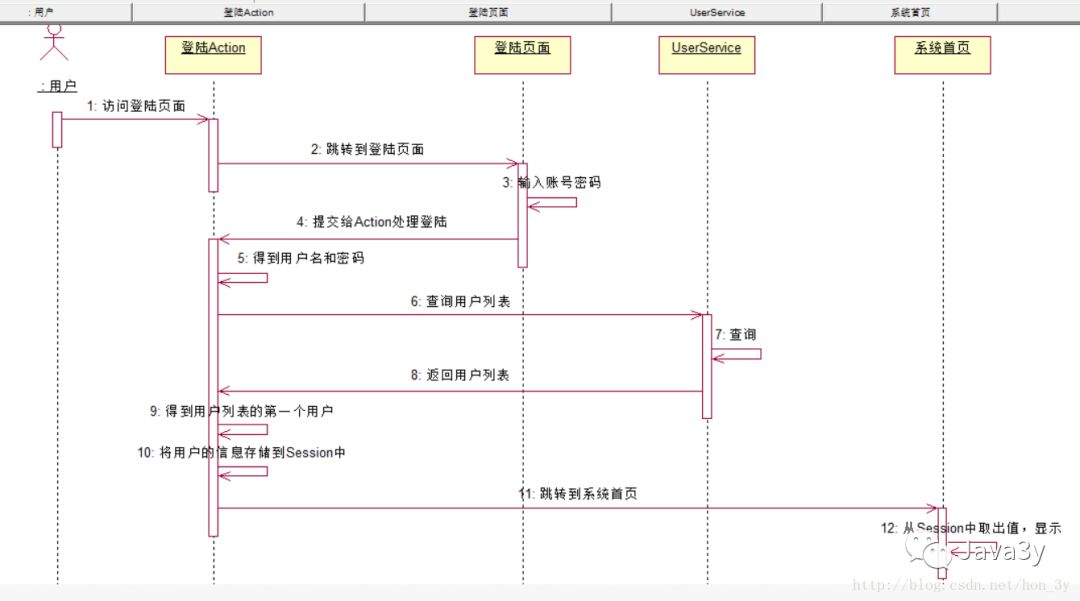

时序图
需要用例的时候，我们可以把用例拖过去给时序图用。
如果文章有错的地方欢迎指正，大家互相交流。习惯在微信看技术文章，想要获取更多的Java资源的同学，可以关注微信公众号:Java3y
