一、总体概述

大家都知道在 Java NIO 有个三剑客，即「SocketChannel通道」、「Buffer读写」、「Selector多路复用器」，上篇已经讲解了前2个角色，今天我们来聊聊最后一个重要的角色。

Kafka Selector 是对 Java NIO Selector 的二次封装，主要功能如下：

提供网络连接以及读写操作
对准备好的事件进行收集并进行网络操作

为了方便大家理解，所有的源码只保留骨干。

二、Selector 封装过程

github 源码地址如下：

https://github.com/apache/kafka/blob/2.7/clients/src/main/java/org/apache/kafka/common/network/Selector.java。

org.apache.kafka.common.network.Selector，该类是 Kafka 网络层最重要最核心的实现，也是非常经典的工业级通信框架实现，为了简化，这里称为 Kselector，接下来我们先来看看该类的重要属性字段：

public class Selector implements Selectable, AutoCloseable {
    // 在 Java NIO 中用来监听网络I/O事件
    private final java.nio.channels.Selector nioSelector;
    // channels 管理
    private final Map<String, KafkaChannel> channels;
    // 发送完成的Send集合
    private final List<Send> completedSends;
    // 已经接收完毕的请求集合
    private final LinkedHashMap<String, NetworkReceive> completedReceives;
    // 立即连接的集合
    private final Set<SelectionKey> immediatelyConnectedKeys;
    // 关闭连接的 channel 集合
    private final Map<String, KafkaChannel> closingChannels;
    // 断开连接的节点集合
    private final Map<String, ChannelState> disconnected;
    // 连接成功的节点集合
    private final List<String> connected;
    // 发送失败的请求集合
    private final List<String> failedSends;
    // 用来构建 KafkaChannel 的工具类
    private final ChannelBuilder channelBuilder;
    // 最大可以接收的数据量大小
    private final int maxReceiveSize;
    // 空闲超时到期连接管理器
    private final IdleExpiryManager idleExpiryManager;
    // 用来管理 ByteBuffer 的内存池
    private final MemoryPool memoryPool;
    // 初始化 Selector
    public Selector(int maxReceiveSize,
            long connectionMaxIdleMs,
            int failedAuthenticationDelayMs,
            Metrics metrics,
            Time time,
            String metricGrpPrefix,
            Map<String, String> metricTags,
            boolean metricsPerConnection,
            boolean recordTimePerConnection,
            ChannelBuilder channelBuilder,
            MemoryPool memoryPool,
            LogContext logContext) {
        try {
            this.nioSelector = java.nio.channels.Selector.open();
        } catch (IOException e) {
            throw new KafkaException(e);
        }
        this.maxReceiveSize = maxReceiveSize;
        this.time = time;
        this.channels = new HashMap<>();
        this.explicitlyMutedChannels = new HashSet<>();
        this.outOfMemory = false;
        this.completedSends = new ArrayList<>();
        this.completedReceives = new LinkedHashMap<>();
        this.immediatelyConnectedKeys = new HashSet<>();
        this.closingChannels = new HashMap<>();
        this.keysWithBufferedRead = new HashSet<>();
        this.connected = new ArrayList<>();
        this.disconnected = new HashMap<>();
        this.failedSends = new ArrayList<>();
        this.log = logContext.logger(Selector.class);
        this.sensors = new SelectorMetrics(metrics, metricGrpPrefix, metricTags, metricsPerConnection);
        this.channelBuilder = channelBuilder;
        this.recordTimePerConnection = recordTimePerConnection;
        this.idleExpiryManager = connectionMaxIdleMs < 0 ? null : new IdleExpiryManager(time, connectionMaxIdleMs);
        this.memoryPool = memoryPool;
        this.lowMemThreshold = (long) (0.1 * this.memoryPool.size());
        this.failedAuthenticationDelayMs = failedAuthenticationDelayMs;
        this.delayedClosingChannels = (failedAuthenticationDelayMs > NO_FAILED_AUTHENTICATION_DELAY) ? new LinkedHashMap<String, DelayedAuthenticationFailureClose>() : null;
    }
}

重要字段如下所示:

nioSelector： 在 Java NIO 中用来监听网络I/O事件。
channels： 用来进行管理客户端到各个Node节点的网络连接，Map 集合类型 <Node节点id, KafkaChannel>
completedSends： 已经发送完成的请求对象 Send 集合，List 集合类型。
completedReceives： 已经接收完毕的网络请求集合，LinkedHashMap 集合类型 <ChannelId, NetworkReceive>，其中 value 都是已经接收完毕的 NetworkReceive 类对象。
immediatelyConnectedKeys： 立即连接key集合。
closingChannels： 关闭连接的 channel 集合。
disconnected： 断开连接的集合。Map 集合类型 <ChannelId, ChannelState>，value 是 KafkaChannel 的状态，可以在使用的时候可以通过这个 ChannelState 状态来判断处理逻辑。
connected： 成功连接的集合，List 集合类型，存储成功请求的 ChannelId。
failedSends： 发送失败的请求集合，List 集合类型，存储失败请求的 ChannelId。
channelBuilder： 用来构建 KafkaChannel 的工具类。
maxReceiveSize： 最大可以接收的数据量大小。
idleExpiryManager： 空闲超时到期连接管理器。
memoryPool： 用来管理 ByteBuffer 的内存池，分配以及回收。

介绍完字段后，我们来看看该类的方法。方法比较多，这里深度剖析下其中几个重要方法，通过学习这些方法的不仅可以复习下 Java NIO 底层组件，另外还可以学到 Kafka 封装这些底层组件的实现思想。

NetworkClient 的请求一般都是交给 Kselector 去处理并完成的。而 Kselector 使用 NIO 异步非阻塞模式负责具体的连接、读写事件等操作。

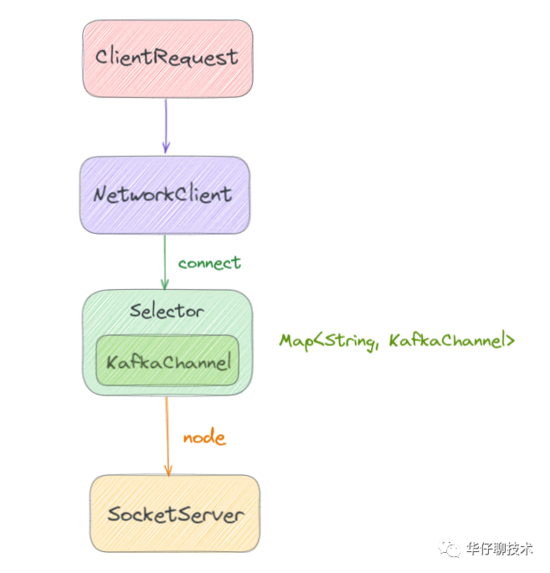

我们先看下连接过程，客户端在和节点连接的时候，会创建和服务端的 SocketChannel 连接通道。Kselector 维护了每个目标节点对应的 KafkaChannel。

如下图所示：

1、connect()

@Override
public void connect(String id, InetSocketAddress address, int sendBufferSize, int receiveBufferSize) throws IOException {
    // 1.先确认是否已经被连接过
    ensureNotRegistered(id);
    // 2.打开一个 SocketChannel
    SocketChannel socketChannel = SocketChannel.open();
    SelectionKey key = null;
    try {
        // 3.设置 socketChannel 信息
        configureSocketChannel(socketChannel, sendBufferSize, receiveBufferSize);
        // 4.尝试发起连接
        boolean connected = doConnect(socketChannel, address);
        // 5. 将该 socketChannel 注册到 nioSelector 上，并关注 OP_CONNECT 事件
        key = registerChannel(id, socketChannel, SelectionKey.OP_CONNECT);
        // 6.如果立即连接成功了
        if (connected) {
            ...
