文章讲述了尝试使用AntVX6和低代码引擎构建流程编排设计器的过程，遇到的事件通信和兼容性问题，以及通过定制低代码引擎插件来注册X6画布面板的解决方案，强调了从失败中学习和寻找替代策略的重要性。

接上回《「AntV」使用AntV X6实现流程编排设计器》一文说到，流程编排设计器的实现方案是将低代码引擎和AntV X6作为画布相结合。

为什么会有这样的想法？

可行性

起因是业务中有用到低代码引擎的场景，它的交互形式、页面结构正好符合流程编排设计器的诉求。同时，在阅读低代码引擎文档时，发现设计原理->渲染模块设计->模拟器介绍中有如下介绍：

基于以上思考，我们通过基于沙箱隔离的模拟器技术来实现了多运行时环境（如 React、Rax、小程序、Vue）、多模式（如流式布局、自由布局）、多场景（如页面编排、关系图编排）的 UI 编排。通过注册不同的运行时环境的渲染模块，能够实现编辑器从 React 页面搭建到 Rax 页面搭建的迁移。通过注册不同的模拟器画布，你可以基于 G6 或者 mxgraph 来做关系图编排。你可以定制一个流式布局的画布，也可以定制一个自由布局的画布。

综上可见，使用AntV X6作为画布和低代码引擎结合方案的可行性是没有问题。

那么接下来就是实践了，因为
在这里插入图片描述

于是乎走上了阅读源码，自己探索的道路。

埋头苦干

通过阅读源码，并借鉴Lowcode Engine Vue 渲染器及适配器实现的实现思路，期望也能够基于BuiltinSimulatorRenderer这个桥梁，通过结合Antv X6, 实现Lowcode Engine BPMN(X6)的伟大构想。

不过在近一个月的大量研究、实践、测试后，仅仅是完成了画布的渲染，正常编排交互无法得以解决。

React和Vue的画布（渲染器）是运行在iframe中，存在事件通信等一系列机制。而AntV X6如果也运行在iframe中，本身的拖拽等事件和宿主拖拽等事件存在着各种各样的冲突，即使在尝试修改了低代码引擎的部分源码后，也没有能够完全解决。

在实践过程中，也提过相关的issue，寻求官方解决方案。当时得到的回答是内部方案还在打磨中，并未开源。（PS: 不过在自己项目发布没多久，官方方案图编排扩展就开源了）

虽然失败了，但是也充分学习了画布相关的源代码，了解了其实现原理。

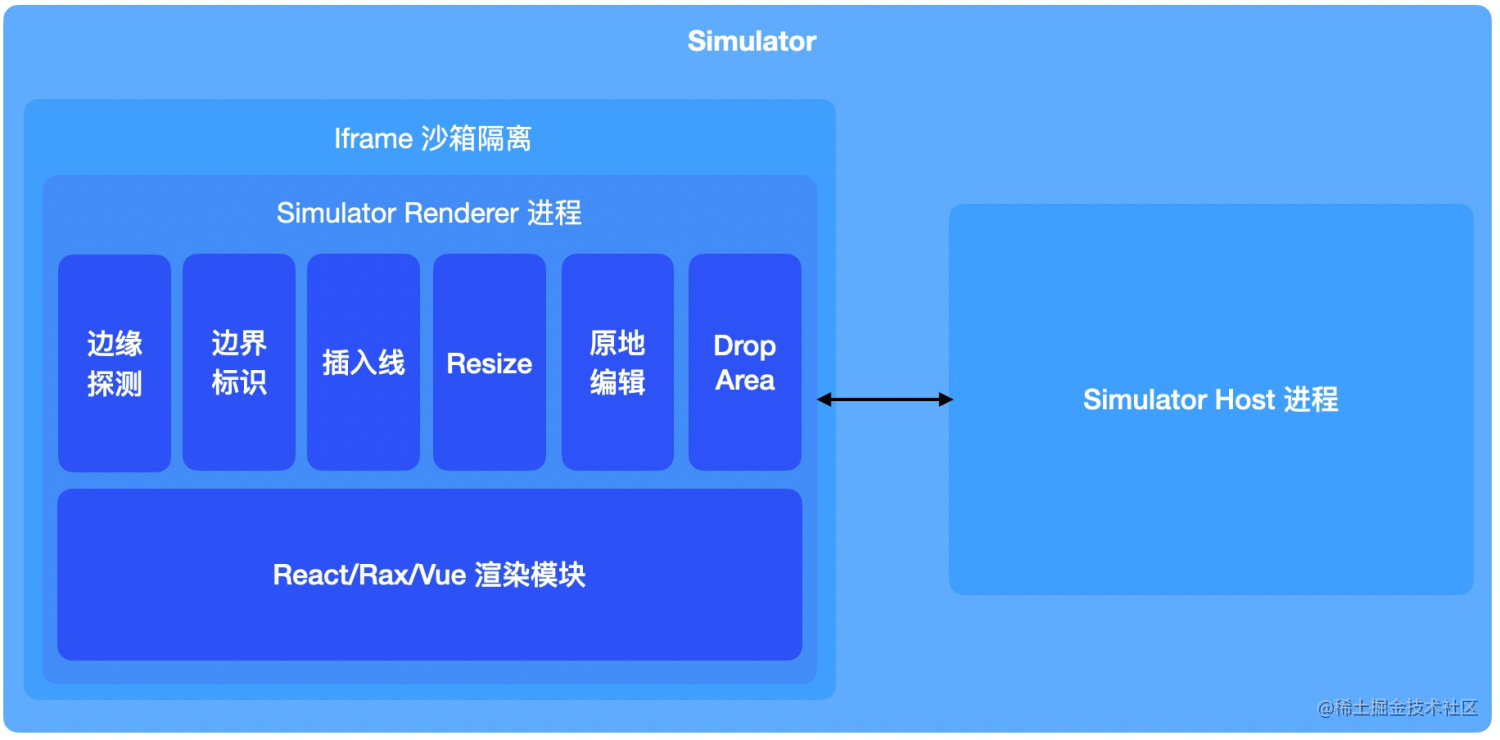

贴一张官方的模拟器架构图，「模拟器Host进程」和iframe中的「模拟器Renderer进程」通信

睡醒再干

俗话说，在哪里跌倒，就在哪里睡一觉。

睡醒之后，再次寻求解决方案。既然基于底层API搞不了，去上层瞅瞅呢？

低代码引擎本身只包含了最小的内核，而我们所能看到的设计器上的按钮、面板等都是插件提供的。插件是组成设计器的必要部分。通过定制插件，在和低代码引擎解耦的基础上，我们可以和引擎核心模块进行交互，从而满足多样化的功能。

显然画布也不例外。如果把原画布移除，添加自己实现的X6画布，是否可行呢？你还真别说，有一种重见天日，恍然大明白的感觉。

注册默认画布

如下是低代码引擎中注册画布面板的源码实现：

import {

    IPublicModelPluginContext } from '@alilc/lowcode-types';
import DesignerPlugin from '@alilc/lowcode-plugin-designer';

// 注册默认的面板
export
