基于STM32的八位数码管显示和闹钟计时【Proteus仿真】

某鱼：两栖电子

一、系统功能

采用矩阵键盘，按下对应的数字再按下确认按键，数码管会显示自己输入的数字，如果按错可以使用删除按钮进行删除。点击计时按钮可以显示当前的时间。

二、使用器件

DS1302实时时钟芯片，8位数码管，STM32芯片，4×4矩阵按键

三、实物图展示

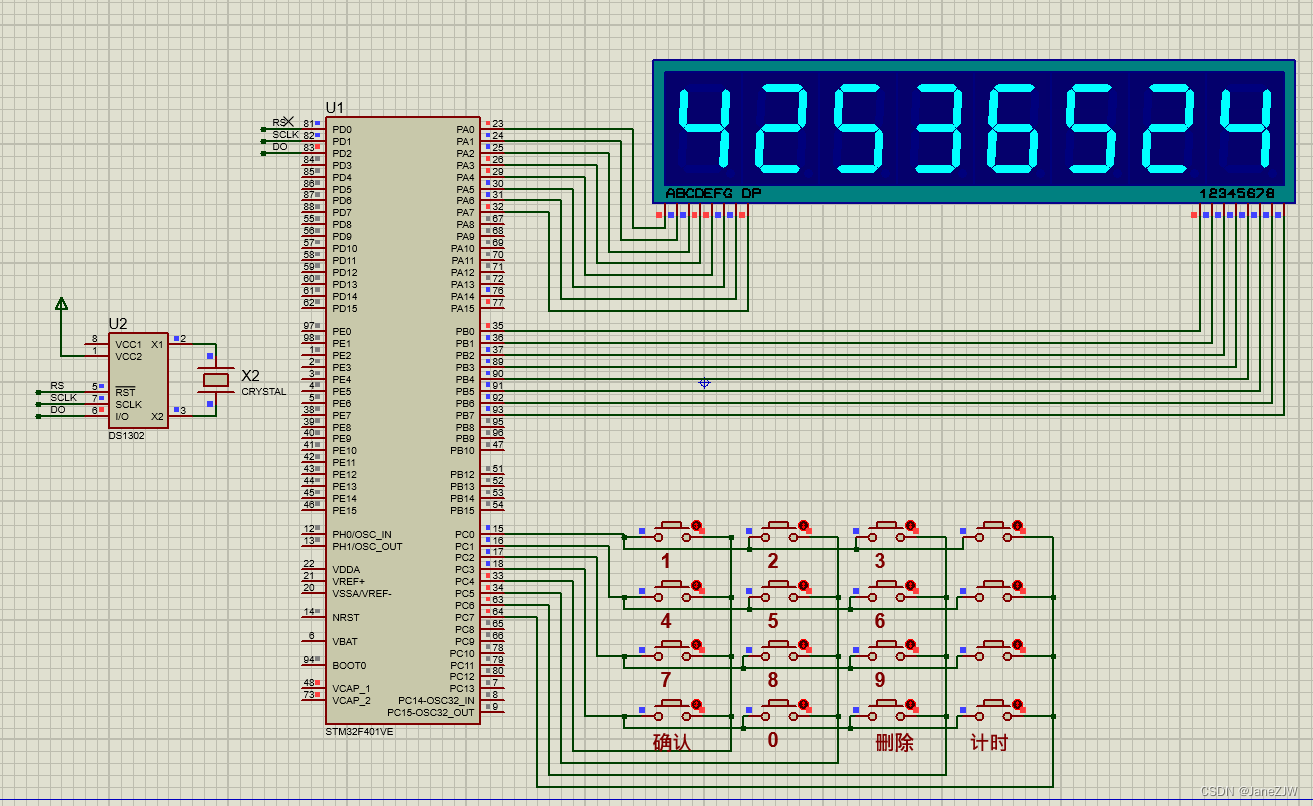

显示输入的数字：

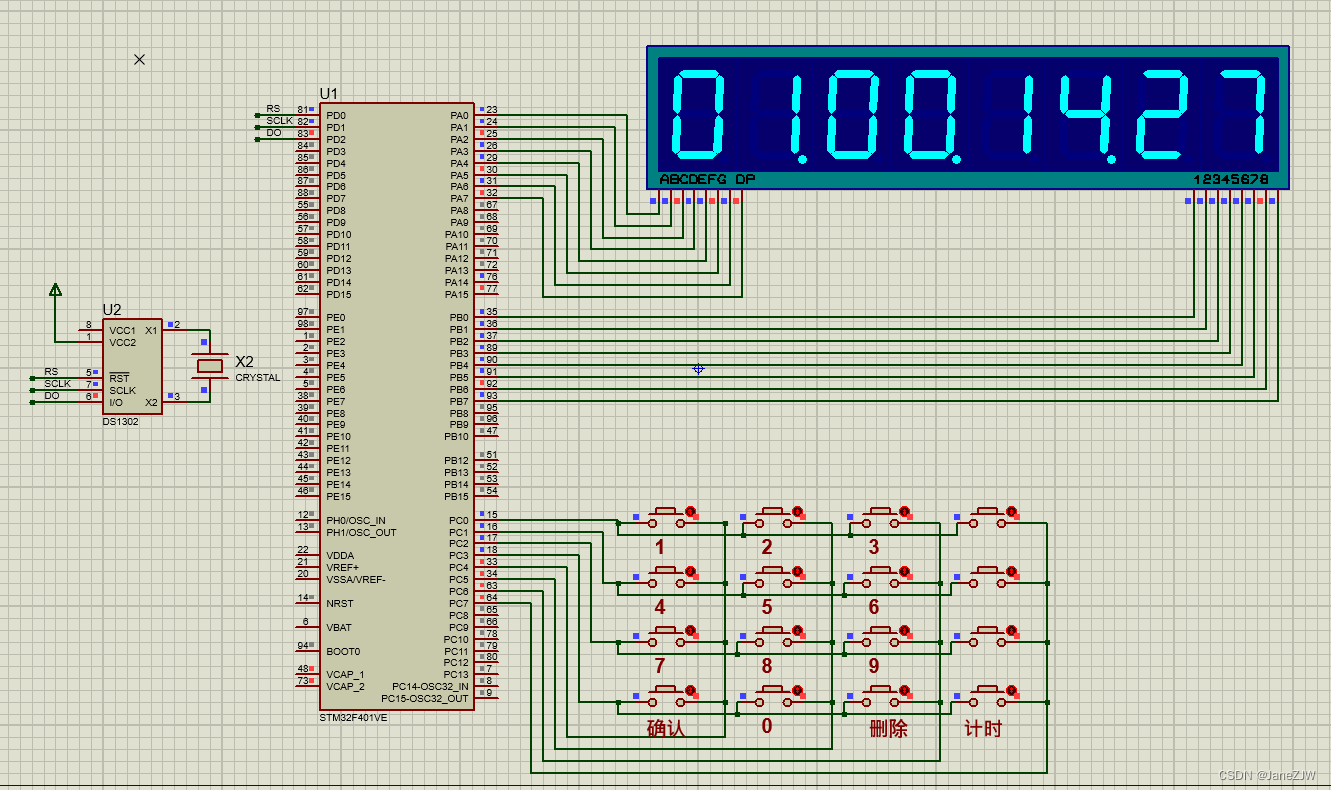

 当前时间：

四、原理

DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.0V～5.5V。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后备电源双电源引脚，同时提供了对后备电源进行涓细电流充电的能力。

DS1302有三根线，分别是 CE、I/O 和 SCLK，其中 CE 是使能线，SCLK 是时钟线，I/O 是数据线。

数码管：
