物联网应用网站架构说明

该网站是一个物联网终端设备可视化的应用网站

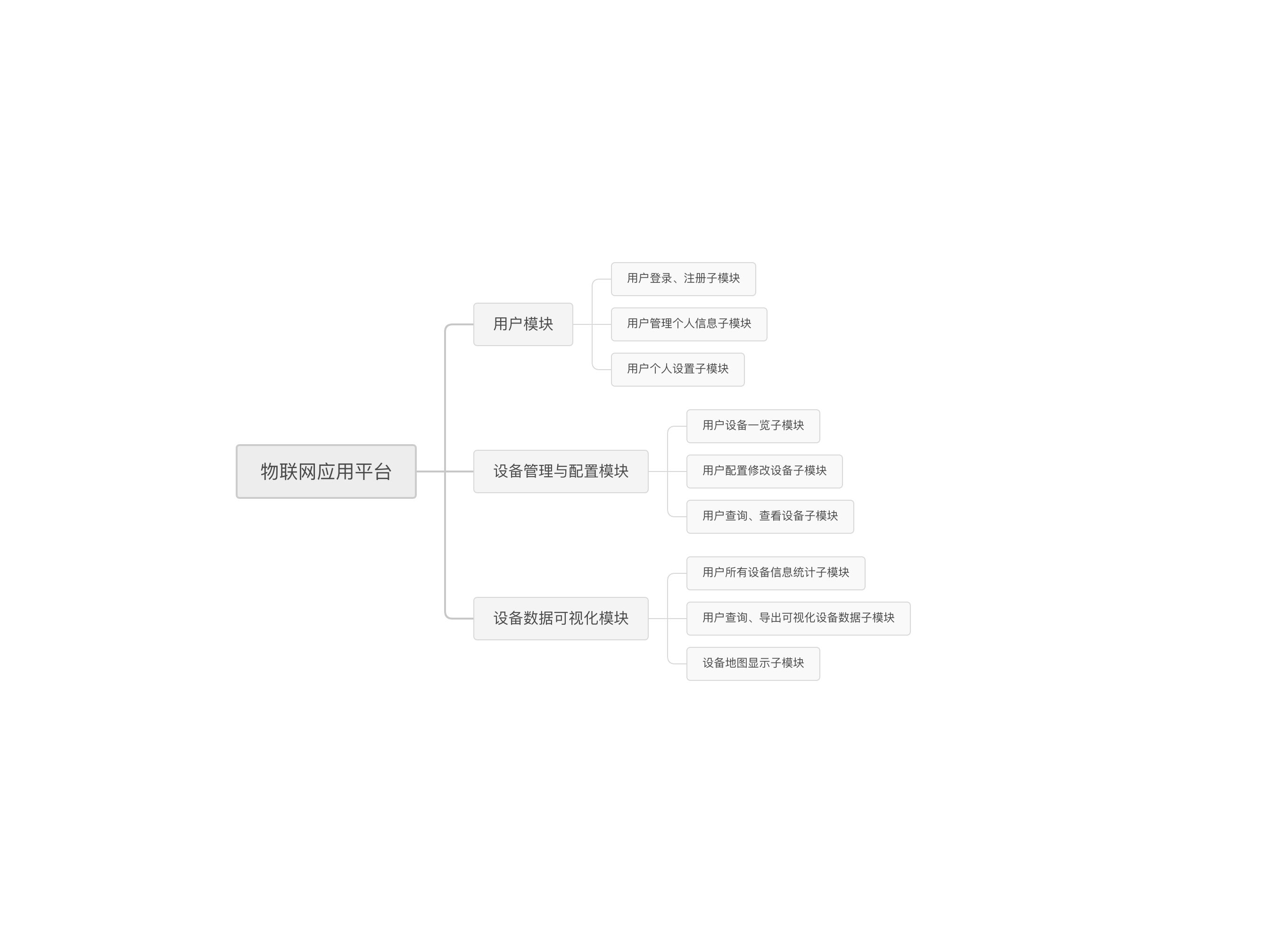

1. 需求分析

1.1 物联网模块

自行搭建一个物联网终端模拟器
自行搭建一个MQTT服务器，接受物联网终端模拟器的数据

1.2 用户模块

用户登录
- 邮件地址
- 密码
用户注册
- 用户名
- Email（唯一，需要邮件认证）
- 密码（6字符以上）
用户设置（修改个人信息）
- 姓名
- 性别
- 用户名
- 邮件（修改需要认证）
- 密码（修改有两种方式，输入旧密码或邮件认证）
- 单位（学校或企业）
- 个人简介

1.3 设备管理与配置模块

个人设备列表（展示所有设备的基本信息）
展示设备基本信息
- 设备名称
- 设备ID
- 设备状态
- 设备简介
展示设备详细数据（d3.js可视化界面）
设备数据的查询、统计、筛选

1.4 设备数据可视化模块

首页提供统计信息（设备总数量、在线数量、接收的数据量等）（可视化）
提供地图界面展示设备信息，区分正常和警告信息，并展示历史轨迹

2. 架构说明

2.1 通用

/index/：网站首页
index/register/：用户注册页
index/login/：用户登录页
index/help/：帮助页面

2.2 用户模块

/user/index：用户首页
/user/profile：用户个人信息页
/user/settings：用户个人设置页

2.2 设备管理与配置模块

/device/index/：个人设备列表
/device/device_id/index/：某设备基本信息页面
/device/device_id/statistics/：某设备具体数据可视化页面，包含查询统计等

2.3 设备数据可视化模块

/statistics/index/：全站数据统计页面
/statistics/map/：展示设备信息的地图页面

3. 技术栈

前端采用React框架
后端采用Python Django框架
数据库采用MySQL

4. 接口规范

数据库接口
- 用户名：slm
- 密码：123456
- 数据库名：iot
- 数据库表设计
前后端接口：统一采用基于JSON的AJAX交互
MQTT服务器-模拟器Web Socket接口：http://10.15.201.101:8083
MQTT服务器管理界面：http://10.15.201.101:18083

5. 开发计划

5.1 需求确认

时间：2021.3.1 - 2021.3.28
结果：更新并确认此文档的第1部分

5.2 MQTT服务器与物联网终端模拟器搭建

时间：2021.3.20 - 2021.3.28
结果
- 搭建好MQTT服务器，并确定接口
- 搭建好物联网终端模拟器，并能与MQTT服务器进行交互

5.3 基本功能实现和设计文档

时间：2021.3.29 - 2021.5.7
结果
- 完成需求分析中的所有功能
- 撰写设计文档

5.4 扩展功能与系统测试

时间：2021.5.8 - 2021.6.1
结果
- 参考现成的网站，适当增加扩展功能
  - 登录注册页面的地球
  - 登录时密码加密保护
  - 个人设备列表可以按照设备ID、设备种类、设备创建时间进行排序、筛选
  - 添加移除设备功能
  - 后端get、post请求的日志维护
  - 前端帮助文档
  - 数据库返回空值在前端显示undefined, None
  - 网站整体体系完善（导航等）
  - 密码等输入字段的规范维护
  - 网页数据统计页面数字增加动画效果
  - 响应式
- - 美化界面
- - 进行一定的测试与排错
