前言

1、分区

对业务透明，分区只不过把存放数据的文件分成了许多小块，例如mysql中的一张表对应三个文件.MYD,MYI,frm。

根据一定的规则把数据文件(MYD)和索引文件（MYI）进行了分割，分区后的表呢，还是一张表。分区可以把表分到不同的硬盘上，但不能分配到不同服务器上。

优点：数据不存在多个副本，不必进行数据复制，性能更高。
缺点：分区策略必须经过充分考虑，避免多个分区之间的数据存在关联关系，每个分区都是单点，如果某个分区宕机，就会影响到系统的使用。

2、分片

对业务透明，在物理实现上分成多个服务器，不同的分片在不同服务器上。如HDFS。

3、分表

同库分表：所有的分表都在一个数据库中，由于数据库中表名不能重复，因此需要把数据表名起成不同的名字。

优点：由于都在一个数据库中，公共表，不必进行复制，处理更简单。

缺点：由于还在一个数据库中，CPU、内存、文件IO、网络IO等瓶颈还是无法解决，只能降低单表中的数据记录数。表名不一致，会导后续的处理复杂（参照mysql meage存储引擎来处理）

不同库分表：由于分表在不同的数据库中，这个时候就可以使用同样的表名。

优点：CPU、内存、文件IO、网络IO等瓶颈可以得到有效解决，表名相同，处理起来相对简单。

缺点：公共表由于在所有的分表都要使用，因此要进行复制、同步。一些聚合的操作，join,group by,order等难以顺利进行。

4、分库

分表和分区都是基于同一个数据库里的数据分离技巧，对数据库性能有一定提升，但是随着业务数据量的增加，原来所有的数据都是在一个数据库上的，网络IO及文件IO都集中在一个数据库上的，因此CPU、内存、文件IO、网络IO都可能会成为系统瓶颈。

当业务系统的数据容量接近或超过单台服务器的容量、QPS/TPS接近或超过单个数据库实例的处理极限等。此时，往往是采用垂直和水平结合的数据拆分方法，把数据服务和数据存储分布到多台数据库服务器上。

分库只是一个通俗说法，更标准名称是数据分片，采用类似分布式数据库理论指导的方法实现，对应用程序达到数据服务的全透明和数据存储的全透明

三个文件

schema.xml主要配置物理数据库的信息，逻辑数据库名称以及表和路由策略之间的关系等；

rule.xml主要配置路由策略、拆分规则等；

server.xml主要配置逻辑数据库的信息，包括用户名、密码、端口等，也是代码中数据库连接的地址；

<?xml version="1.0" encoding="UTF-8"?>
<!-- - - Licensed under the Apache License, Version 2.0 (the "License");
	- you may not use this file except in compliance with the License. - You
	may obtain a copy of the License at - - http://www.apache.org/licenses/LICENSE-2.0
	- - Unless required by applicable law or agreed to in writing, software -
	distributed under the License is distributed on an "AS IS" BASIS, - WITHOUT
	WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. - See the
	License for the specific language governing permissions and - limitations
	under the License. -->
<!DOCTYPE mycat:server SYSTEM "server.dtd">
<mycat:server xmlns:mycat="http://io.mycat/">
	<system>
	<property name="nonePasswordLogin">0</property> <!-- 0为需要密码登陆、1为不需要密码登陆 ,默认为0，设置为1则需要指定默认账户-->
	<property name="ignoreUnknownCommand">0</property><!-- 0遇上没有实现的报文(Unknown command:),就会报错、1为忽略该报文，返回ok报文。
	在某些mysql客户端存在客户端已经登录的时候还会继续发送登录报文,mycat会报错,该设置可以绕过这个错误-->
	<property name="useHandshakeV10">1</property>
    <property name="removeGraveAccent">1</property>
	<property name="useSqlStat">0</property>  <!-- 1为开启实时统计、0为关闭 -->
	<property name="useGlobleTableCheck">0</property>  <!-- 1为开启全加班一致性检测、0为关闭 -->
		<property name="sqlExecuteTimeout">300</property>  <!-- SQL 执行超时 单位:秒-->
		<property name="sequnceHandlerType">1</property>
		<!--<property name="sequnceHandlerPattern">(?:(\s*next\s+value\s+for\s*MYCATSEQ_(\w+))(,|\)|\s)*)+</property>
		INSERT INTO `travelrecord` (`id`,user_id) VALUES ('next value for MYCATSEQ_GLOBAL',"xxx");
		-->
		<!--必须带有MYCATSEQ_或者 mycatseq_进入序列匹配流程 注意MYCATSEQ_有空格的情况-->
		<property name="sequnceHandlerPattern">(?:(\s*next\s+value\s+for\s*MYCATSEQ_(\w+))(,|\)|\s)*)+</property>
	<property name="subqueryRelationshipCheck">false</property> <!-- 子查询中存在关联查询的情况下,检查关联字段中是否有分片字段 .默认 false -->
	<property name="sequenceHanlderClass">io.mycat.route.sequence.handler.HttpIncrSequenceHandler</property>
      <!--  <property name="useCompression">1</property>--> <!--1为开启mysql压缩协议-->
        <!--  <property name="fakeMySQLVersion">5.6.20</property>--> <!--设置模拟的MySQL版本号-->
	<!-- <property name="processorBufferChunk">40960</property> -->
	<!--
	<property name="processors">1</property>
	<property name="processorExecutor">32</property>
	 -->
        <!--默认为type 0: DirectByteBufferPool | type 1 ByteBufferArena | type 2 NettyBufferPool -->
		<property name="processorBufferPoolType">0</property>
		<!--默认是65535 64K 用于sql解析时最大文本长度 -->
		<!--<property name="maxStringLiteralLength">65535</property>-->
		<!--<property name="sequnceHandlerType">0</property>-->
		<!--<property name="backSocketNoDelay">1</property>-->
		<!--<property name="frontSocketNoDelay">1</property>-->
		<!--<property name="processorExecutor">16</property>-->
		<!--
			<property name="serverPort">8066</property> <property name="managerPort">9066</property>
			<property name="idleTimeout">300000</property> <property name="bindIp">0.0.0.0</property>
			<property name="dataNodeIdleCheckPeriod">300000</property> 5 * 60 * 1000L; //连接空闲检查
			<property name="frontWriteQueueSize">4096</property> <property name="processors">32</property> -->
		<!--分布式事务开关，0为不过滤分布式事务，1为过滤分布式事务（如果分布式事务内只涉及全局表，则不过滤），2为不过滤分布式事务,但是记录分布式事务日志-->
		<property name="handleDistributedTransactions">0</property>

			<!--
			off heap for merge/order/group/limit      1开启   0关闭
		-->
		<property name="useOffHeapForMerge">0</property>

		<!--
			单位为m
		-->
        <property name="memoryPageSize">64k</property>

		<!--
			单位为k
		-->
		<property name="spillsFileBufferSize">1k</property>

		<property name="useStreamOutput">0</property>

		<!--
			单位为m
		-->
		<property name="systemReserveMemorySize">384m</property>


		<!--是否采用zookeeper协调切换  -->
		<property name="useZKSwitch">false</property>

		<!-- XA Recovery Log日志路径 -->
		<!--<property name="XARecoveryLogBaseDir">./</property>-->

		<!-- XA Recovery Log日志名称 -->
		<!--<property name="XARecoveryLogBaseName">tmlog</property>-->
		<!--如果为 true的话 严格遵守隔离级别,不会在仅仅只有select语句的时候在事务中切换连接-->
		<property name="strictTxIsolation">false</property>

		<property name="useZKSwitch">true</property>
		<!--如果为0的话,涉及多个DataNode的catlet任务不会跨线程执行-->
		<property name="parallExecute">0</property>
	</system>

	<!-- 全局SQL防火墙设置 -->
	<!--白名单可以使用通配符%或着*-->
	<!--例如<host host="127.0.0.*" user="root"/>-->
	<!--例如<host host="127.0.*" user="root"/>-->
	<!--例如<host host="127.*" user="root"/>-->
	<!--例如<host host="1*7.*" user="root"/>-->
	<!--这些配置情况下对于127.0.0.1都能以root账户登录-->
	<!--
	<firewall>
	   <whitehost>
	      <host host="1*7.0.0.*" user="root"/>
	   </whitehost>
       <blacklist check="false">
       </blacklist>
	</firewall>
	-->

	<user name="root" defaultAccount="true">
		<property name="password">123456</property>
		<property name="schemas">TESTDB</property>
		<property name="defaultSchema">TESTDB</property>
		<!--No MyCAT Database selected 错误前会尝试使用该schema作为schema，不设置则为null,报错 -->

		<!-- 表级 DML 权限设置 -->
		<!--
		<privileges check="false">
			<schema name="TESTDB" dml="0110" >
				<table name="tb01" dml="0000"></table>
				<table name="tb02" dml="1111"></table>
			</schema>
		</privileges>
		 -->
	</user>


</mycat:server>

其中，逻辑数据库的名称为TESTDB，用户名root、密码123456，服务端口为8066。

<?xml version="1.0" encoding="UTF-8"?>
<!-- - - Licensed under the Apache License, Version 2.0 (the "License");
	- you may not use this file except in compliance with the License. - You
	may obtain a copy of the License at - - http://www.apache.org/licenses/LICENSE-2.0
	- - Unless required by applicable law or agreed to in writing, software -
	distributed under the License is distributed on an "AS IS" BASIS, - WITHOUT
	WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. - See the
	License for the specific language governing permissions and - limitations
	under the License. -->
<!DOCTYPE mycat:rule SYSTEM "rule.dtd">
<mycat:rule xmlns:mycat="http://io.mycat/">

	 <tableRule name="role1">
        <rule>
            <columns>id</columns>
            <algorithm>mod-long</algorithm>
        </rule>
    </tableRule>

	<function name="mod-long" class="io.mycat.route.function.PartitionByMod">
		<!-- how many data nodes -->
		<property name="count">2</property>
	</function>

</mycat:rule>

定义路由策略role1,该策略对分表的id进行mod2除法，对模2算法的结果进行分库。路由策略还有好多，这里就以此为例。

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">

    <!-- 设置表的存储方式.schema name="TESTDB" 与 server.xml中的 TESTDB 设置一致  -->
    <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100">
        <table name="users" primaryKey="id"  dataNode="node_db01" />
        <table name="item" primaryKey="id" dataNode="node_db02,node_db03" rule="role1" />
    </schema>

    <!-- 设置dataNode 对应的数据库,及 mycat 连接的地址dataHost -->
    <dataNode name="node_db01" dataHost="dataHost01" database="db01" />
    <dataNode name="node_db02" dataHost="dataHost01" database="db02" />
    <dataNode name="node_db03" dataHost="dataHost01" database="db03" />

    <!-- mycat 逻辑主机dataHost对应的物理主机.其中也设置对应的mysql登陆信息 -->
    <dataHost name="dataHost01" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql" dbDriver="native">
            <heartbeat>select user()</heartbeat>
            <writeHost host="server1" url="127.0.0.1:3306" user="root" password="root"/>
    </dataHost>
</mycat:schema>

通过该配置文件可以看到，物理数据库的信息为127.0.0.1:3306,root,root。数据库中有三个库,分别为db01,db02,db03。db01数据库中有表users,db02、db03数据库有表item，且主键id自增,路由策略为role1,即mod2策略。

测试

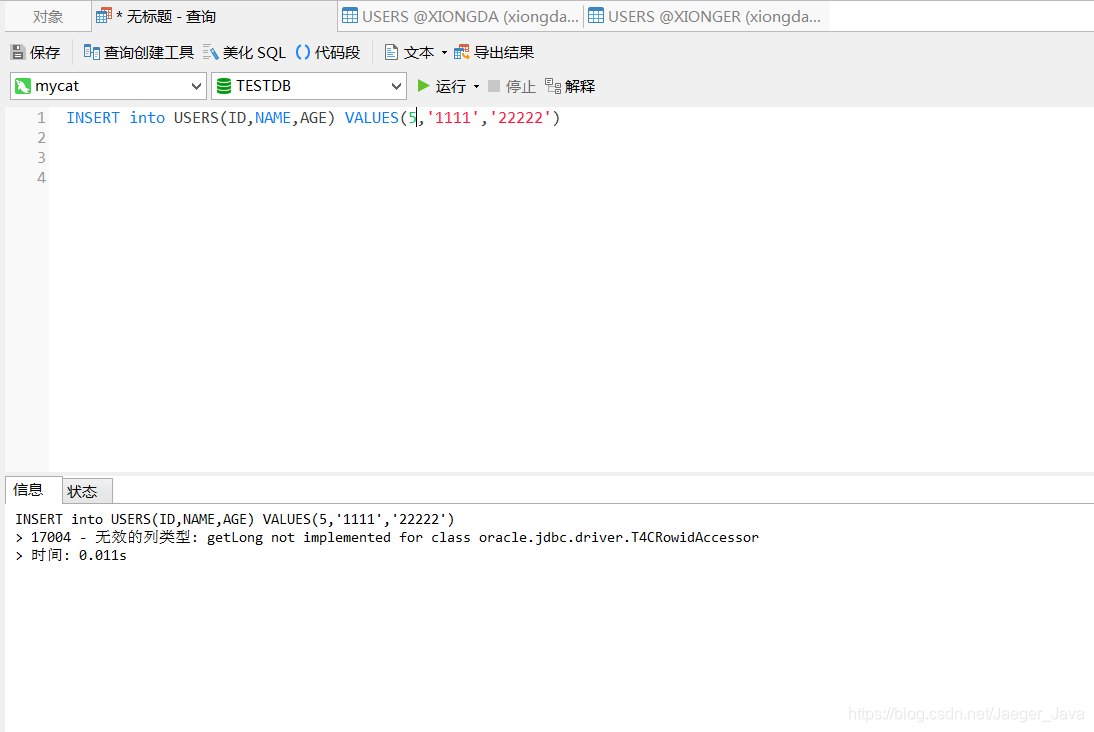

插入若干数据

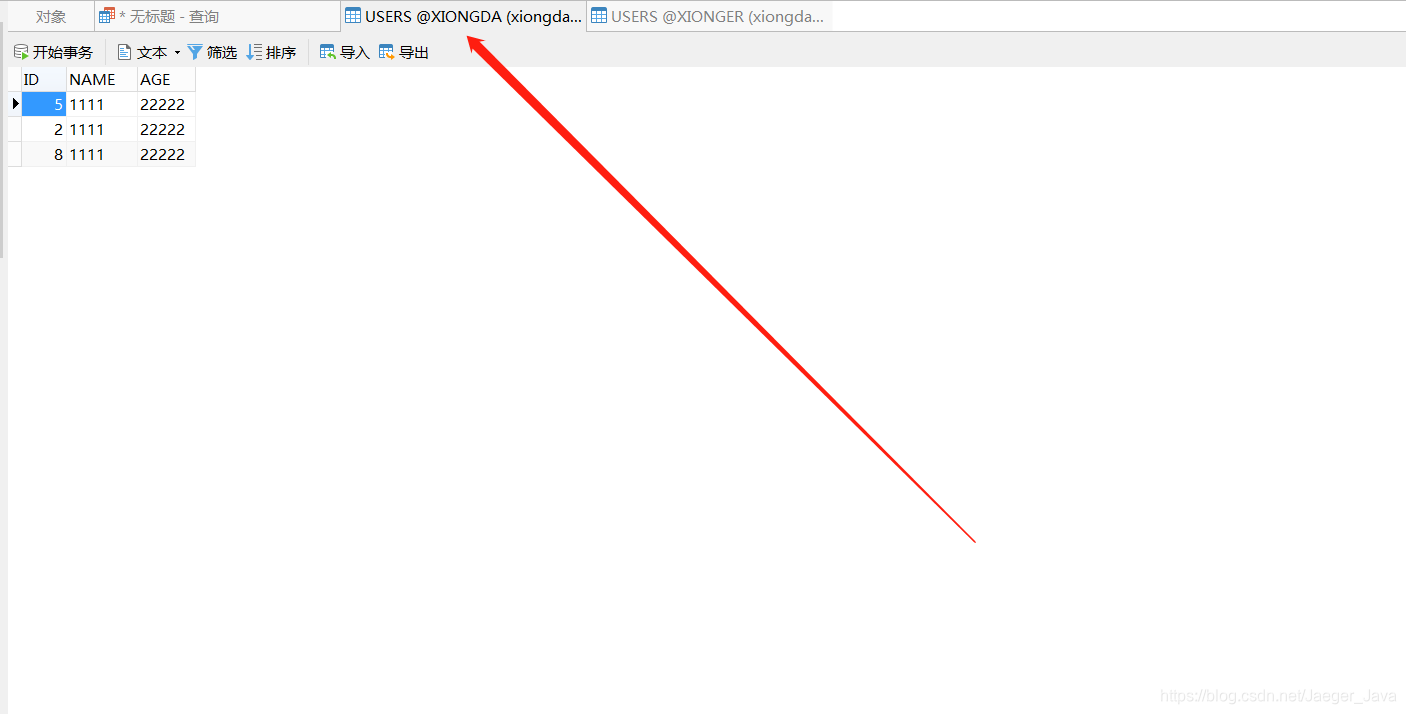

胸大数据库

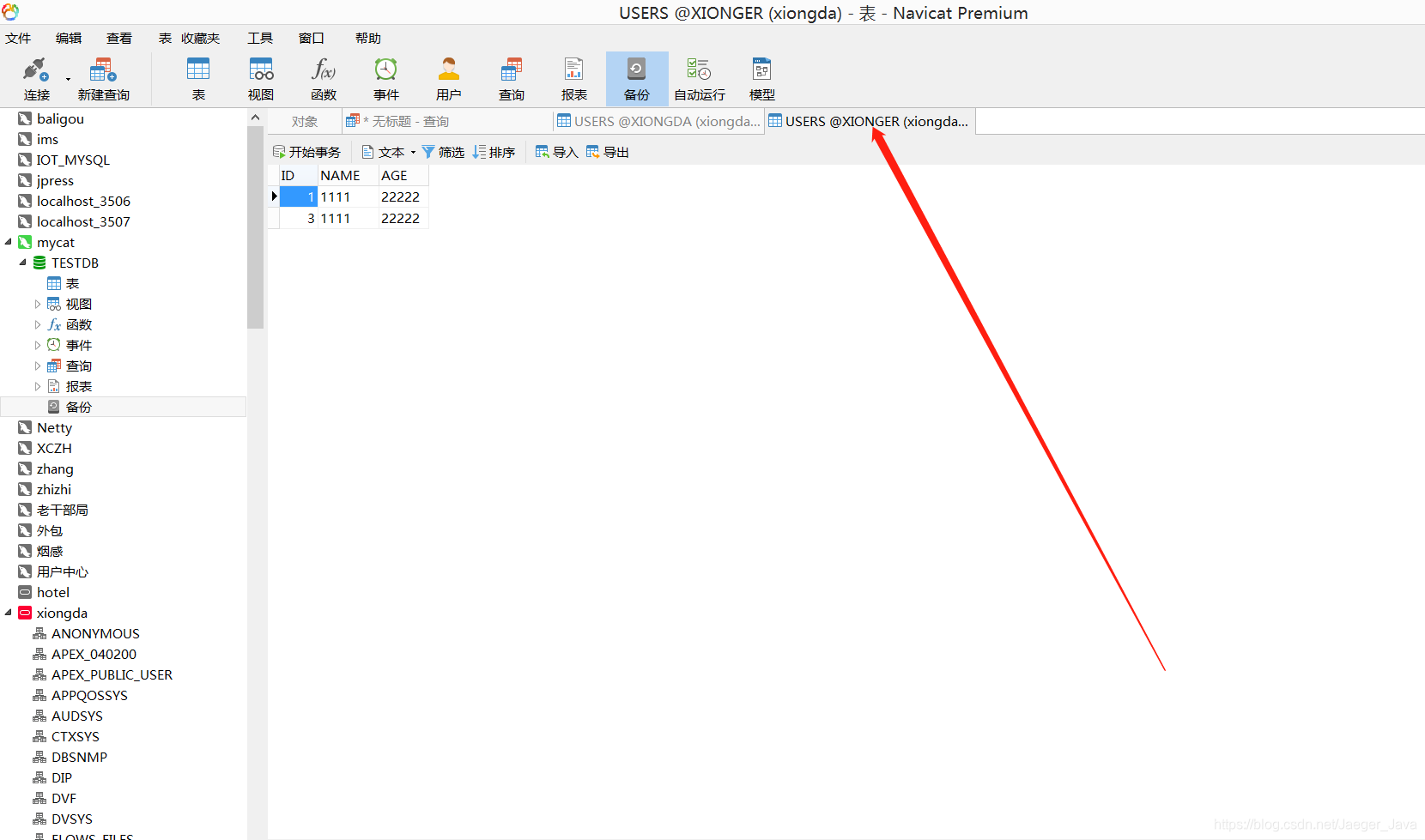

熊二数据库

思考

1、非分片字段查询，整库查询导致性能极差

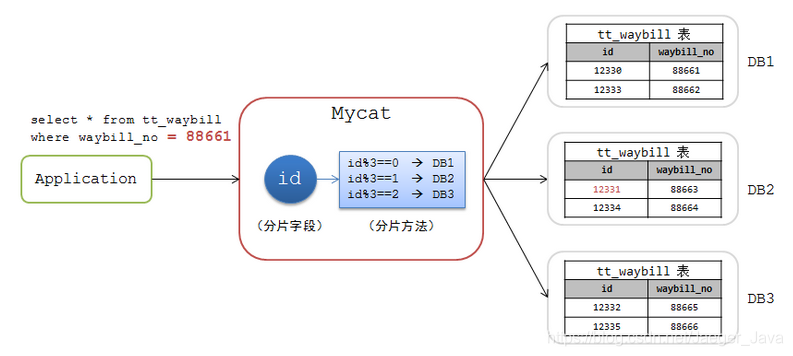

Mycat中的路由结果是通过分片字段和分片方法来确定的。例如下图中的一个Mycat分库方案：
根据 tt_waybill 表的 id 字段来进行分片
分片方法为 id 值取 3 的模，根据模值确定在DB1，DB2，DB3中的某个分片

如果查询条件中有 id 字段的情况还好，查询将会落到某个具体的分片。例如：

MySQL>select * from tt_waybill where id = 12330;

此时Mycat会计算路由结果

12330 % 3 = 0 –> DB1

并将该请求路由到DB1上去执行。

如果查询条件中没有 分片字段 条件，例如：

mysql>select * from tt_waybill where waybill_no =88661;

此时Mycat无法计算路由，便发送到所有节点上执行：

DB1 –> select * from tt_waybill where waybill_no =88661;
DB2 –> select * from tt_waybill where waybill_no =88661;
DB3 –> select * from tt_waybill where waybill_no =88661;

如果该分片字段选择度高，也是业务常用的查询维度，一般只有一个或极少数个DB节点命中（返回结果集）。示例中只有3个DB节点，而实际应用中的DB节点数远超过这个，假如有50个，那么前端的一个查询，落到MySQL数据库上则变成50个查询，会极大消耗Mycat和MySQL数据库资源。

如果设计使用Mycat时有非分片字段查询，请考虑放弃！

2、分页，没有排序的情况下统一sql执行结果随机选择不同库的查询结果

先看一下Mycat是如何处理分页操作的，假如有如下Mycat分库方案：
一张表有30份数据分布在3个分片DB上，具体数据分布如下

DB1：[0,1,2,3,4,10,11,12,13,14]
DB2：[5,6,7,8,9,16,17,18,19]
DB3：[20,21,22,23,24,25,26,27,28,29]

（这个示例的场景中没有查询条件，所以都是全分片查询，也就没有假定该表的分片字段和分片方法）

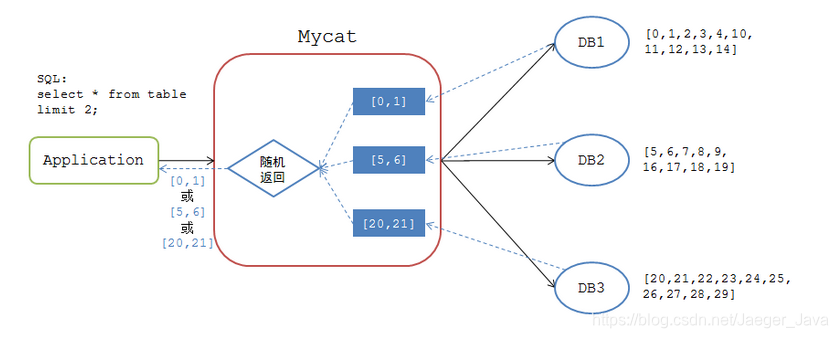

当应用执行如下分页查询时

mysql>select * from table limit 2;

Mycat将该SQL请求分发到各个DB节点去执行，并接收各个DB节点的返回结果

DB1: [0,1]
DB2: [5,6]
DB3: [20,21]

但Mycat向应用返回的结果集取决于哪个DB节点最先返回结果给Mycat。如果Mycat最先收到DB1节点的结果集，那么Mycat返回给应用端的结果集为 [0,1]，如果Mycat最先收到DB2节点的结果集，那么返回给应用端的结果集为 [5,6]。也就是说，相同情况下，同一个SQL，在Mycat上执行时会有不同的返回结果。

在Mycat中执行分页操作时必须显示加上排序条件才能保证结果的正确性，下面看一下Mycat对排序分页的处理逻辑。
假如在前面的分页查询中加上了排序条件（假如表数据的列名为id）

mysql>select * from table order by id limit 2;

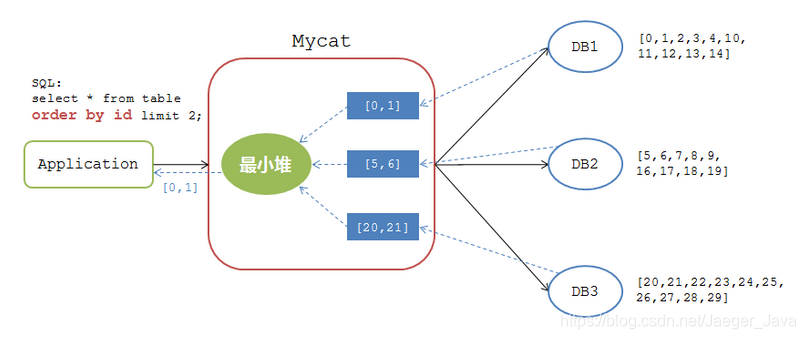

Mycat的处理逻辑如下图：

在有排序呢条件的情况下，Mycat接收到各个DB节点的返回结果后，对其进行最小堆运算，计算出所有结果集中最小的两条记录 [0,1] 返回给应用。

但是，当排序分页中有 偏移量 （offset）时，处理逻辑又有不同。假如应用的查询SQL如下：

mysql>select * from table order by id limit 5,2;

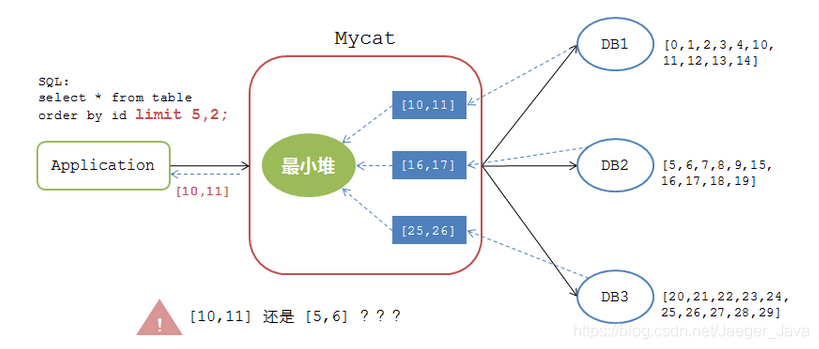

如果按照上述排序分页逻辑来处理，那么处理结果如下图：
Mycat将各个DB节点返回的数据 [10,11], [16,17], [20,21] 经过最小堆计算后返回给应用的结果集是 [10,11]。可是，对于应用而言，该表的所有数据明明是 0-29 这30个数据的集合，limit 5,2 操作返回的结果集应该是 [5,6]，如果返回 [10,11] 则是错误的处理逻辑。

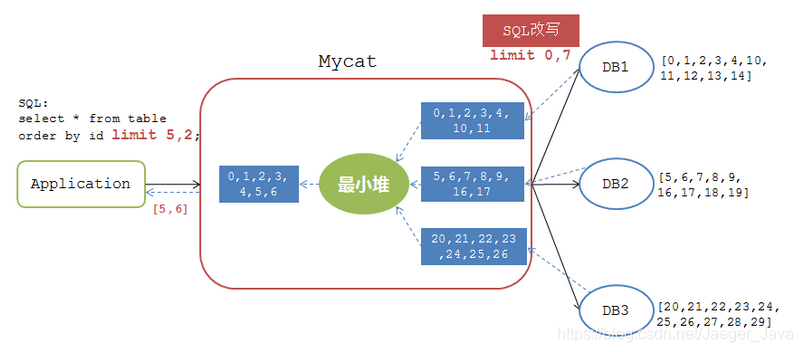

所以Mycat在处理 有偏移量的排序分页 时是另外一套逻辑——改写SQL 。如下图：

正确排序偏移分页

Mycat在下发有 limit m,n 的SQL语句时会对其进行改写，改写成 limit 0, m+n 来保证查询结果的逻辑正确性。所以，Mycat发送到后端DB上的SQL语句是

mysql>select * from table order by id limit 0,7;

各个DB返回给Mycat的结果集是

DB1: [0,1,2,3,4,10,11]
DB2: [5,6,7,8,9,16,17]
DB3: [20,21,22,23,24,25,26]

经过最小堆计算后得到最小序列 [0,1,2,3,4,5,6] ，然后返回偏移量为5的两个结果为 [5,6] 。

虽然Mycat返回了正确的结果，但是仔细推敲发现这类操作的处理逻辑是及其消耗（浪费）资源的。应用需要的结果集为2条，Mycat中需要处理的结果数为21条。也就是说，对于有 t 个DB节点的全分片 limit m, n 操作，Mycat需要处理的数据量为 (m+n)*t 个。比如实际应用中有50个DB节点，要执行limit 1000,10操作，则Mycat处理的数据量为 50500 条，返回结果集为10，当偏移量更大时，内存和CPU资源的消耗则是数十倍增加。

如果设计使用Mycat时有分页排序，请考虑放弃！

3、任意表JOIN，关联字段不在同一个库导致查询失败

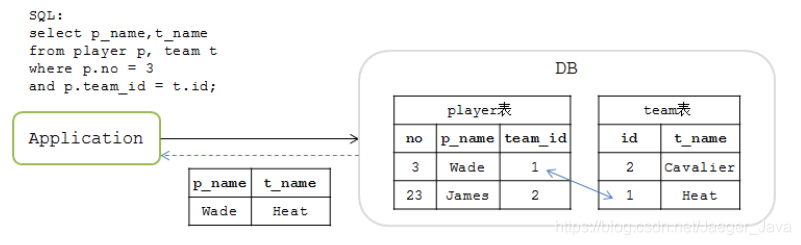

先看一下在单库中JOIN中的场景。假设在某单库中有 player 和 team 两张表，player 表中的 team_id 字段与 team 表中的 id 字段相关联。操作场景如下图：

JOIN操作的SQL如下

mysql>select p_name,t_name from player p, team t where p.no = 3 and p.team_id = t.id;

此时能查询出结果
p_name t_name
Wade Heat

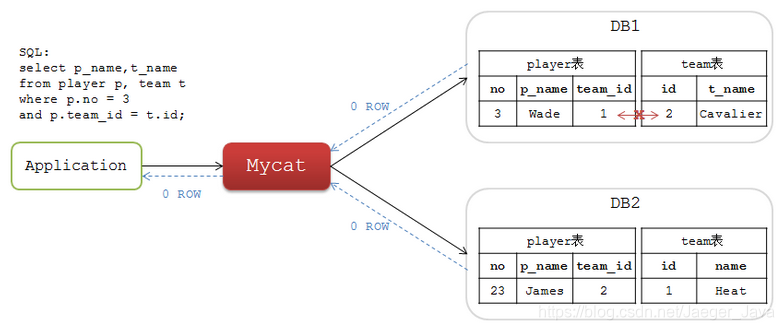

如果将这两个表的数据分库后，相关联的数据可能分布在不同的DB节点上，如下图：

这个SQL在各个单独的分片DB中都查不出结果，也就是说Mycat不能查询出正确的结果集。

设计使用Mycat时如果要进行表JOIN操作，要确保两个表的关联字段具有相同的数据分布，否则请考虑放弃！
4、分布式事务

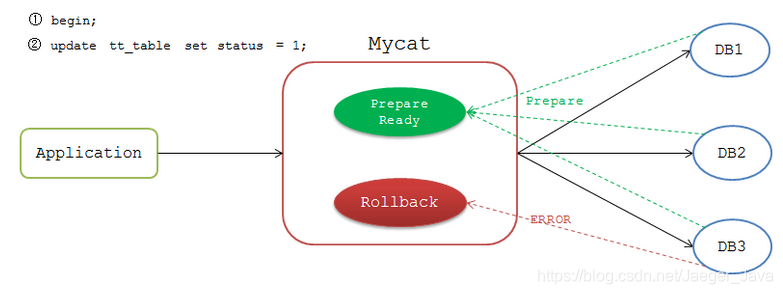

Mycat并没有根据二阶段提交协议实现 XA事务，而是只保证 prepare 阶段数据一致性的 弱XA事务 ，实现过程如下：

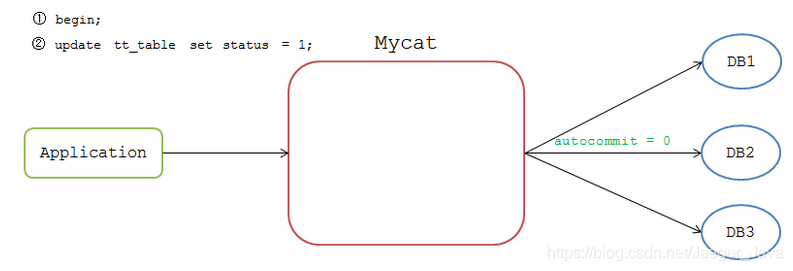

应用开启事务后Mycat标识该连接为非自动提交，比如前端执行

mysql>begin;

Mycat不会立即把命令发送到DB节点上，等后续下发SQL时，Mycat从连接池获取非自动提交的连接去执行。

Mycat会等待各个节点的返回结果，如果都执行成功，Mycat给该连接标识为 Prepare Ready 状态，如果有一个节点执行失败，则标识为 Rollback 状态。

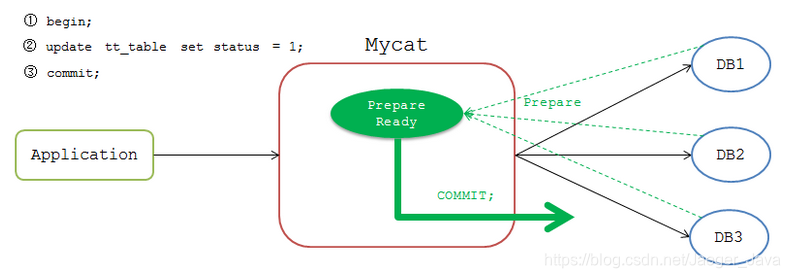

执行完成后Mycat等待前端发送 commit 或 rollback 命令。发送 commit 命令时，Mycat检测当前连接是否为 Prepare Ready 状态，若是，则将 commit 命令发送到各个DB节点。

但是，这一阶段是无法保证一致性的，如果一个DB节点在 commit 时故障，而其他DB节点 commit 成功，Mycat会一直等待故障DB节点返回结果。Mycat只有收到所有DB节点的成功执行结果才会向前端返回 执行成功 的包，此时Mycat只能一直 waiting 直至TIMEOUT，导致事务一致性被破坏。

设计使用Mycat时如果有分布式事务，得先看是否得保证事务得强一致性，否则请考虑放弃！
