STC89C51基础及项目第10天：LCD显示字符（非标协议外设）

1. 初识LCD1602（233.79）

非标协议外设

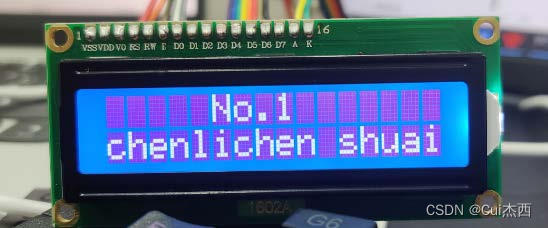

LCD1602显示

• LCD1602（Liquid Crystal Display）是一种工业字符型液晶，能够同时显示 16×02 即 32 字符(16列两行)

• 引脚说明

  • 第 1 脚： VSS 为电源地
  • 第 2 脚： VDD 接 5V 正电源
  • 第 3 脚： VL 为液晶显示器对比度调整端,接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个 10K 的电位器调整对比度。
  • 第 4 脚： RS 为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
  • 第 5 脚： R/W 为读写信号线，高电平时进行读操作，低电平时进行写操作。当 RS 和 R/W 共同为低电平时可以写入指令或者显示地址，当 RS 为低电平 R/W 为高电平时可以读忙信号，当 RS 为高电平 R/W 为低电平时可以写入数据。
  • 第 6 脚： E 端为使能端，当 E 端由高电平跳变成低电平时，液晶模块执行命令。
  • 第 7-14 脚 D0～D7 为 8 位双向数据线。
  • 第 15 脚： 背光源正极。
  • 第 16 脚： 背光源负极。

//和上官一号的接线
//（工作）电源
VSS -- GND
VDD -- 5V
//对比度
VO -- GND
//控制线
RS -- P1.0
R/W -- P1.1
E -- P1.4
//背光灯（电源）
BLA -- 5V
BLK -- GND
//数据（类似串口的SBUF）
D0到D7 -- P0.到P0.7

2. LCD在一个位置显示一个字母的逻辑（234.80）

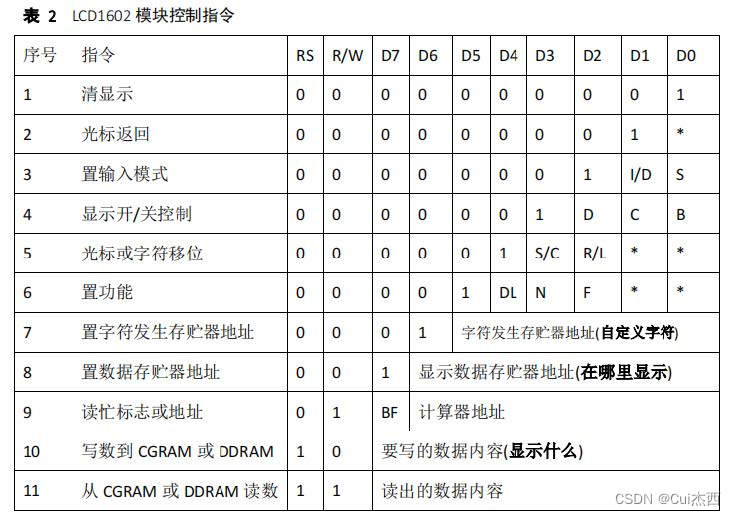

开发逻辑

• 在哪里显示
  • 例如第二行第一个字符的地址是 40H，那么是否直接写入 40H 就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位 D7 恒定为高电平 1 所以实际写入的数据应该是 01000000B(40H) +10000000B(80H)=11000000B(C0H)

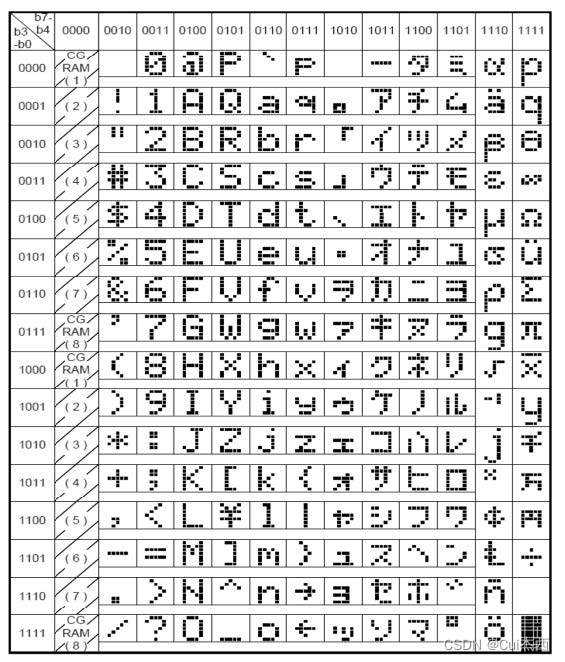

• 显示什么（ASCII码，so代码时直接输入字符即可）


3. LCD1602读写操作时序分析（235.81）

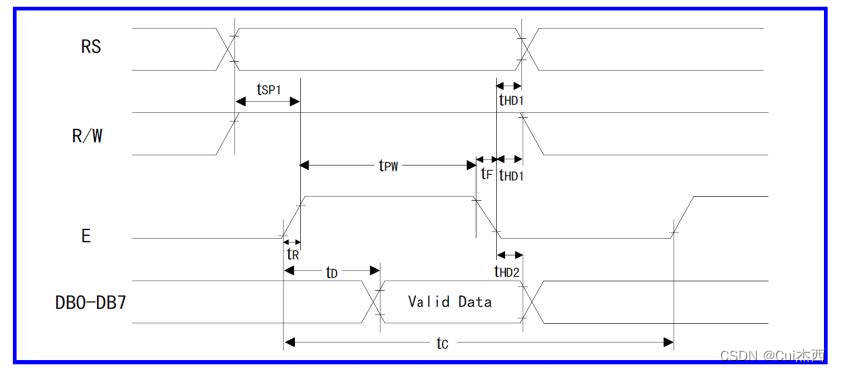

读操作时序

写操作时序

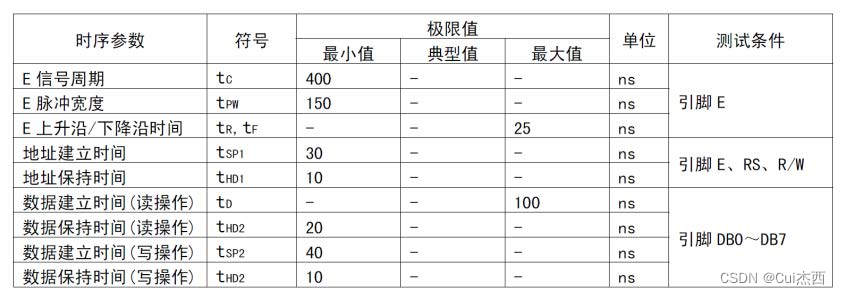

数序参数

4. 编程实现LCD1602显示字符C101（236.82）

• 代码（16./LCD1602显示一个字符C）

#include "reg52.h"
#include "intrins.h"
/*
RS  -- P1.0
RW  -- P1.1
E   -- P1.4*/
#define dataBuffer P0 //定义8位数据线，P0端口组
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;

void
