STM32最小系统设计

Hellow，我是jack，今天给大家分享的是STM32的最小系统设计。话不多说，让我们直接进入正题。

1、什么叫MCU的最小系统：就是能在正常工作和下载程序下的最简电路。

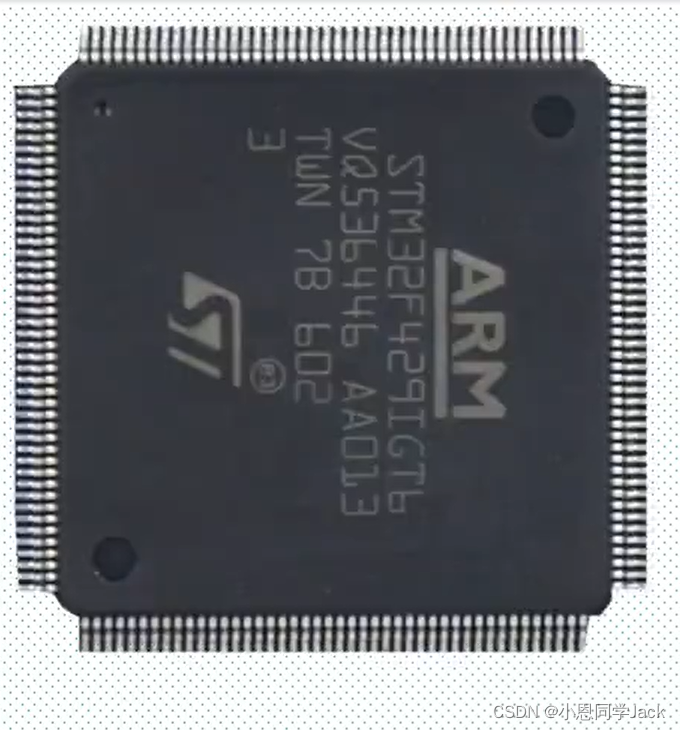

这就是stm32f4xx的芯片

stm32f4xx板包含：供电，复位，时钟，BOOT启动模式，下载电路，后备电池等模块。

供电电路：VDD数字电源，VSS数字地，VDDA模拟电源，VSSA模拟地，

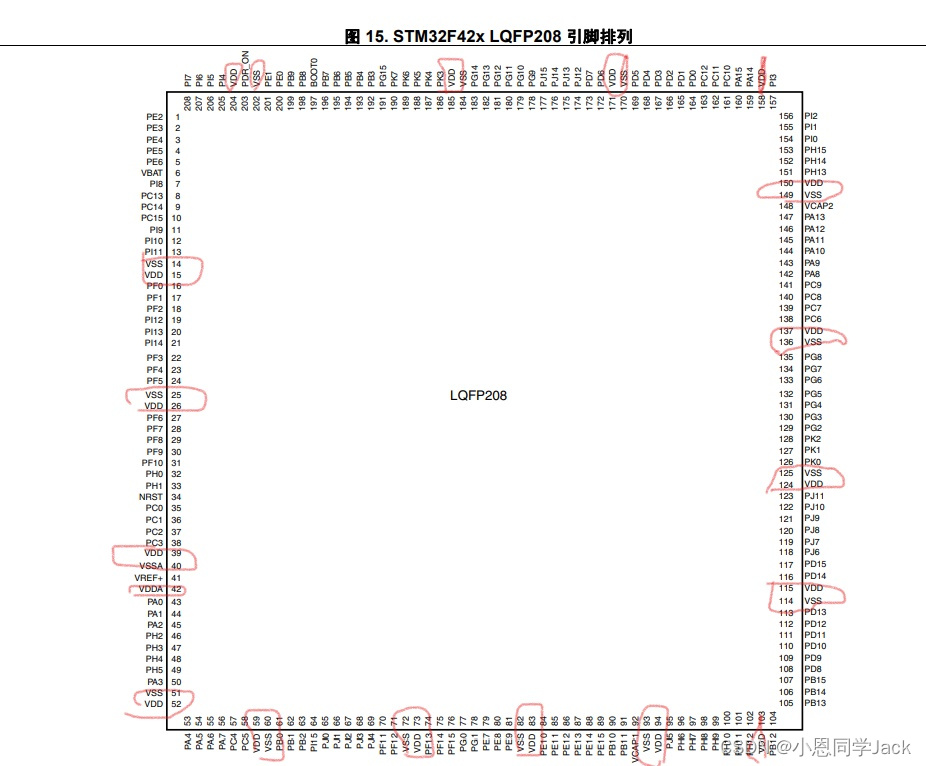

第一步：查看手册有哪些引脚是可以接电源的（如我给大家圈出来的引脚）。数字电源可以通过低通滤波器与模拟电源进行转换。

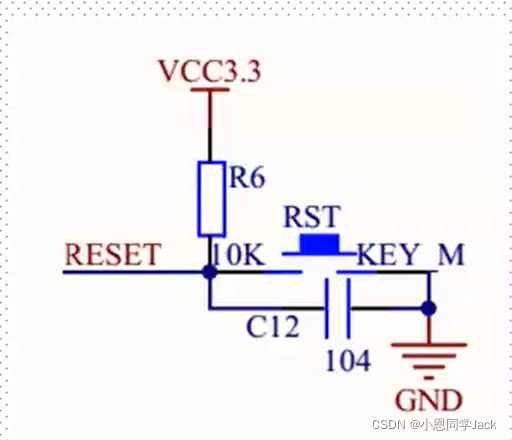

 第二步:复位电路例如上图的引脚34（标注的是NRST的表示的是复位引脚）

当RST下按时，电位为低产生低电平从而产生复位

第三步：时钟电路
