杰理AD14N/AD15N---外置Flash烧录音乐文件

杰理外置Flash烧录音乐文件

杰理JL AD150N、AD153A2、AD153A4、AD156A2、AD158A2、AD159A2、AD142A2、AD145A2、AD146A2.

前几天研究了一下AD15的外置Flash怎么烧录音乐资源文件进去，发现这一部分也是做得相当完善。

确定SPI Flash接线

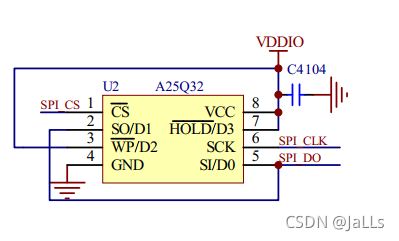

以AD153A2的标准参考原理图为例：

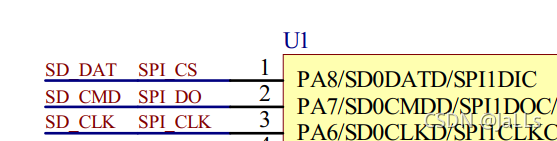

可以看到SPI Flash的DI DO都接到了PA7，CS接到PA8，CLK接到PA6.

规格书，原理图以及代码都可以查询到这一组SPI是SPI1的C组。

代码配置

1、EXT_FLASH_EN宏置1

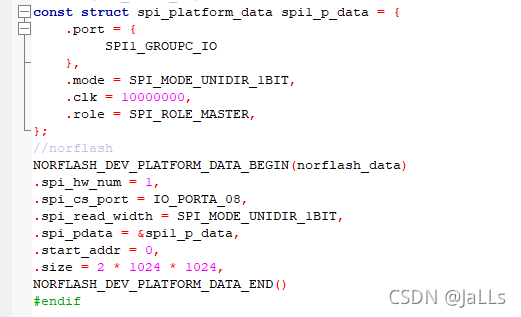

2、spi1_p_data配置如下：

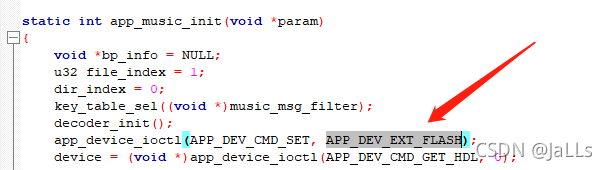

3、app_music_init中默认设备改为外置Falsh：



download_bat.c配置

SDK目录中找到..fw-AD15N_211116\sdk\app\post_build\sh55\toy下面的download_bat.c :

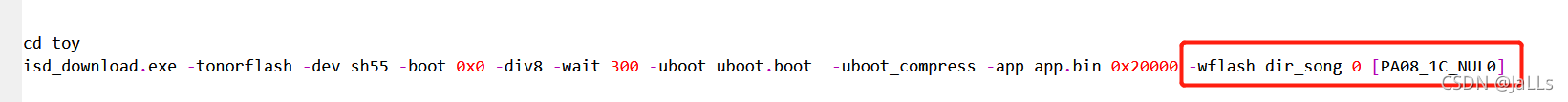

 isd_download.exe -tonorflash -dev sh55 -boot 0x0 -div8 -wait 300 -uboot uboot.boot  -uboot_compress -app app.bin 0x20000 -wflash dir_song 0 [PA08_1C_NUL0]

加上-wflash dir_song 0 [PA08_1C_NUL0]

 -wflash是写外置Flash ，dir_song是要写的bin文件，0是要烧录到Flash的物理起始地址

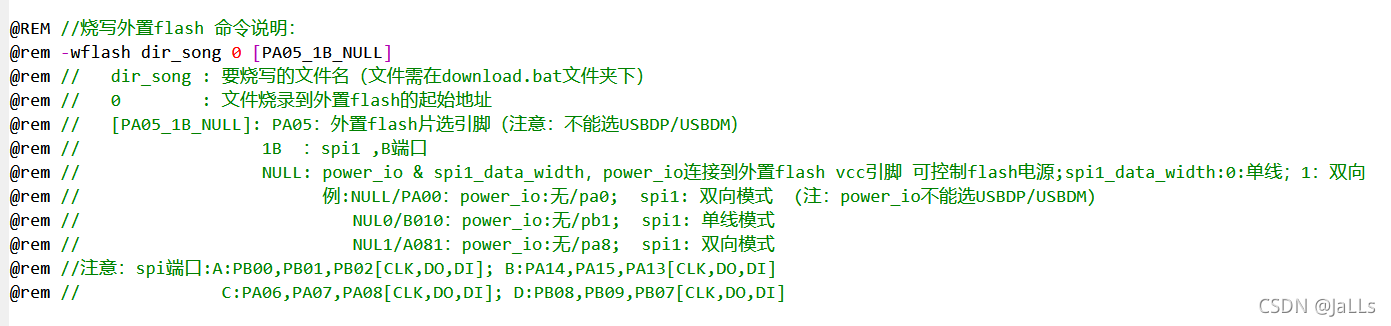

[PA08_1C_NUL0] ， PA08表示片选线，1C表示SPI1的C组，NULL0表示单线模式（硬件上DI DO都接在PA7），具体的解释在后面也有：

烧录测试

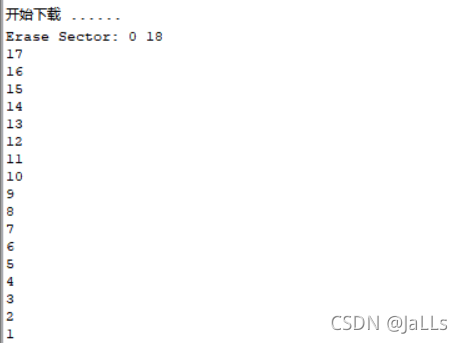

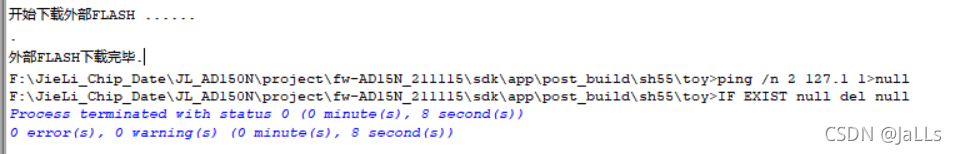

修改完后保存，然后开发板和电脑连接好，编译代码，烧录，就会发现在烧录完代码后，也会自动把dir_song烧录到外置Flash，开机即可播放：
