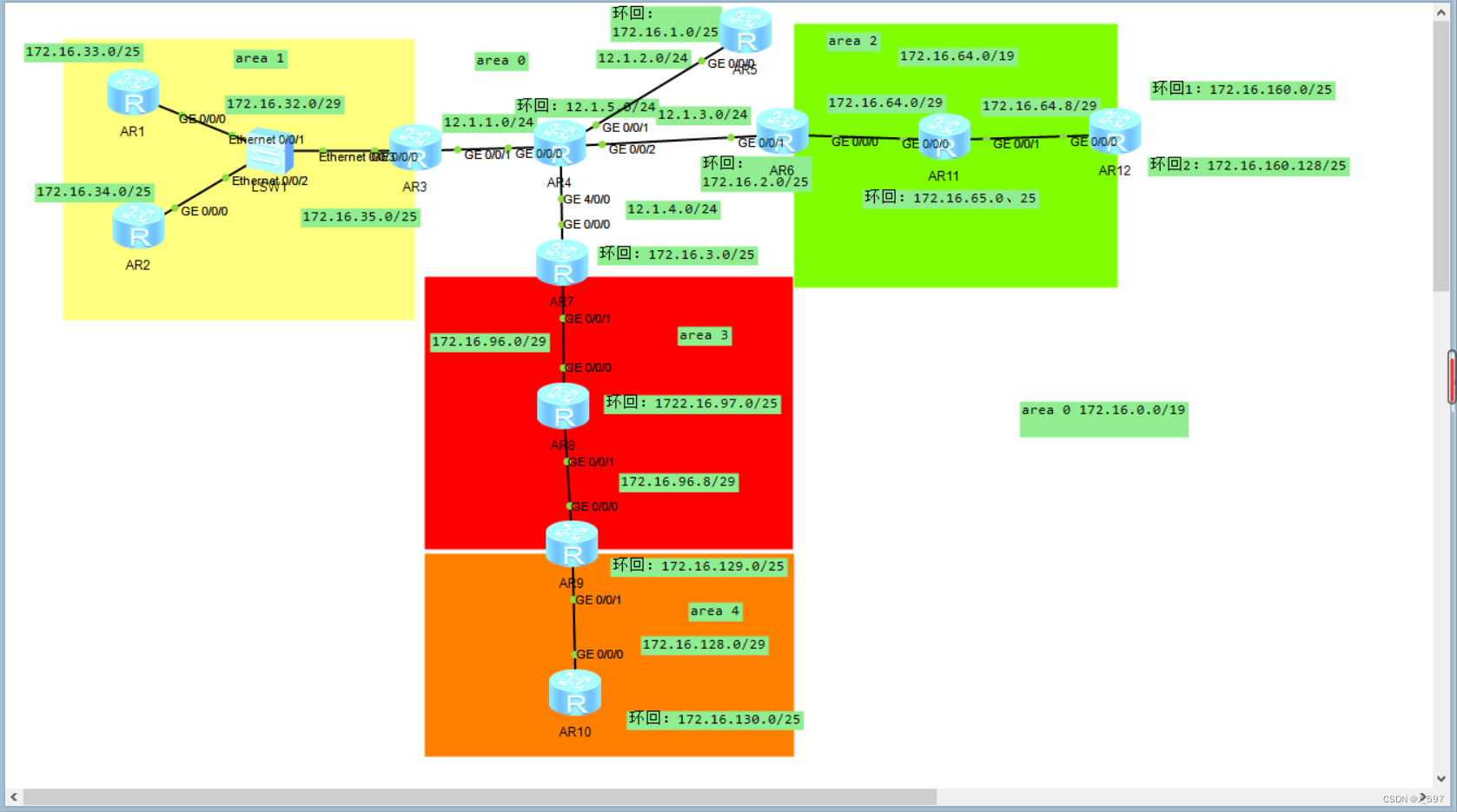

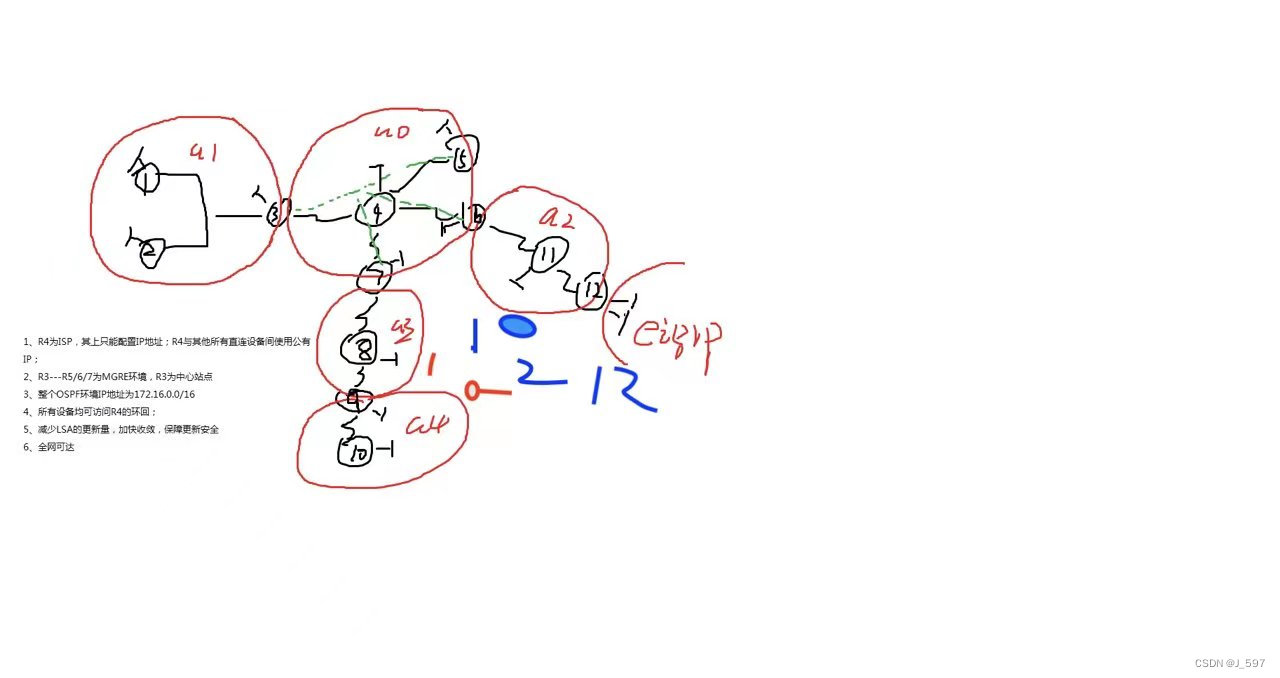

一.实验要求

二.实验步骤

1.基于172.16.0.0/16进行OSPF 的IP划分

172.16.0.0/16
一共有5个OSPF区域和一个RIP区域，所以需要划分6个网段出来，借三位
172.16.0.0/19 A0
172.16.32.0/19 A1
172.16.64.0/19 A2
172.16.96.0/19 A3
172.16.128.0/19 A4
172.16.160.0/19 RIP
172.16.192.0/19
172.16.224.0/19

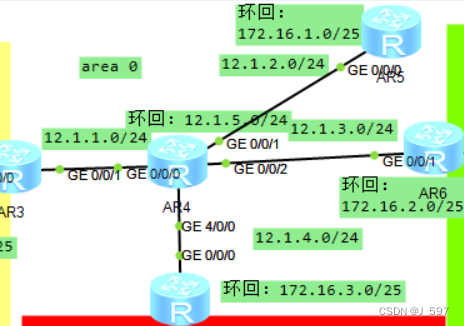

2.配置公网IP

3.在R3 R5 R6 R7上配置缺省路由

[R3]ip route-static 0.0.0.0 0 12.1.1.1
[R5]ip route-static 0.0.0.0 0 12.1.2.1
[R6]ip route-static 0.0.0.0 0 12.1.3.1
[R7]ip route-static 0.0.0.0 0 12.1.4.1

4.在R3 R5 R6 R7上配置NAT

[R3]acl 2000
[R3-acl-basic-2000]rule permit source any
[R3-acl-basic-2000]q
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]nat outbound 2000

[R7]acl 2000
[R7-acl-basic-2000]rule permit source any
[R7-acl-basic-2000]q
[R7]interface GigabitEthernet 0/0/0
[R7-GigabitEthernet0/0/0]nat outbound 2000

其他路由配置同;

5.构建MGRE

R3-R5/6/7为MGRE环境，R3为中心站点

R3中心站点：

[R3]interface Tunnel 0/0/0
[R3-Tunnel0/0/0]ip address 172.16.0.1 29
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source 12.1.1.1
[R3-Tunnel0/0/0]nhrp entry multicast dynamic
[R3-Tunnel0/0/0]nhrp network-id 100

[R5]interface Tunnel 0/0/0
[R5-Tunnel0/0/0]ip address 172.16.0.2 29
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source GigabitEthernet 0/0/0
[R5-Tunnel0/0/0]nhrp network-id 100
[R5-Tunnel0/0/0]nhrp entry 172.16.0.1 12.1.1.1 register

[R6]interface Tunnel 0/0/0
[R6-Tunnel0/0/0]ip address 172.16.0.2 29
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source GigabitEthernet 0/0/1
[R6-Tunnel0/0/0]nhrp network-id 100
[R6-Tunnel0/0/0]nhrp entry 172.16.0.1 12.1.1.1 register

[R7]interface Tunnel 0/0/0
[R7-Tunnel0/0/0]ip address 172.16.0.2 29
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source GigabitEthernet 0/0/0
[R7-Tunnel0/0/0]nhrp network-id 100
[R7-Tunnel0/0/0]nhrp entry 172.16.0.1 12.1.1.1 register

配置OSPF

在area 0区域

R3:

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.1 0.0.0.0

R5:

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.2 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 172.16.1.1 0.0.0.0

R6:

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.3 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 172.16.2.1 0.0.0.0

R7:

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.4 0.0.0.0
[R7-ospf-1-area-0.0.0.0]network 172.16.3.1 0.0.0.0

修改MGRE环境的接口网络类型，并将R5、6、7的dr-priority改为0：

[R3]interface Tunnel 0/0/0
[R3-Tunnel0/0/0]ospf network-type broadcast

[R5]interface Tunnel 0/0/0
[R5-Tunnel0/0/0]ospf network-type broadcast
[R5-Tunnel0/0/0]ospf dr-priority 0

[R6]interface Tunnel 0/0/0
[R6-Tunnel0/0/0]ospf network-type broadcast
[R6-Tunnel0/0/0]ospf dr-priority 0

[R7]interface Tunnel 0/0/0
[R7-Tunnel0/0/0]ospf network-type broadcast
[R7-Tunnel0/0/0]ospf dr-priority 0

在area 1区域

R3：

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 172.16.32.3 0.0.0.0
[R3-ospf-1-area-0.0.0.1]network 172.16.35.1 0.0.0.0

R1：

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255

R2：

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255

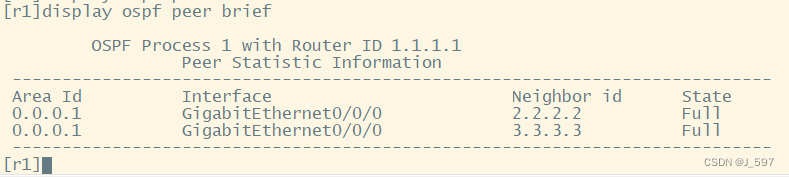

查看邻居关系：

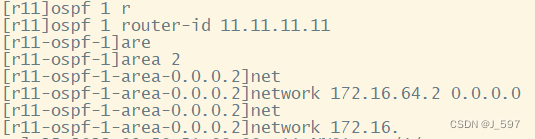

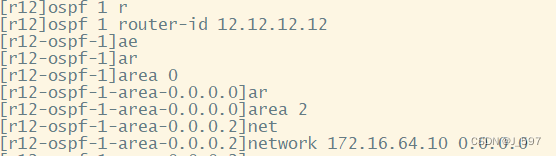

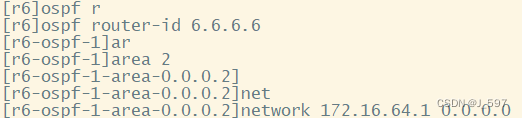

在area 2区域

在area 3区域

R7:

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]network 172.16.96.1 0.0.0.0

R8:

[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]network 172.16.0.0 0.0.255.255

R9:

[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]network 172.16.96.10 0.0.0.0

在area 4区域

R9：

[R9-ospf-1]area 4 [R9-ospf-1-area-0.0.0.4]network 172.16.128.1 0.0.0.0 [R9-ospf-1-area-0.0.0.4]network 172.16.129.1 0.0.0.0

R10：

[R10]ospf 1 router-id 10.10.10.10
[R10-ospf-1]area 4
[R10-ospf-1-area-0.0.0.4]network 172.16.0.0 0.0.255.255

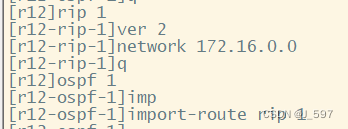

配置RIP

并进行重发布：

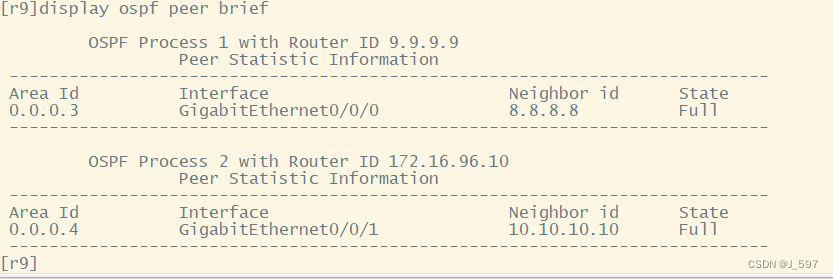

解决area 3和area 4通信问题：

[R9]undo ospf 1
Warning: The OSPF process will be deleted. Continue? [Y/N]:y
[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]network 172.16.96.10 0.0.0.0
[R9-ospf-1-area-0.0.0.3]ospf 2
[R9-ospf-2]area 4
[R9-ospf-2]area 4
[R9-ospf-2-area-0.0.0.4]network 172.16.128.1 0.0.0.0
[R9-ospf-2-area-0.0.0.4]network 172.16.129.1 0.0.0.0
[R9]ospf 1
[R9-ospf-1]import-route ospf 2
