前言
nmos在防反接中的应用

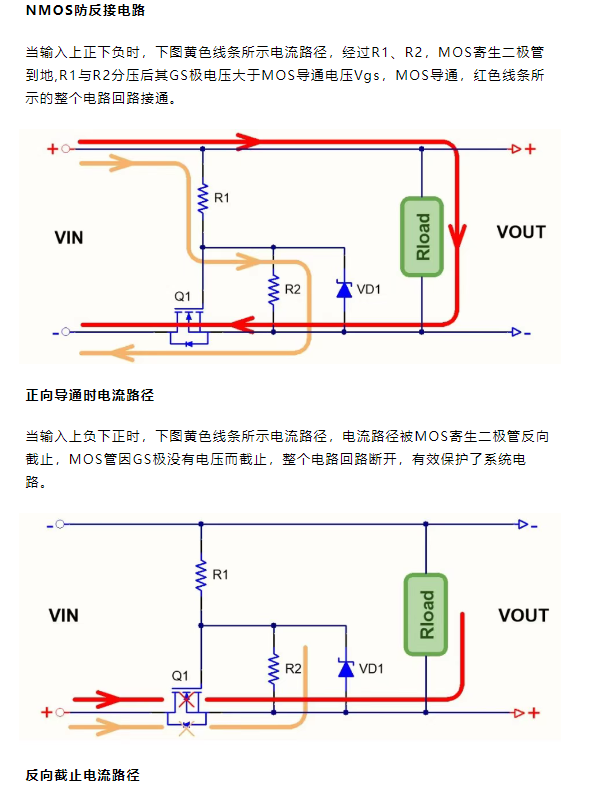

一、如图

二、说明

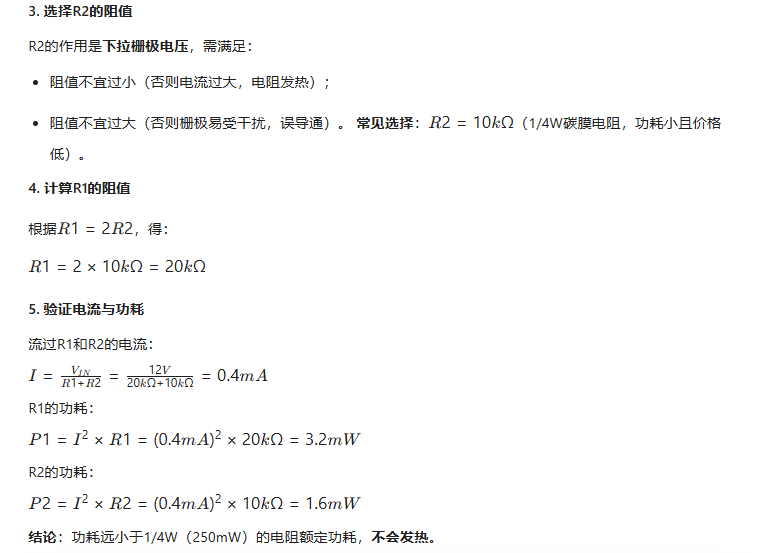

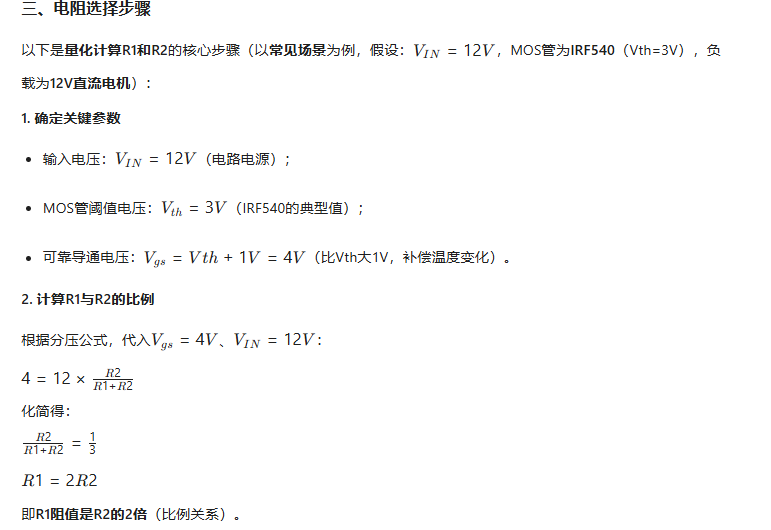

1.R1,R2的选择
一、电路拓扑与元件作用
首先拆解电路结构(如图所示),核心元件及连接关系如下:
Q1:N沟道增强型MOS管(NMOS,源极箭头朝里),作为电子开关,控制负载通断;
R1:串联在输入电压(VIN)与MOS管栅极(G)之间,限流电阻;
R2:并联在MOS管栅极(G)与源极(S)之间,下拉电阻(防止栅极悬空误导通);
VD1:并联在负载两端的续流二极管(保护MOS管免受感性负载反电动势击穿);
Load:负载(如电机、加热丝),需MOS管导通时供电。
二、关键原理:MOS管导通条件
NMOS管的核心导通条件是栅源电压(Vgs)≥阈值电压(Vth)(通常Vth=2-4V,具体值需查MOS管 datasheet)。
由于MOS管栅极输入电流极小(Ig≈0),流过R1的电流几乎全部流过R2,因此Vgs由R1和R2分压决定,公式为:

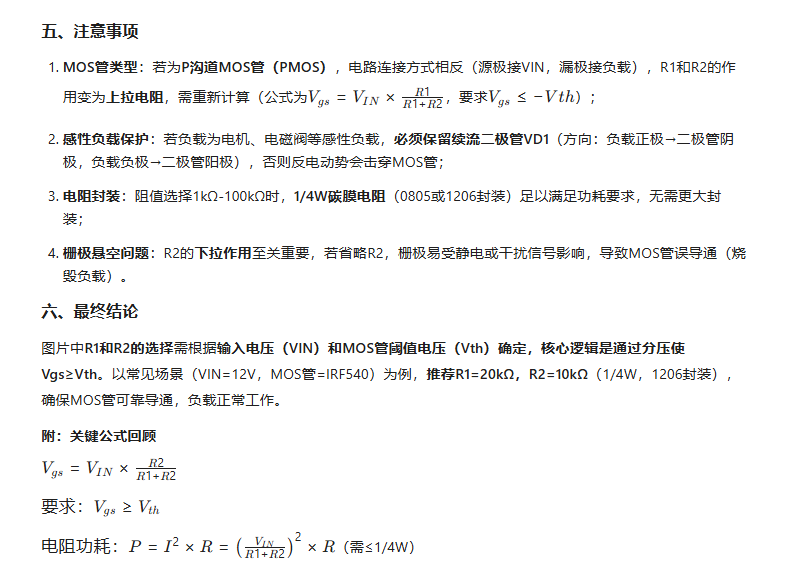

总结
提示:这里对文章进行总结:
例如:以上就是今天要讲的内容,本文仅仅简单介绍了nmos防反接的使用
