STP和HSRP配置

STP的基本配置

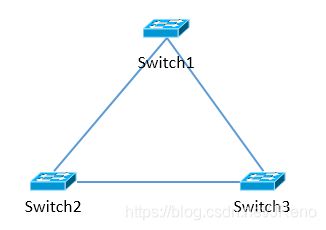

按照图所示拓扑结构，将S1配置成vlan1的主根，将S2配置成vlan2的次根

步骤

1，在Switch1中配置

Switch(config)#spanning-tree vlan 1 priority 24576
或
Switch(config)#spanning-tree vlan 1 root primary

2，在Switch2中配置

Switch(config)#spanning-tree vlan 1 priority 28672
或
Switch(config)#spanning-tree vlan 1 root secondary

配置阻塞端口

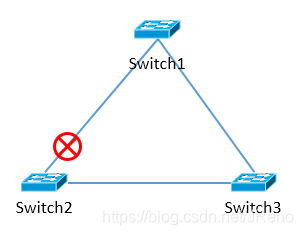

按照图拓扑结构所示，通过配置生成树协议，按照拓扑需求阻塞相应端口

步骤

1，在Switch3中配置

Switch(config)#spanning-tree vlan 1 root primary

2，在Switch1中配置

Switch(config)#spanning-tree vlan 1 root secondary

STP配置

通过配置PVST+实现MS1负责转发VLAN1的数据，MS2负责转发VLAN2的数据
按照图所示拓扑结构，配置MS1为vlan1的主根，vlan2的次根，配置SM2位vlan1的次根，vlan2的主根
