09224-1 进水不触发，无待机

进水不触发，无待机

板号：09224-1

拆机发现待机IC（51427）周边进水腐蚀，清洗后通电待机电流0.084且待机IC发烫。打3V/5V不短不断，更换IC（用ISL6237代换）还是一样。

检测中发现+3.3V_RTC_LDO短路，它由一个小五脚的5V转3.3V稳压电源IC发出。拆掉此IC不短了，此IC 1脚和3脚收到5V电压从5脚输出+3.3V_RTC_LDO供给EC，EC再发出3V_5V_EN给待机IC产生待机电压。更换后待机电压正常产生。

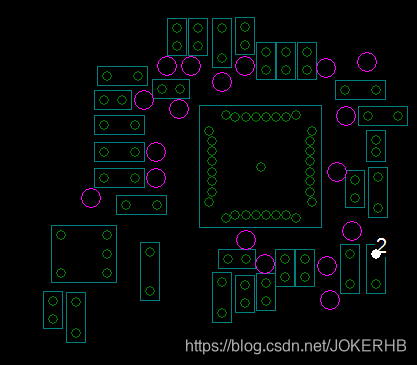

此时待机电流0.1左右，待机电压都有了，但+5V_ALWP的上管很烫，断开后级，更换全新待机IC（51427），滤波电容还是一样。检测5V这一路的待机电路发现自举升压电路BOOT1脚与相连的0欧电阻断路了，再仔细检查发现此电阻一脚腐蚀，拆掉处理好焊盘更换后解决。
