我试图以一种简单的方式去把重要的事情讲清楚。目的是希望BLE协议栈和基础概念简单化,让自己及类似的安卓开发者可以在较短的时间内把握住BLE的核心及使用方法。BLE本身很复杂,但对于安卓开发而言只要抓住一些核心点,便已足够。如果你想全面了解BLE协议栈,包括分层及每层功能,那么你从这里可能得不到答案。

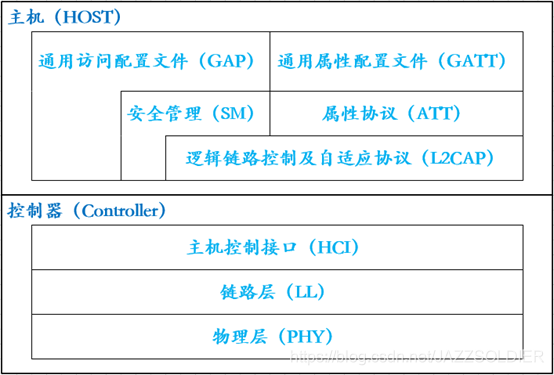

1、BLE协议栈层次
然而,安卓BLE开发不用理解如此复杂的分层结构。因为我们不是在开发BLE协议栈,只是使用上层的安卓API和BLE设备进行通讯。因此我们只需要关注ATT和GATT层即可。
2、属性协议层(ATT)与通用属性配置文件层(GATT)的关系
一句话总结,ATT定义了GATT的实现所需要的基础。也即“一切皆属性”。
3、属性协议层(ATT)
GATT层的实现均基于ATT层的“属性”概念,属性是一块特定的数据,用于向其他设备展示。展示或者拥有“属性”的设备称为服务器,与之配对的设备称为客户端。
4、通用属性配置文件层(GATT)
定义了使用ATT的服务框架,GATT规定了配置文件(profile)的结构。简单的包含关系:
Profile包含Service,Service包含Chracteristic,Service和Chracteristic都以属性的方式存储在Profile中。
GATT服务器上的Chracteristic及其内容和描述符均存储于属性表中(ATT Table)。属性表可以理解为一个数据库,包含了称为属性的小块数据。除了值本身,每个属性包含下列属性:
