STC15单片机 点亮一个LED

最新推荐文章于 2025-01-12 17:11:56 发布
原创 最新推荐文章于 2025-01-12 17:11:56 发布 · 2k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机

目录

1.前言
2.单片机评估版实物图
3.STC15F2K60S2单片机评估版原理图
4.LED模块原理图
5.代码

1.前言

笔者作为一名电子信息科学与技术专业的学生，对单片机编程略有了解。我想通过写这类文章，来分享自己单片机编程日历。也希望在这个过程中，能收获一些同样对单片机编程感兴趣的小伙伴。
这款单片机的芯片是STC15F2K60S2，电路以及各个模块是由我所在大学的老师设计制作的，但并不影响编程。

2.单片机评估版实物图

在这里插入图片描述

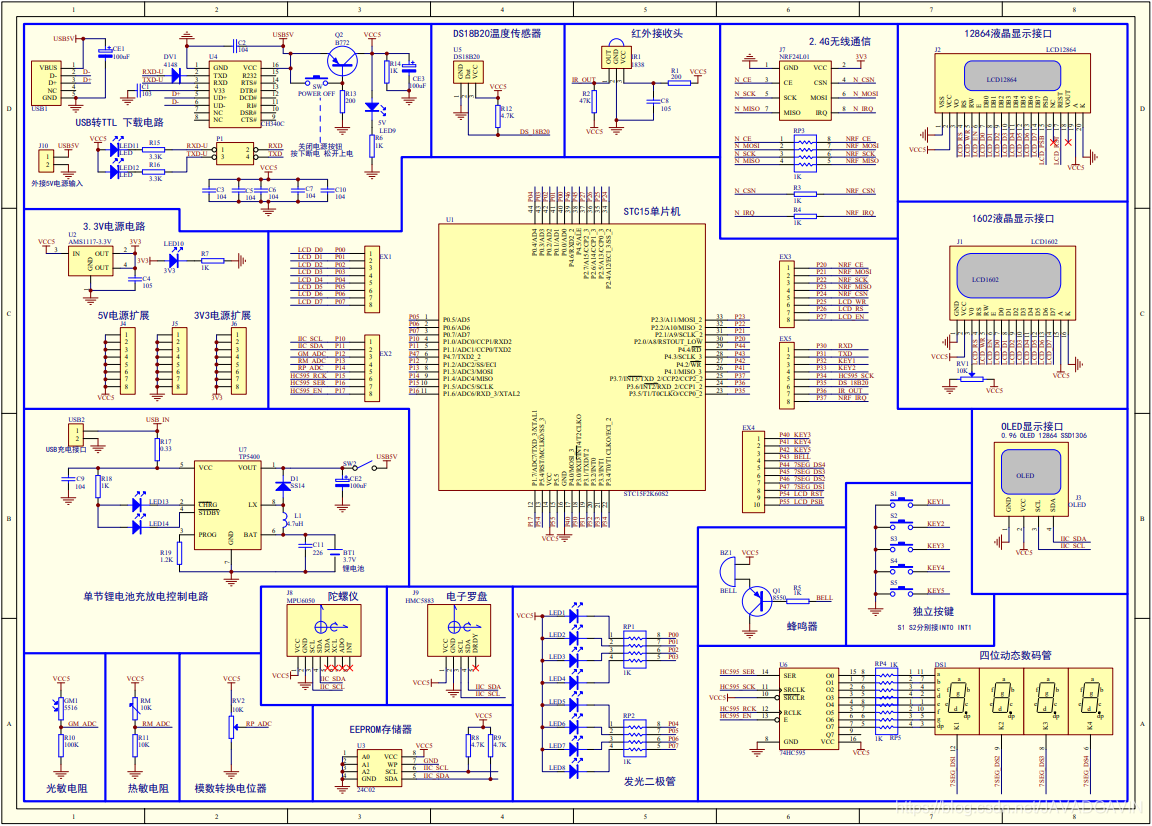

3.STC15F2K60S2单片机评估版原理图

原理图下载地址

在这里插入图片描述
